Способ измерения отношения сигналпомеха

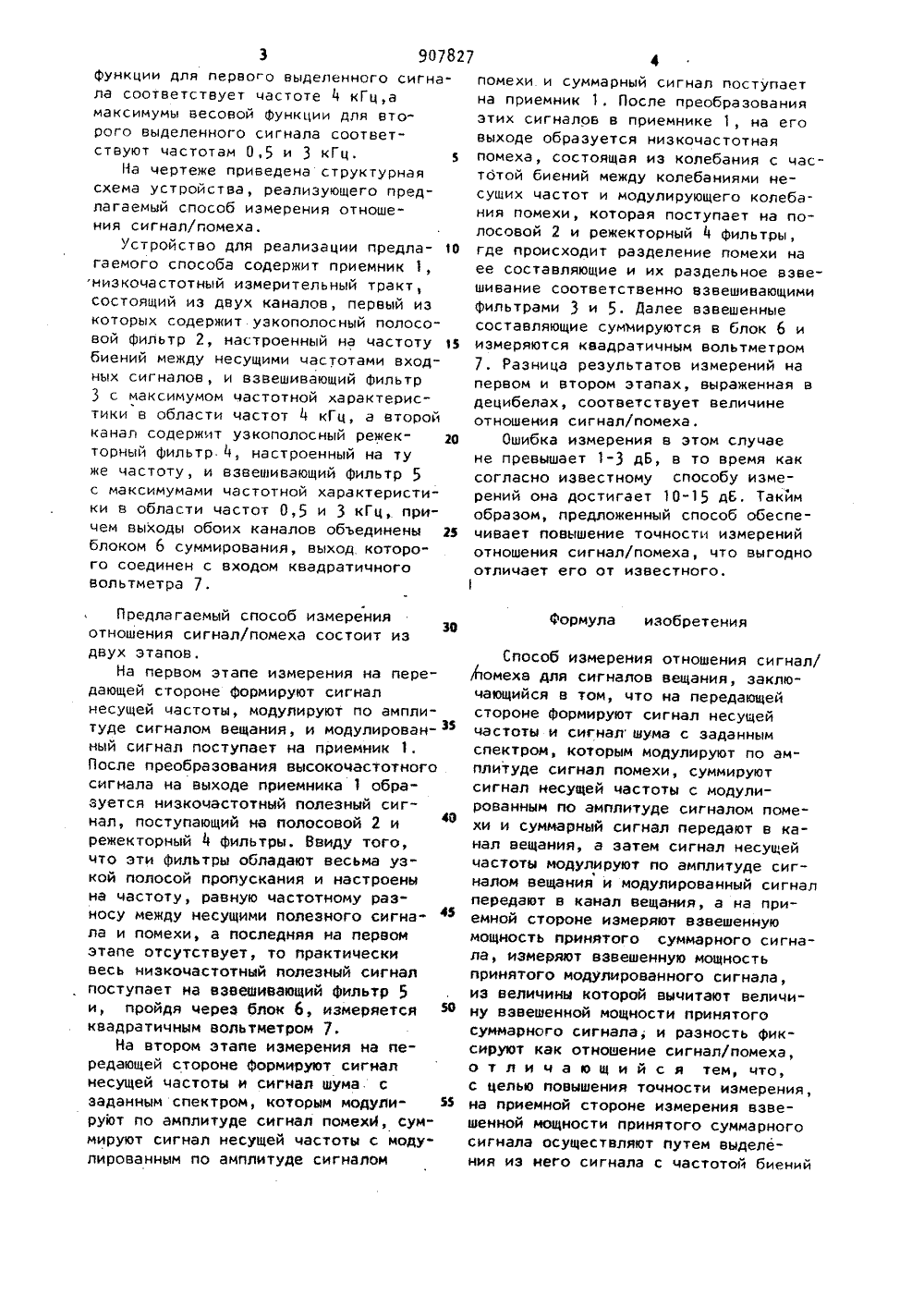

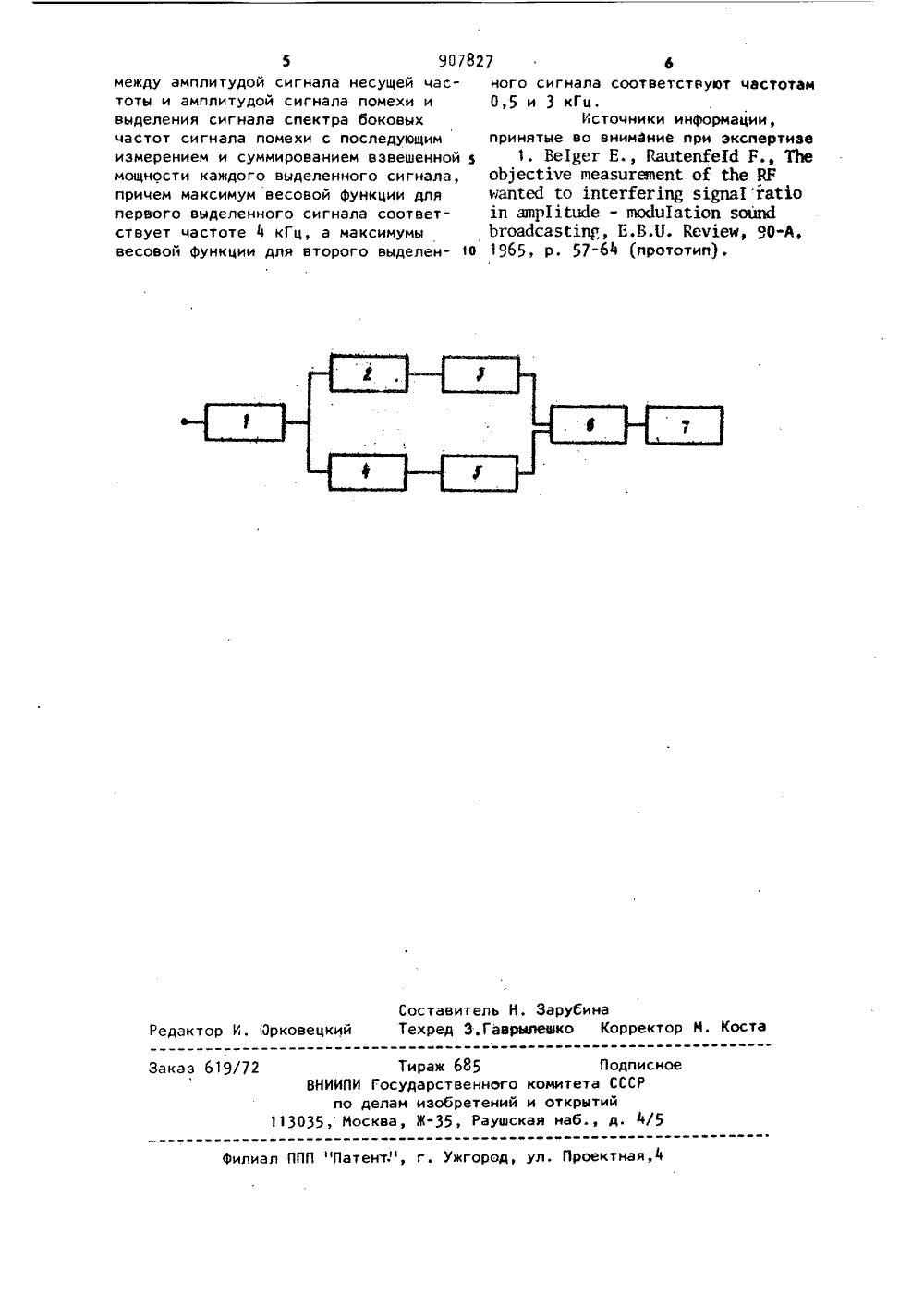

Сфез Советскик Сфциаяистическиа рес офСКО 4 У СВИДЕТЕЛЬ иительное,свиа 22)Заявлено 2. 79 (21) 2856961/18- 09 Н 04 В 17/ООН 04 Н 1/04 Г 3 Ьеудар квиат риоритет СССР аа далек азвврвтвккй и открытийДа бликовани исакия 23,02.82 72 Авторы зобретени+) СПОСОБ ИЗМЕРЕНИЯ ОТНОШЕНИЯ СИГНАЛ/ПОМЕХАос раэгляется я отно ения ла о него ду а с присоеаинением заяви Изобретение относится к радиотехнике, в частности к радиовещанию в диапазонах ДВ, СВ и КВ и предназначено для определения отношения сигнал/помеха в зонах вещания.Известен способ измерения отношения сигнал/помеха для сигналов вещания, заключающийся в том, что на передающей стороне формируют сигнал несущей частоты и сигнал шума с заданным спектром, которым модулируют по амплитуде сигнал помехи, суммируют сигнал несущей частоты с модулированным по амплитуде сигналом помехи и суммарный сигнал передают в канал вещания, а затем сигнал несущей частоты модулируют по амплитуде сигналом вещания и модулированный сигнал передают в канал вещания,а на приемной стороне измеряют взвешенную мощность принятого суммарного сигнала, измеряют взвешенную мощность принятого модулированного сигнала, из величины которой выцитают величину взвешеннои мощ принятого суммарного сигнала ность фиксируют как отношени нал/помеха 11.Однако известный способ и отношения сигнал/помеха обла низкой точностью.Целью изобретения яв шение точности иэмерени сигнал/помеха,Для достижения этой цели согласи способу измерения отношения сигнал/ /помеха для сигналов вещания на при емной стороне измерения взвешенной мощности принятого суммарного сигнасуществляют путем выделения иэ сигнала с частотой биений межмплитудой сигнала несущей частоты и амплитудой сигнала помехи и выделения сигнала спектра боковых частот сигнала помехи с последующим измерением и суммированием взвешенной мощности каждого выделенного сигнала, прицем максимум весовой907827функции для первого выделенного сигнала соответствует частоте 4 кГц,амаксимумы весовой Функции для вто"рого выделенного сигнала соответствуют частотам 0,5 и 3 кГц.На чертеже приведена структурнаясхема устройства, реализующего предлагаемый способ измерения отношения сигнал/помеха,Устройство для реализации предла Огаемого способа содержит приемник 1,низкочастотный измерительный тракт,состоящий из двух каналов, первый иэкоторых содержит узкополосный полосовой Фильтр 2, настроенный на частоту 1 збиений между несущими частотами входных сигналов, и взвешивающий фильтр3 с максимумом частотной характеристики в области частот 4 кГц, а второйканал содержит узкополосный режек- щторный Фильтр 4, настроенный на туже частоту, и взвешивающий Фильтр 5с максимумами частотной характеристики в области частот 0,5 и 3 кГц, причем выходы обоих каналов объединены 2 зблоком 6 суммирования, выход которого соединен с входом квадратичноговольтметра 7,4помехи и суммарный сигнал поступает на приемник 1. После преобразования этих сигналов в приемнике 1, на его выходе образуется низкочастотная помеха, состоящая из колебания с частбтой биений между колебаниями несущих частот и модулирующего колебания помехи, которая поступает на полосовой 2 и режекторный 4 Фильтры, где происходит разделение помехи на ее составляющие и их раздельное взвешивание соответственно взвешивающими Фильтрами 3 и 5. далее взвешенные составляющие суммируются в блок б и измеряются квадратичным вольтметромРазница результатов измерений на первом и втором этапах, выраженная в децибелах, соответствует величине отношения сигнал/помеха.Ошибка измерения в этом случае не превышает 1-3 дБ, в то время как согласно известному способу измерений она достигает 10-15 д 6. Такйм образом, предложенный способ обеспечивает повышение точности измерений отношения сигнал/помеха, что выгодно отличает его от известного.Предлагаемый способ измерения39 отношения сигнал/помеха состоит из двух этапов.На первом этапе измерения на передающей стороне формируют сигнал несущей частоты, модулируют по амплитуде сигналом вещания, и модулирован- Зф ный сигнал поступает на приемник 1. После преобразования высокочастотного сигнала на выходе приемника 1 образуется низкочастотный полезный сигнал, поступающий на полосовой 2 и режекторный 4 Фильтры. Ввиду того, что эти фильтры обладают весьма узкой полосой пропускания и настроены на частоту, равную частотному раз" носу между несущими полезного сигна ф ла и помехи, а последняя на первом этапе отсутствует, то практически весь низкочастотный полезный сигнал поступает на взвешивающий Фильтр 5 и, пройдя через блок 6, измеряется Зф квадратичным вольтметром 7.На втором этапе измерения на передающей стороне формируют сигнал несущей частоты и сигнал шума. с заданным спектром, которым модули- И руют по амплитуде сигнал помехй, суммируют сигнал несущей частоты с модулированным по амплитуде сигналом Формула изобретения Способ измерения отношения сигнал/ помехе для сигналов вещания, заключающийся в том, что на передающей стороне формируют сигнал несущей частоты и сигналшума с заданным спектром, которым модулируют по амплитуде сигнал помехи, суммируют сигнал несущей частоты с модулированным по амплитуде сигналом помехи и суммарный сигнал передают в канал вещания, а затем сигнал несущей частоты модулируют по амплитуде сигналом вещания и модулированный сигнал передают в канал вещания, а на приемной стороне измеряют взвешенную мощность принятого суммарного сигнала, измеряют взвешенную мощность принятОго модулированного сигнала, иэ величины которой вычитают величину взвешенной мощности принятого суммарного сигнала; и разность фиксируют как отношение сигнал/помеха, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерения, на приемной стороне измерения взвешенной мощности принятого суммарного сигнала осуществляют путем выделения из него сигнала с частотой биенийСоставитель Н. ЗарубинаРедактор И, Ирковецкий Техред Э.Гаврылеако Корректор М. Коста Заказ 619/72 Тираж 685 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патентн, г. Ужгород, ул. Проектная,4 5 907827 6между амплитудой сигнала несущей час- ного сигнала соответствуют частотамтоты и амплитудой сигнала помехи и 0,5 и 3 кГц.выделения сигнала спектра боковых Источники информации,частот сигнала помехи с последующим принятые во внимание при экспертизеизмерением и суммированием взвешенной1, Бе 1 дет Е., йацйейКеЫ Р., П 1 емощности каждого выделенного сигнала, оЬесй 1 че щеаюгапепС оГ ФЬе ВРпричем максимум весовой функции для кап 1 а 5 Со 1 пСегЕег 1 щ з 1 дпа 1 Га 11 опервого выделенного сигнала соответ п авр 11 йае - щосЬ 1 ай 1 оп Боцпйствует частоте 4 кГц, а максимумы Ьгоадсазйхпр, Е.ВЯ, йечхеы, 90-А,весовой функции для второго выделен о 3965, р. 57-64 (прототип),
