Формирователь импульсов

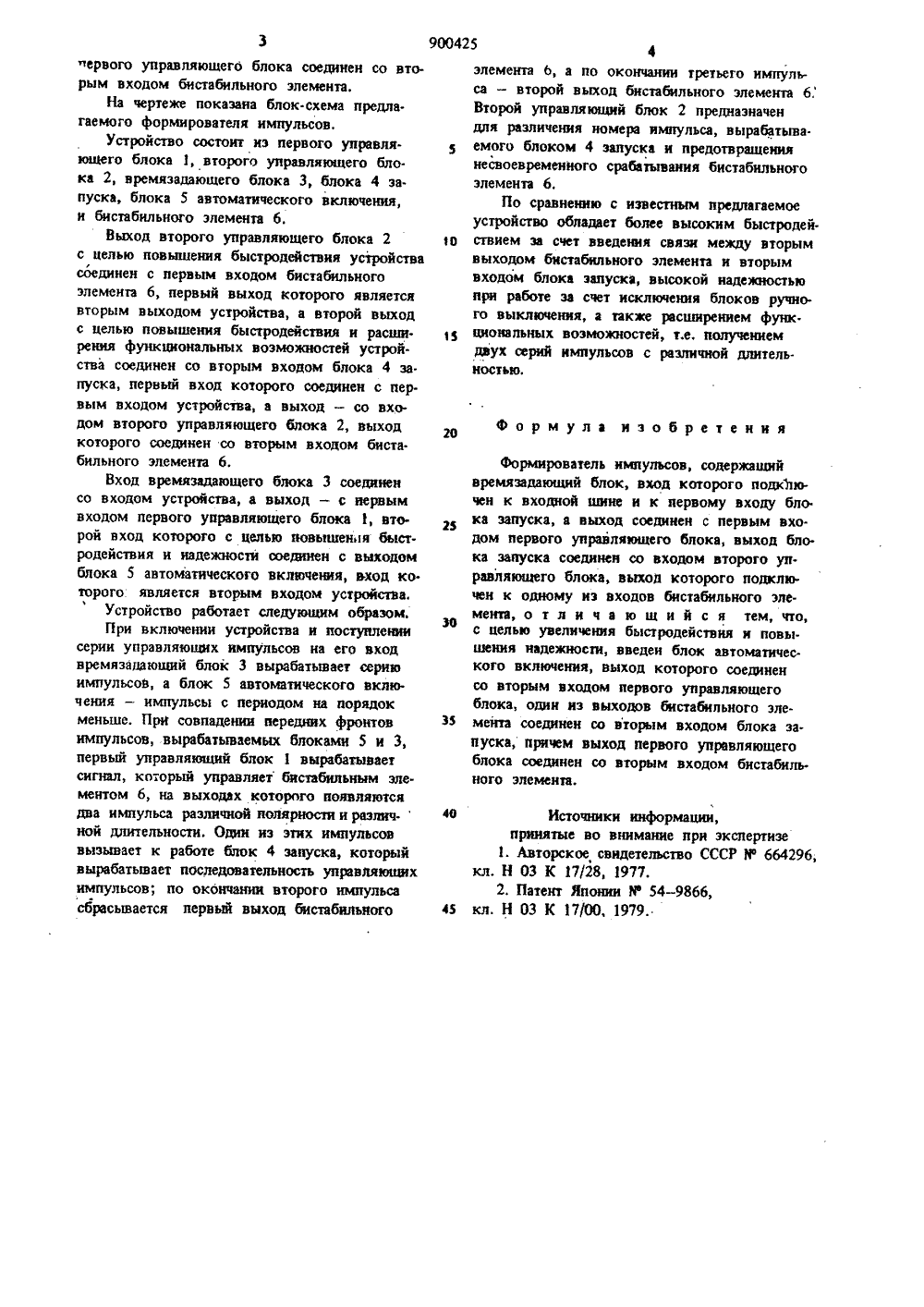

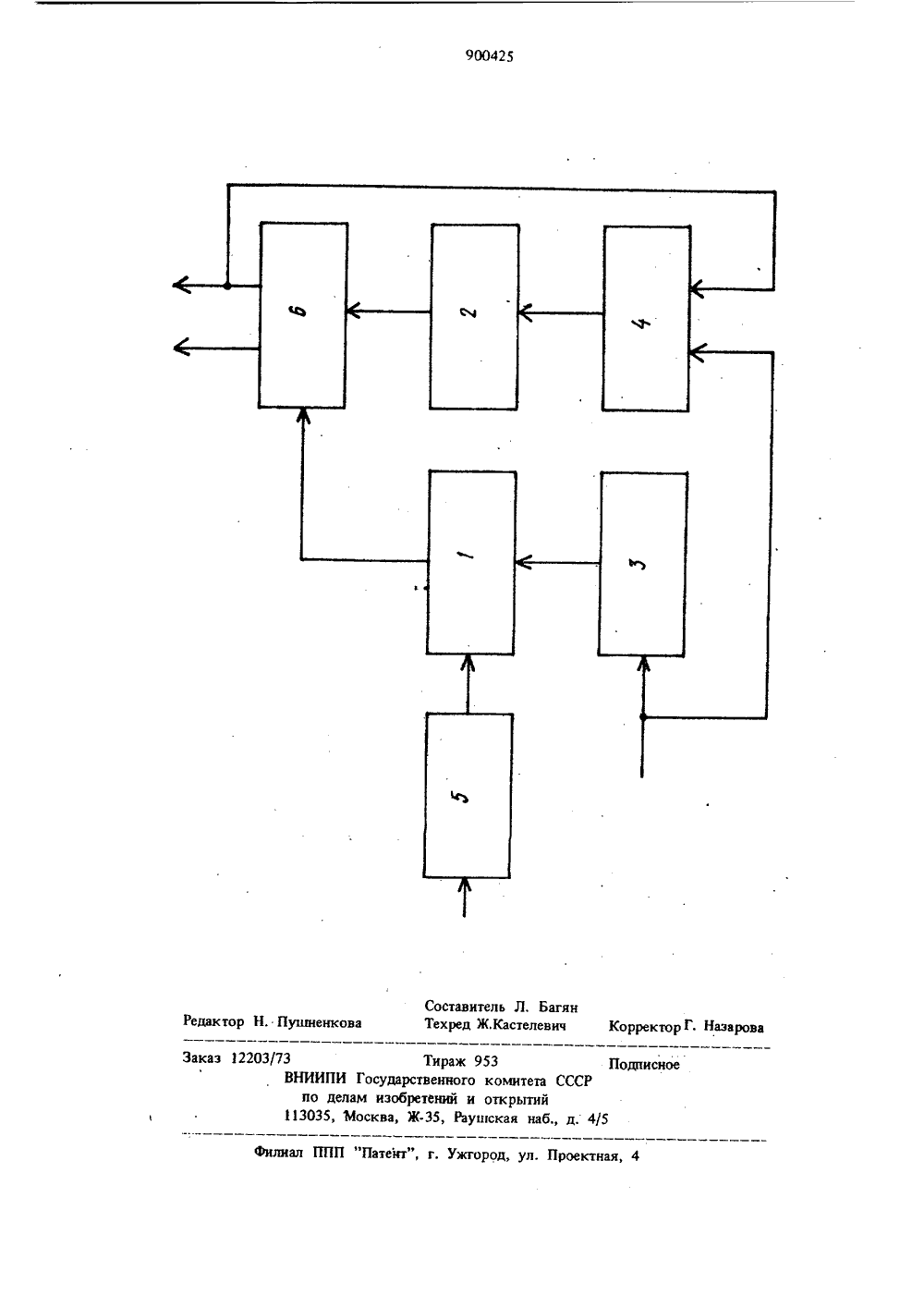

Союз СоветскнкСоцналнстнческнкРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВЕОРСКОМУ СВИДЕТЕЛЬСТВУ п 900425Н 03 К 5/15 РкударственыВ кеннтет. СССР ао делан нзебрвтеннй н юткрытнй(72) Авторы изобретения Рижское производственное объединение ВЭФ им. В. И. ЛенинаЙ р(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к автоматике и импульсной технике и предназначено для получения импульсов определенной длительности и скважности в микросекундном диапазоне и может быть использовано в различных устройствах автоматики и вычислительной техники.Известно устройство, содержащее задающий генератор, соединенный со входом ключевого элемента, другой вход которого соединен с выходом триггера управления, счетчик, формирователь импульсов блокировки и формирователь .задержанных импульсов 111.Недостатком данного устройства является сложность схемы, и, как следствие, низкая надежность работы.Наиболее близким к предлагаемому устройству по технической сущности является формирующее устройство управления выключателя, содержащее времязадающий блок, вход которого подключен к входной шине н к первому входу блока запуска, а выход соединен с первым входом первого управляющего блока, выход блока запуска соединен со входом второго управляющего блока, выход которого подключен к одному иэ вхо. дов бистабильного элемента(.21,Недостатком известного устройства являет. ся наличие цепи ручного выключения, что приводит к снижению надежности и быстро. действия работы устройства.Цель изобретения - увеличение быстродействия и повышение надежности. 16Поставленная цель достигается тем, чтов формирователь импульсов, содержащий вре.мязадающий блок, вход которого подключенк входной шине и к первому входу блока 15запуска, а выход соединен с первым входомпервого управляющего блока, выход блоказапуска соединен со входом второго управля.ющего блока, выход которого подключен кодному иэ входов бнстабильного элемента,введен блок автоматического включения, выход которого соединен со вторым входомпервого управляющего блока, один иэ выходов бнстабильного элемента соединен со вто.рым входом блока запуска, причем выход1 ервого управляющего блока соединен со вторым входом бнстабильного элемента.На чертеже показана блок-схема предла гаемого формирователя импульсов.Устройство состоит иэ первого управлякяцего блока 1, второго управляющего бло. ка 2, времязадающего блока 3, блока 4 запуска, блока 5 автоматического включения, и бнстабнльного элемента 6.Выход второго управляющего блока 2 с целью повышения быстродействия устройства соединен с первым входом бистабильного элемента 6, первый выход которого является вторым выходом устройства, а второй выход с целью повышения быстродействия и расширения функциональных возможностей устройства соединен со вторым входом блока 4 запуска, первый вход которого соединен с первым входом устройства, а выход - со входом второго управляющего блока 2, выход которого соединен со вторым входом бнстабнльного элемента 6.Вход времязадающего блока 3 соединен со входом устройства, а выход - с первым входом первого управляющего блока 1, второй вход которого с целью повышения быстродействия и надежности соединен с выходом блока 5 автоматического включения, вход ко. торого. является вторым входом устройства.Устройство работает следующим образом.Прн включении устройства и поступлении серии управляющих импульсов на его вход времязадающнй блок 3 вырабатывает серию импульсов, а блок 5 автоматического вклю. чения - импульсы с периодом на порядок меньше, При совпадении передних фронтов импульсов, вырабатываемых блоками 5 и 3, первый управляющий блок 1 вырабатывает сигнал, который управляет бистабильным эле. ментом 6, на выходах которого появляются два импульса различной нолярностиираэлич-ной длительности. Оде из этих импульсов вызывает к работе блок 4 запуска, который вырабатывает последовательность управляющих импульсов; по окончании второго импульса сбрасывается первый выход бистабильного 9004254элемента С, а по окончании третьего импульса - второй выход бнстабильного элемента 6,Второй управляющий блок 2 предназначендля различения номера импульса, вырабатываемого блоком 4 запуска и предотвращениянесвоевременного срабатывания бистабильногоэлемента б,По сравнению с известным предлагаемоеустройство обладает более высоким быстродей ствием за счет введения связи между вторымвыходом бнстабильного элемента и вторымвходом блока запуска, высокой надежностьюнри работе за счет исключения блоков ручно.го выключения, а также расширением функциональных возможностей, т,е, получениемдвух серий импульсов с различной длительностью.Формула изобретенияФормирователь импульсов, содержащийвремязадающий блок, вхад которого подключен к входной шине и к первому входу блока запуска, а выход соединен с первым входом первого управлаощего блока, выход блока запуска соединен со входом второго уп.равляющего блока, выход которого подклю.чен к одному из входов бистабильного эле.36мента, отличающийся тем,что,с целью увеличения быстродействия и повышения надежности, введен блок автоматического включения, выход которого соединенсо вторым входом первого управляющегоблока, один из выходов бнстабильного злеЗ мента соединен со вторым входом блока запуска, причем выход первого управляющегоблока соединен со вторым входом бистабильного элемента,40 Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР У 664296,кл, Н 03 К 17/28, 1977,2, Патент Японии У 54-9866,45 кл. Н 03 К 17/00, 1979.Зак Тираж 95 ПР сударственного комитета С изобретений и открытий ква, Ж, Раушская наб., 45 ППП "Патент", г, Ужгор ул. Проектная, 4 Составитель Л, Багяндактор Н. Пушненкова Техред Ж.Кастелевнч Корректор Г, Наэарова
