Способ определения содержания углерода в железоуглеродистых расплавах

Номер патента: 897861

Авторы: Богушевский, Соболев, Сорокин, Ясинский

ZIP архив

Текст

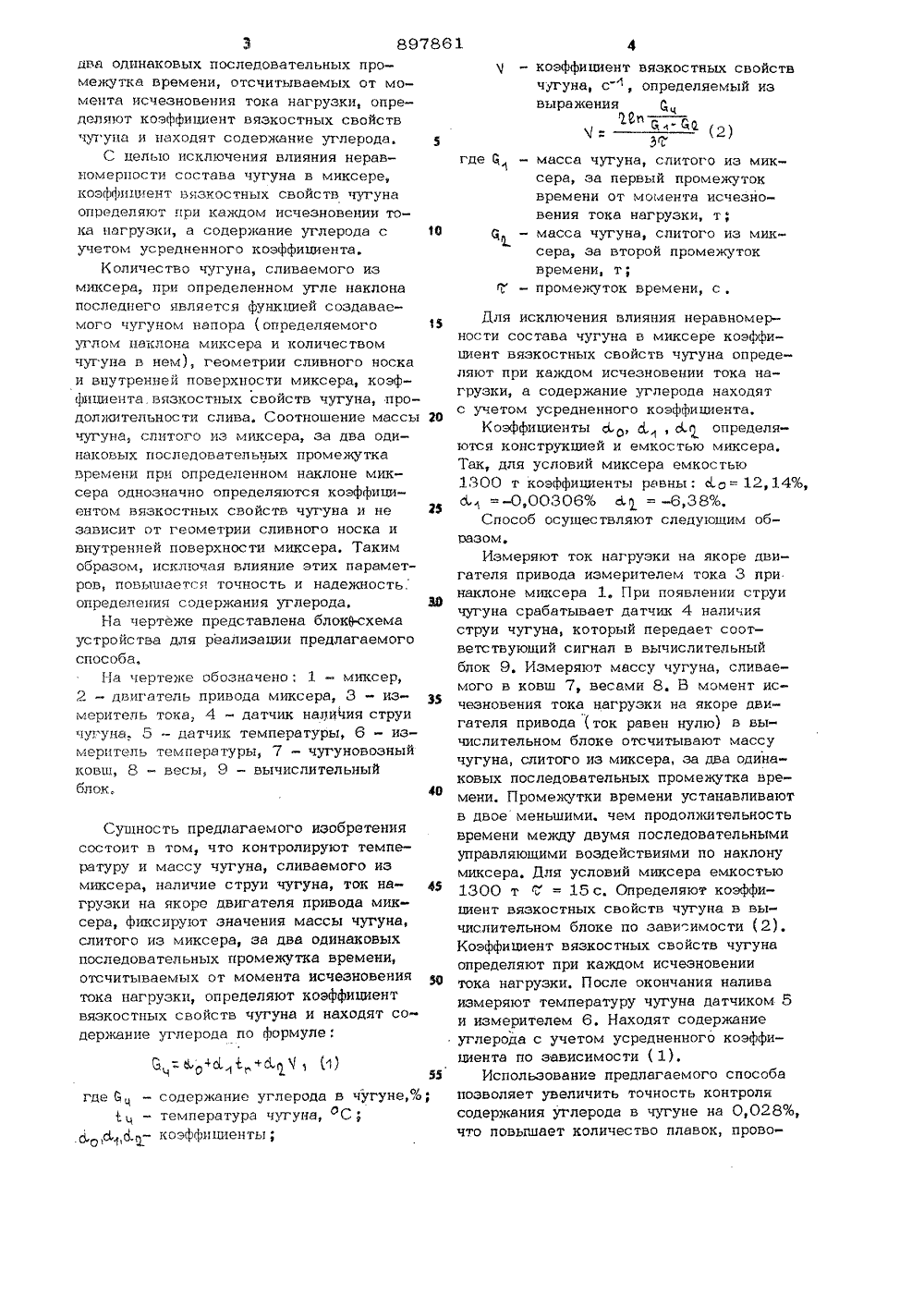

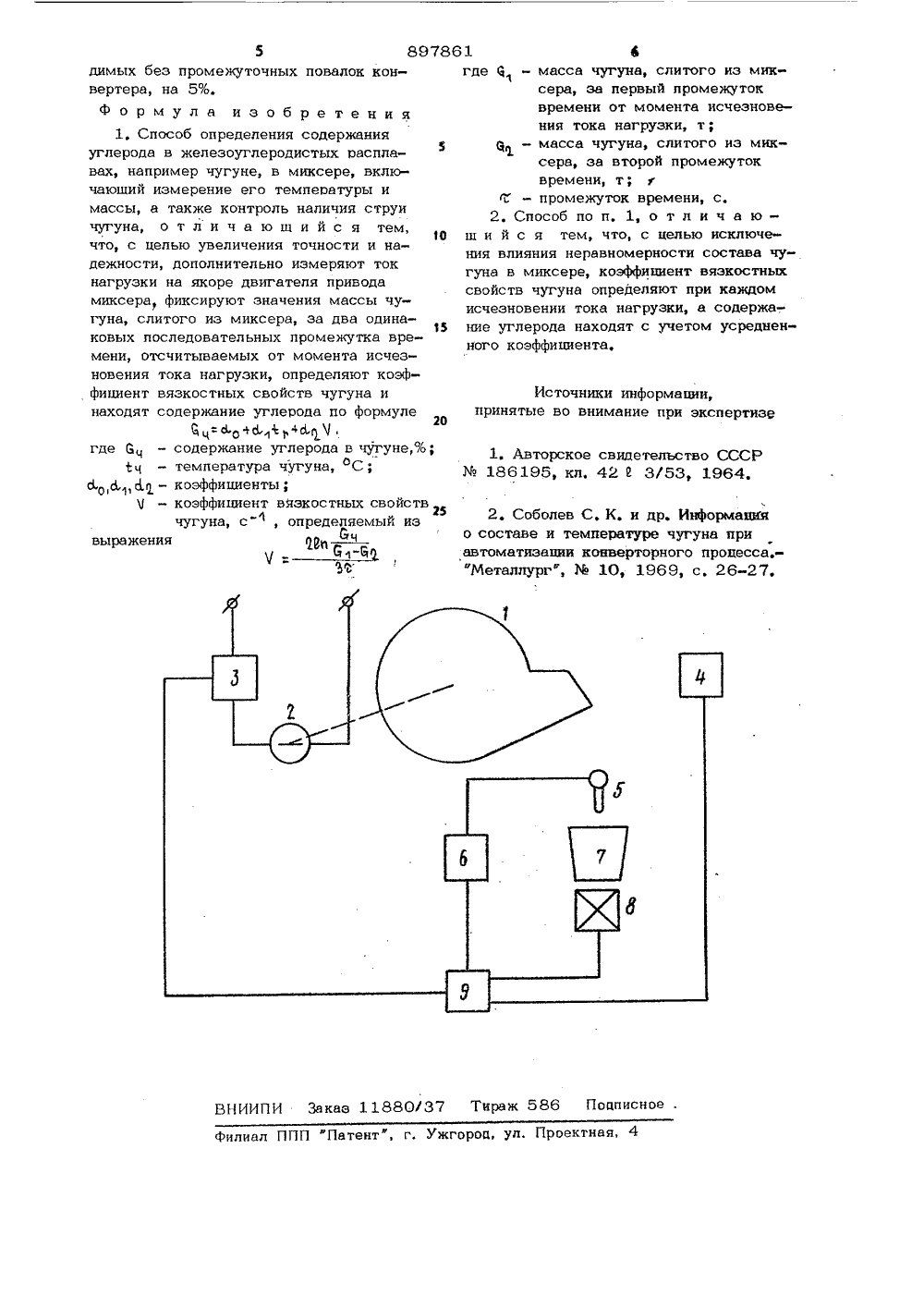

Союз СоветскикСощкалксткческккРесттублкк ои 897861(5) М. Кл. С 21 С 5/30 яо делвк нзобретеннй н открытнй(72) Авторы изобретения Киевский институт автоматики им. ХХЧ съезда КПСС(54) СПССОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ УГЛЕРОДА В ЖЕЛЕЗОУГЛЕРОДИСТЫХ РАСПЛАВАХИзобретение относится к контролю плавки в металлургической промьпцленности и может быть осуществлено в сталеплавильных цехах металлургических заводов.Известен способ определения содержав ния углерода в железоуглеродистых расплавах, в котором измеряют температуру солидуса расплава в предварительно отобранной пробе 11Недостатками этого способа являютсято погрешность контроля содержания углерода особенно при его высоком содержании в расплаве (чугуне) и низкая эксплуатационная надежность, что обусловлено15 сильным влиянием внешних условий и уровня заполнения пробницы, влиянием неравномерности состава металла в агрегате,20Наиболее близким к изобретению является способ, в котором измеряют температуру и массу чугуна, момент появления его струи, угол наклона миксера при сливе чугуна в ковш, приходящийся на единицу массы чугуна 21Недостатком способа является низкая точность, связанная с изменением геометрических размеров внутренней поверхности миксера в процессе его эксплуатации, заростанием носка миксера, Это приводит к неконтролируемому изменению напора струи чугуна при одном. и том же угле наклона миксера и в результатеэтого к погрешности в определении содержания углерода, Кроме того, способ обладает низкой надежностью, связанной с необходимостью проведения измерения угла наклона миксера, приходящегося на единицу массы чугуна в течение всего слива,Белью изобретения является повышение точности и надежности определения содержания углерода.Эта цель достигается тем, что измеряют ток нагрузки на якоре двигателя привода миксера, фиксируют значения массы чугуна, слитого из миксера, эадва одинаковых последовательных промежутка времени, отсчитываемых от момента исчезновения тока нагрузки, определяют коэффициент вязкостных свойств чугуна и находчт содеРжание углерода,С целью исключения влияния неравномерности состава чугуна в миксере, коэффициент вязкостных свойств чугуна определяют при каждом исчезновении тока нагрузки, а содержание углерода с 1 О учетом усредненного коэффициента.Количество чугуна, сливаемого из миксера, при определенном угле наклона последнего является функцией создаваемого чугуном напора (определяемого 15 углом наклона миксера и количеством чугуна в нем), геометрии сливного носка и внутренней поверхности миксера, коэффициента. вязкостных свойств чугуна, продолжительности слива. Соотношение массы 20чугуна, слитого из миксера, за два одипаковых последовательных промежуткавремени при определенном наклоне миксера однозначно определяются коэффициентом вязкостных свойств чугуна и не 25зависит от геометрии сливного носка ивнутренней поверхности миксера, Такимобразом, исключая влияние этих параметров, поььпцается точность и надежность,опредепения содержания углерода, 30На чертеже представлена блок схемаустройства для реализации предлагаемогоспособа,На чертеже обозначено; 1 - миксер,2 - двигатель привода миксера, 3 - из- З 5меритель тока, 4 - датчик наличия струичугуна, 5 - датчик температуры, 6 - измеритель температуры, 7 - чугуновозныйковш, 8 - весы, 9 - вычислительныйблок., 40 Сушность предлагаемого изобретения состоит в том, что контролируют температуру и массу чугуна, сливаемого из миксера, наличие струи чугуна, ток нагрузки на якоре двигателя привода миксера, фиксируют значения массы чугуна, слитого из миксера, за два одинаковых последовательных промежутка времени, отсчитываемых от момента исчезновения тока нагрузки, определяют коэффициент вязкостных свойств чугуна и находят содержание углерода по формуле;ь,:ь ,+н, и 55 где Ьц - содержание углерода в чугуне,%;- температура чугуна, оС;(2)Яп где- масса чугуна, слитого из миксера, за первый промежутоквремени от момента исчезновения тока нагрузки т; - масса чугуна, слитого из миксера, за второй промежутоквремени, т;- промежуток времени, с,Для исключения влияния неравномерности состава чугуна в миксере коэффициент вязкостных свойств чугуна определяют при каждом исчезновении тока нагрузки, а содержание углерода находятс учетом усредненного коэффициента.Коэффициенты о, Д д. определяются конструкцией и емкостью миксера,Так, для условий миксера емкостью1300 т коэффициенты ревны: со= 12,14%,б 1 =-0,00306%= -6,38%,Способ осуществляют следующим образом,Измеряют ток нагрузки на якоре двигателя привода измерителем тока 3 принаклоне миксера 1. При появлении струичугуна срабатывает датчик 4 наличияструи чугуна, который передает соответствующий сигнал в вычислительныйблок 9. Измеряют массу чугуна, сливаемого в ковш 7, весами 8, В момент исчезновения тока нагрузки на якоре двигателя привода ( ток равен нулю) в вычислительном блоке отсчитывают массучугуна, слитого иэ миксера, за два одинаковых последовательных промежутка времени. Промежутки времени устанавливаютв двое меньшими. чем продолжительностьвремени между двумя последовательнымиуправляющими воздействиями по наклонумиксера, Для условий миксера емкостью1300 т с = 15 с, Определяют коэффициент вязкостных свойств чугуна в вычислительном блоке по зависимости (2),Коэффициент вязкостных свойств чугунаопределяют при каждом исчезновениитока нагрузки. После окончания наливаизмеряют температуру чугуна датчиком 5и измерителем 6, Находят содержаниеуглерода с учетом усредненного коэффициента по зависимости (1),Использование предлагаемого способапозволяет увеличить точность контролясодержания углерода в чугуне на 0,028%,что повьпцает количество плавок, прово8978 5димых без промежуточных повалок конвертера, на 5%.Формула изобретения1, Способ определения содержания углерода в железоуглеродистых васпла 5 вах, например чугуне, в миксере, включаюший измерение его темпеватуры и массы, а также контроль наличия струи чугуна, о т л и ч а ю ш и й с я тем,О что, с целью увеличения точности и надежности, дополнительно измеряют ток нагрузки на якоре двигателя привода миксера фиксируют значения массы чугуна, слитого из миксера, за два одина 35 ковых последовательных промежутка времени, отсчитываемых от момента исчезновения тока нагрузки, определяют коэффициент вязкостных свойств чугуна и находят содержание углерода по формуле2 Очуо+ 9.где 3 ч - содержание углерода в чугуне,%;1 ч - температура чугуна, оС; с, 1 - коэффициенты;Ч - коэффициент вязкостных свойствчугуна, с", определяемый из 61 4где- масса чугуна, слитого из миксера, за первый промежутоквремени от момента исчезновения тока нагрузки, т;з - масса чугуна, слитого из миксера, за второй промежутоквремени, т;с - промежуток времени, с,2. Способ по п, 1, о т л и ч а юш и й с я тем, что, с целью исключения влияния неравномерности состава чугуна в миксере, коэффициент вязкостныхсвойств чугуна определяют при каждомисчезновении тока нагрузки, а содержание углерода находят с учетом усредненного коэффициента,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР186195, кл, 42 2 3/53, 1964. 2. Соболев С. К, и др. ИнформаШя о составе и температуре чугуна приг автоматизации конверторного процесса.- "Иеталлург,10, 1969, с, 26-27.

Смотреть

Заявка

2896249, 18.03.1980

КИЕВСКИЙ ИНСТИТУТ АВТОМАТИКИ ИМ. ХХУ СЪЕЗДА КПСС

ЯСИНСКИЙ ВИКТОР АЛЕКСАНДРОВИЧ, БОГУШЕВСКИЙ ВЛАДИМИР СВЯТОСЛАВОВИЧ, СОРОКИН НИКОЛАЙ АЛЕКСАНДРОВИЧ, СОБОЛЕВ СЕРГЕЙ КУЗЬМИЧ

МПК / Метки

МПК: C21C 5/30

Метки: железоуглеродистых, расплавах, содержания, углерода

Опубликовано: 15.01.1982
