Формирователь импульсов

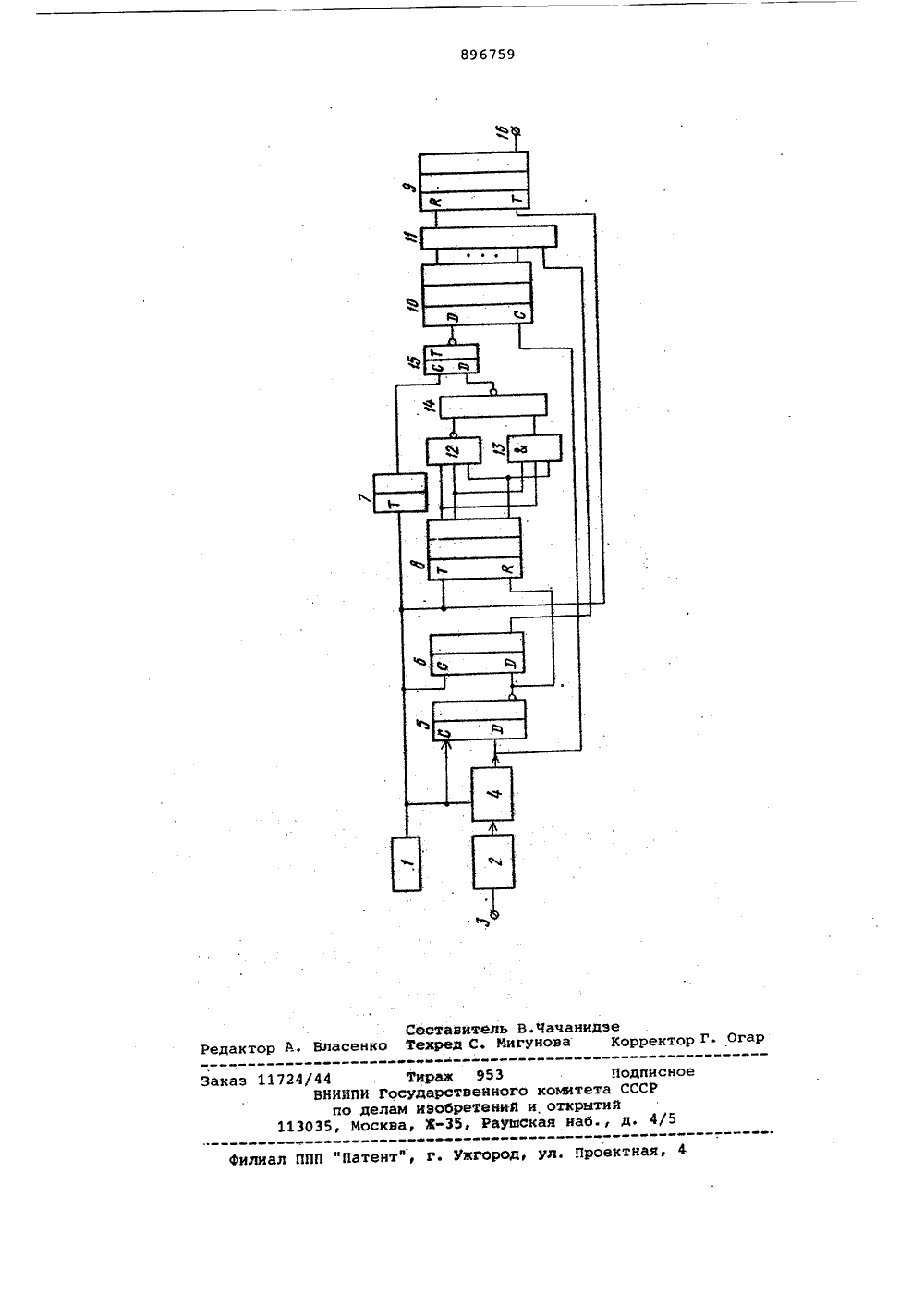

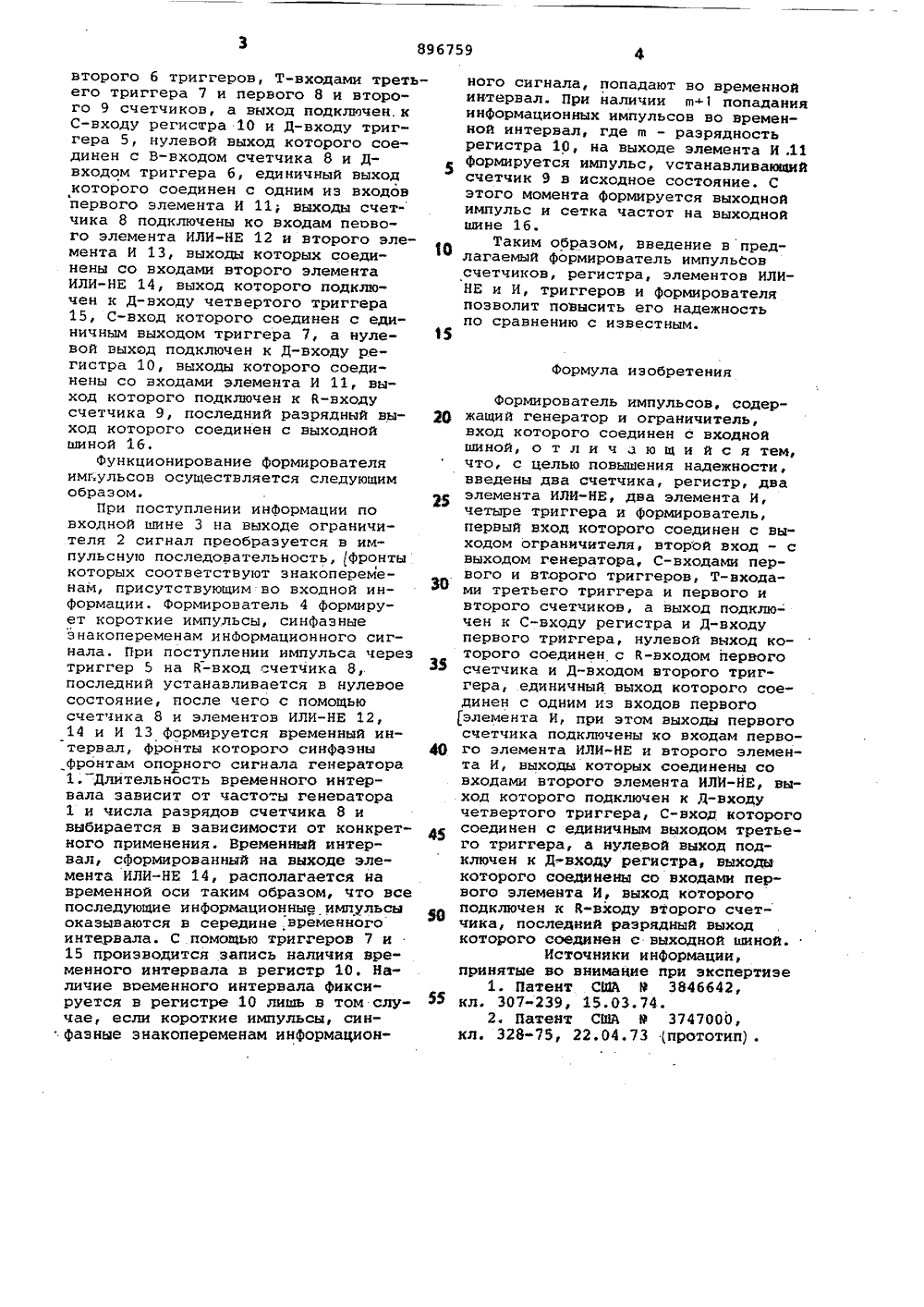

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнхСоцналнстнческнхРеслублнк рн 896759(23) Приоритет Н 03 К 5/00 Государственный комитет СССР по дедам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к автоматике.Известны Формирователи импульсов, содержащие генератор и ограничитель 11 .К недостаткам известного устройства относится низкая надежность Функционирования.Наиболее близким техническиМ решением к предлагаемому является формирователь импульсов, содержащий генератор и ограничитель, вход которого соединен с входной ниной 21 .К недостаткам известного устройства относится низкая надежность функционирования.Целью изобретения является пбвышение надежности Формирователя импульсов.Указанная цель достигается за счет того, что в формирователь импульсов введены два счетчика, регистр, два элемента ИЛИ-НЕ, два элемента И, четыре триггера и формирователь, первый вход которого соединен с выходом ограничителя, второй вход - с выходом генератора, С-входами первого и второго триггера, Т-входами третьего триггера и первого и второго счетчиков, а выход подключен к С-входу регистра и Д-входу первого триггера, нулевой выход которого соединен с бвходом первого счетчика и Д-входом второго триггера, единичный выход которого соединен с одним из входов первого элемента И, при этом выходы первого счетчика подключены ко входам первого элемента ИЛИ-НЕ и второго элемента И, выходы которых соединены со входами второго элемента ИЛИ-НЕ, выход которого подключен к Д-входу четвертого триггера, С-вход которого соединен с единичным выходом третьего триггера, а нулевой выход подключен к Д-входу регистра, выходы которого соединены со входами первого элемента И, выход которого подключен к б-входу второго счетчика, последний разрядный выход которого соединен с выходной шиной.Функциональная схема формирователя импульсов представлена на чертеже.Устройство содержит следующие элементы; генератор 1; ограничитель 2, вход которого соединен с входной шиной 3; формирователь 4, первый вход которого соединен, с выходом ограничителя 2, второй вход - с выходом генератора 1, С-входами первого 5 иФормула изобретения второго б триггеров, Т-входами третьего триггера 7 и первого 8 и второго 9 счетчиков, а выход подключен.к С-входу регистра 10 и Д-входу триггера 5, нулевой выход которого соединен с В-входом счетчика 8 и Д- входом триггера 6, единичный выход которого соединен с одним из входов первого элемента И 11; выходы счетчика 8 подключены ко входам пеового элемента ИЛИ-НЕ 12 и второго элемента И 13, выходы которых соединены со входами второго элемента или-не 14, выход которого подклю чен к Д-входу четвертого триггера 15, С-вход которого соединен с единичным выходом триггера 7, а нулевой выход подключен к Д-входу регистра 10, выходы которого соединены со входами элемента И 11, выход которого подключен к й-входу счетчика 9, последний разрядный выход которого соединен с выходной шиной 16.Функционирование формирователя имг.ульсов осуществляется следующим образом.При поступлении информации по входной шине 3 на выходе ограничителя 2 сигнал преобразуется в импульсную последовательность, фронты которых соответствуют знакопеременам, присутствующим во входной информации. Формирователь 4 формирует короткие импульсы, синфазные знакопеременам информационного сигнала, При поступлении импульса через триггер 5 на й-вход счетчика 8, последний устанавливается в нулевое состояние, после чего с помощью счетчика 8 и элементов ИЛИ-НЕ 12, 14 и И 13 формируется временный интервал, Фронты которого синфаэны фронтам опорного сигнала генератора 1. Длительность временного интервала зависит от частоты генератора 1 и числа разрядов счетчика 8 и выбирается в зависимости от конкретного применения. Временный интервал, сформированный на выходе элемента ИЛИ-НЕ 14, располагается йа временной оси таким образом, что все последующие информационные импульсы оказываются в середине временного интервала. С помощью триггеров 7 и 15 производится запись наличия временного интервала в регистр 10. Наличие воеменного интервала Фиксируется в регистре 10 лишь в том случае, если короткие импульсы, синФазные знакопеременам информационного сигнала, попадают во временной интервал. При наличии впопадания информационных импульсов во временной интервал, где в - разрядность регистра 10, на выходе элемента И .11 Формируется импульс, устанавливающий счетчик 9 в исходное состояние. С этого момента Формируется выходной импульс и сетка частот на выходной шине 16.Таким образом, введение в предлагаемый формирователь импульСов счетчиков, регистра, элементов ИЛИНЕ и И, триггеров и формирователя позволит повысить его надежность по сравнению с известным. Формирователь импульсов, содержащий генератор и ограничитель, вход которого соединен с входной шиной, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, введены два счетчика, регистр, два элемента ИЛИ-НЕ, два элемента И, четыре триггера и формирователь, первый вход которого соединен с выходом ограничителя, второй вход - с выходом генератора, С-входами первого и второго триггеров, Т-входами третьего триггера и первого и второго счетчиков, а выход подключен к С-входу регистра и Д-входу первого триггера, нулевой выход которого соединен с В-входом первого счетчика и Д-входом второго триггера, единичный выход которого соединен с одним из входов первого элемента И, при этом выходы первого счетчика подключены ко входам первого элемента ИЛИ-НЕ и второго элемента И, выходы которых соединены совходами второго элемента ИЛИ-НЕ, выход которого подключен к Д-входучетвертого триггера, С-вход которогосоединен с единичным выходом третьего триггера, а нулевой выход под"ключен к Д-входу регистра, выходикоторого соединены со входами первого элемента И, выход которогоподключен к й-входу второго счетчика, последний разрядный выходкоторого соединен с выходной шиной.Источники информации,принятые во внимание при экспертизе1. Патент СЬЖ 9 3846642,кл, 307-239, 15.03.74.2. Патент США М 3747000,кл. 328-7, 22.04.73 (прототип) .В 96759 Составитель В.чачанидэеРедактор А. Власенко Техред С, Мигунова КоррекЮФв Огар каэ 117"Патент", г. Ужгород, ул. Проектная, 4 филиал 4 Тираж 953 НИИПИ Государственного ко по делам ивобретеиий и о 5, Москва, 3-35, Раушская Нодписномитета СССРкрытийиаб., д, 4/5
