Резьбовое быстроразъемное соединение трубчатых элементов

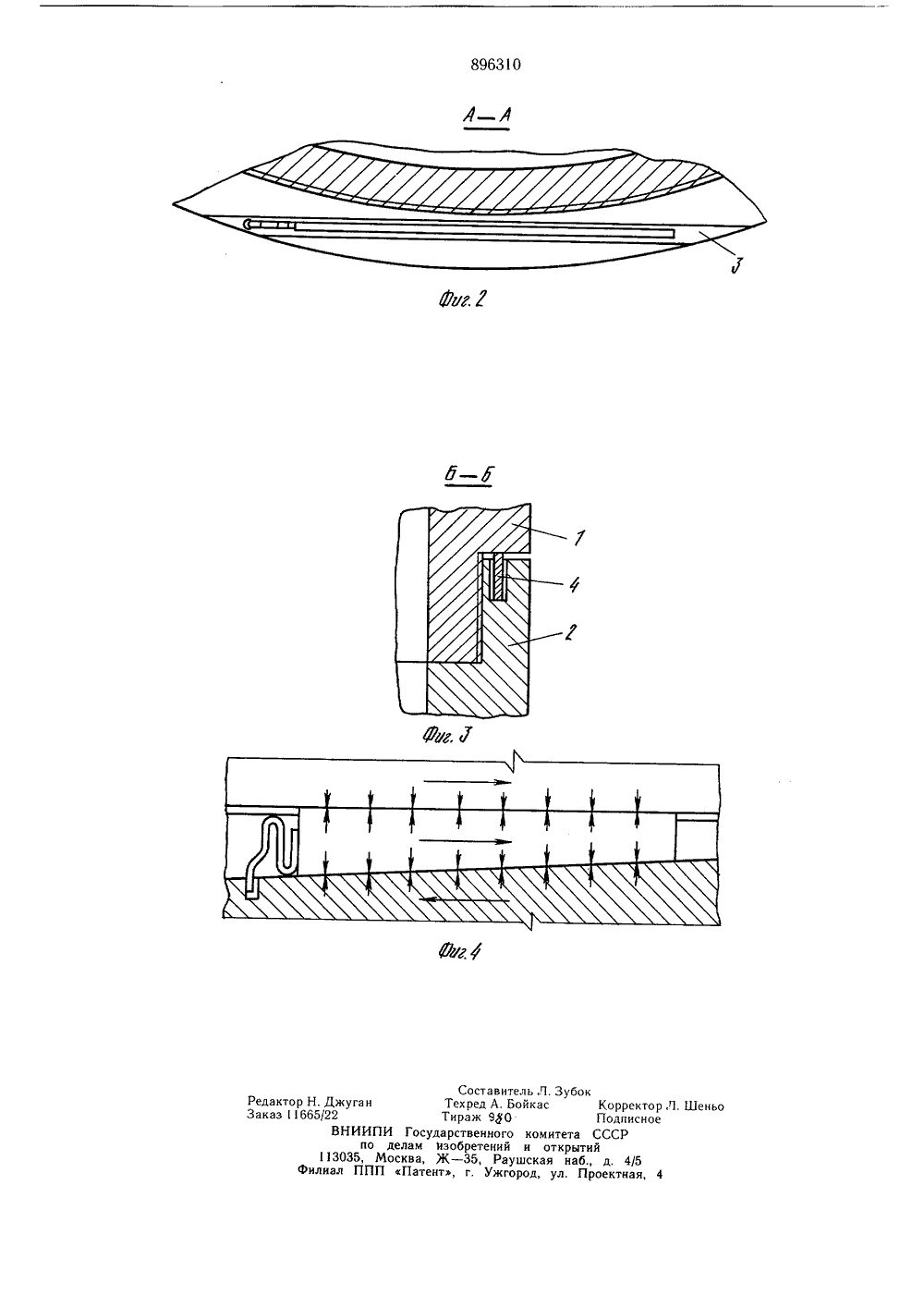

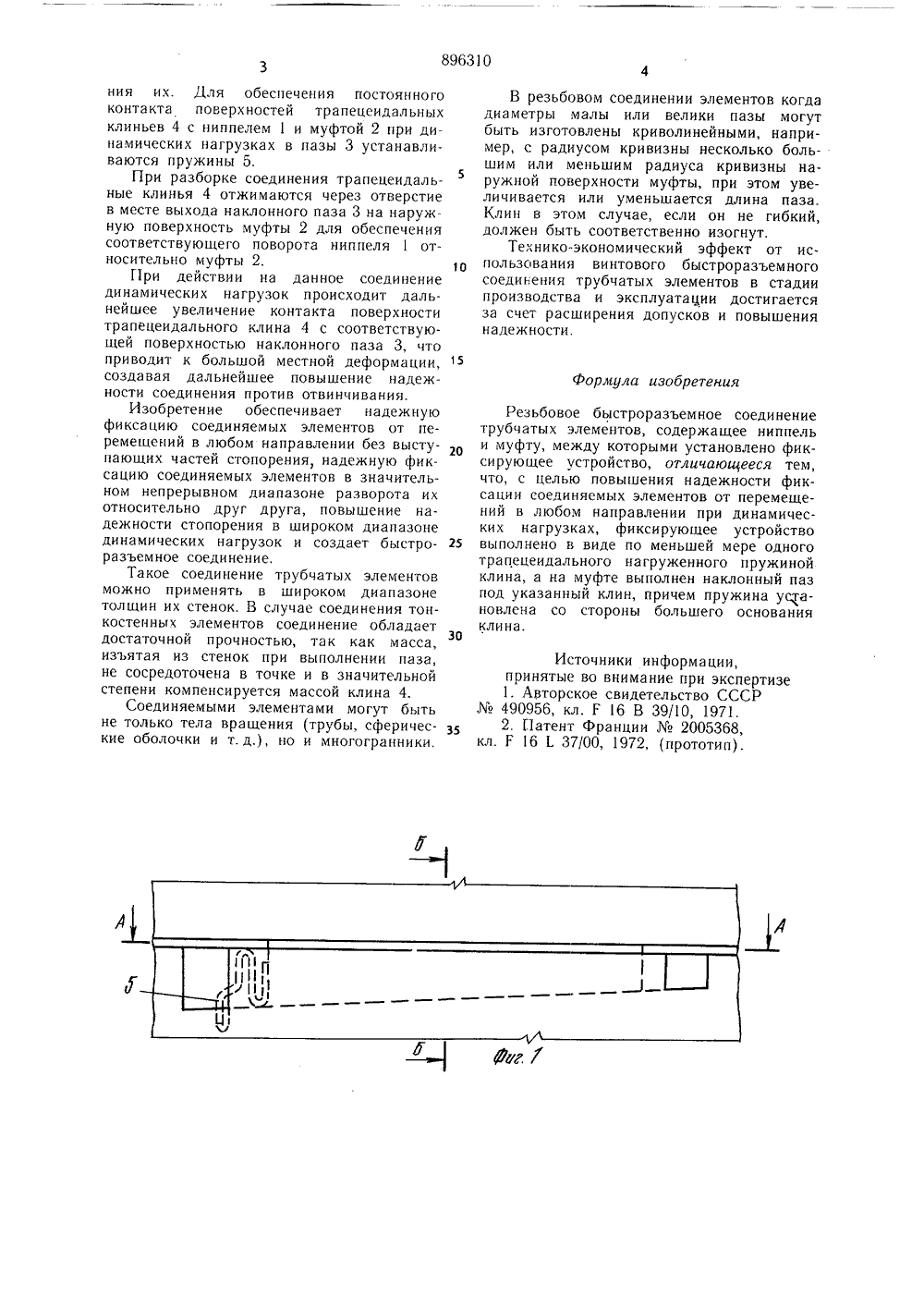

ОЛ ИСАНИЕ,)896310ИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(23) Приоритет Опубликовано 07.0.82, Бюллетень 1 Дата опубликования описания 17.01.82по делан нэобретеннй и открытий) РЕЗЬБОВОЕ БЫСТРОРАЗЪЕМНОЕ С ТРУБЧАТЫХ ЭЛЕМЕНТОВ Изобретение относится к машиностроению, а именно к резьбовому быстроразъемному соединению трубчатых элементов, и может быть использовано также для фиксирования сферических элементов.Известно резьбовое быстроразъемное соединение трубчатых элементов, и может быть использовано также для фиксирования сферических элементов.Известно резьбовое быстр о разъемное соединение трубчатых элементов, содержащее ниппель муфту и пластину 1.Недостаток резьбового быстроразъемного соединения заключается в том, что оно не обеспечивает повышения надежности в любом положении фиксации. Известно также резьбовое быстроразъемное соединение трубчатых элементов, содер; жащее ниппель, и муфту, между которыми установлено фиксирующее устройство 21.Однако известное резьбовое быстроразьемное соединение трубчатых элементов не обеспечивает повышения надежности фиксации соединяемых элементов.Цель изобретения - повышение надежности фиксации соединяемых элементов от перемещений в любом направлении при ди.намических нагрузках.Указанная цель достигается тем, чтофиксирующее устройство выполнено в видепо меньшей мере одного трапецеидальногоподпружиненного клина, а на муфте обра зован наклонный паз под указанный клин,причем пружина установлена с стороныбольшего основания клина.На фиг. 1 представлено резьбовое быстроразъемное соединение, разрез; на фиг. 2 - 10сечение А - А на фиг. 1, на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - схемараспределения сил в соединении.Резьбовое быстроразъемное соединениетрубчатых элементов состоит из ниппеля 1,муфты 2, наклонного паза 3, трапецеидального клина 4 и пружины 5.Фиксация трубчатых соединяемых элементов производится следующим образом.Соединяемые ниппель 1 и муфта 2 свинчиваются в положение согласно конструкции, затем в наклонный паз 3 вводится 20 трапецеидальный клин 4, который поджимается с усилием около 5 кг, чем и достигается фиксация соединяемых элементов ототвинчивания или дальнейшего навинчива 896310ния их. Для обеспечения постоянногоконтакта поверхностей трапецеидальныхклиньев 4 с ниппелем 1 и муфтой 2 при динамических нагрузках в пазы 3 устанавливаются пружины 5,При разборке соединения трапецеидальные клинья 4 отжимаются через отверстиев месте выхода наклонного паза 3 на наружную поверхность муфты 2 для обеспечениясоответствующего поворота ниппеля 1 относительно муфты 2.1 ОПри действии на данное соединениединамических нагрузок происходит дальнейшее увеличение контакта поверхноститрапецеидального клина 4 с соответствующей поверхностью наклонного паза 3, чтоприводит к большой местной деформации,создавая дальнейшее повышение надежности соединения против отвинчивания.Изобретение обеспечивает надежнуюфиксацию соединяемых элементов от перемещений в любом направлении без выступающих частей стопорения, надежную фиксацию соединяемых элементов в значительном непрерывном диапазоне разворота ихотносительно друг друга, повышение надежности стопорения в широком диапазонединамических нагрузок и создает быстроразъемное соединение,Такое соединение трубчатых элементовможно применять в широком диапазонетолщин их стенок. В случае соединения тонкостенных элементов соединение обладаетч30достаточнои прочностью, так как масса,изъятая из стенок при выполнении паза,не сосредоточена в точке и в значительнойстепени компенсируется массой клина 4.Соединяемыми элементами могут бытьне только тела вращения (трубы, сферичес- з 5кие оболочки и т,д.), но и многогранники. В резьбовом соединении элементов когда диаметры малы или велики пазы могут быть изготовлены криволинейными, например, с радиусом кривизны несколько большим или меньшим радиуса кривизны наружной поверхности муфты, при этом увеличивается или уменьшается длина паза. Клин в этом случае, если он не гибкий, должен быть соответственно изогнут,Технико-экономический эффект от использования винтового быстроразъемного соединения трубчатых элементов в стадии производства и эксплуатации достигается за счет расширения допусков и повышения надежности.Формула изобретенияРезьбовое быстро разъемное соединение трубчатых элементов, содержащее ниппель и муфту, между которыми установлено фиксирующее устройство, отличающееся тем, что, с целью повышения надежности фиксации соединяемых элементов от перемещений в любом направлении при динамических нагрузках, фиксирующее устройство выполнено в виде по меньшей мере одного трапецеидального нагруженного пружиной клина, а на муфте выполнен наклонный паз под указанный клин, причем пружина установлена со стороны большего основания клина.Источники информациипринятые во внимание при экспертизе1. Авторское свидетельство СССР490956, кл. Г 16 В 39/10, 1971,2. Патент Франции2005368,кл. Г 16 1. 37/00, 1972, (прототип).Составитель Л. Зубок Редактор Н. Джуган Техред А. Бойкас Корректор Л. Шеньо Заказ1665/22 Тираж ЭО Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4
