Способ статического испытания свай на выдергивание и устройство для его осуществления

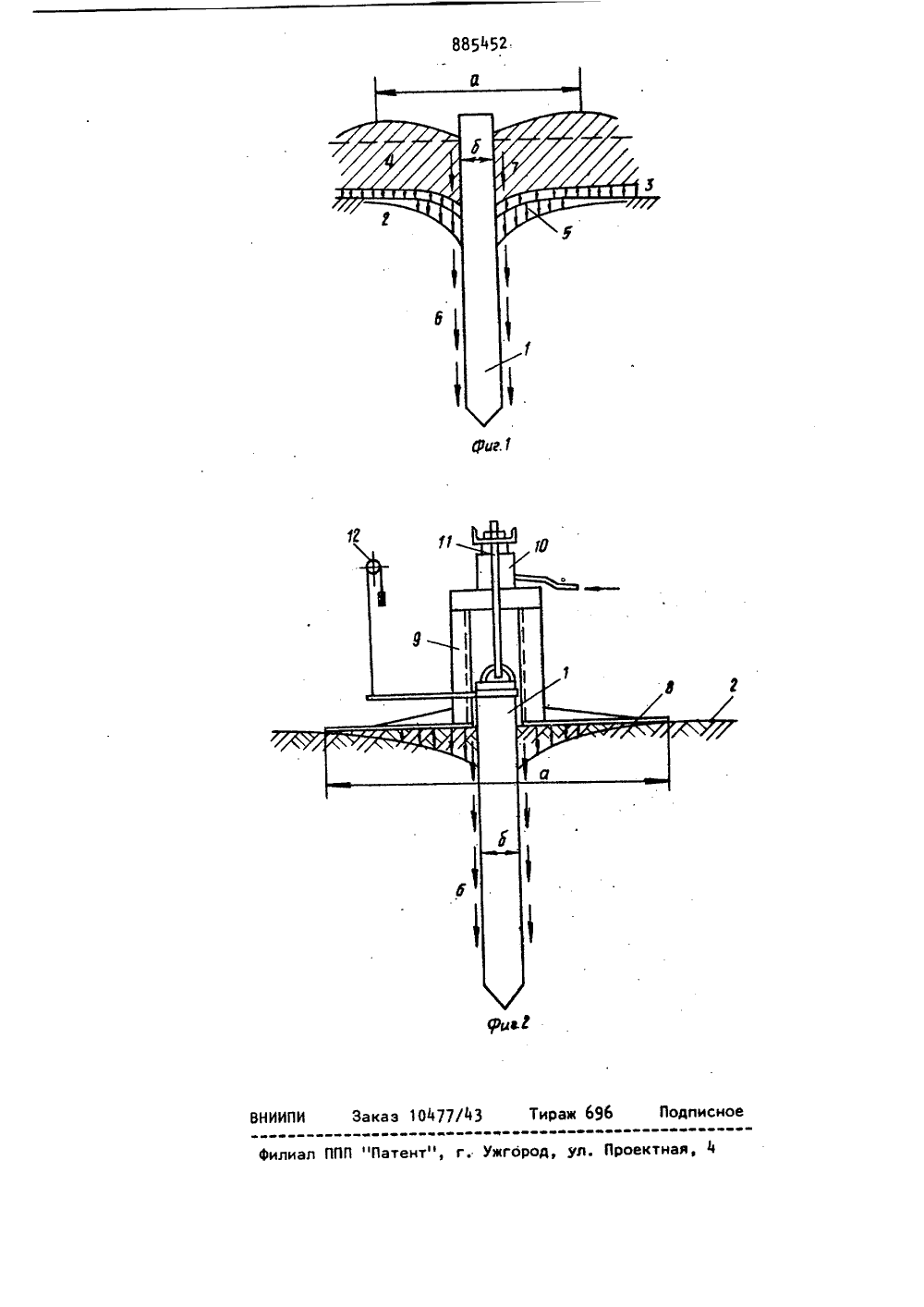

О П И С А Н И Е (и)885452ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциапистичесиихРеспублик(51)М. Кл. Е 02 0 33/О С 01 й 3/10 с присоединением заявки РЙ еударотеенный кемите СССР о делам изобретений и открытий3) Приорнт 1, Бюллетень Рй 4 Опубликовано 30 3) УДК 624. ,154. 8(088.8 ата опубликования описания 30. 11. 8(72) Автор изобретения остр дарственного проектнольского институтах сетей Уральское отделение Всесоюзного го изыскательского и научно-исследова энергетических систем и электрицес) Заявитель 4) СПОСОБ СТАТИЧЕСКОГО ИСПЫТАНИЯ СВАЙ НА ВЫДЕРГИВАНИЕ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЦ(ЕСТВЛЕНИЯв изм силом, домление,ной плисваи,от 25ецения ия способавклюцающ й и захват е приспосо форме спло центре для литы равна перечного изицеская схерзающего пучиаей; на фиг.2 м,Изобретение относится к строительству и предназначено для опреде ления несущей способности свай в промерзающих пучинистых грунтах.Наиболее близким техницеским решением к предлагаемому является способ статического испытания свай на выдергивание, включающий захват оголовника сваи силовым приспособлением, приложение выдергивающей на грузки и измерение перемещений сваи вверх по грунту. Способ осуществляю устройством, вклюцающим силовой кар кас с опорой и захватом, домкрат и измерительное приспособление 13.Известный способ и устройство дл его осуществления не позволяют выявить силы трения талого грунта с уцетом данного явления по результатам испытания свай.Цель изобретения - повышение эффективности испытаний свай.Поставленная цель достигается те что в способе статического испыта 2ния сваи на выдергивание в промерзающих пуцинистых грунтах включающим захват оголовника сваи силовым приспо-, соблением, приложение выщергивающей нагрузки и измерение перемещений сваи вверх по грунту, сжимают околосвайную поверхность путем передачи реактивной нагрузки от силового приспособления, причем величину реактивной нагрузки принимают равной величине сил морозного пучения грунта. Для осуществленвестном устройствевой каркас с спорорат и измерительноопора выполнена вты с отверстием впри этом площадь идо 100 площадей поиспытуемой сваи,На фиг. 1 показанама взаимодействия пронистого основания со40 50 Увеличение несущей способности сваи в грунтах средней плотности и влажности может достигать 20-354. Сторона а плиты принимается в соответствии с расстоянием между точками наибольшего пучения грунта 2 вокруг сваи 1, На расстояниях больше а нормальные силы 5 пучения стремятся,устройство для осуществления предлагаемого способа,Свая 1 (фиг. 1), погруженная в талый грунт 2 при промерзании грунта взимний период испытывает воздействиепромерзающего слоя 3 и мерзлого грунта М. Промерзающий слой при распучивании создает давление, нормальных сил 5пучения, которые воздействуют на мерзлый грунт 1 и талое основание, повы- ,0шая давление вокруг сваи в талом грунте 2 и соответственно силы 6 трения,при этом в мерзлом грунте 1, возникают силы сопротивления смерзания грунта 7.,5Установка (Фиг. 2) содержит сваю 1,погруженную в талый грунт 2, на поверхности которого уложена плита сотверстием в центре, в которое про.пущена свая 1. На плите 8 установлен силовой каркас 9, на которомсмонтирован домкрат 10, а к оголовкусваи крепится захват 11. На оголовоксваи крепится измерительное приспособление 12 для измерения перемещенийНа фиг. 1 б - сторона поперечногосечения сваи, а - расстояние междуточками наибольшего пучения грунтапри промерзании, На фиг. 2 б - сторона поперечного сечения сваи,а -сторона опорной плиты.Установка работает следующим образом.Гидравлический домкрат 10 череззахват 11 передает на сваю 1 нагруз 35ку, реакция от которой через силовойкаркас 9 распределяется на плиту ипередается на грунт 2. Плита 8 создает на поверхности , грунта 2 сжимающиенапряжения, равные нормальным силам5 пучения, которые приводят к ростугоризонтальных сжимающих напряженийи соответственно росту сил 6 трениягрунта 2 по боковой поверхности сваи.Рост сил 6 трения вызывает увеличе"ние общей несущей способности сваипо грунту,2. Измерение перемещенийизмерительным приспособлением 12 производится известным способом. к нулю, что позволяет ограничить сторону опорной плиты размером а.Сторона плиты принимается равной 5-10 сторон а поперечного сечения сваи. В этом случае вокруг сваи 1 под нагрузкой создаются напряжения одинаковые с напряжениями от сил морозного пучения. Для определения несущей способности сваи по талому грунту беэ учета слоя промерзания плита 8 располагается в котловане на глубине плоскости фронта промерзания. Предлагаемые способ и устройство для его осуществления позволяют определить несущую способность малонагруженной сваи в промерзающих пучинистых грунтах при замене давления от промерзающего слоя на давление опорной плиты и выявить соответствующую этим условиям несущую способность сваи. Использование устройства позволяет снизить стоимость испытаний и производить работы в благоприятный период года, не дожидаясь полного промерзания грунта.Формула изобретения1. Способ статического испытания свай на выдергивание в промерзающих пучинистых грунтах, включающий захват оголовка сваи силовым приспособлением, приложение выдергивающей нагрузки и измерение перемещений сваи вверх по грунту, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности испытаний, сжимают окэлосвайную поверхность путем передачи реактивной нагрузки от силового приспособления, причем величину реактивной нагрузки принимают равной величине сил морозного пучения грунта.2. Устройство для осуществления способа по и. 1, включающее силовой каркас с опорой и захватом, домкрат и измерительное приспособление, о т - л и ч а ю щ е е с я тем, что опора выполнена в виде сплошной плиты с отверстием в центре для сваи, при этом площадь плиты равна от 25 до 100 площадей поперечного сечения испытуемой сваи.Источники информации,принятые во внимание при экспертизегОСт 5686-78.885452 Фиг. и вниип филиал Заказ 10477/43 Тираж 696 ПодписноЮЮФЮЮЮЮ П "Патент", г. Ужгород, ул, Проектная, 4
