Генератор импульсов

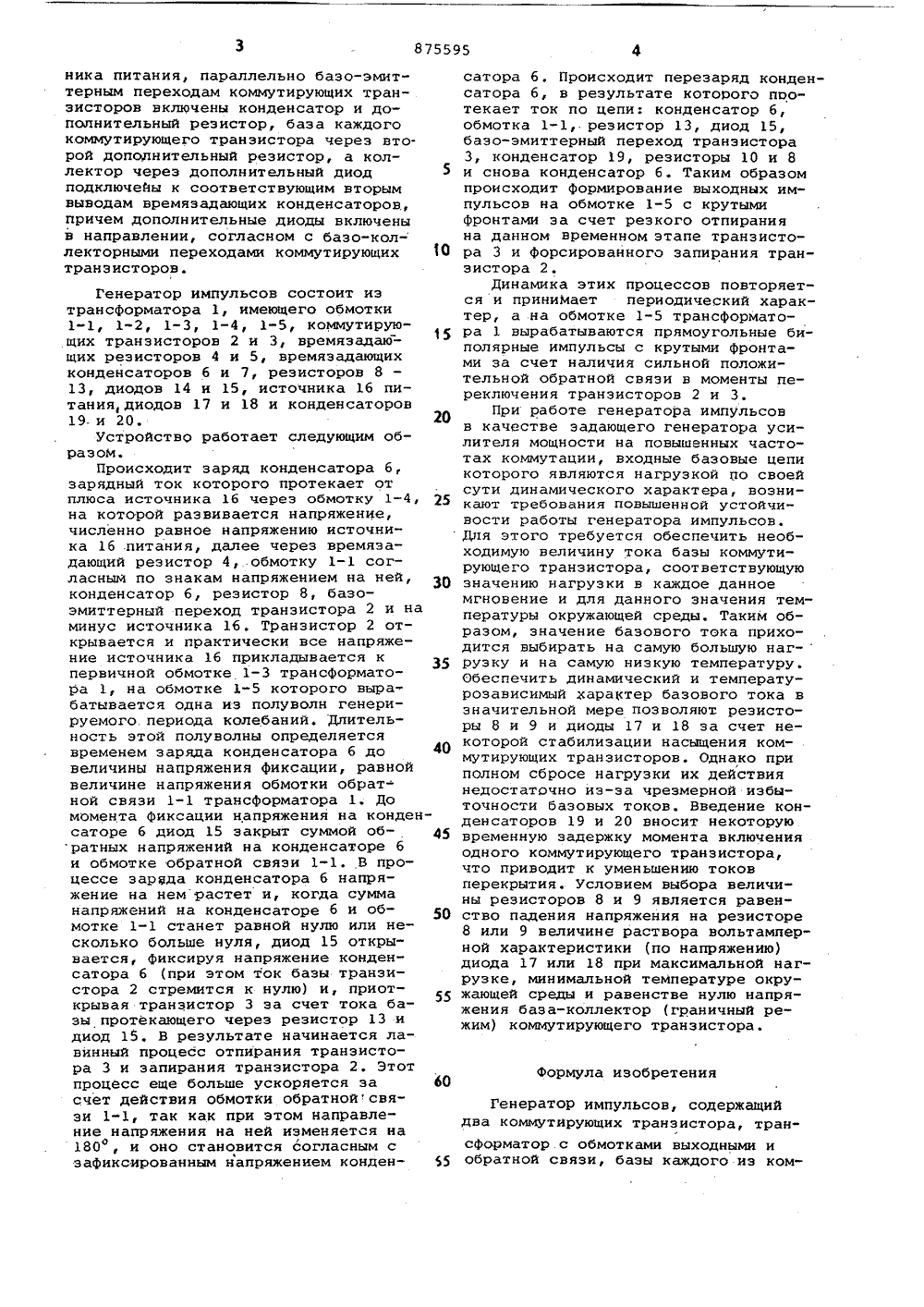

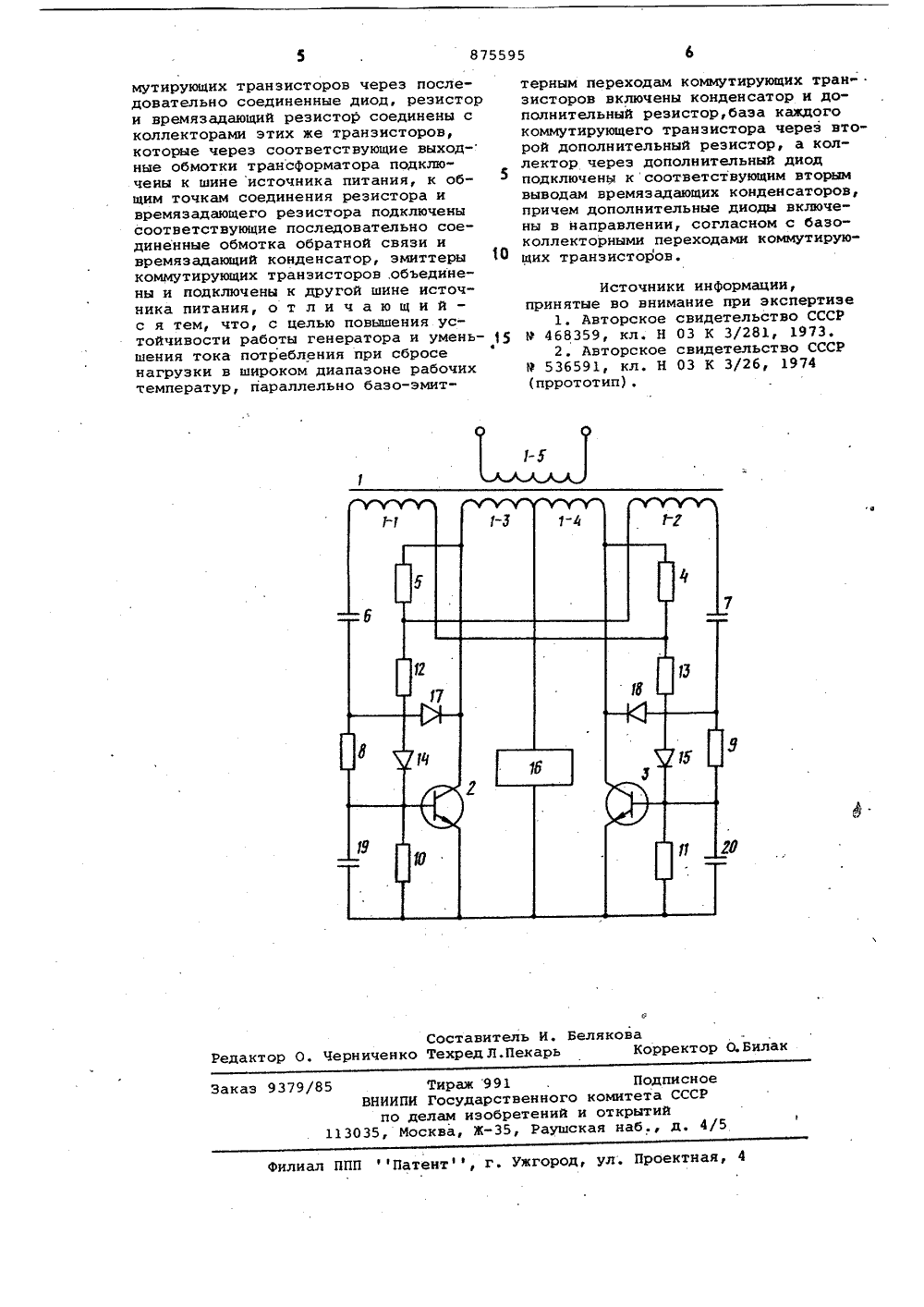

(5)М, Кл. Н 03 К 3/26 с присоединением заявки Нов Государственный комитет СССР по делам изобретений и открытий(53) УДК 621. 33088.8) Дата опубликования описания 23,10,81(71) Заявитель 54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может найти применение в системах автоматики и радиоэлектроники.Известен генератор импульсов, собранный по схеме Ройера 1).Известен также генератор импульсов, содержащий импульсные времязадающие мосты, выходной трансформатор с обмотками обратной связи, включенными в ветви импульсных времязадающих мостов и коммутирующие транзисторы, с диодами, шунтирующими баэоэмиттерные переходы этих транзисторов. 15Базы каждого из коммутирующих транзисторов через времязадающие конденсаторы, обмотки обратной связи и времязадающие резисторы соединены с коллекторами противоположных коммутиру ющих транзисторов и с коллекторами своих же коммутирующих транзисторов через диоды, дополнительно введенные резисторы и времязадающие резисторы, при этом выводы обмоток обратной свя зи через диоды соединены с дополнительно введенным переменным реэистором, включенным между полюсами источника питания, образующего совместно с соответствующими первичными,обмот1 ками трансформатора вторые ветви времязадающнх мостов 2.Однако известные генераторы неустойчивы в работе в качестве задающего генератора и в них значительный ток холостого хода.Цель изобретения - повышение устойчивости работы генератора и уменьшение тока потребления при сбросе нагрузки в широком диапазоне рабочихтемператур.Эта цель достигается тем, что в генераторе импульсов, содержащем два коммутирующих транзистора, трансформатор с обмотками выходными и обратной связи, базы каждого из коммутирующих транзисторов через последо" вательно соединенные диод, резистор и времязадающий резистор соединЕны с коллекторами этих же транзисторов, которые, через соответствующие выход" ные обмОтки трансформатора подключены к шине источника питания, к об" щим точкам соединения резистора и времязадающего резистора подключены соответствующие последовательно сое-диненные обмотка обратной связи и времязадающий конденсатор, эмиттеры коммутирующих транзисторов объединены и подключены к другой шине источника питания, параллельно базо-эмиттерным переходам коммутирующих транзисторов включены конденсатор и дополнительный резистор, база каждого коммутирующего транзистора через второй дополнительный резистор, а коллектор через дополнительный диод подключейы к соответствующим вторым выводам времязадающих конденсаторов, причем дополнительные диоды включены в направлении, согласном с базо-коллекторными переходами коммутирующих транзисторов.Генератор импульсов состоит иэ трансформатора 1, имеющего обмотки 1-1, 1-2, 1-3, 1-4, 1-5, коммутирующих транзисторов 2 и 3, времязадан= щих резисторов 4 и 5, времязадающих конденсаторов 6 и 7, резисторов 8 13, диодов 14 и 15, источника 16 питания, диодов 17 и 18 и конденсаторов 19 и 20. 20Устройство работает следующим образом.Происходит заряд конденсатора 6, зарядный ток которого протекает от плюса источника 16 через обмотку 1-4, 25 на которой развивается напряжение, численно равное напряжению источника 16 питания, далее через времязадающий резистор 4,.обмотку 1-1 согласным по знакам напряжением на ней, конденсатор 6, резистор 8, базоэмиттерный переход транзистора 2 и на минус источника 16. Транзистор 2 открывается и практически все напряжение источника 16 прикладывается к первичной обмотке 1-3 трансформатора 1, на обмотке 1-5 которого вырабатывается одна из полуволн генерируемого.периода колебаний. Длительность этой полуволны определяется временем заряда конденсатора 6 до 40 величины напряжения фиксации, равной величине напряжения обмотки обрат- ной связи 1-1 трансформатора 1До момента фиксации напряжения на конденсаторе 6 диод 15 закрыт суммой об ратных напряжений на конденсаторе 6 и обмотке обратной связи 1-1, В процессе заряда конденсатора 6 напряжение на немрастет и, когда сумма напряжений на конденсаторе 6 и обмотке 1-1 станет равной нулю или несколько больше нуля, диод 15 открывается, фиксируя напряжение конденсатора 6 (при этом ток базы транзистора 2 стремится к нулю) и, приоткрывая транзистор 3 эа счет тока базы протекающего через резистор 13 и диод 15. В результате начинается лавинный процесс отпирания транзистора 3 и запирания транзистора 2. Этот процесс еще больше ускоряется за 60 счет действия обмотки обратнойсвязи 1-1, так как при этом направление напряжения на ней изменяется на 180 , и оно становится согласным с зафиксированным напряжением конден сатора 6. Происходит перезаряд конденсатора 6, в результате которого поотекает ток по цепи: конденсатор 6, обмотка 1-1, резистор 13, диод 15, базо-эмиттерный переход транзистора 3, конденсатор 19, резисторы 10 и 8и снова конденсатор 6. Таким образомпроисходит формирование выходных импульсов на обмотке 1-5 с крутыми фронтами эа счет резкого отпирания на данном временном этапе транзистора 3 и форсированного запирания транзистора 2.Динамика этих процессов повторяется и приниМает периодический характер, а на обмотке 1-5 трансформатора 1 вырабатываются прямоугольные биполярные импульсы с крутыми фронтами за счет наличия сильной положительной обратной связи в моменты переключения транзисторов 2 и 3.При работе генератора импульсов в качестве задающего генератора усилителя мощности на повышенных частотах коммутации, входные базовые цепи которого являются нагрузкой по своей сути динамического характера, возникают требования повышенной устойчивости работы генератора импульсов.Для этого требуется обеспечить необходимую величину тока базы коммутирующего транзистора, соответствующую значению нагрузки в каждое данноемгновение и для данного значения температуры окружающей среды. Таким образом, значение базового тока приходится выбирать на самую большую нагрузку и на самую низкую температуру. Обеспечить динамический и температурозависимый характер базового тока взначительной мере позволяют резисторы 8 и 9 и диоды 17 и 18 за счет некоторой стабилизации насыщения коммутирующих транзисторов. Однако при полном сбросе нагрузки их действия недостаточно из-эа чрезмерной избыточности базовых токов. Введение конденсаторов 19 и 20 вносит некоторуювременную задержку момента включения одного коммутирующего транзистора, что приводит к уменьшению токов перекрытия. Условием выбора величины резисторов 8 и 9 является равенство падения напряжения на резисторе8 или 9 величине раствора вольтамперной характеристики (по напряжению)диода 17 или 18 при максимальной нагрузке, минимальной температуре окружающей среды и равенстве нулю напряжения база-коллектор (граничный режим) коммутирующего транзистора.Формула изобретенияГенератор импульсов, содержащий два коммутирующих транзистора, трансформатор с обмотками выходными и обратной связи, базы каждого из ком875595 Составитель И, Беляковаерниченко Техред Л.Пекарь Корректор О.Била дакт Подписноетета СССРрытийаб., д, 4/ Тираж 991 ВНИИПИ Государственного по делам изобретений и 35, Москва, Ж, РаушсЗаказ 9379/ омиот илиал ППП Патентф, г. Ужгород, ул. Проектная, 4 мутирующих транзисторов через последовательно соединенные диод, резистори времязадающий резистор соединены сколлекторами этих же транзисторов,которые через соответствующие выходные обмотки трансформатора подключены к шине источника питания, к общим точкам соединения резистора ивремяэадающего резистора подключенысоответствующие последовательно соединенные обмотка обратной связи ивремязадающий конденсатор, змиттерыкоммутирующих транзисторов .объединены и подключены к другой шине источника питания, о т л и ч а ю щ и й -с я тем, что, с целью повышения устойчивости работы генератора и уменьшения тока потребления при сбросенагрузки в широком диапазоне рабочихтемператур, параллельно базо-эмиттерным переходам коммутирующих транзисторов включены конденсатор и дополнительный резистор,база каждогокоммутирующего транзистора через второй дополнительный резистор, а коллектор через дополнительный диодподключены ксоответствующим вторымвыводам времязадающих конденсаторов,причем дополнительные диоды включены в направлении, согласном с базоколлекторными переходами коммутирую щих транзисторов. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР15 Р 468359, кл. Н 03 К 3/281, 1973.2. Авторское свидетельство СССРР 536591, кл. Н 03 К 3/26, 1974
