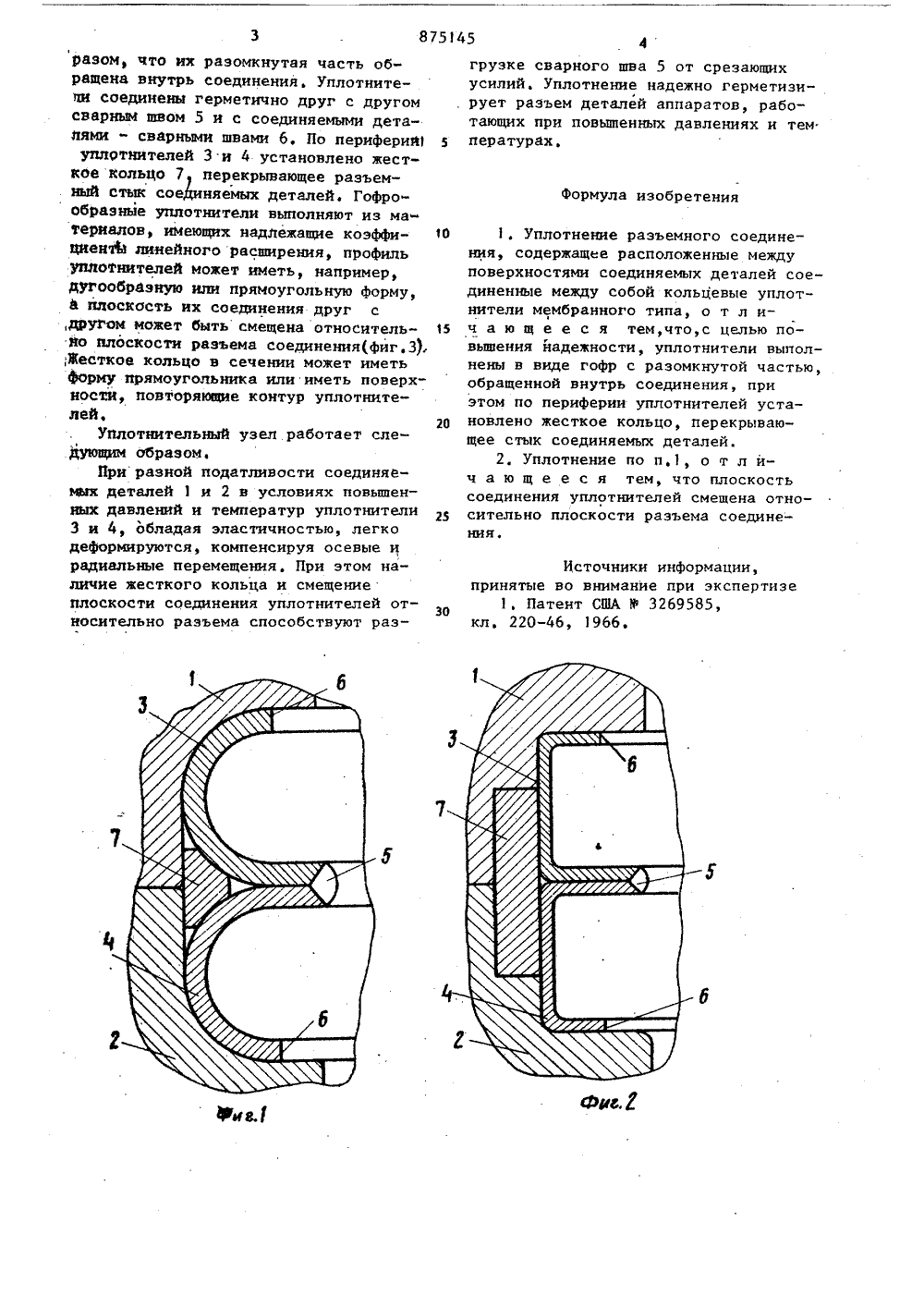

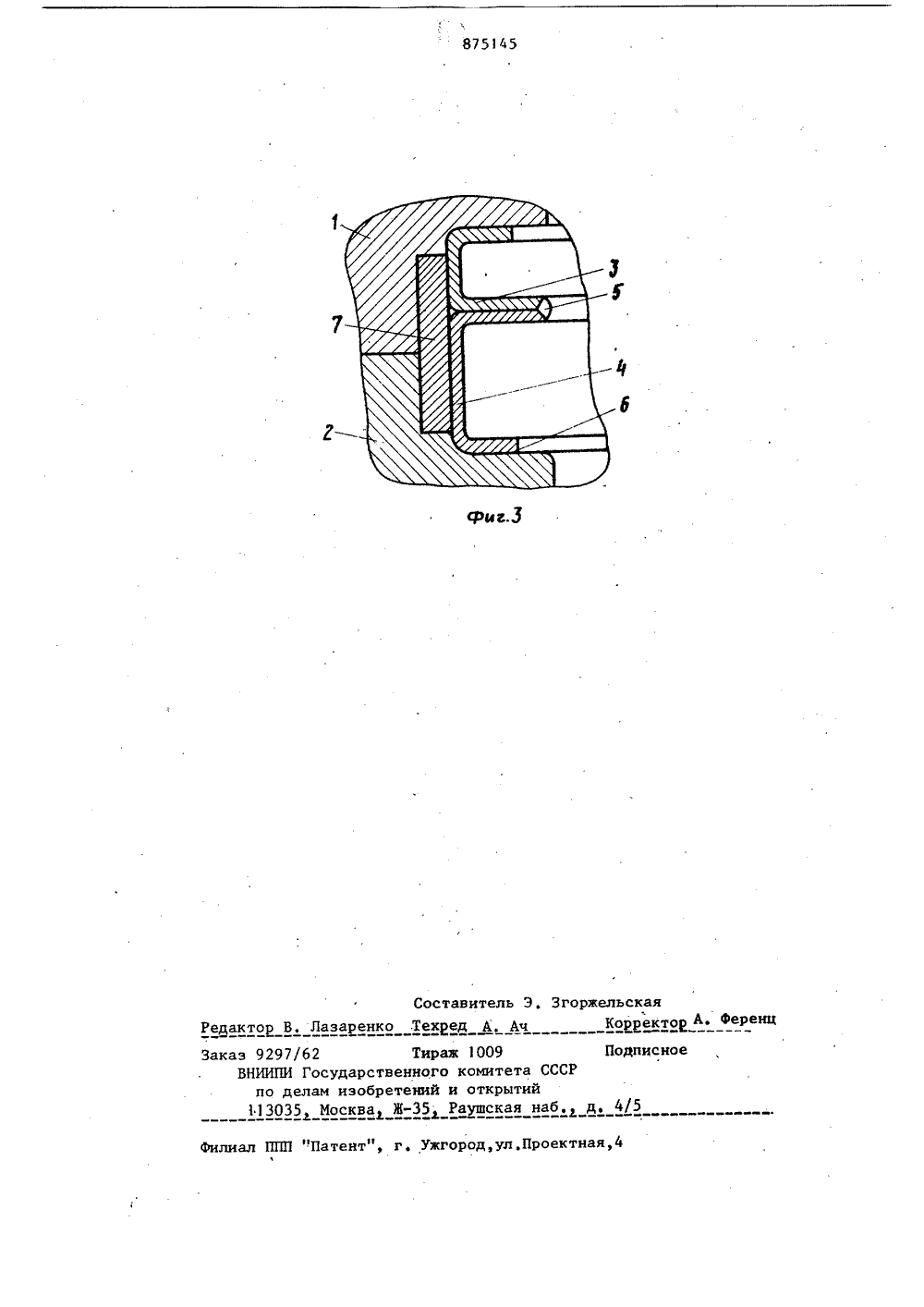

Уплотнение разъемного соединения

Номер патента: 591595

Опубликовано: 05.02.1978

Авторы: Бельферман, Рубин, Созаев, Трубилов, Чулков

МПК: F01D 11/00

Метки: горизонтального, корпуса, паровой, разъема, турбины, уплотнение

...цель достигается тем, что уплотнительные элементы выполнены с длиной, составляющей 0,7 - 0,8 ширины фланца корпуса в месте их установки, а на примыкаю. щей к дну паза поверхности каждого элемента выполнены чередующиеся поперечные прорези.На фиг,показана конструкция уплотнения горизонтального разъема корпуса паровой турбины; на фиг. 2 - то же, поперечный разрез.Уплотнение горизонтального разъема корпусатурбины содержит размещенные в продольных пазах 2 верхнего фланца 3 подвижные уплотнительные элементы 4 прямоугольного сечения. На примыкающей к дну паза 2 поверхности 5 каждого элемента 4 выполнены поперечные прорези б и выступы 7, При деформации корпуса и, следовательно, деформации фланцевого соединения горизонтального разъема благодаря...

Номер патента: 591643

Опубликовано: 05.02.1978

Авторы: Зраковский, Сосенков

МПК: F16J 15/08

Метки: герметизации, кольцевым, соединения, уплотнителем, фланцевого

...винтовые пары).Местные стягивающие усилия создаются при помощи навинчивания гаек 4 на шпильки 3, Эти усилия воздействуют на части 1 и 2, кольца 5 и 6, прокладки 8 и распорные устройства 9, в результате чего пройсходит герметизация частей 1 и 2 между собой. Обычно эту операцию осуществляют в период сборки фланцевого соединения. При этом качество герметизации может оказаться неудовлетворительным. Окончательную герметизацию частей 1 и 2 осуществляют путем приложения радиальных усилий в плоскости, перпендикулярной оси соединения, при помощи нажимных органов 10. Эти усилия преобразуются на распорных устройствах 9 в усилия, обратные по направлению стягивающим усилиям, в результате чего на прокладки 8 воздействует дополнительное деформируюгцее...

Номер патента: 808760

Опубликовано: 28.02.1981

Авторы: Баштан, Корляков, Левин, Охлопков, Чукардин

МПК: F16L 23/16

Метки: горизонтального, разъема, уплотнение

...перфо;ированный лоток 7,который размещается в камере 4, абоковая поверхность 8 бурта выпоз ненс расширяющим камеру снизу вверхуклоном, В лотке 7 может быть распо.ложен нагреватель 9, расплавляющийуплотнительный материал, не смачиваО ющий поверхность конструкционного ма808760 Формула изобретения г 8 ВНИИПИ Заказ 37038 Тираж 1017 Подписное Филиал ППП "Патент",г,ужгород,ул.Проектная,4 териала, В отдельном случае нагревателем может быть рабочая среда. Камера 4 и лоток 7 сообщаются через отверстия 10 в последнем и устанавливается общий уровень 11 расплавленного, уплотнительного материала.Камера 4 переходит в зазор 12 междуверхним 3 и нижним 1 элементамиразъема, в этом зазоре т"кже имеетсяуплотнитель, замороженный в зонехолодильника...

Номер патента: 1740837

Опубликовано: 15.06.1992

Авторы: Зимин, Требухин, Трусов

МПК: F16J 15/34

Метки: кольцом, подвижного, соединения, уплотнения, эластичным

...между двумя цилиндрическими поверхностями, одна из которых подвижна, и сжимают по торцам, причем кольцо устанавливают относительно подвижной цилиндрической поверхности с большим зазором, чем относительно неподвижной. 2 ил,При этом если подвижным является внутреннее сопряжение, то зазор а должен быть больше зазора Р,Если подвижным является наружное сопряжение, то зазор ,о должен быть больше а, После установки кольцо сжимают шайбами 4 по торцам и деформируют до обеспечения герметичности по наружному и внутреннему диаметрам, При сжатии кольца силами Р вследствие наличия определенного соотношения размеров уплотняемых деталей сначала уплотняется сопряжение с меньшим зазором (неподвижное), а затем - с большим (подвижное); Этим...

Номер патента: 44754

Опубликовано: 31.10.1935

Автор: Бороздин

МПК: F16J 15/08

Метки: высокого, давления, соединения, трубопроводов, уплотнение, фланцевого

...что вызывает излишнее утяжеление конструкции фланцевых соединений и увеличение диаметра болтов или шпилек,В устранение этих недостатков фланцевых соединений трубопроводов высокого давления изобретением предлагается такое соединение уплотнительной прокладкой в виде кольца из мягкого металла (свинец, красная отожженная медь, серебро или др.), которое зажимается между двумя плоскостями во фланцах, скошенными под тупым углом к осп трубопровода.На фиг. 1 чертежа показано в разрезе все соединение с предлагаемым уплотнением, а на фиг, 2 - деталь его,Из чертежа видно, что в торцевых кромках соединяемых труб - точнее, во фланцах их - проточены конические параллельные поверхности а, а, между которыми помещается уплотняющее прокладочное кольцо Ь из...
