Пуансон для калибровки концов труб при экспандировании

Номер патента: 871919

Автор: Учаев

ZIP архив

Текст

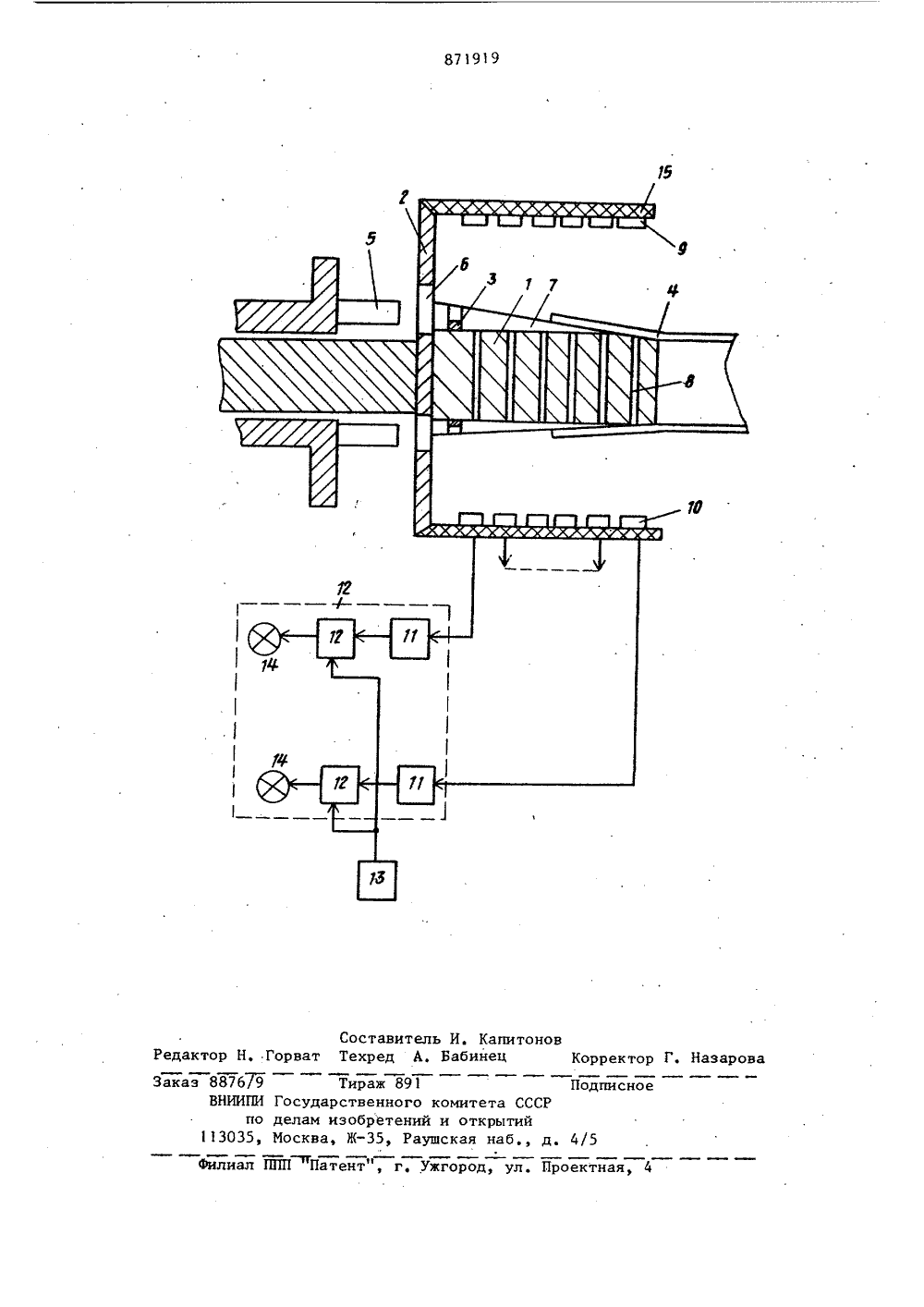

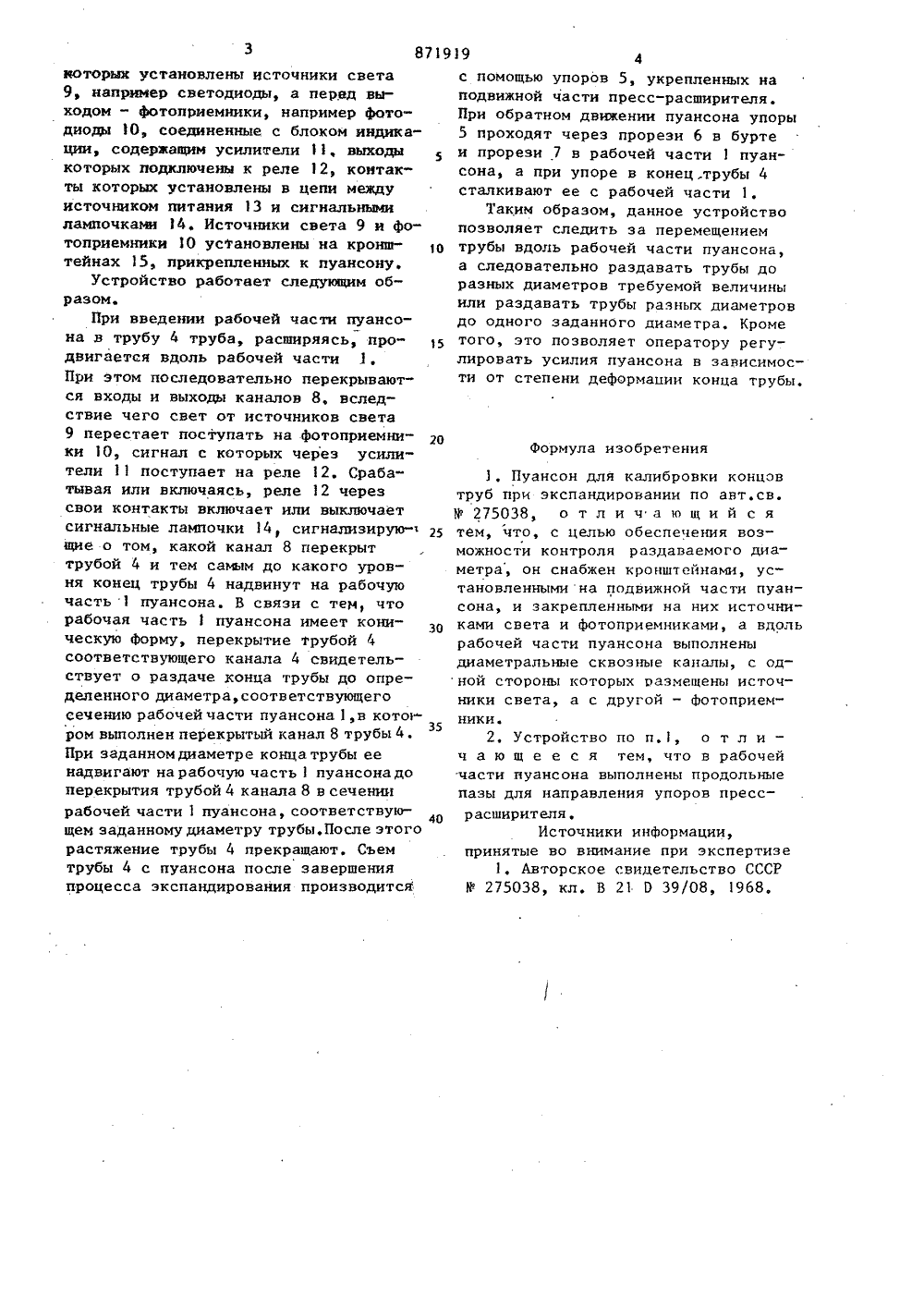

Союз СоветскикСоциапистическин.Республик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 871919ва делан нэабретеннй н атнрытнй(54) ПУАНСОН ДЛЯ КАЛИБРОВКИ КОНЦОВ ТРУБ ПРИ ЭКСПАНДИРОВАНИИ Изобретение относится к раздачедиаметра труб обработкой давлением.По основному авт.св, У 275038известен пуансон для калибровки концов труб, содержащий рабочую частьконусообразной формы с буртом и кольцевыми проточками на рабочей поверхности под уплотняющие манжеты. Буртпуансона выполнен с прорезями для, прохода съемных упоров пресс-расширителя 111,Недостатком известного устройстваявляется отсутствие возможности контроля за продвижением конца труб, которое связано с диаметром трубы,Цель изобретения - обеспечение35возможности контроля раздаваемогодиаметра.Поставленная цель достигается тем,что пуансон с буртом, имеющим прорези с кольцевыми проточками на егорабочей поверхности под уплотняющиеманжеты, снабжен кронштейнами, установленными на подвижной части пуансона, и закрепленными на них источникамн света и фотоприемниками, а вдольрабочей части пуансона выполнены диаметральные сквозные каналы, с однойстороны которых размещены источникисвета, а с другой - фотоприемники,В рабочей части пуансона выполненытакже продольные пазы для проходаупоров пресс-расширителя.На чертеже схематично изображеноустройство,Устройство состоит из. рабочейчасти конусообразной формы 1, назаднем конце которой имеется бурт2 с прорезями и проточка, в которойимеются уплотнительные манжеты 3.Труба 4 находится в процессе зкспандирования на рабочей части 1, Прессрасширитель имеет упоры 5, установ-.ленные с возможностью прохода черезпрорези 6 в бурте 2 и прорези 7 врабочей части 1 пуансона. Вдоль длины рабочей части выполнены диаметральные сквозные каналы 8, перед входом8719 Формула изобретения которых установлены источники света 9, например светодиоды, а перед выходом - фотоприемники, например фото- диоды 10, соединенные с блоком индикации, содержащим усилители 11, выходы которых подключены к реле 12, контакты которых установлены в цепи между источником питания 13 и сигнальными лампочками 14. Источники света 9 и фотоприемники 10 установлены иа кронштейнах 15, прикрепленных к пуансону.Устройство работает следующим образом.При введении рабочей части пуансона в трубу 4 труба, расширяясь, продвигается вдоль рабочей части 1 .При этом последовательно перекрываются входы и выходы каналов 8, вследствие чего свет от источников света Я перестает поступать на фотоприемники 10, сигнал с которых через усилители 11 поступает на реле 12. Срабатывая или включаясь, реле 12 через свои контакты включает или выключает сигнальные лампочки 4, сигнализирую- д 5 щне о том, какой канал 8 перекрыт трубой 4 и тем самым до какого уровня конец трубы 4 надвинут на рабочую часть 1 пуансона. В связи с тем, что рабочая часть 1 пуансона имеет коническую Форму, перекрытие трубой 4 соответствующего канала 4 свидетельствует о раздаче конца трубы до определенного диаметра, соответствующего сечению рабочей части пуансона 1,в кото ром выполнен перекрытый канал 8 трубы 4. При заданномдиаметре концатрубы ее надвигают нарабочую часть 1 пуансонадо перекрытия трубой 4 канала 8 в сечении рабочей части 1 пуансона, соответствующем заданному диаметру трубы. После этого растяжение трубы 4 прекращают. Съем трубы 4 с пуансона после завершения процесса экспандирования производится 19 4с помощью упоров 5, укрепленных на подвижной части пресс-расширителя. При обратном движении пуансона упоры 5 проходят через прорези 6 в бурте и прорези 7 в рабочей части 1 пуансона, а при упоре в конец, трубы 4 сталкивают ее с рабочей части 1.Таким образом, данное устройство позволяет следить за перемещением трубы вдоль рабочей части пуансона, а следовательно раздавать трубы до разных диаметров требуемой величины или раздавать трубы разных диаметров до одного заданного диаметра, Кроме того, это позволяет оператору регулировать усилия пуансона в зависимости от степени деформации конца трубы,Пуансон для калибровки концов труб при экспандированин по авт.св.1 Ф 275038, о т л и ч а н щ и й с я тем, что, с целью обеспечения возможности контроля раздаваемого диаметра, он снабжен кронштейнами, установленными на подвижной части пуансона, и закрепленными на них источникамн света и фотоприемниками, а вдоль рабочей части пуансона выполнены диаметральные сквозные каналы, с одной стороны которых размещены источники света, а с другой - фотоприемники.2. Устройство по и,1, о т л и - ч а ю щ е е с я тем, что в рабочей части пуансона выполнены продольные пазы для направления упоров прессрасширителя,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР У 275038, кл. В 21 О 39/08, 1968.871919 Составитель И. КапитонГорват Техред А, Бабинец Редакто Подписи ета СССР к открытииая наб., д 4/ Филиал тент", г, Ужгород, ул, Проектн 887679 Тир ВНИИПИ Государствпо делам иэоб 13035, Москва, Жного ктенийРаув Корректор Г. Назарова

Смотреть

Заявка

2877225, 01.02.1980

Заявитель

УЧАЕВ ЮРИЙ ФЕДОРОВИЧ

МПК / Метки

МПК: B21D 39/08

Метки: калибровки, концов, пуансон, труб, экспандировании

Опубликовано: 15.10.1981
