Устройство для копирования рулонных микрофильмов на везикулярную пленку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 871139
Автор: Жилин
Текст

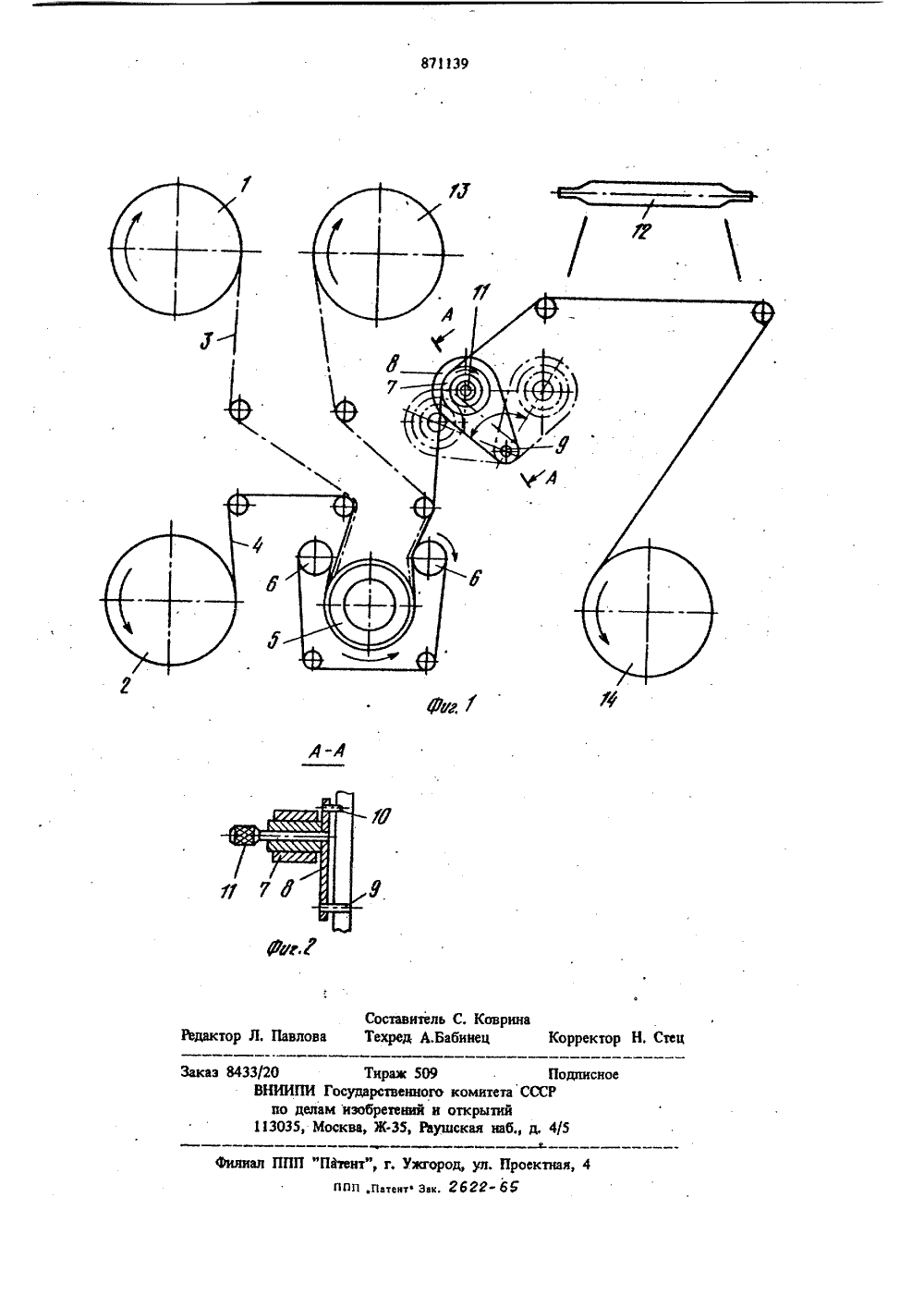

ОП ИСАНИЕИЗОБРЕТЕНИЯОРОМУ СИДЕЕЛСУ Союз СоветсиикСоцивлистичвсиикРвспублии и 871 139(23) Приоритет -Опубликовано 07 1 О 81 Ьоллетень М 37 ао долам изобретений и открытийДата опубликования описании 07,10.81(54) УСТРОЙСТВО ДЛЯ КОПИРОВАНИЯ РУЛОННЫХ МИКРОФИЛЬМОВ НА ВЕЗИКУЛЯРНУ 10 ПЛЕНКУИзобретение относится к репрографни, в частности к устройствам для контактного непрерыв. ного копирования ручонных микрофильмов на везикулярную пленку.Известно устройство для контактного копи. ровання рулонных микрофильмов на везнкулярную пленку, содержащее узлы экспонирования, термопроявления, регулирования степени нагрева и фиксирования, лентопротяжный механизм, подающие и приемные кассеты негаптвпой плен. ки и фотоносителя в отдельности 111, В данном устройстве узел регулирования степени на. грева состоит из ролика, контактирующего с . везикулярным фотоноснтелем и укрепленного на вращающемся вокруг осн секторе. Прн изменении угла поворота сектора изменяется по. ложение ролика и изменяется угол охвата веэикулярным фотоносителем узла проявления, С изменением угла охвата меняется время проявления веэикулярной пленки прн определенной постоянной температуре узла проявления.Это устройство наряду со сложной и гро.моэдкой конструкцией не имеет возможности выводить узел проявления из контаКта с вези. кулярным фотоносителем при заправке его вустройство и прн создании аварийной ситуации,Наиболее б/птзкнм по технической сущностик изобретению является аппарат, содержащийузлы экспонирования, термопроявления и фикФсирования,пленки, подающие и приемные кас.сеты для оригинального микрофильма и везикулярной пленки н роликовый лентопротяжныймеханизм (21В аппарате узел проявления вы.полнен в виде неподвижного нагретого цнлинд. 0Недостатком такого аппарата является то,что неподвижный узел проявления имеет постоянный угол охвата его везикулярцой пленкой и,следовательно, обладает постоянным временем тф проявления. На процесс проявления можно вли- ять лишь изменением степени нагрева самогоузла проявленн., а установленный неподвижноаузел проявления не позволяет выводить егоиэ контакта с везикулярным фотоносителем при ф настройке аппарата и при создании аварийнойситуации.Целью изобретения является расширениеэксплуатационных возможностей при работе на8711аппарате и обеспечение стабилизации процессапроявления,Цель достигается тем; что устройство снаб.жено установленным с возможностью поворотарычагом, па котором расположен. цилиндр узлатермопроявления, причем рычаг содержит фик.саторы положения цилиндра.На фиг, 1 изображена принцйпиальная схемаустройства для копирования рулонных микро.фильмов нэ веэикулярную пленку; на фиг. 2 -разрез А.А на фиг, 1,Устройство состоит из подающих кассет 1и 2 соответственно для оригинального микро.фильма 3 и веэикулярной пленки 4, узла экспо.пирования 5 с ведущими валиками 6 лентопро.тяжного механизма, узла термопроявления, который выполнен в виде нагреваемого цилинд.ра 7, укрепленного на поворотном рычаге 8с осью вращения 9, фиксатора положения 10,установленного на рычаге 8, и рукоятки 11поворота цилиндра 7, узла фиксирования 12,приемных кассет 13 и 14 соответственно дляоригинального микрофильма 3 и копии микро.фильма на везикулярпой пленке 4.Нагрев цилиндра 7 узла проявления происходит известными средствами, например, электроспиралью (не показано).Устройство работает следующим образом.С подающих кассет 1 и 2 оригинальный мик.рофильм 3 и везикулярная пленка 4 поступают, в лентопротяжный механизм с ведущийся ва.ЭОликами 6 и проходят через узел экспониро.вания 5, после чего оригщильный микрофильм3 поступает в приемную кассету 13, а проэкс.понированная веэикулярная пленка 4 поступает на цилиндр 7 узла проявлепя и далее че. ззрез узел фиксирования 12 на приемную кассе.ту 14. При изменении с помощью рукоятки 11и фиксатора положения 10 угла поворота рыча. 394га 8 вокруг оси 9 изменяется положение узла проявления, что приводит к изменению угла ох.вата везикулярной пленкой 4 цилиндра 7 или вообще к выводу последнего из контакта с пленкой,Использование изобретения позволяет влиять на процесс проявления не только изменением степени нагрева самого цилиндра узла прояв.пения, но и изменением времени проявления везикулярной плевки, а за счет возможности вывода узла проявления из контакта с везикулярной пленкой расширяются эксплуатацион. , ные возможности при работе на аппарате.Формула изобретенияУстройство для копирования рулонных микрофильмов на веэикулярную пленку, содержащее узлы экспонирования, термопроявления в виде цилиндра и фиксирования, подающие и приемные кассеты для оригинального микро.фильма и везикулярной пленки и роликовый лентопротяжный механизм, о т л и ч а ю щ е.е с я тем, что, с, целью расширения эксплуатационных воэможностей и обеспечения стабилизации процесса проявления, оно снабжено установленным с воэможностью поворота рычагом, на котором расположен цилиндр узла тер.мопроявления, причем рычаг содержит фиксаторы положения цилиндра.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 443355,кл, 6 03 В 27/32, 1973.2. Проспект аппарата "Сара-Качаг ргптегргосеааог" фирмы Сара Еуцргпепт ОпзИе 1Великобритания, 1966 (прототип)87139 оставителв С, Ковринаехред А.Бабийец Корректор Н. Стец Л, Павлов аэ 8433/20ВНИИ коми ткры 4 ППП "Патент", г. Ужгород, ул. Проек п пи,пате нтск звк, 2 б 22- б " Тираж 509ПИ Государственногопо делам иэобретеай и о035, Москва, Ж, Рауш Потета СССРмнаб., д, 4/5
