Узловое соединение ребристых деревянных панелей с каркасом пространственной конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

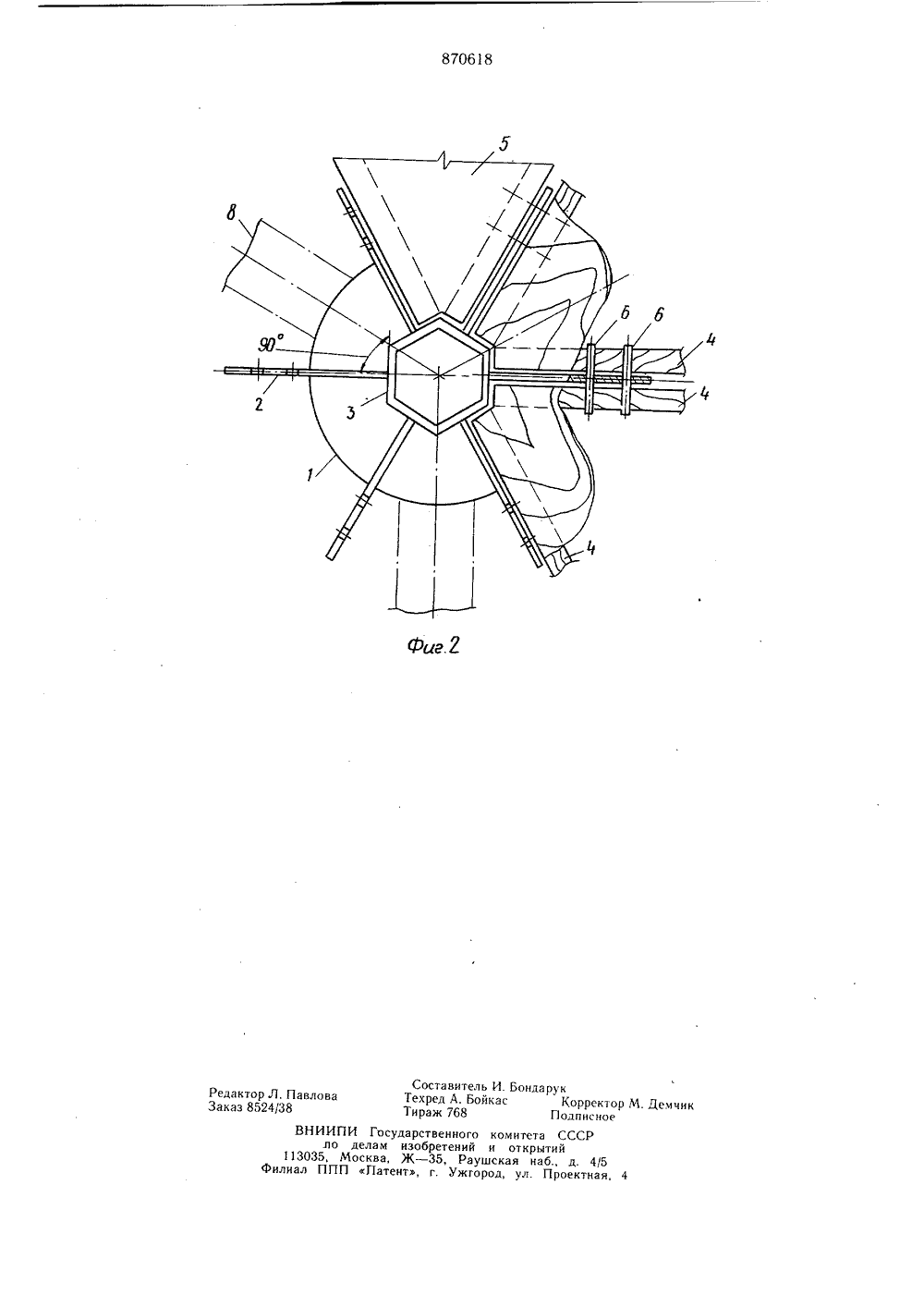

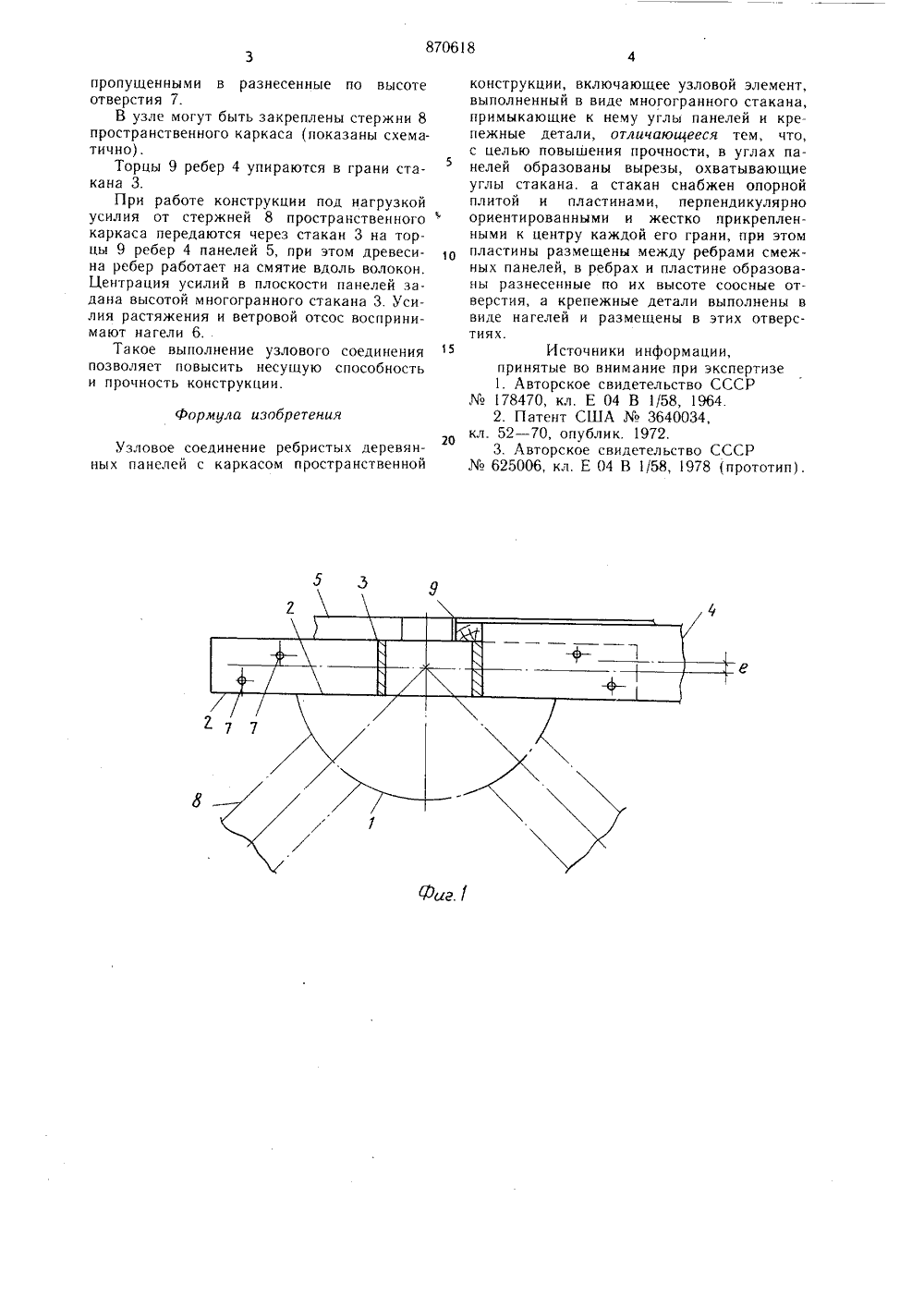

Союз СоветскикСоциалистическикРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительное к авт. свид-вlт им. В. В. Куйбьнвевай.и проектный институти обшественных(54) УЗЛОВОЕ СОЕДИНЕНИЕ РЕБРИСТЫХ ДЕРЕВЯННЫХ ПАНЕЛЕЙ С КАРКАСОМ ПРОСТРАНСТВЕННОЙ КОНСТРУКЦИИзобретение относится к области ст тельства и может быть использовано в честве узловых соединений панелей с р странственным каркасом.Известно узловое соединение, вщее стержни и узловую соедини ю форсунку 1.Недостатком такого соединения является его невысокая несущая способность.Известно узловое соединение пространственно расположенных панелей, выполненное в виде шарнирного соединения 2.Недостатком этого соединения является повышенная трудоемкость изготовления.близким по технической сущретению является узловое соеистых деревянных панелей с ространственной конструкции, узловой элемент, выполненный огранного стакана, примыкаю- углы панелей и крепежные деключаю тел ьну На фиг. 1ие, вид сбокверху. зображ на ф но узло е соединео же, вид плиту 1к центру оединение включает опо очность такого узлотаточна.бретения является п ого сое вышени щ с пластинами 2 граней стакана Пластины р панелей 5 и соеп ик епленны ребрами 4 агелями 6,змещены межд динены с ними Наиболее ности к изоб динение ребр каркасом п включающее в виде мног щие к нему тали 3,Однако п динения недо Целью из прочности.Это достигается тем, что в узловом соединении ребристых деревянных панелей с каркасом пространственной конструкции, включающем узловой элемент, выполненный в виде многогранного стакана, примыкающие к нему углы панелей и крепежные детали, в углах панелей образованы вырезы, охватывающие углы стакана, а стакан снабжен опорной плитой с пластинами перпендикулярно ориентированными и жестко прикрепленными к центру каждой его грани, при этом пластины размещены между ребрами смежных панелей, в ребрах и пластине образованы разнесенные по их высоте соосные отверстия, а крепежные детали выполнены в виде нагелей и размещены в этих отверстиях.пропущенными в разнесенные по высоте отверстия 7.В узле могут быть закреплены стержни 8 пространственного каркаса (показаны схематично).Торцы 9 ребер 4 упираются в грани стакана 3.При работе конструкции под нагрузкой усилия от стержней 8 пространственного каркаса передаются через стакан 3 на торцы 9 ребер 4 панелей 5, при этом древесина ребер работает на смятие вдоль волокон. Центрация усилий в плоскости панелей задана высотой многогранного стакана 3. Усилия растяжения и ветровой отсос воспринимают нагели 6.Такое выполнение узлового соединения позволяет повысить несущую способность и прочность конструкции.формула изобретенияУзловое соединение ребристых деревянных панелей с каркасом пространственной конструкции, включающее узловой элемент, выполненный в виде многогранного стакана, примыкающие к нему углы панелей и крепежные детали, отличающееся тем, что, с целью повышения прочности, в углах панелей образованы вырезы, охватывающие углы стакана, а стакан снабжен опорной плитой и пластинами, перпендикулярно ориентированными и жестко прикрепленными к центру каждой его грани, при этом пластины размещены между ребрами смежных панелей, в ребрах и пластине образованы разнесенные по их высоте соосные отверстия, а крепежные детали выполнены в виде нагелей и размещены в этих отверстиях.15 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР178470, кл. Е 04 В /58, 1964.2. Патент США3640034,гокл. 52 - 70, опублик. 1972,3. Авторское свидетельство СССР625006, кл. Е 04 В 1/58, 1978 (прототип).Составитель И. Бондарук Редактор Л. Павлова Техред А. Бойкас Корректор М. Демчик Заказ 8524/38 Тираж 768 Подписное ВНИИПИ Государственного комитета СССР ло делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ПЛП Патент, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2815741, 12.09.1979
НОВОСИБИРСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА, СИБИРСКИЙ ЗОНАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ТИПОВОГО И ЭКСПЕРИМЕНТАЛЬНОГО ПРОЕКТИРОВАНИЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
ДМИТРИЕВ ПЕТР АНДРЕЕВИЧ, КОНДАКОВ АЛЕКСАНДР ГЕННАДЬЕВИЧ, СТРИЖАКОВ ЮРИЙ ДАНИЛОВИЧ
МПК / Метки
МПК: E04B 1/38
Метки: деревянных, каркасом, конструкции, панелей, пространственной, ребристых, соединение, узловое
Опубликовано: 07.10.1981
Код ссылки
<a href="https://patents.su/3-870618-uzlovoe-soedinenie-rebristykh-derevyannykh-panelejj-s-karkasom-prostranstvennojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Узловое соединение ребристых деревянных панелей с каркасом пространственной конструкции</a>
