Управляемый генератор прямоугольных импульсов

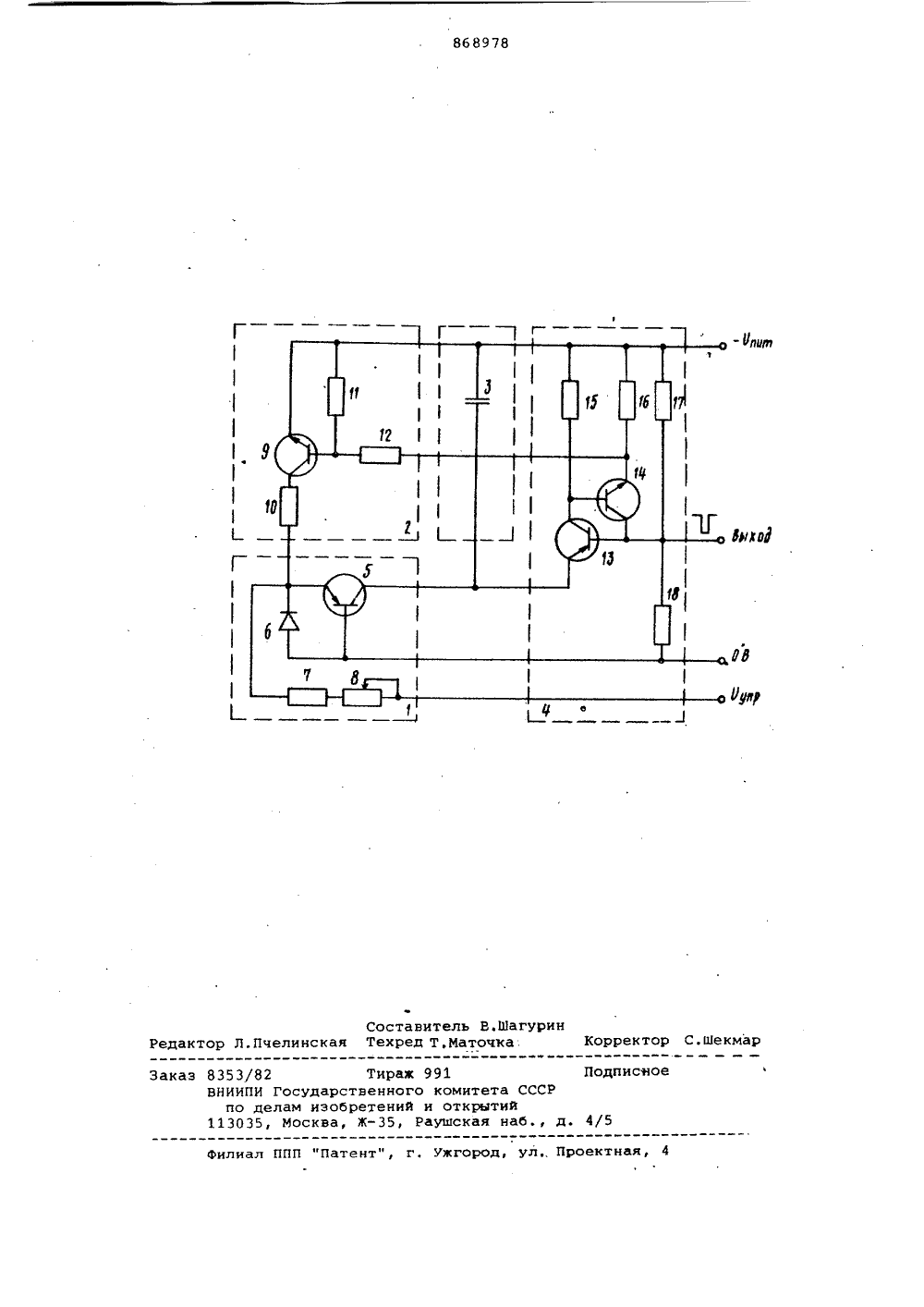

ОПИСАНИЕ ИЗОБРЕТЕНИИ Союз Сфветскмк Сецмаектмческмк Республмк(61) Дополи (22) Заявлен ьное к авт, свид-в 51)М. К 1,8 86 9 0 9 4 / 1 8 - 2 1 присоединением з23) Приоритет ки Йо Н 03 К 3/28 Государетвенный комите СССР но деаам нзобретеннй н открытий(54) УПРАВЛЯЕМЫ ГЕНЕРАТОР ПРЯМОУГОЛЬИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в электронных устройствах в качестве управляемого генератора прямоугольных импульсов.Известен генератор прямоугольных импульсов, выполненный на основе релаксационной ячейки с времязадающей резистивно-емкостной цепочкой, резистивным делителем питающего напряжения, двумя разнотипными транзисторами с коллекторно-базовыми связями и дополнительно введенных для повышения стабильности генерируемых импулвсов двух разнотипных транзисторных ключей и второй релаксационной ячейки, аналогичной первой 1 1.Однако т-кие генераторы прямоугольных импульсов характеризуются сравнительно большой сложностью, недостаточно высокой надежностью и невозможностью автоматического регулирования выходной частоты с помощью управляющего напряжения.Известен также генератор прямоугольных импульсов, содержащий управляемый источник тока на транзисторе, накопительный конденсатор, пороговое устройство на двух транзисторах разного чипа проводимости, одна обкладк а накопительного конде нс атора подключена к первой шине источника питания, вторая - к выходу управляющего источника тока и к эмиттеру первого транзистора порогового устройства 21.Недостатком этой схемы являетсянебольшой диапазон регулированиявыходной частоты и зависимость длительности формулируемых импульсовот величины управляющего напряжения(тока заряда накопительного конденсатора),Цель изобретения - расширение ди 5 апазона регулирования выходной частоты и повышение стабильности длительности формируемых импульсов,Поставленная цель достигаетсятем, что в управляемый генератор и я 20 моугольных импульсов, содержащийуправляемый источник тока на транзисторе, накопительный конденсатор,пороговое устройство на двух транзисторах разного типа проводимости,одна обкладка накопительного конденсатора подключена к первой шинеисточника питания, вторая - к выходууправляемого источника тока и к эмиттеру первого транзистора порогового0 у тройства, введены дополнительный5 10 15 транзистор и два резистора, причем коллектор дополнительного транзистора подключен через первый резистор к эмиттеру транзистора генератора тока, эмиттер - к первой шине источника питания, а база - через второй резистор к эмиттеру второго транзистора порогового устройства.На чертеже изображена принципиаль ная схема предлагаемого устройства.Предлагаемое устройство состоит из управляемого генератора 1 тока, собранного на транзисторе 5, диоде 6 и резисторах 7 и 8, схемы 2 блокировки генератора тока, собранной на транзисторе 9 и резисторах 10-12, накопительного конденсатора 3 и поро гового устройства, собранного на транзисторах 13, 14 и резисторах 15-18.Устройство работает следующим образом.Под действием тока заряда, величина которого определяется напряжением управления и величиной суммарного сопротивления резисторов 7 и 8, напряжение на накопительном конденсаторе изменяется по линейному закону. При напряжении на конденсаторе 3, равном напряжению срабатывания порогового устройства 4, транзисторы 13 и 14 регенеративно открываются и удерживаются в этом состоянии некоторое время током разряда конденсатора 3. Импульсом, сформированным в процессе разряда на резисторе 16, открывается транзистор 9 схемы 2 блокировки и образуется цепь "0"В - диод 6 - токоограничивающий резистор 10 - коллектор эмиттер транзистора 9 - отрицательная шина источника питания. Падение напряжения на диоде 6 прикладывается к переходу базаэмиттер транзистора 5 в обратном направлении, осуществляя тем самым быстрый перевод и удержание его в режиме отсечки. За счет этого ток заряда конденсатора в процессе формирования выходного импульса удерживается равным нулю и длительность выходного импульса определяется только величиной накопленного конденсатором заряда. Если обратное напряжение перехода база-эмиттер транзистора 5 больше напряжения питания, то диод 6 и резистор 10 могут быть исключены,По мере разряда напряжение на конденсаторе уь .ньшается и достигает значения, при котором пороговое устройство возвращается в исходное (закрытое) состояние, транзистор 9 э в крывается, блокировка транзистора 5 управляемого генератора тока снимается и начинается новый заряд конденсатора, На выходе генератора (коллектор транзистора 14) присутствуют импульсы отрицательной полярности.Использование предлагаемого устройства позволит создать простой, надежный в работе управляемый генератор стабильных по длительности прямоугольных импульсов с большим диапазоном регулирования выходной частоты при сохранении линейной характеристики управления.Предлагаемый управляемый генератор прямоугольных импульсов применен в качестве задающего генератора в статическом преобразователе частоты для управления высокоскоростными)асинхронными двигателями с номиналь. ной частотой вращения 96000 об/мин,использованными в электрошпинделяхсверлильного станка с числовым программным управлением. Формула изобретенияУправляемыйгенератор прямоугольных импульсов, содержащий управляемый источник тока на транзисторе,накопительный конденсатор, пороговоеустройство на двух транзисторах разного типа проводимости, одна обкладка накопительного конденсатора подключена к первой шине источника питания, вторая - к выходу управляемого источника тока и к эмиттеру первого транзистора порогового устройства, о т л и ч а ю щ и й с я тем,что, с целью расширения диапазонарегулирования выходной частоты и повышения стабильности длительностиформируемых импульсов, в него введены дополнительный транзистор и дварезистора, причем коллектор дополнительного транзистора подключен через первый резистор к эмиттеру транзистора генератора тока, эмиттерк первой шине источника питания, абаза - через второй резистор к эмиттеру второго транзистора пороговогоустройства.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 604137, кл. Н 03 К 3/28, 12.04,75.2. Электронные приборы для нейрофизиологических исследований. Сб,под ред, В.Ю,Крылова. "Наука", 1969,с. 34-38.
