Генератор прямоугольных импульсов

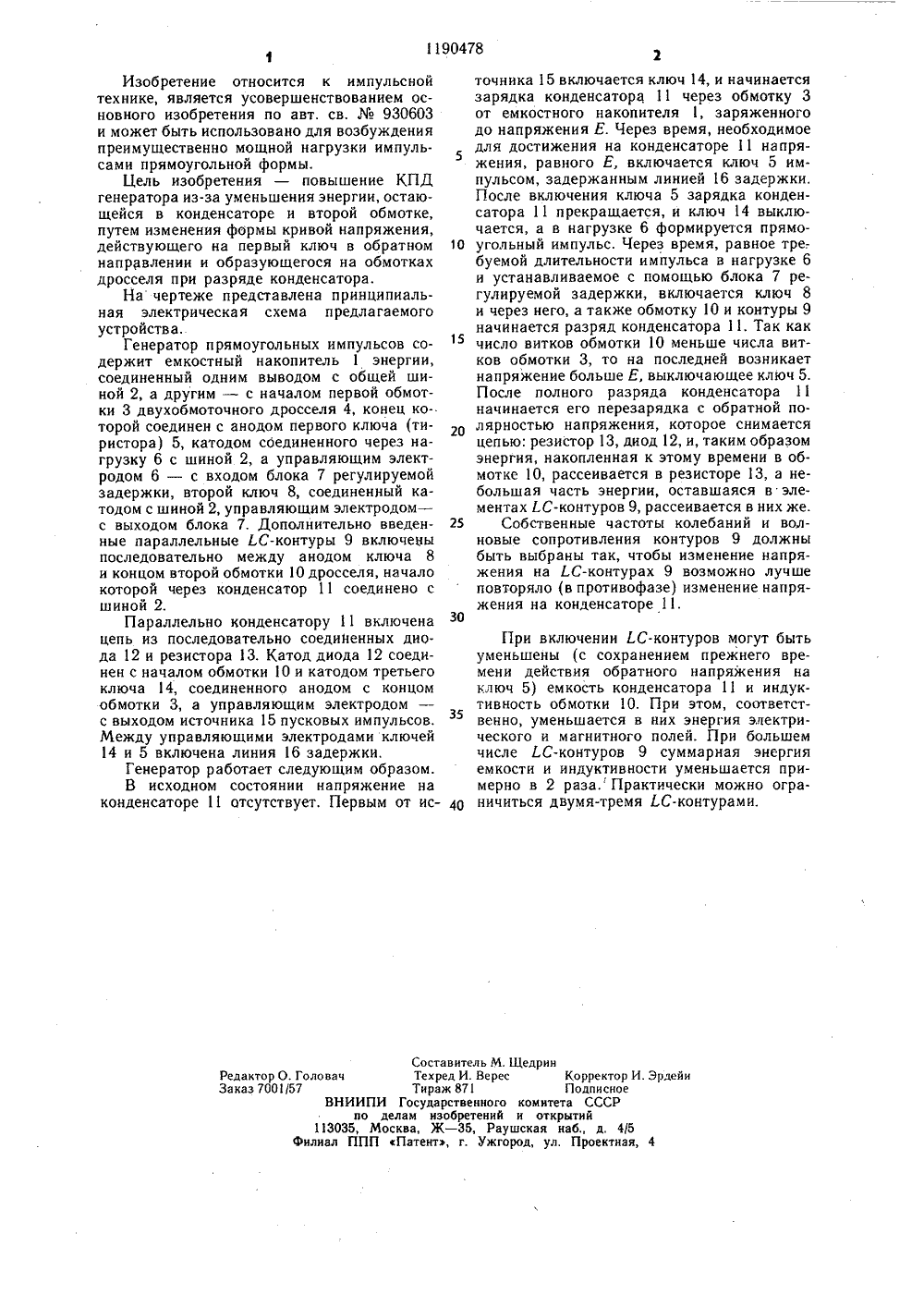

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Ш 4 Н 03 К 3/53 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ по авт. св.930603, отличающийся тем, что, с целью повышения КПД, в него введены М параллельных 1.С-контуров, которые включены последовательно в цепь присоединения анода второго ключа к концу второй обмотки дросселя.1190478 Составитель М ШедринТехред И. Верес Корректор И. ЭрдейиТираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб д, 4/5филиал ППП Патент, г. Ужгород, ул, Проектная, 4 Редактор О. Головач Заказ 700157 Изобретение относится к импульсной технике, является усовершенствованием основного изобретения по авт, св. Юо 930603 и может быть использовано для возбуждения преимущественно мощной нагрузки импульсами прямоугольной формы.Цель изобретения - повышение КПД генератора из-за уменьшения энергии, остающейся в конденсаторе и второй обмотке, путем изменения формы кривой напряжения, действующего на первый ключ в обратном 10 направлении и образующегося на обмотках дросселя при разряде конденсатора.На чертеже представлена принципиальная электрическая схема предлагаемого устройства.Генератор прямоугольных импульсов содержит емкостный накопитель 1 энергии, соединенный одним выводом с общей шиной 2, а другим - с началом первой обмотки 3 двухобмоточного дросселя 4, конец которой соединен с анодом первого ключа (тиристора) 5, катодом соединенного через нагрузку 6 с шиной 2, а управляющим электродом 6 - с входом блока 7 регулируемой задержки, второй ключ 8, соединенный катодом с шиной 2, управляющим электродом - с выходом блока 7, Дополнительно введен ные параллельные Г.С-контуры 9 включены последовательно между анодом ключа 8 и концом второй обмотки 10 дросселя, начало которой через конденсатор 11 соединено с шиной 2.Параллельно конденсатору 11 включенацепь из последовательно соедиНенных диода 12 и резистора 13. Катод диода 12 соединен с началом обмотки 1 О и катодом третьего ключа 14, соединенного анодом с концом обмотки 3, а управляющим электродом с выходом источника 15 пусковых импульсов.Между управляющими электродами ключей 14 и 5 включена линия 16 задержки.Генератор работает следующим образом.В исходном состоянии напряжение наконденсаторе 11 отсутствует. Первым от ис точника 15 включается ключ 14, и начинается зарядка конденсатора 11 через обмотку 3 от емкостного накопителя 1, заряженного до напряжения Е. Через время, необходимое для достижения на конденсаторе 11 напряжения, равного Е, включается ключ 5 импульсом, задержанным линией 16 задержки, После включения ключа 5 зарядка конденсатора 11 прекращается, и ключ 14 выключается, а в нагрузке 6 формируется прямоугольный импульс. Через время, равное тре. - буемой длительности импульса в нагрузке 6 и устанавливаемое с помощью блока 7 регулируемой задержки, включается ключ 8 и через него, а также обмотку 10 и контуры 9 начинается разряд конденсатора 11. Так как число витков обмотки 10 меньше числа витков обмотки 3, то на последней возникает напряжение больше Е, выключающее ключ 5. После полного разряда конденсатора 11 начинается его перезарядка с обратной полярностью напряжения, которое снимается цепью: резистор 13, диод 12, и, таким образом энергия, накопленная к этому времени в обмотке 10, рассеивается в резисторе 13, а небольшая часть энергии, оставшаяся в элементах С-контуров 9, рассеивается в них же.Собственные частоты колебаний и волновые сопротивления контуров 9 должны быть выбраны так, чтобы изменение напряжения на 1,С-контурах 9 возможно лучше повторяло (в противофазе) изменение напряжения на конденсаторе 11,Г 1 ри включении ЕС-контуров могут быть уменьшены (с сохранением прежнего времени действия обратного напряжения на ключ 5) емкость конденсатора 11 и индуктивность обмотки 10. При этом, соответственно, уменьшается в них энергия электрического и магнитного полей. При большем числе 1.С-контуров 9 суммарная энергия емкости и индуктивности уменьшается примерно в 2 раза. Практически можно ограничиться двумя-тремя ЕС-контурами,
