Шкив клиноременного вариатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

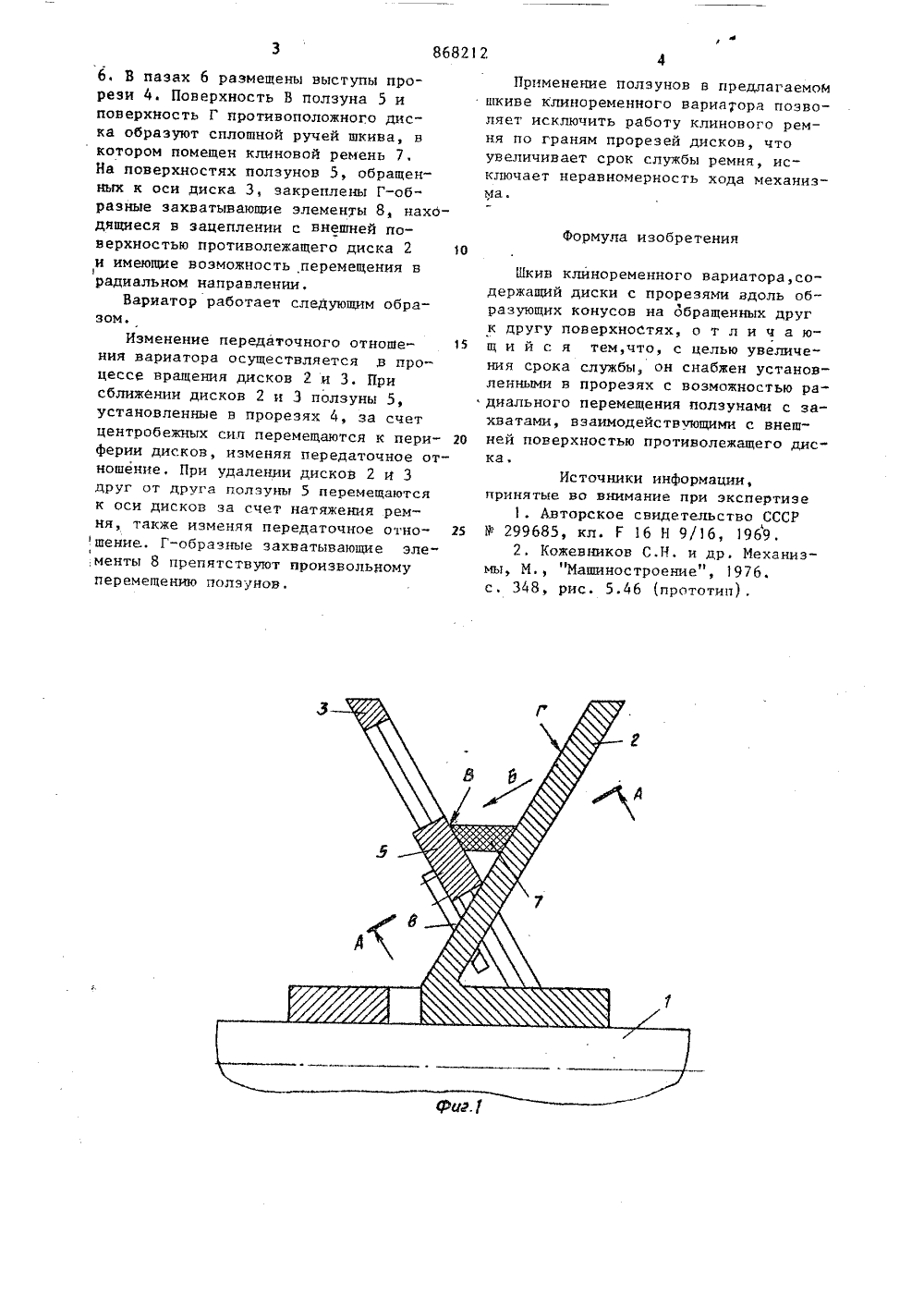

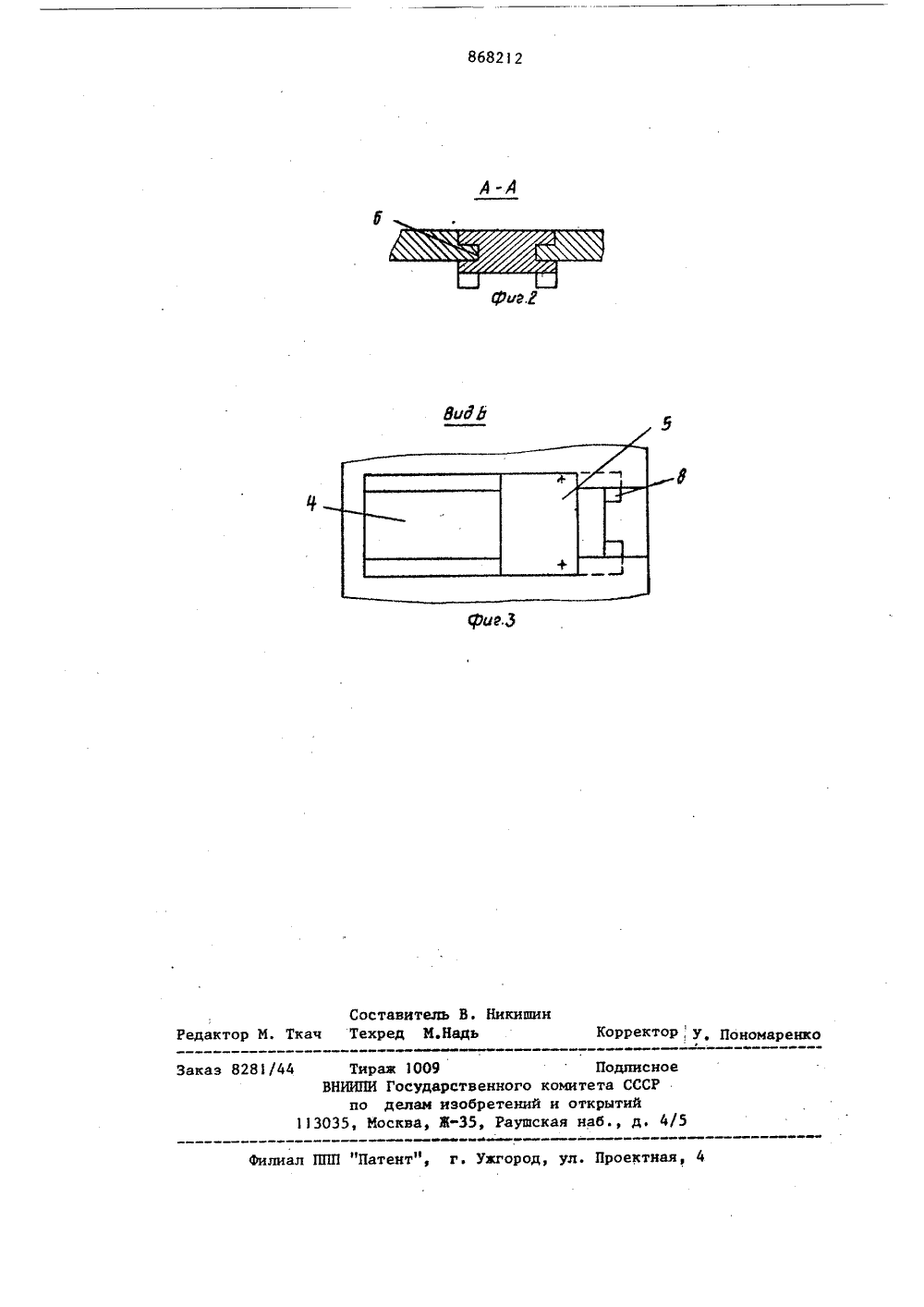

Союз Советски кСоциавистическикРеспублик О П И С А Н И Е ,868 Ы 2ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУГ 1 б Н 55/54 с присоединением заявки Рй 3 Ъвударстеекай квмктет(23)Приоритет да делам изабрвтекий к ОткрытийОпубликовано 3013981 БюллетеньЗбДата опубликования описания 300981(54) ШКИВ КЛИНОРЕМЕННОГО ВАРИАТОРА Изобретение относится к машиностроению и может быть использованов передачах для бесступенчатого изменения скорости кинематическихзвеньев,Известен клнноременный нариатор,шкив которого состоит иэ двух раздвижных конусов и охватывающего образующие конусов клинового ремня.Это устройство позволяет получитьбольшое передаточное отношение за1 Осчет использования широкого клинового ремня 13. Наиболее близким к предлагаемому по технической сущности и достигаемо- тф му результату является шкив клиноременного вариатора, содержащий дис" ки с прорезями вдоль образующих конусов на обращенных друг к другу поверхностях. Это устройство позволяет использовать узкий клиновой ремень, сохраняя при этом большой диапазон регулирования 21 . Однако у известного шкива клиновойремень работает на выступах прорезейдисков, при этом происходит резкийизлом ремня, что приводит к снижениюего срока службы и ухудшению равномерности хода механизма.Цель изобретения - увеличение срока службы,Поставленная цель достигается тем,что шкив снабжен установленными нпрорезях с возможностью радиальногоперемещения ползунами с захватами,взаимодействующими с внешней поверхностью противолежащего диска.На фиг. 1 показан предлагаемыйшкив, осевой разрез, на фиг. 2 - сечение А-А на фиг. 1", на фиг. 3 - видБ на фиг. 1,На валу 1 подвижно закреплены диски 2 и 3 со сквозными прорезями 4вдоль образующих конусов на обращенных друг к другу поверхностях.В прорезях 4 установлены ползуны 5с продольными прямоугольныци пвзамте6, В пазах 6 размещены выступы прорези 4. Поверхность В полэуна 5 и поверхность Г противоположного диска образуют сплошной ручей шкива, в котором помещен клиновой ремень 7. На поверхностях полэунов 5, обращенных к оси диска 3, закреплены Г-образные захватывающие элементы 8, находящиеся в зацеплении с внешней поверхностью противолежащего диска 2 1 О и имеющие возможность перемещения в 1радиальном направлении.Вариатор работает следующим образом.Изменение передаточного отноше ния вариатора осуществляется в процессе вращения дисков 2 и 3. При сближении дисков 2 и 3 ползуны 5, установленные в прорезях 4, за счет центробежных сил перемещаются к пери ферии дисков, изменяя передаточное отношение. При удалении дисков 2 и 3 друг от друга полэуны 5 перемещаются к оси дисков за счет натяжения ремня, также изменяя передаточное отно шение. Г-образные захватывающие эле,менты 8 препятствуют произвольному перемещению полэунов. Применение полэунов в предлагаемом шкиве клиноременного вариа 7 ора позволяет исключить работу клинового ремня по граням прорезей дисков, что увеличивает срок службы ремня, исключает неравномерность хода механизма. Формула изобретенияШкив клиноременного вариатора,содержащий диски с прорезями вдоль образующих конусов на обращенных друг к другу поверхностях, о т л и ч а ющ и й с я тем,что, с целью увеличения срока службы, он снабжен установленными в прорезях с возможностью радиального перемещения полэунами с захватами, взаимодействующими с внешней поверхностью противолежащего диска,Источники информации, принятые во внимание при экспертизеАвторское свидетельство СССР У 299685, кл. Г 16 Н 9/16, 1969.2. Кожевников С,Н. и др. Механизмы, М., "Машиностроение", 1976.с. 348, рис. 5.46 (прототип).868212 А-А Составитель В. НикишинРедактор М. Ткач Техред М.Надь КоРРектоР, У, Пономаренко каз 8281/4 Филиал ППП "Патент",г. Ужгород, ул. Проектная,Тираж 1009ВНИИПИ Государственногпо делам изобретени 13035, Москва, 3-35, Рауш Подписноекомитета СССРй и открытийская наб., д. 4/
СмотретьЗаявка
2864522, 07.01.1980
ПРЕДПРИЯТИЕ ПЯ В-2097
БЛОХИН СЕРГЕЙ ДОРОФЕЕВИЧ, ПОПОВ НИКОЛАЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16H 55/54
Метки: вариатора, клиноременного, шкив
Опубликовано: 30.09.1981
Код ссылки
