Способ обработки деревьев с кроной и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

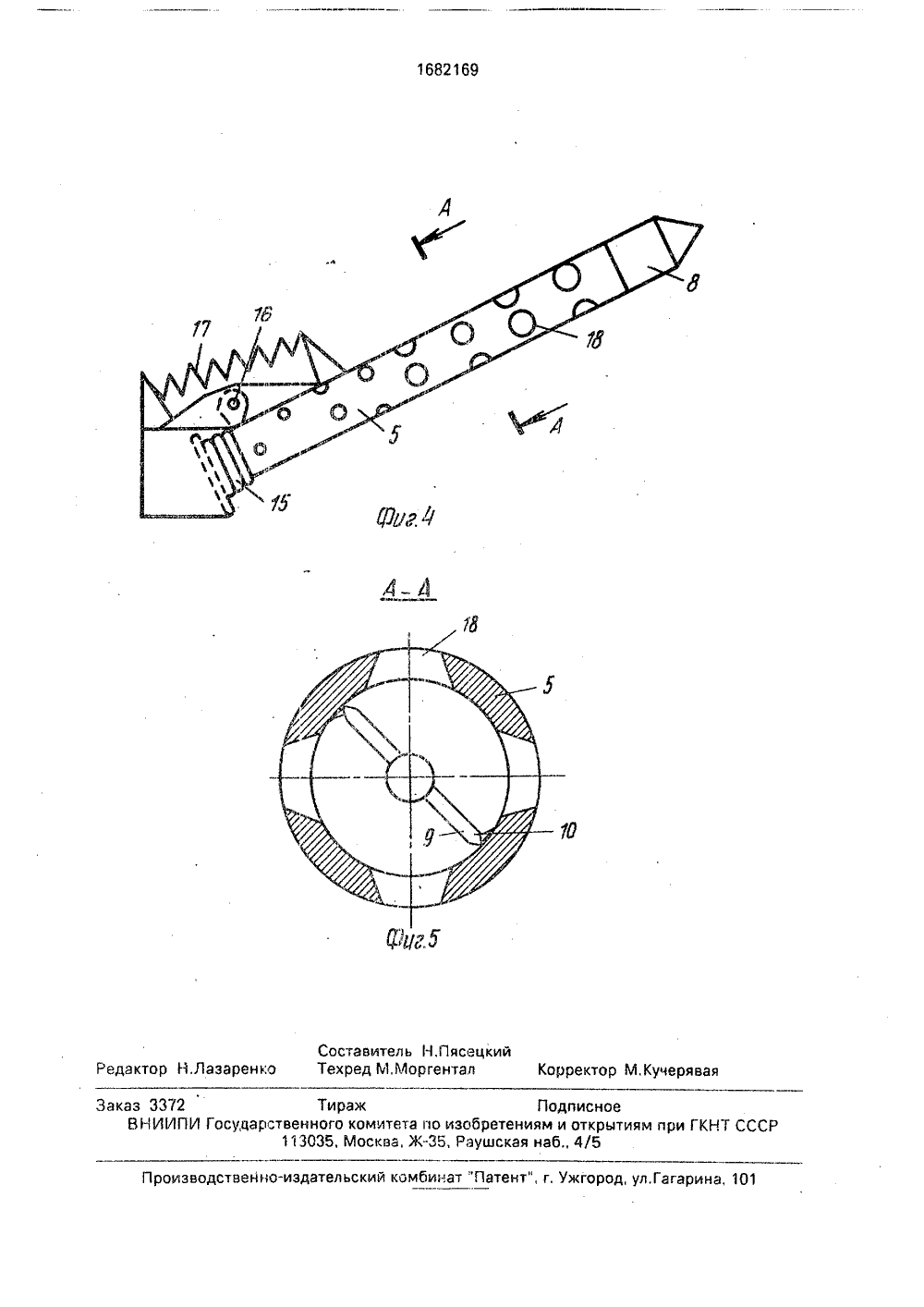

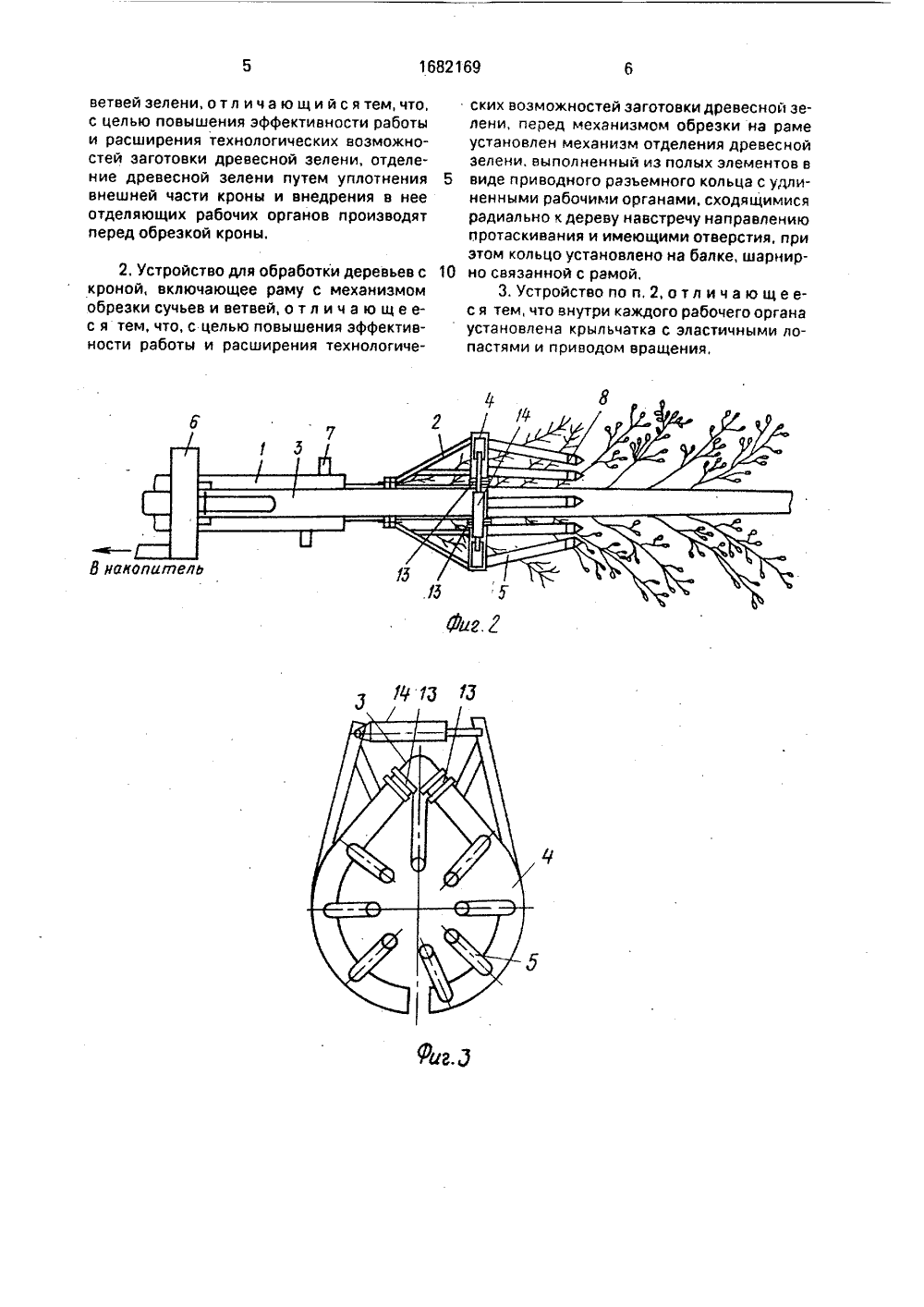

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК В 27 1 1(00 Е ИЗОБРЕТЕНИ ПИС ии ле В С СУроано те- ра вам юаай ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВТОРСКОУУ СВИДЕТЕЛЬС(56) Патент СШАМ 4.050,485, кл, В 27 1 1/00, 1977,Авторское свидетельство СССРМ 1429988, кл. А 01 О 23/083, 1985,(54) СПОСОБ ОБРАБОТКИ ДЕРЕВЬЕ КРОНОЙ И УСТРОЙСТВО ДЛЯ ЕГО О ЩЕСТВЛЕНИЯ(57) Изобретение относится к лесной мышленности и может быть использов при заготовке древесной зелени. Изобр ние позволяет повысить эффективность боты и расширить технологические воэможности заготовки древесной залежи, Устройство содержит раму 1 с механизмом 2 отделения древесной зелени из полых элементов в виде смонтированного на балке 3 приводного разьемного кольца 4 с удлиненными рабочими органами 5, сходящимися к дереву и соединенными с воздухозаборным отверстием вентилятора 6, и механизм 7 обрезки сучьев и ветвей. Внутри рабочих органов 5 установлены вращающиеся от привода 8 крыльчатка с эластичными лопастями, подьем и опускание механизма отделения древесной зелени осуществляется с помощью гидроцилиндра 11, Обе части разьемного кольца 5 соединены с балкой 3 д осями 12, а их полости - гофрированными патрубками, сведение их осуществляется гидроцилиндром 14. Рабочие органы 5 соединены с разьемным кольцом 4 с помощью1682169 гофрированных патрубков 15, прикреплены посредством шарниров с пружинами и выполнены с отверстиями. После захвата дерева механизмом 7 обрезки сучьев и ветвей разведенное приводное разъемное кольцо 4 посредством балки 3 с гидроцилиндром 11 опускают в крону дерева, уплотняя ее внешнюю часть. При протаскивании дерева вентилятором 6, создающим ра зря жение внутри рабочих органов 5, происходит приИзобретение относится к лесной промышленности и может быть использованопри заготовке древесной зелени.Цель изобретения - повышение эффективности работы и расширение технологических возможностей заготовки древеснойзелени,На фиг.1 показано устройство для осуществления способа обработки деревьев скроной, вид сбоку: на фиг.2 - то же, вид 10сверху; на фиг,3 - то же, вид спереди; нафиг.4 - рабочий орган для отделения дре.весной зелени; на фиг,5 - разрез А-А нафиг,4,Устройство для осуществления способа 15обработки деревьев с кроной включает раму1 с механизмом 2 отделения древесной зелени, выполненным из полых элементов ввиде смонтированного на балке 3 приводного разъемного кольца 4 с удлиненными 20рабочими органами 5, сходящимися радиально к дереву, навстречу направлениюпротаскивания, и соединенными с осевымвоздухоэаборным отверстием вентилятора6, и механизм 7 обрезки сучьев и ветвей, 25установленный следом за ним,Внутри каждого рабочего органа 5 установлена вращающаяся от привода 8крыльчатка 9 с эластичными лопастями 10,Подъем и опускание механизма 2 отделения 30древесной зелени осуществляется с помощью гидроцилиндра 11, Обе части приводного разъемного кольца 5 соединены сбалкой 3 при помощи осей 12, а их полости -гофрированными патрубками 13, и сведение их осуществляется гидроцилиндром 14.1 абочие органы 6 соединены с разъемнымкольцом 4 с помощью гофрированных патрубков 15, прикреплены посредством шарниров 16 с пружинами 17 и выполнены с 40отверстиями 18, имеющими заостренныекромки,Способ обработки деревьев с кроной иустройство для его осушествления работают следующим образом, 45 сасывание зелени к рабочим органам 5 и всасывание ее в отверстия, откуда она через полости разъемного кольца 4 и балки 3 направляется в накопитель, Совмещение операций отделения древесной зелени и обрезки сучьев и ветвей позволяет повысить эффективность работы и применение их на лесосеке, верхнем и нижнем складе расширяет технологические возможности заготовки древесной зелени, 5 ил. В исходном положении балка 3 механизма 2 отделения древесной зелени поднята в крайнее верхнее положение, априводное разъемное кольцо 4 с помощьюгидроцилиндра 14 разведено. Очередноедерево захватывают механизмом 7 обрезкисучьев и ветвей, После захвата дерева балку3 гидроцилиндром 11 опускают, приводноеразъемное кольцо 4 сводят гидроцилиндром14 и охватывают крону, уплотняя ее внешнюю часть. При этом рабочие органы 5 внедряются в крону дерева, Включаютвентилятор 6 и протаскивающий механизм(не показан), Вентилятор 6 создает внутрирабочих органов 5 раэряжение, в результатечего происходит присасывание зелени к рабочим органам 5 и при протаскивании ствола дерева зелень всасывается в отверстия18 рабочих органов 5, затягивается крыльчаткой 9 и срезается их острыми кромками.Срезанная зелень увлекается внутрь рабочих органов 5, затем через полости приводного разъемного кольца 4 и балки 3направляется в накопитель(не показан).Благодаря тому, что отделение древесной зелени производится одновременно собреэкой кроны сучьев и ветвей, полностьюсохраняется качество зелени, ликвидируются лишние, ненужные операции, такие какпоштучная подача, ориентация и транспортировка сучьев и ветвей к месту обработки.Благодаря совмещению операций существенно повышается производительностьустройства, качество зелени и снижается себестоимость производства,Изобретение повышает эффективностьработы устройства, а его применение на лесосеке, верхнем и нижнем складе расширяет технологические возможности заготовкидревесной зелени.Формула изобретения1, Способ обработки деревьев с кроной,включающий захват деревьев и обрезку кроны при протаскивании их через сучкорезный орган и последующее отделение светвей зелени, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности работы и расширения технологических возможностей заготовки древесной зелени, отделение древесной зелени путем уплотнения внешней части кроны и внедрения в нее отделяющих рабочих органов производят перед обрезкой кроны,2, Устройство для обработки деревьев с кроной, включающее раму с механизмом обрезки сучьев и ветвей, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности работы и расширения технологических возможностей заготовки древесной зелени, перед механизмом обрезки на раме установлен механизм отделения древесной зелени, выполненный из полых элементов в 5 виде приводного разъемного кольца с удлиненными рабочими органами, сходящимися радиально к дереву навстречу направлению протаскивания и имеющими отверстия, при этом кольцо установлено на балке, шарнир но связанной с рамой,3. Устройство по п,2, отл ича ющеес я тем, что внутри каждого рабочего органа установлена крыльчатка с эластичными лопастями и приводом вращения.1682169 Дуг Ф оставитель Н,Пясецкийехред М,Моргентал Редактор Н.Лазаренко орректор М,Кучеряв аказ 3372 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж.35, Раушская наб., 4/5 енно-издательский комбинат "Патент", г, Ужгород, ул,гагарина, 101 из
СмотретьЗаявка
4691206, 16.05.1989
КАРЕЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
АФАНАСЬЕВ ВЛАДИМИР АКИНДИНОВИЧ, БЫКОВ ЕВГЕНИЙ НИКОЛАЕВИЧ, МЕЛЕТЕЕВ ПАВЕЛ МИХАЙЛОВИЧ
МПК / Метки
МПК: B27L 1/00
Опубликовано: 07.10.1991
