Видеорегенератор цифровых сигналов с автоматической регулировкой усиления

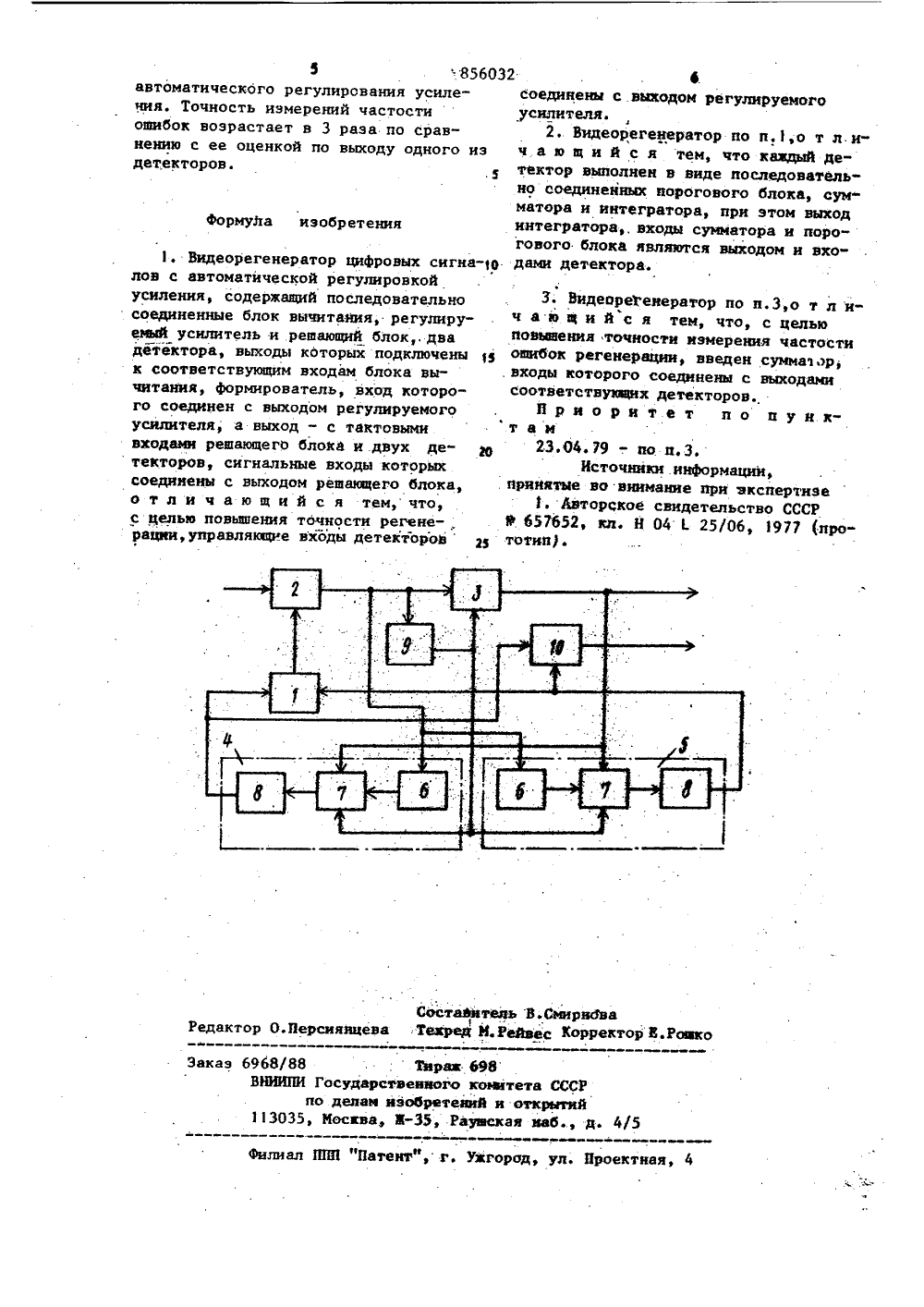

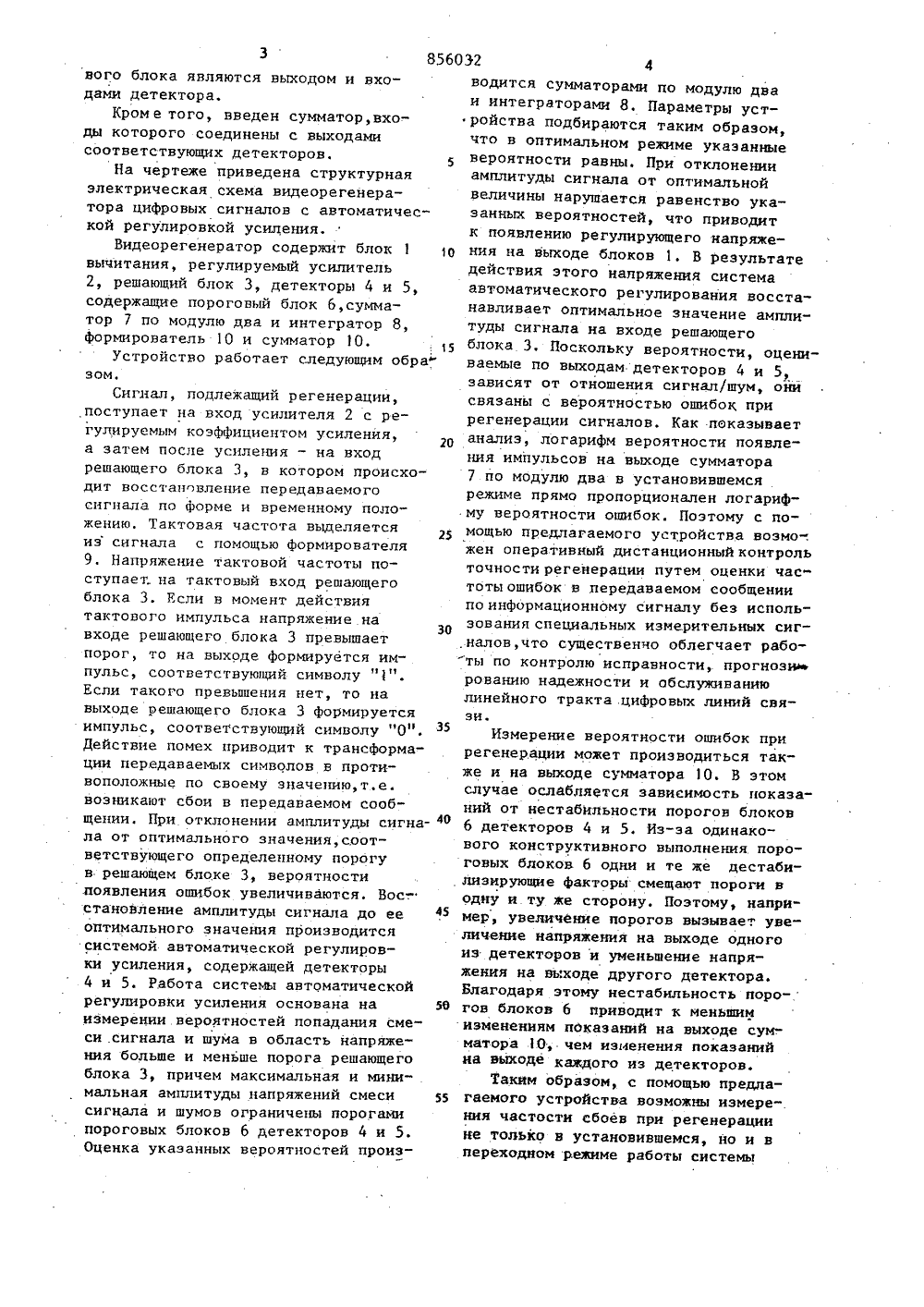

) ВИДЕОРЕГЕНЕРАТОР ЦИФРОВЪХ СИГНАЛО С АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ УСИЛЕНИЯ и стройство не обес регенерации и изшибок регенерации. Изобретение относится к электро связи и может использоваться для регенерации цифровых сигналов в линейном тракте цифровых систем связи при передаче информации по волноводу, световоду, коаксиальному кабелю с помощью различных кодов.Известен видеорегенератор цифровых сигналов с автоматической регулиров" кой усиления, содержащий последова;. тельно соединенные блок вычитания, регулируемый усилитель и решающий блок;. два детектора, выходы которых подключены к соответствующим входам блока. вычитания, формирователь, вход которого соединен с выходом регулируемого усилителя, а выход - с тактовыми входами решающего блока и двух детекторов, сигнальные входы которых соединены с выходом решающего блока 1 .Однако данное упечивает точностьмереиия частоты о Цель изобретения - повышение точ-ности регенерации и точности иэмере"ния частоты ошибок регенерации.Для достижения поставленной цели 5в. видеорегенераторе цифровых сигналов с автоматической регулировкойусиления, содержащем последовательносоединенные блок вычитания, регулируемый усилитель и решающий блок,двадетектора, выходы которых подключенык соответствующим входам блока вычитания, формирователь, вход которогосоединен с выходом регулируемого уси.лнтеля, а выход - с тактовыми входама решающего блока м двух детекто.ров, сигнальные входы которых соединены с выходом решающего блока, управляющие входы детекторов соединеныс выходом регулируемого усилителя.Кроме того, каждый детектор выполнен в виде последовательно соед -ненных порогового блока, сумматораи интегратора, при этом выход интегратора, выходы сумматора и порого 8560321 О 15 40 45 55 вого блока являются выходом и входами детектора.Кром е того, введен сумматор,входы которого соединены с выходамисоответствующих детекторов,На чертеже приведена структурнаяэлектрическая схема видеорегенератора цифровых сигналов с автоматической регулировкой усиления.Видеорегенератор содержит блок 1вычитания, регулируемый усилитель2, решающий блок 3, детекторы 4 и 5,содержащие пороговый блок б,сумматор 7 по модулю два и интегратор 8,формирователь 10 и сумматор 10,Устройство работает следующим образом.Сигнал, подлежащий регенерации,поступает на вход усилителя 2 с регулируемым коэфФициентом усиления,а затем после усиления - на входрешающего блока 3, в котором происходит восстановление передаваемогосигнала по Форме и временному положению. Тактовая частота выделяетсяиз сигнала с помощью Формирователя9. Напряжение тактовой частоты поступает. на тактовый вход решающегоблока 3. Если в момент действиятактового импульса напряжение навходе решающего блока 3 превышаетпорог, то на выходе Формируется импульс, соответствующий символу "1".Если такого превышения нет, то навыходе решающего блока 3 формируетсяимпульс, соответствующий символу "0".Действие помех приводит к трансформации передаваемых символов в противоположные по своему значению,т.е.возникают сбои в передаваемом сообщении. При отклонении амплитуды сигнала от оптимального эначения,соответствующего определенному порогув решающем блоке 3, вероятности.появления ошибок увеличиваются. Вос-.становление амплитуды сигнала до ееоптимального значения производитсясистемой автоматической регулировки усиления, содержащей детекторы4 и 5. Работа системы автоматическойрегулировки усиления основана наизмерении вероятностей попадания смеси .сигнала и шума в область напряжения больше и меньше порога решающегоблока 3, причем максимальная и минимальная амплитуды напряжений смесисигнала и шумов ограничены порогамипороговых блоков 6 детекторов 4 и 5,Оценка указанных вероятностей производится сумматорами по модулю два и интеграторами 8, Параметры уст ройства подбираются таким образом, что в оптимальном режиме указанные вероятности равны. При отклоненииамплитуды сигнала от оптимальной величины нарушается равенство указанных вероятностей, что приводит к появлению регулирующего напряжения на выходе блоков 1. В результате действия этого напряжения системаавтоматического регулирования восстанавливает оптимальное значение амплитуды сигнала на входе решающегоблока 3, Поскольку вероятности, оцениваемые по выходам детекторов 4 и 5,зависят от отношения сигнал/шум, ойисвязаны с вероятностью ошибок прирегенерации сигналов. Как показываетанализ, логарифм вероятности появления импульсов на выходе сумматора 7 по модулю два в установившемся режиме прямо пропорционален логарифму вероятности ошибок. Поэтому с помощью предлагаемого устройства возмо-. жен оперативный дистанционный контроль точности регенерации путем оценки частотыошибок в передаваемом сообщении поинформационному сигналу без использования специальных измерительных сиг,.налов,что существенно облегчает работы по контролю исправности, прогнозист рованию надежности и обслуживанию линейного тракта цифровых линий связи.Измерение вероятности ошибок при регенерации может производиться также и на выходе сумматора 10, В этом случае ослабляется зависимость показаний от нестабильности порогов блоковб детекторов 4 и 5. Из-эа одинакового конструктивного выполнения пороговых блоков 6 одни и те же дестабилизирующие факторы смещают пороги в одну и ту же сторону. Поэтому, например, увеличение порогов вызывает увеличение напряжения на выходе одного иэ детекторов и уменьшение напряжения на выходе другого детектора.Благодаря этому нестабильность поро-.гов блоков 6 приводит к меньшим изменениям показаний на выходе сум.- матора 10, чем изменения показанийна выходе каждого из детекторов.Таким образом, с помощью предлагаемого устройства возможны измере-.ния частости сбоев при регенерациине только в установившемся, но и впереходном режиме работы системы5 "856032 . . автоматического регулирования усиле- соединены с.выходом регулируемого щя. Точность измерений частости усилителя.4 ошибок возрастает в 3 раза по срав. Видеорегенератор по п.1,о т л.и- нению с ее оценкой по выходу одного из ч.а ю щ и й с я тем, что каждый де" тектор выполнен в виде последоватально соединенных порогового блока, сумматора и интегратора, при этом выход Формула изобретения интегратора входы сумматора и порогового блока являются выходом и вхо 1. Видеорегенератор цифровых сигнар. дами детектора. лов с автоматической регулировкой усиления, содержащий последовательно . 3. Видеорегенератор по п,З,о т л и- соединенные блок вычитаиия, регулиру- ч а в щ и й с я тем, что, с цепью емый усилитель и решающий блок два повмиения точности измерения частости детектора, выходы которых подключены 1 ошибок регенерации, введен суммаар, к соответствующим входам блока вы- . входы которого соединены с выходами читания, формирователь, вход которо- соответствующих детекторов. го соединен с выходом регулируемого . Н р и о р и т е т п о и у н кусилителя, а выход - с тактовымит а и входамн решающего блока и .двух де- щ 23.04.79 -. по. п.З. текторов, сигнальные входы которых Источники .информации, соединены с выходом решающего блока, принятые во внимание при экспертизе о т л и ч а ю щ и й с я тем, что, 1. Йиорское свидетельство СССР с целью повышения точности регене-, Ф 657652, кл. Н 04 1. 25/06, 1977 (прорацни,управлякев.е входы детекторовд тотип.Составитель В. Свжрнбваактор О.Персиянцева :ТеареФ И.Рейвес корректор Е.Роак Заказ 6968/88 : Тираж 698 ВНИИПИ Государственного катета СССРпо делам нзобретеаей и открытий113035, Москва, 3-35, Рауаская каб., д. 4/5Филиал ППП "Патентф, г. Ужгород, ул. Проектная,
