Рельсовое стыковое соединение

Номер патента: 85135

Автор: Ковалевский

ZIP архив

Текст

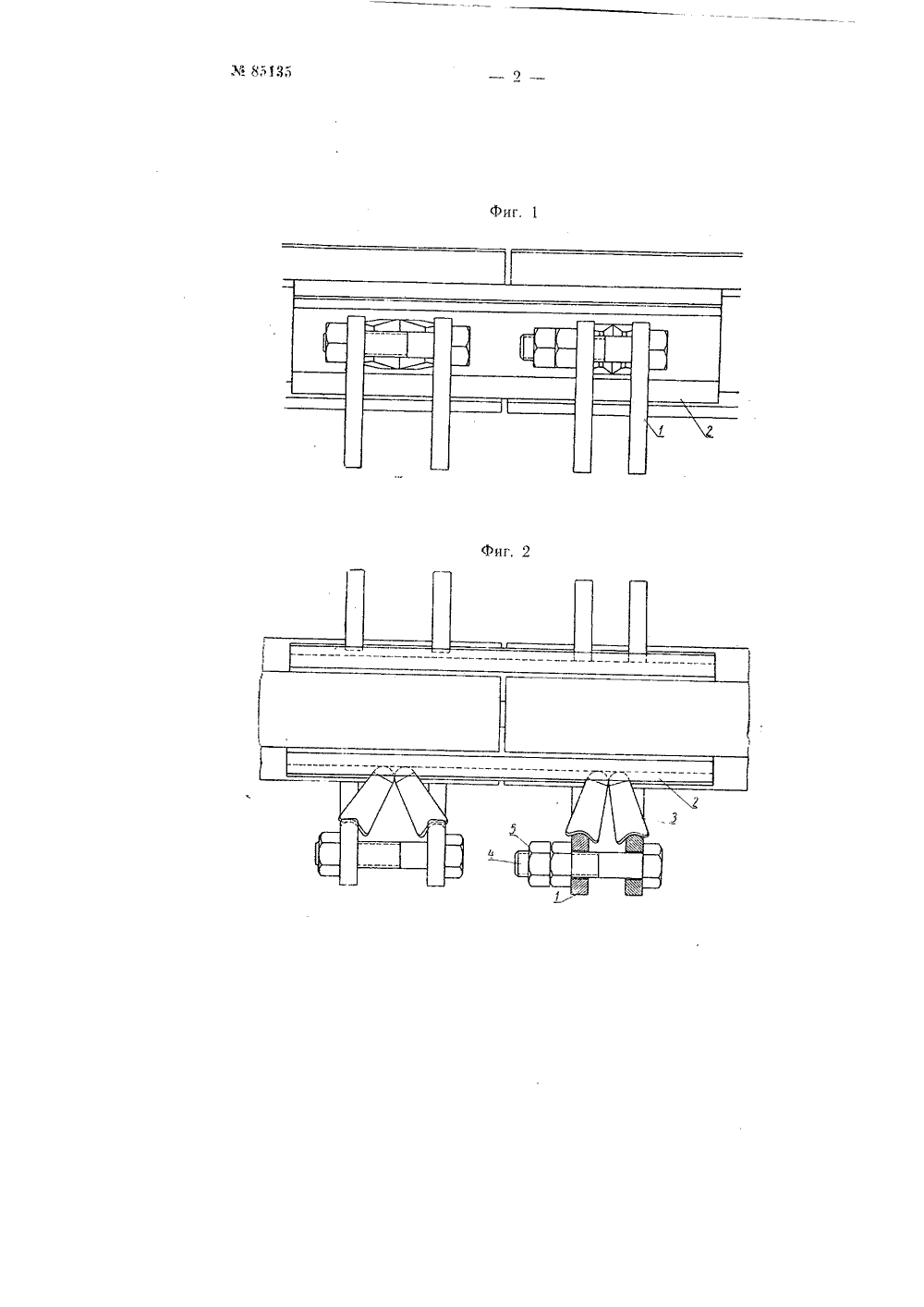

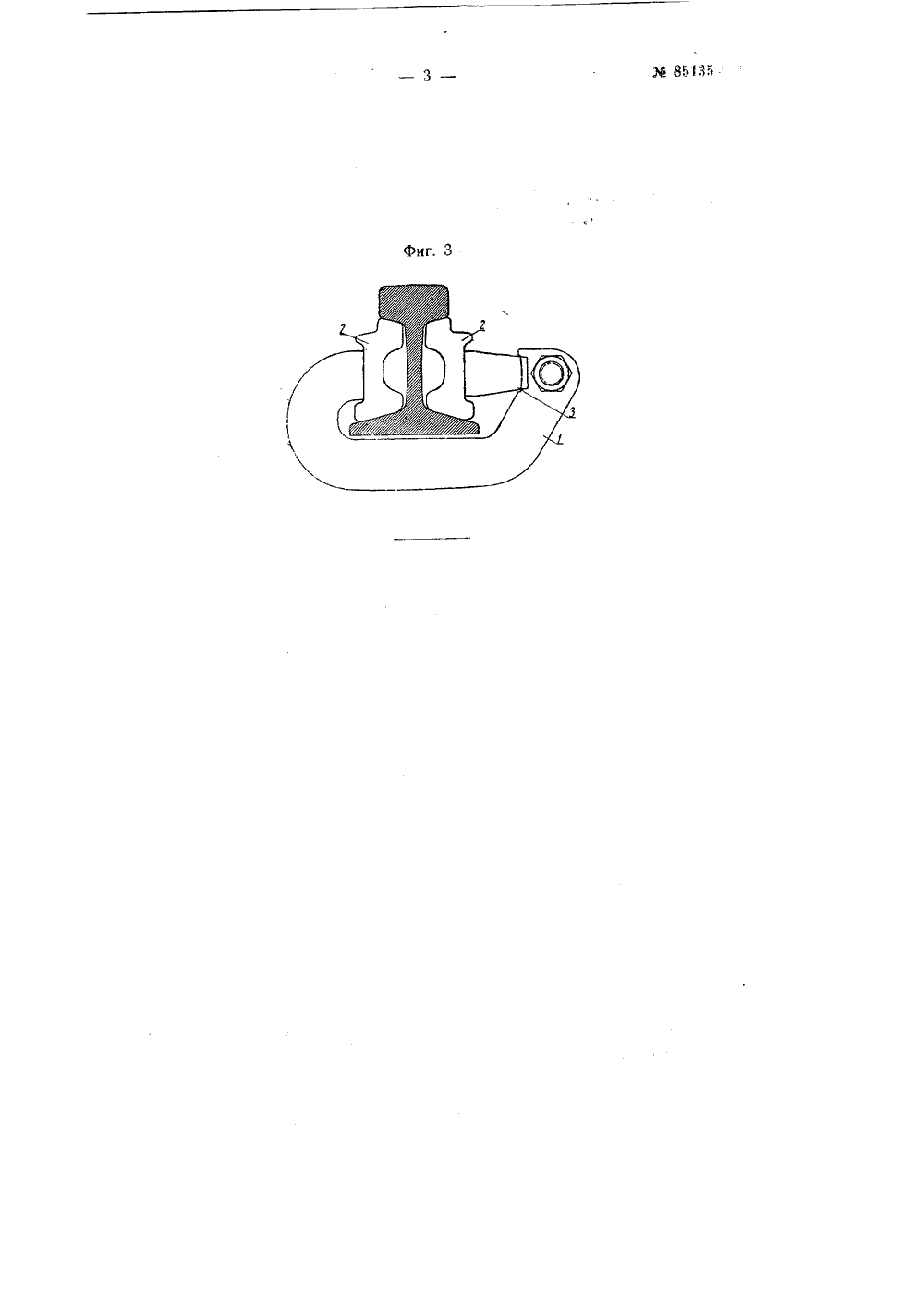

овалевскии ЕЛЬСОВОЕ СТЫНОВОЕ СОЕДИНЕНИЕ июля 1949 г. за Ко 401920 в Гостемниу ССС 1ано в Бюллетене изобретсеппл М. 9 за 195 О г Опу 5 лиь 1 релмет пзобретенп ение с упрустыкуемь;искобами, по- отлпчаюпругого приа счет упру- нных скоб,п к Нцамп елены попа 1 льне;1 ругогооимп сходя- , а расходяПОДПОД иВ 5 ИИзобретение относится к рельсовым стыковым соединениям с упругим прнжатием накладок к стыкуемым рельсам с помощьо ско 5, г 5 гиваеуых между сооой болтами.В пред;агеуи 51 стыковом соединении, с целью расширения предела регулирования силы прижатия накладок к рельсам, прп. жатпе осуществляется поср; детном вкладышей, устанавливаемых с одной стороны рельса между одной из наклдок в концами подподошвенных скоб, которые вторыми своими концами упираются во втору 1 о никсадку. Вкладыши установлены попарнпод углом один относительно другого и упираются свопмп сходящимися концами в накладку, а расходящимися - в концы подподопсвенньсх скоб, вслед 5 твие чего прн стягивании болтов, связывающих подподошвенные скобы, происхо:ит изменение угла взаимного расположения вк,адыше 1, что вызывает упругую деФормацию подподошвенных скоб и увеличение прижатия накладок к рельсам.На Фиг. 1, 2 и 3 изоб 1 пжено предлагаемое устройство в трех проекциях.Бенцы стыкуем 1,х рельсов соединяют. ся накладками, прижимаемымп к рельсам подподошвенными скооами. Подподошвенные скооыустанавливаются попарно и одним концом уппра 1 отся в одну из нкадов , а нхорь 5 взаимодействуют со второп накладкой ч- рез вкладыпи (3), установленные пы углом друг к другу. При стягивании скоб с помощью болтов (4) и гаек (5) проис ходит изменение у 1 ла взаимного расположения вкла:сыпей (3), что вызывает упругую деФоруцпо скоб (1) и прпжатне накладок (2) и рел 1,с 1 м. Рел с 5 вое стыковое соедингим прп;1;атисм накладокрельсам поди 5;ошвспнымппарно 5;155 заппыу 1 болтауи,щ е е с: тем, чо, с целью Ъжатия накладок и рельсам згой деФормацпп подподошвемежду стыговой накладкойподпод 5 и 15 еин 1 х скоб, устаноно, под углом один относитевкладыии, упирающиеся свгцимися копцамп в накладкущиуп 1 с 51 киами В коицыных ско 55, Фиг, 1

Смотреть

Заявка

401920, 29.07.1949

Ковалевский Н. И

МПК / Метки

МПК: E01B 11/10, E01B 11/36

Метки: рельсовое, соединение, стыковое

Опубликовано: 01.01.1950
