Установка для испытания образцов металла на релаксацию
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

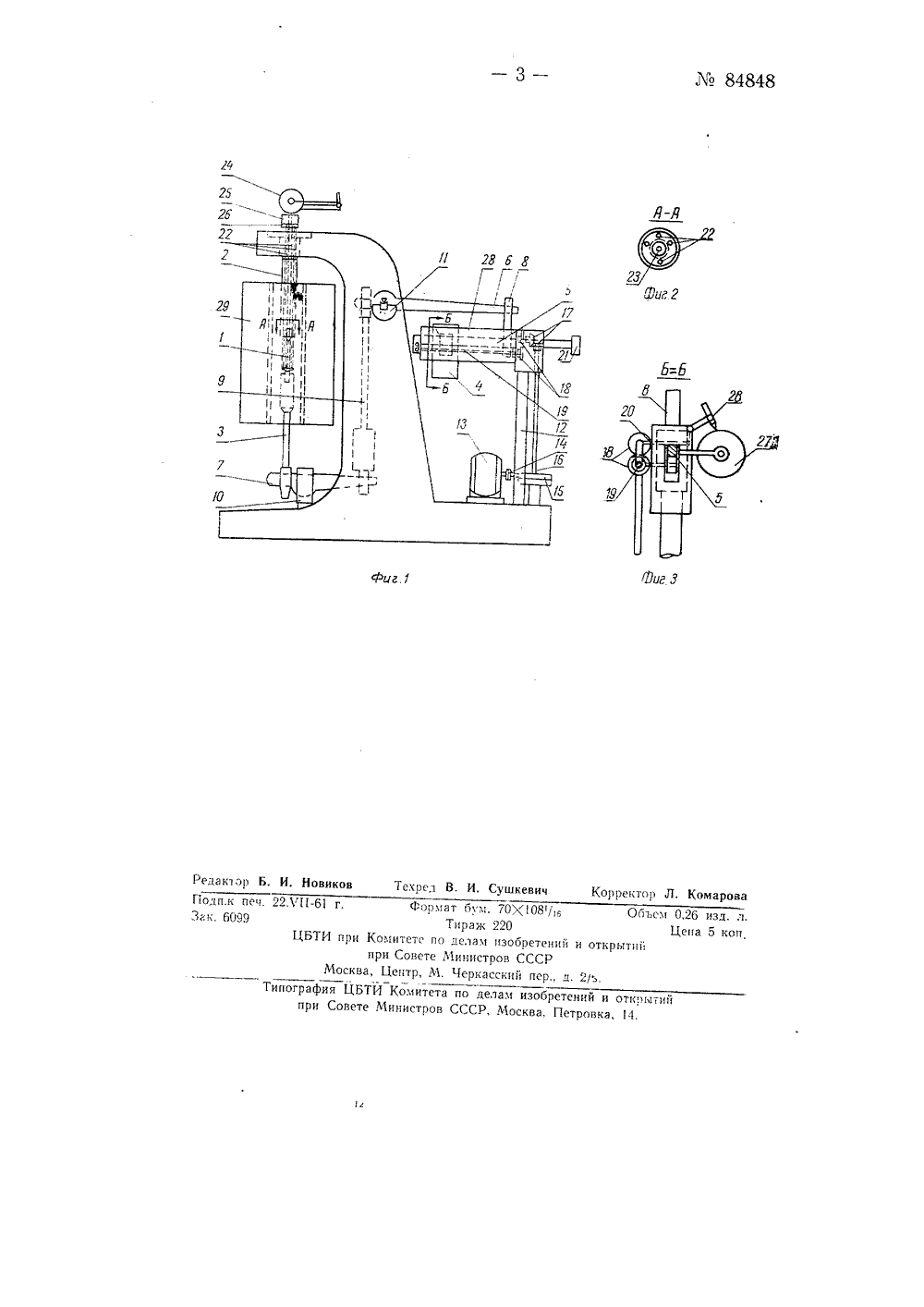

М. П. Марковец и И. А. Смия СТАНОВКА ДЛЯ ИСПЫТАНИЯ ОБРАЗЦО РЕЛАКСАЦИЮТАЛЛА НА аявлено 13 июня 1949 г. за Хе 398964 в Гостехнииу ССС Известные установки для испытания образцов металла на релаксацию, в которых для разгружения испытуемых образцов в процессе их удлинения применено рычажное устройство с самоходной грузовой кареткой, автоматически перемещаемой приводом от электродвигателя при замыкании контакта стрелкой индикатора и величина падения пагрхзки фиксируется при перемещении грузовой каретки закрепленным на ней пером, не обеспечивает точности измерений.Отличительной особенностью описываемой установки является ПРИМСНЕНИЕ В КВЧЕСтВЕ датЧИКОВ КварцЕВЫХ Стсржией, СВЯЗЫВВЮШНХ Иепытусмый образец с индикатором, фиксирующим деформацию образца.Преимущество таких датчиков заключается в том, что они дают возможность фиксировать даже незначительное изменение длины испытуемого образца в процессе его нагрева и нагружспия.На фиг. 1 схематически изображена рслаксационная установка, общий вид; на фиг. 2 - сечение по Л-Л на фиг, 1; на фиг, 3 - сечение по Б-Б на фиг. 1.Нагрузка на испытуемый образец 1, закрепляемый в захватах штоков 2 и 3, задается грузовой кареткой 4 через систему рычагов 5, б и 7, тяг 8 и 9 и опор 10, 11 и 12, связанных между собой призмами.Грузовая каретка перемещается вдоль рычага 5 от электродвигателя 13 через привод. Привод состоит из муфты сцепления И червячного редуктора 15, вала 1 б, конических зубчатых колес 17, кинсматическн связанных с цилиндрической зубчатой парой 18, передающей движение на винт 19, сообщая тем самым поступательное движение пальцу 20, сопряженному резьбой с винтами и перемещающему грузовую каретку. в зависимости от направления вращения вала электродвигателя; на конце грузового рычага имеется противовес 21.датчиком, отмечающим удлинение образца и одновременно приводящим в действие разгружающий механизм, служит устройство, состоящее из кварцевых стержней 22 и 23 и индикатора 24, который своимЛ" 84848корпусом опирастся на стержень 22 через тарелку 2 о, а штифтом 26 - на стержень 23,Кварцевые стержни устанавливают в вертикальном положении посредством,направляющих отверстий в штоке 2; своими нижними конца ми стержни опираются на буртик в теле испытуемого образца.Стрелка индикатора и ртутная ванночка, закрепленная на корпусе индикатора, служит контактами для замыкания и размыкания цели электродвигателя.При удлинении испытуемого образца контакт замыкается, и электродвигатель через привод перемещает грузовую каретку, уменьшая нагрузку на образец до тех пор, пока оп не сократится до первоначальной длины; в этот момснт контакты разомкнутся и перемещение грузовой каретки прекратится,Запись падения нагрузки осуществляется автоматически на диаграммном барабане 27 пером 28, закрепленным па грузовой каретке.Нагрев образца в процессе испытания производится вертикальной электропечью 29, снабженной терморегулятором, поддерживающим требуемую температуру нагрева.Предмет изобретенияУстановка для испытания образцов металла на релаксацию с применением вертикальной электропечи для нагрева образца, рычажного устройства с перемещаемой от электродвигателя приводом самоходной грузовой кареткой для разгрузки образца в процесс его удличения самопишущего барабана для фиксации величины падения нагрузки, о тл и ч а ю ш а я с я тем, что, в целях повышения точности показаний установки, в ней применен датчик, выполненный в виде кварцевых стержней, опертых нижними концами на буртик испытуемого образца, а всрхнимн концамп - на корпус и шток стрелочного индикатора или иного измерительного прибора, фиксирующего изменение длины образца.84848 Б= Эи фиг.1 Сушкев ректор Л. Комаров кр бъсм 0,26 изд. л. Цена 5 коп,при Ко проткрытн осква, ЦБТ ипографипри овете акзор Б. И. Новиков Поди.к пен. 22.И 1-6Зак. 6099ЦБТ Формат бум. 70108/1Тираж 220итстс по делам нзооретенийСовете Министров СССРентр, М. Черкасский пер., д 1 итета по делам изобретений и открытийстров СССР, Москва. Петровка,4.
СмотретьЗаявка
398964, 13.06.1949
Марковец М. П, Смиян И. А
МПК / Метки
МПК: G01N 3/18
Метки: испытания, металла, образцов, релаксацию
Опубликовано: 01.01.1950
