Патрон для крепления режущего инстру-mehta

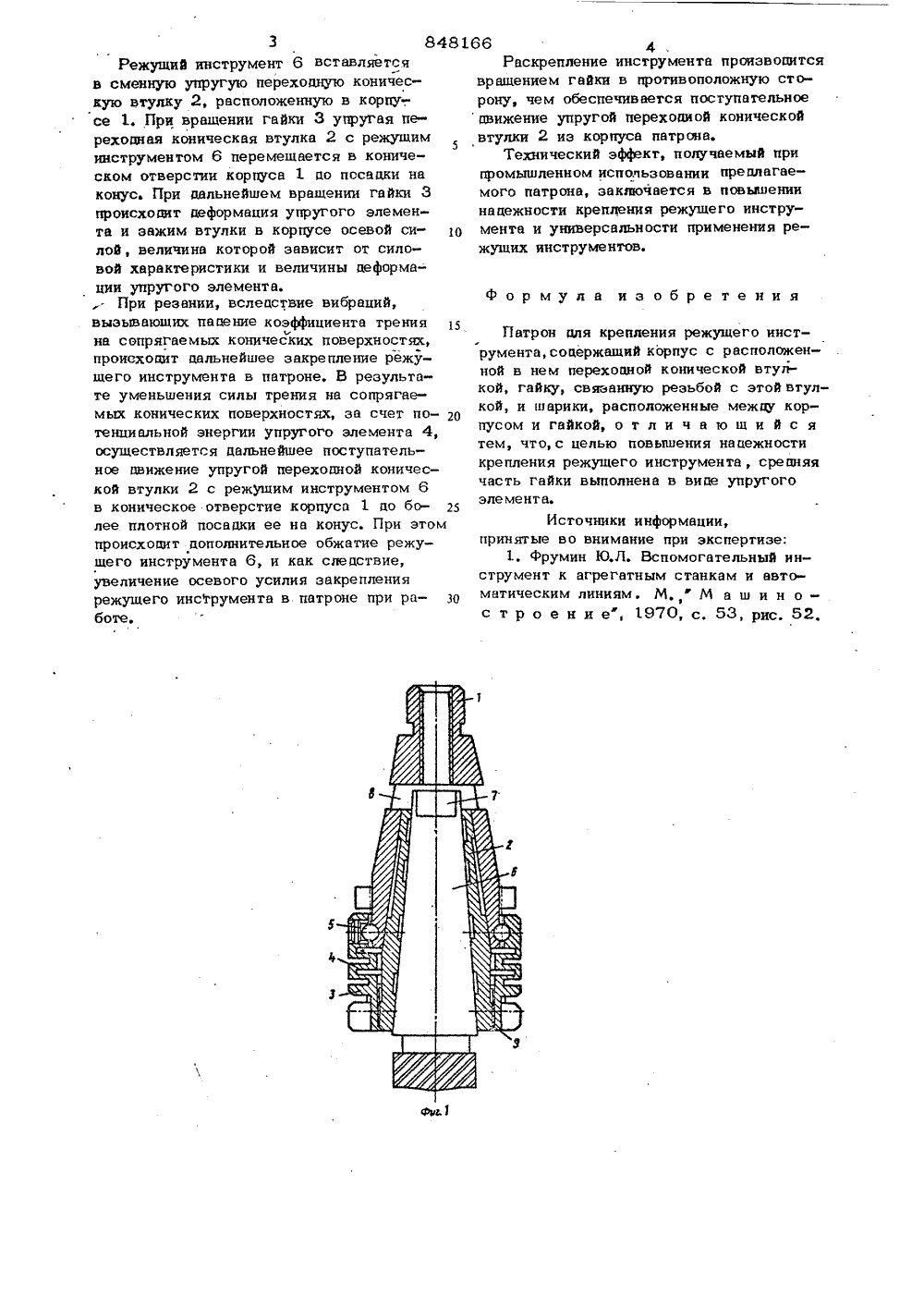

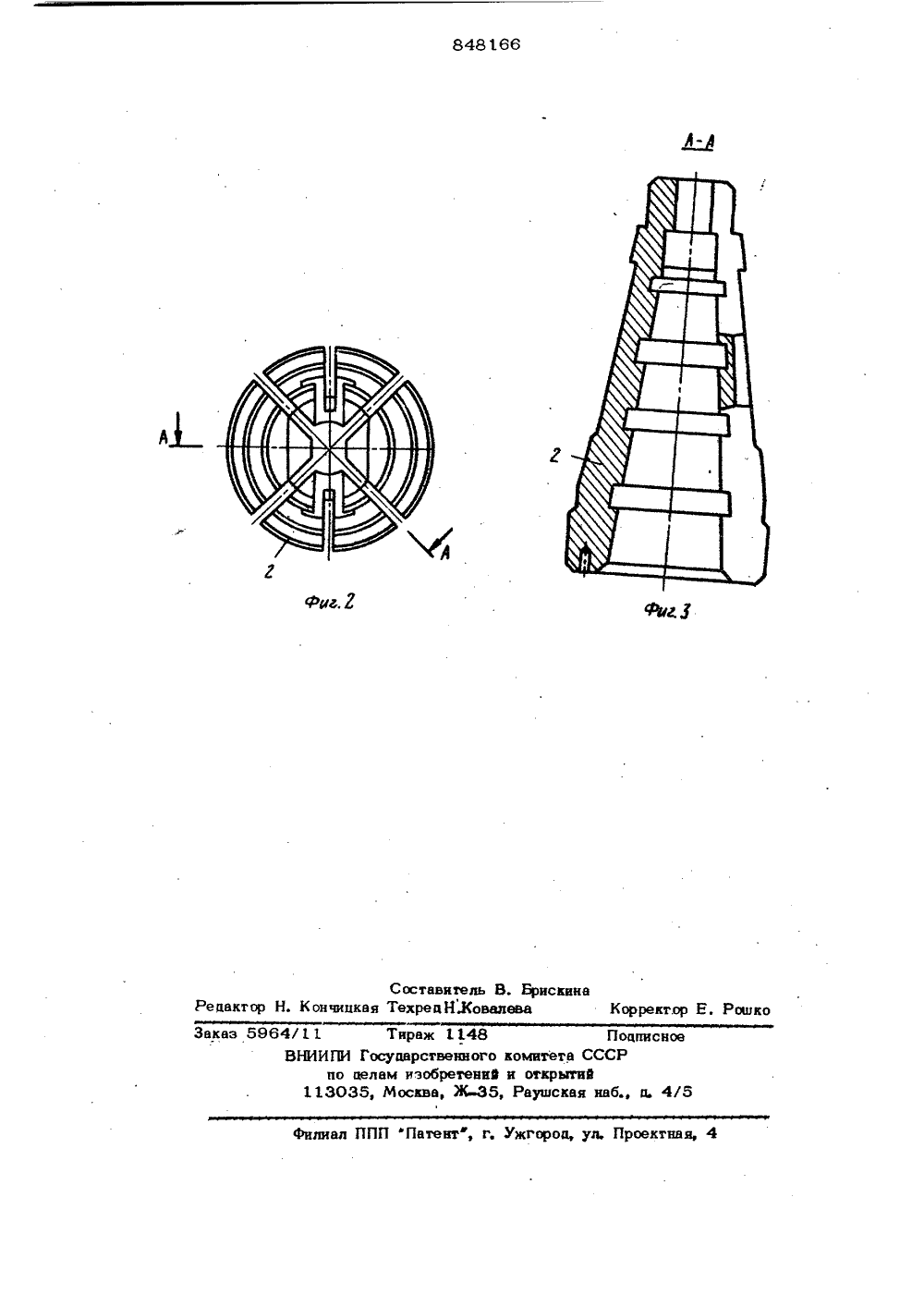

ОП ИСАНИ ЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик и 848166(51) М. Кл,В 23 В 31/04 Воударстееииый комитет по делам изобретений и открытий(72) Авторы изобретения Ленинградский ордена Красного Знамени механический институт(54) ПАТРОН ДЛЯ КРЕПЛЕНИЯ РЕЖУЩЕГО ИНСТРУМЕНТА Изобретение относится к металлообробке и может быть использовано, в частности на фрезерных станках.Известен патрон для крепления режущего инструмента, содержащий корпус с5 установленной в нем переходной конической втулкой, гайку, связанную резьбой с этой втулкой, и шарики, расположенные между корпусом и гайкой 11. 10Недостатком известного патрона является то, что осевое усилие закрепления инструмента, создаваемое обычно до про цесса работы, при работе уменьшается, что снижает жесткость хехнологической15 системы станок-инструмент и, как, следствие, ведет к увеличению амплитуд вибраций, резко снижающих срок службы инструментв.Цель изобретения - повышение надеж 20ности крепления режущего инструмента,Поставленная цель достигается тем, что средняя час 1 ь гайки выполнена в виде упругого элемента. На фиг. 1 показан патрон, профильное сечение; на фиг. 2 - переходная коническая втулка к патрону, вид сверху на фиг. 1; на фиг. 3 - разрез А-А на фиг. 2.Патрон содержит корпус 1, в котором расположена переходная коническая втуз. кв 2. На корпусе патрона установлена гайка 3, срепняя часть которой выполнена в виде упругого элемента 4, например гофра. С корпусом гайка связана посреаством шариков 5, расположенных в радиЪусных кольцевых канавках корпуса и гайки. Втулка 2 выполнена упругой с разрезами и в ней устанавливается хвостовик режущего инструмента 6. Передача кру тящего момента может передаваться нй инструмент также лысками 7, входящими в паз 8, выполненный в корпусе паз рона.Гайка 3 связана с переходной конической втулкой 2 посредством резьбы 9.Патрон работает следующим образом.848166 3Режущий инструмент 6 вставляетсяв сменную упругую переходную коническую втулку 2, расположенную в корпусе 1. При вращении гайки 3 упругая переходная коническая втулка 2 с режущиминструментом 6 перемещается в коническом отверстии корпуса 1 до посадки наконус. При дальнейшем вращении гайки 3происходит деформация упругого элемента и зажим втулки в корпусе осевой си- щлой, величина которой зависит от силовой характеристики и величины деформации упругого элемента,При резании, вследствие вибраций,вызывающих падение коэффициента трения дчна сепрягаемых конических поверхностях,происходит дальнейшее закрепление режущего инструмента в патроне, В результате уменьшения силы трения на сопрягаемых конических поверхностях, за счет по Отенциальной энергии упругого элемента 4,осуществляется дальнейшее поступательное движение упругой переходной конической втулки 2 с режущим инструментом 6в коническое отверстие корпуса 1 до более плотной посадки ее на конус. При этомпроисходит дополнительное обжатие режущего инструмента 6, и как следствие,увеличение осевого усилия закреплениярежущего инструмента в патроне при ра- зоботе. 4Раскрепление инструмента производитсявращением гайки в противоположную сторону, чем обеспечивается поступательноедвижение упругой переходиой коническойвтулки 2 из корпуса патрона,Технический эффект, получаемый припромышленном использовании пре длагаемого патрона, заключается в повышениинадежности крепления режущего инструмента и универсальности применения режущих инструментов,фор мула изобретения Патрон для крепления режущего инструмента, содержащий корпус с расположенной в нем переходной конической втулкой, гайку, связанную резьбой с этойвтулкой, и шарики, расположенные между корпусом и гайкой, о т л и ч а ю ш и й с ятем, что,с целью повышения надежностикрепления режущего инструмента, средняячасть гайки выполнена в виде упругогоэлемента.Источники информации,принятые во внимание при экспертизе:1. фрумин Ю,Л. Вспомогательный инструмент к агрегатным станкам и автоматическим линиям. М М а ш и н ос троение", 1970,с. 53,рис.52,а од, ул. Проектна филиал ППП П г. ИПИ Госуцарспо целам из13035, Москв 148 Поцписнсенного комитета СССРретеннй и открытийЖ 35, Раушская наб., и. 4
