Установка для сушки растворов исуспензий b кипящем слое инертныхтел

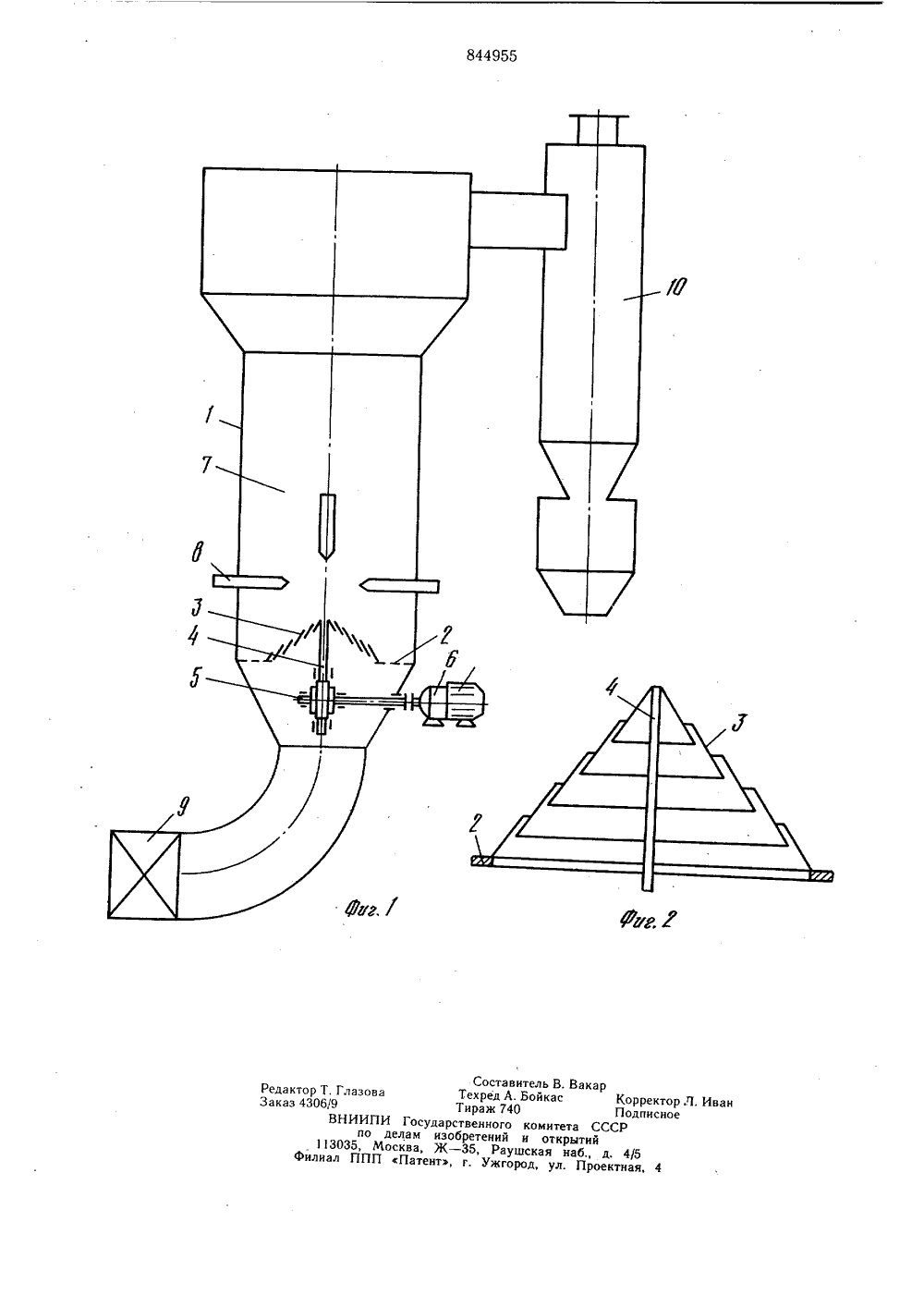

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл з Г 26 В 17/1 Од Г 26 В 3/12 Гооударствеиинй комитет Опубликовано 07.07.8 . Бюллетень25Дата опубликования описания 17.07.81(53) УДК 66.047. .096.5 (088.8) по делан изобретений и открытий(54) УСТАНОВКА ДЛЯ СУШКИ РАСТВОРОВ И СУСПЕНЗИЙ В КИПЯЩЕМ СЛОЕ ИНЕРТНЫХ ТЕЛИзобретение относится к технике сушки, а именно к установкам для сушки растворов и суспензий.По основному авт, св.580426 известна установка для сушки растворов и суспензий в кипящем слое инертных тел, содержашая сушильную камеру с газораспределительной решеткой, имеющей центральный конусообразный распределитель, обращенный вершиной в сторону рабочего объема и выполненный в виде пакета сплошных конусов, установленных с регулируемым зазором 1. Недостатком известной установки является образование каналов в массе инертных тел, что снижает кратность циркуляции последних и, следовательно, интенсивность процесса. Кроме того, для изменения зазоров в распределителе требуется остановка процесса, что снижает производительность и надежность установки.Предлагаемое изобретение содержит все основные элементы известной установки, является его дальнейшим усовершенствованием и ставит своей целью интенсификацию процесса сушки и повышение ее надежности,Это достигается тем, что пакет сплошныхконусов образован свернутой в спираль упругой лентой, снабженной прикрепленным к верхнему ее витку приводным вертикальным штоком, установленным с возможностью вертикального и вращательного движения с помощью червячной передачи, а нижний виток упомянутой ленты соединен с газораспределительной решеткой.Кроме того, лента имеет переменную жест -кость, увеличивающуюся в направлении вит ков большего диаметра,На фиг. 1 изображена предлагаемая установка, вертикальный разрез; на фиг, 2 - конусообразный распределитель. Установка для сушки растворов и суспенэий в кипящем слое инертных тел содержит сушильную камеру 1, горизонтальную газо- распределительную решетку 2 с центральным конусообразным распределителем 3, обращенным вершиной в сторону рабочего объема. Конический распределитель 3 выпол нен в виде свернутой в спираль упругой ленты которая имеет переменную жесткость по всей высоте, причем со стороны витков большего диаметра жесткость больше. Это пре 844955дусматривается для того, чтобы зазор в коническом распределителе 3 в процессе работы изменялся равномерно по всей высоте. Нижний виток распределителя 3 жестко скреплен с газораспределительной решеткой 2, а верхний подвижен и через шток 4, на конце которого расположена червячная передача 5, связан с реверсивным электроприводом 6. Это дает возможность регулировать зазоры между витками при вертикальном перемещении штока 4, вызывающего скручивание или раскручивание ленты.На газораспределительной решетке 2 по- мешены инертные тела 7, а в объеме сушильной камеры 1 расположены форсунки 8 для распыления высушиваемых растворов или суспензий по объему сушильной камеры 1.Установка снабжена также калорифером 9 для нагрева воздуха и циклоном 10 для отделения высушенного продукта от воздуха.Установка для сушки растворов и суспензий в кипящем слое инертных тел работает следующим образом.Раствор или суспензия подается в сушильную камеру 1 через форсунки 8, которые равномерно по всему объему сушильной камеры 1 напыляют его на поверхность инертных тел 7 тонким слоем. Инертные тела 7, покрытые тонким слоем жидкого продукта смываются горячим воздухом, в результате чего происходит интенсивное испарение влаги.Инертные тела 7 находятся в псевдоожиженном состоянии над горизонтальной газораспределительной решеткой 2 в результате действия напора горячего воздуха, который вентилятором (не показан) нагнетается в сушильную камеру 1 через калорифер 9 где происходит его нагрев.Часть воздуха проходит через распределитель 3, который в процессе работы периодически колеблется в вертикальном направлении за счет скручивания и раскручивания ленты при работе реверсивного электрического привода 6, в результате чего происходит изменение зазора между витками ленты и, как следствие, изменяется скорость газового потока, проходящего через распределитель.В результате пульсирующего изменения скорости газового потока происходит пульсирующее движение инертных тел 7 по центральному объему сушильной камеры 1. Изменение скорости движения инертных тел 7 приводит к разрушению образующихся воздушных каналов, которые препятствуют их направленному движению интенсивной турбулизации слоя инертных тел 7, и увеличению соударений их друг о друга, в результате чего происходит более полное разрушение и удаление слоя высушенного продукта и очистка поверхности инертных тел 7.Высушенный продукт потоком воздухауносится из сушильной камеры 1 в циклон 10, где происходит разделение высушенного продукта и воздуха.Наличие колеблющегося распределителя 15 3 выполненного в виде свернутой в спиральупругой ленты с коническими витками, имеюШей переменную жесткость витков по высой, (длине ленты) позволяет интенсифицировать процесс сушки за счет увеличения числа соударений инертных тел 7, разрушения воз О душных каналов и повышения надежностициркуляции инертных тел 7.Установка проста в управлении и можетбыть автоматизирована.25Формула изобретения1. Установка для сушки растворов и суспензий в кипящем слое инертных тел по авт. св.580426, отличающаяся тем, что, ЗО с целью интенсификации процесса сушкии повышения надежности, пакет сплошных конусов, образован свернутой в спираль упругой лентой, снабженной прикрепленным к верхнему ее витку приводным вертикальным штоком, установленным с возможностью вертикального и врашательного движения, с помощью червячной передачи, а нижний виток упомянутой ленты, соединен с газораспределительной решеткой,2. Установка по п. 1, отличающаяся тем,40 что лента имеет переменную жесткость, увеличивающуюся в направлении витков большего диаметра.Источники информации,принятые во внимание при экспертизе 45 1. Авторское свидетельство СССР580426, кл. Г 26, В 17/10, 1975.ИПИпоМППП Составитель В. В Техред А. Бойкас Тираж 740 Государственного комитета елам изобретений и откры сква, Ж - 35, Раушская на Патент, г. Ужгород, Ул.
