Мультипликатор давления

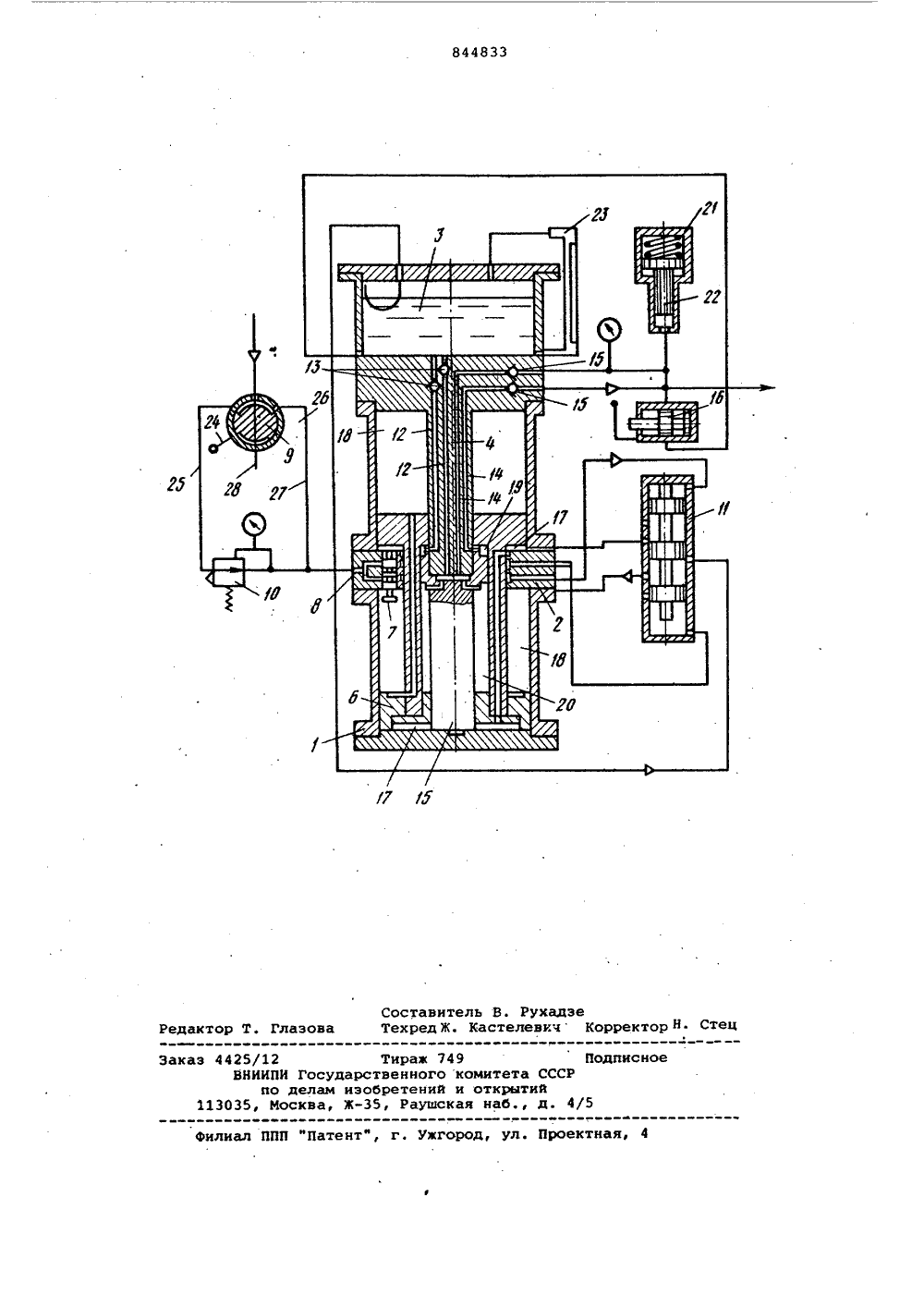

Сфеа Сфаетских Сфциаектическик Республик(51)м, Кл,з с присоединением заявки Йо"23) Приоритет Г 15 В 3/00 Государственный комитет СССР но деяам изобретений н открытий(088. 8) 54) МУЛЬТИПЛИКАТОР ДАВЛЕНИЯ Цель изобрете циональных воэмлирования давлен Это достигаетвыполнен трехход сши ени ия - ра р ежностей путем регя газа.я тем, что кранвым, а параллельн к последнему установлен регулятор давления, Кроме того, на выходе нагнетательных каналов установлен компе сатор давления и резервуар для жидкости снабжен указателем уровня.На чертеже изображен мультипликатор давления.Мультипликатор давления содержит цилиндр 1 с перегородкой 2 и резерву 15 ар 3 жидкости. В мешен неподвижны тельный неподвиж ние охвачены сдв 6. На перегородк ник переключения канала 8 подачи золотник переклю ходовым краном 9 давления. Послед тх 25 делителем 11, осуществляющим подачугаза для перемещения сдвоенного полого поршня 6. Поршень 6 связан с всасывающими каналами 12, в которых установлены обратные клапаны 13, и снагнетательными каналами 14, в когоИзобретение относится к общему машиностроению, в частности к гидравлическим и пневматическим исполнительным механизмам гидропривода зажима деталей на металлорежущих станках.Известен мультипликатор давления, содержащий резервуар для жидкости, цилиндр с размещенным в нем сдвоенным полым поршнем, установленным с воэможностью перемещения по неподвижному штоку, всасывающие и нагнетательные каналы рабочей жидкости, выполненные в неподвижном штоке с установленным соосно последнему в полом штоке дополнительным неподвижным штоком, и канал подачи газа в мультипликатор с краном 1 .Недостатком известного устройства является то, что в нем невозможно регулировать усилие зажима, что при тонкостенных деталях может привести к их деформированию. Кроме того, в известном устройстве иэ-эа отсутствия в нем средства поддержания давления в нагнетательных каналах, не обеспечивается постоянное давление к этих каналах, в том числе и при наличии утечек. Наконец, отсутствие указателя уровня в резервуаре жидкости усложняет эксплуатацию устройства. утри цилиндра 1 раэ шток 4 и дополниый шток 5. Последенным полым поршнем 2 установлен эоло 7 для перекрытия аэа. Кроме того, ения 7 связан с тре и регулятором 10 ий связан с распре 844833рых установлены обратные клапаны 15,На выходе нагнетательных каналов 14 размещен эолотниковый кран 16 сброса давления в гидросистеме. Распределитель 11 связан с газовыми полостями 17 и 18, а полости 19 и 20 связаны с всасывающими и нагнетательными каналами 12 и 14. На цилиндре 1 на выходе упомянутых нагнетательных каналов 14 установлен компенсатор давления в виде ступенчатого корпуса 21 с подпружиненным внутри него штоком 22. На резервуаре 3 установлен указатель 23 уровня. На трехходовом кране 9 предусмотрена фиксация его в положении 24, когда имеется проход газа через канал 25, а также в положении 26, когда имеется проход газа через канал 27 и, наконец, в положении 28, когда газовые каналы 25 и 27 перекрыты.Мультипликатор давления работает следующим образом.При положении трехходового крана 9 гаэ проходит через канал 25, регулятор 10 и открытый золотником переключения 7 канал 8 под давлением, на которое настроен регулятор 10, Под этим давлением газ попадает в одну иэ полостей распределителя 11, При этом золотник последнего перемещавтся в сторону, противоположную отверстию, через которое подается гаэ. Одновременно газ подается в резервуар 3 и через среднее отверстие (не показано) распределителя 11 в газовые полости 17 или 18. При этом сдвоенный поршень б перемещается в положение, противоположное занятому ранее. При подходе к конечному положению упомянутый поршень б перемещает своим торцом золотник переключения 7. Благодаря последнему цикл движения повторяется. При возвратно-поступательном перемещении сдвоенного полого поршня б происходит всасывание жидкости иэ резервуара 3 через всасывающие каналы 12 с обратными клапанами 13 поочередно в полости 19 и 20 и через нагнетательные каналы 14 с обратными клапанами 15 в гидросистему. Принудительным пере- . мещением золотникового крана 16 можно осуществить сброс давления в гидросистеме.При установке трехходового крана 9 в положение, когда газ проходит по каналу 27, в нем создается минимальное давление, .При установке же трех- ходового крана 9 в положение 28 муль 25 Формула изобретения 1. Мультипликатор давления, содержащий резервуар для жидкости, цилиндрс размещенным в нем сдвоенным полымпоршнем, установленным с воэможностью перемещения по неподвижному штоку, всасывающие и нагнетательныеканалы рабочей. жидкости, выполненныев неподвижном штоке с установленнымсоосно последнему в полом поршнедополнительным неподвижным штокоми канал подачи газа в мультипликаторс краном, о т л и ч а ю щ и й с ятем, что, с целью расширения функ 40 циональных возможностей путем регулирования давления газа, кран выполнентрехходовым, а параллельно последнему дополнительно установлен регулятор давления.45 2, Мультипликатор давления пои. 1, о т л и ч а ю щ и й с я тем,что на выходе нагнетательных каналовустановлен компенсатор давления.3, Мультипликатор давления поп. 1, о т л и,ч а ю щ и й с я тем,что резервуар для жидкости снабженуказателем уровня,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 588399, кл. Г 15 В 3/00, 1974. 5 1 О 15 20типликатор отключается от газовой сети, Если будет иметь место утечка жидкости из гидросистемы, то сдвоенный полый поршень б будет перемещаться до момента срабатывания золотника переключения 7 после чего этот же поршень б начнет перемещаться в обратную сторону, поддерживая при этом постоянное давление в гидросистеме, Для исключения падения давления в момент переключения золотника переключения 7 используется компенсатордавления, перемещение подпружиненного штока 22 которого исключает падение давления в гидросистеме, Наличие указателя 23 уровня позволяет надежно контролировать наличие жидкости в резервуаре 3.Использование предлагаемого изобретения может позврлить регулировать усилие зажима детали, исключить падение давления в гидросистеме при смене направления движения сдвоенного поршня и надежно контролировать уровень жидкости в резервуаре.844833 Составитель В. Рухадзетор Т. Глазова ТехредЖ. Кастелевкч Корре ППП "Патент", г. Ужгород, Ул. Проектна илнал 4425/12 Тираж 749ВНИИПИ Государственного комиио делам изобретений и о3035, Москва, Ж, Раушская Подписноета СССРрытийб., д. 4/5
