Глубинный пробоотборник всасывающего типа

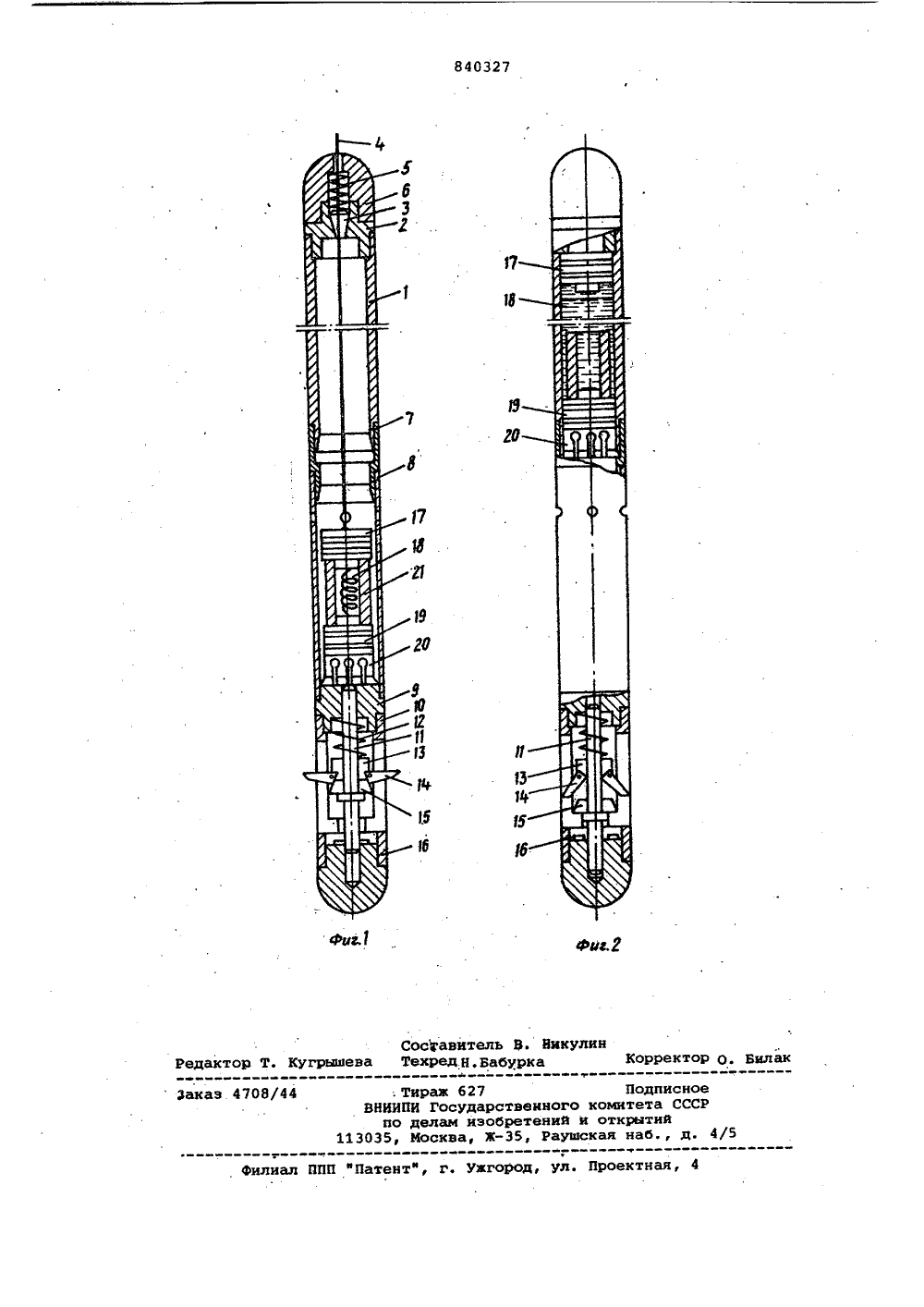

Союз СфветскикСоциалистическихРеспублик ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОИ:КОМУ СВ ЕТЕЛЬСТВУ и 840327(22) Заявлено 070679 (21) 2776996/22-03 с присоединением заявки Йо(23) Приоритет Е 21 В 49/02 Государственный комитет СССР но дедам изобретений и открытийОпубликовано 23,06,81.6 юллетень Й 9 2 ЗДата опубликования описания 250631(53) УДК 622. 24 З. .68(088.8) М.М. Васильев, Э.М. Давии А.И. МавиаВвНаучно-производственное бъединэение по термическимметодам добычи нефти НП "миеФть" Министерстванефтяной промышленности(54) ГЛУБИННЫЙ ПРОБООТБОРНИК ВСАСЫВАЮЩЕГО ТИПАИзобретение относится к нефтедобывающей промышленности, а именно к области исследования флюида вскрытого скважиной пласта.Известен глубинный поршневой пробоотборник всасывающего типа, который обязательным элементом конструкции имеет клапанный узел, служащий как для прохода отбираемой пробы в рабочую камеру, так и для ее герметизации при транспортировке к месту исследования. Заполнение пробоот. - борника осуществляется благодаря перепаду давления на клапане, создаваемого движущимся относительно кор пуса поршнем. Пробоотборник снабжен конусным клапаном, который при спуске прибора в скважину находится в открытом положении. При этом встречный поток жидкости, благодаря проточ ной конструкции поршня, промывает рабочую камеру 11.Однако скоростного напора при спуске пробоотборника недостаточно для промювки его мертвого объема. Кроме того, увеличение гидравлического сопротивления в клапанном узле и, в связи с этим, перепада давления при всасывании в случаях незначительной разницЫ давлений насыщения 30:и забойного вызывает разгазированиежидкости при наборе пробы, неполноеиспользование в связи с этим объемарабочей камеры и ухудшение ее качества,Известен .также глубинный пробоотборник всасывающего типа, содержащий пробоотборную камеру с всасывающими отверстиями, узел управле ния и узел фиксации лебедочной проволоки, проходящей через пробоотборную камеру, поршень, соединенный слебедочной проволокой, и запирающийэлемент, соединенный с поршнем гибкой связью 21Однако недостатком этого пробоотборника является то, что в немне исключена возможность открытиязапирающего элемента во время подъема пробоотборника из скважины, а расположение во всасывающем отверстиипосадочного седла под запирающий элемент уменьшает проходное сечение,тем самым затрудняя вхождение пробыв пробоотборную камеру. Все это снижает надежность отбора пробы.Цель изобретения - повышение надежности отбора пробы.Указанная цель достигается тем,что запирающий элемент выполнен вФоРмула изобретения виде поршня с пружинной упорной цангой, а в нижней части пробоотборной камеры выполнен кольцевой упор для фиксации цанги.На Фиг, 1 представлен пробоотборник в исходном положении, общий вид, на фиг. 2 - пробоотборник при извлечении иэ скважины.РРабочая камера 1 нробоотборника представляет собой полый цилиндр из нержавеющей стали с тщательно отрабОтанной внутренней поверхностью. Сверху в рабочую камеру 1 ввинчена ограничительная втулка 2 с гнездом для помещения клинового механизма 3, служащего для удержания пробоотборника от проскальзывания относительно 15 проволоки 4 во время спуска в скважину. Для регулировки создаваемого клиновым механизмом усилия .служит пружина 5, удерживаемая Фонарем 6. На нижний конец рабочей камеры 1 навин- Щ чена упорная втулка 7, на которую, в свою очередь, навинчена заборная камера 8, соединенная через втулку 9 с корпусом 10 узла управления. Узел управления состоит из корпуса 10, штока 11, пружины 12, скользящей втулки 13, на которой шарнирно закреплены зацепы 14, клина 15 и срезной чеки 16.К концу проволоки 4 привязан верхний поршень 17, который соединен тро- ЗО сом 18 с нижним поршнем 19, жестко связанный с пружиной упорной цангой 20. Между поршнями помещена мешалка 21.Пробоотборник работает следующим образом.При спуске в скважину пробоотборнн держится на проволоке 4 посредством клинового механизма 3 и поршень 17 не нагружен. По достижении пробо-,4 отборником заданной глубины отбора.про-, бы проволока 4 выбирается лебедкой и создается усилие, направленное вверх. Клин 15, раздвигая зацепы 14, прижимает их к стенкам лифтовой трубы. Когда усилие на проволоке 4 превышает усилие в клиновом механизме 3, проволока вместе с прикрепленным к ней поршнем 17 двигается относительно пробоотборника вверх. После вхождения поршня 17 в рабочую камеру 1 начинамвется всасывание пробы через окна заборной камеры. При этом выбирается слабина троса 18. По достижении поршнем 17 положения, при котором слабина троса 18 полностью выбрана, параллельно с ним начинает двигаться нижний поршень 19. Длина троса 18 обеспечивает вход нижнего:,поршня 19 и рабочую камеру 1 и Фиксацию цанги 20 в упорной втулке 7 при подходе верхнего поршня 17 к ограничительной втулке 2, что обеспечивает герметизацию отобранной пробы в рабочей камере.При достижении поршнем 17 крайнего верхнего положения и дальнейшем приложении подъемной силы на проволоку происходит срез чеки 16, в результате чего шток 11 и связанный.с ним клин 15 опускаются, зацепы 14 разворачиваются и утапливаются в корпусе 10 узла управления, не препятствуя подъему пробоотборника (Фиг. 2).Предлагаемое изобретение повышает эффективность отбора глубинных проб, что позволяет сократить число с пус.коподъемных операций при отборе, и ,увеличивает точность определения свойств пластовых неФтей. Глубинный пробоотборник всасывающего типа, содержащий пробоотборнуюкамеру с всасывающими отверстиями,узел управления и узел фиксации лебедочной проволоки, проходящей через пробоотборную камеру, поршень,соединенный с лебедочной проволокой,и запирающий элемент, соединенный споршнем гибкой связью, о т л и ч а ющ и й с я тем, что, с целью повышения надежности отбора пробы, запирающий элемент выполнен в видепоршня с пружинной упорной цангой,а в нижней части пробоотборной камеры выполнен кольцевой упор для фиксации цанги.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРУ 155462, кл. Е 21 В 49/02, 1961.2. Патент США Р 2879850кл. 166-166, опублик. 1959 (прототип),840327 37 3 б Составитель 9. Никулинва ТехредН.Бабурка Коррект Билак едактор Т,аказ 4708/4 Фул. Проектная; Тираж 627НИИПИ Государс по делам изоб35, Москва, Жфилиал ППП фПатентф, г. Уж Подписноекомитета СССРоткрытийкая наб., д. 4 веиногретений5, Раушс
