Способ измерения внутреннего ди-ametpa уплотнительных эластичныхколец

Номер патента: 1280998

Опубликовано: 30.12.1993

Авторы: Бессуднов, Игнатов, Карасев, Константинопольский, Фатеев

МПК: G01N 29/26

Метки: внутреннего, вращения, диаметров, переменных, полых, тел

...25 с закрепленными на них с нэвивкой тросами 26, Привод 23 закреплен на15 телескопической несущей штанге 2, на которой также установлена упругая колодка 27.Тросы 21 закреплены также с навивкой набарабанах 22 планок 3, Количество витковтросов 21, 26 на барабанах 22 и 25 обеспе 20 чивает поворот барабанов 25 до полного. расцепления выходных валов 24 с планками3, Тросы 21 соединены с тросом 28, которыйзакреплен на телескопической штанге 2 упругой колодкой 27, пропущен через четы 25 рехкратный полиспаст 29 калебеукладчика30 и соедине с ручной лебедкой 20. Барабаны 25 снабжены кулэчковой муфтой 31,Позицией 32 обозначено контролируемоеизделие,поэицией 33 в горлови контроли 30 руемого изделия,Устройство для внутреннего...

Номер патента: 1773525

Опубликовано: 07.11.1992

Авторы: Губа, Деревянко, Журба, Иванов, Исерсон, Перевалова, Пивник, Сидоренко, Швец

МПК: B21B 25/00, B21C 3/16

Метки: волочения, оправка, труб

...металла трубы на рабочую поверхность оправки предопределеносущественным уменьшением их схватываемости во время волочения, поскольку покрытие из нитрида титана препятствуетдиффузионному растворению твердосплавной основы (карбида вольфрама) оправки вобрабаываемом материале трубы, так как 55слой нитрида титана является барьером дляатомов углерода и вольфрама.Следует также отметить, что приведенное соотношение концентраций азота и толщин слоев покрытия нс увеличивает исходную шероховатость рабочей поверхностей оправки, что прежде всего обеспечивается оптимально подобранной концентрацией азота. С увеличением концентрации азота шероховатость поверхности уменьшается,Также опытным путем был установлен оптимальный диапазон величины...

Номер патента: 1374034

Опубликовано: 15.02.1988

Автор: Довгий

МПК: G01B 5/08

Метки: внутреннего, диаметра, колец, эластичных

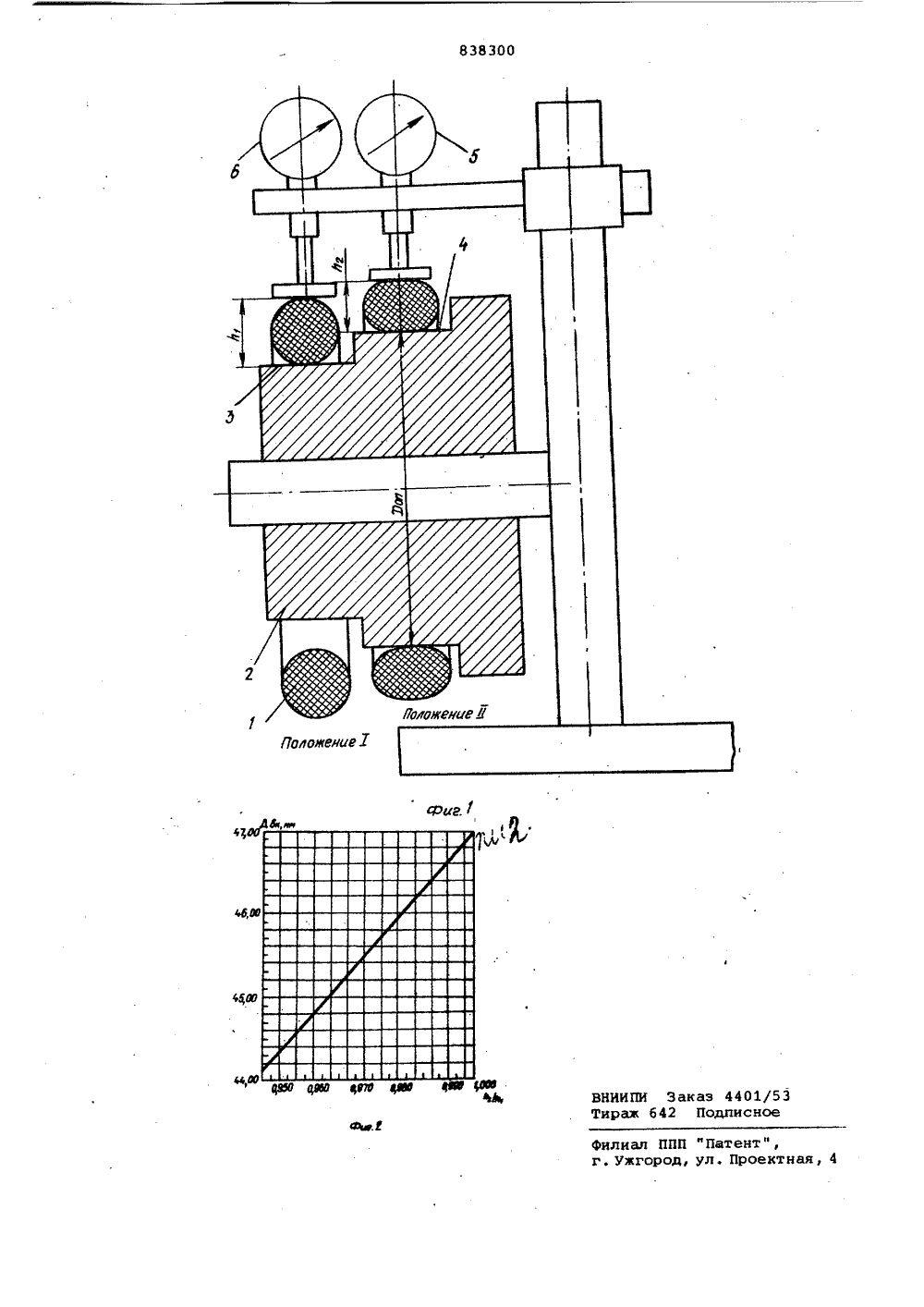

...Е,ФомичевРедактор А.Маковская Техред А.Кравчук Корректор О, Кравцова Заказ 560/35 Тираж 680ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Подписное Производственно-полиграФическое предприятие, г.Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике и может быть исполь - зовано в машиностроительной, резинотехчической и других областях техники.Цель изобретения - повышение удобства эксплуатации.На чертеже представлена схема реализации способа измерения внутреннего диаметра эластичных колец.Устройство, реализующее описан - ный способ, содержит кольцо 1, которое надевается на оправку 2. Оправка состоит из двух полуколец 3 и 4, установленных с возможностью...

Номер патента: 499095

Опубликовано: 15.01.1976

Авторы: Власов, Маслов

МПК: B24B 19/00

Метки: внутреннем, диаметре, колец, например, поршневых, фасок

...фаскп и одновременное возвратно-поступательное движение параллельно рабочей образующей конуса, круга. Но такой способ является сложным и необеспечивает равномерного износа круга.Предложенный способ отличается от известных тем, что кругу сообщают движение5 по эллипсу в плоскости, перпендикулярной оснкруга, и синхронное с ним движение вдольоси круга, Разность осей эллипса его движения определяется соотношением А =1 з 1 п а,где 1 - длина образующей рабочей поверхно 10 сти круга,я - угол профиля круга,Такое осуществление способа позволяет повысить качество обработки и стойкость инструмента, так как с обрабатываемым кольцом15 контактируют различные точки образующейбоковой конической поверхности круга.На фиг, 1 дана траектория движения...

Номер патента: 685407

Опубликовано: 15.09.1979

Авторы: Касатонов, Котелкин, Петров, Рагинский, Темкин

МПК: B21K 1/38

Метки: колец, оправка, раскатки

...и подают под верхний боек пресса . Раскатку на профилированной части оправки производят до получе-.ния на внутренней поверхности заготовки профиля, соответствующего рабочему профилю инструмента. Затем сместив заготовку на гладкую цилинд рическую часть оправки, продолжают раскатку до получения гладкой внутренней поверхности заготовки,Чередование этих операций производят до получения требуемых размеров заготовки.За счет чередования раскатки на профильной и гладкой цилиндрической частях оправки в ходе всех операций раскатки обеспечивают в очаге деформации необходимую схему напряженно- деформированного состояния, обеспечи- вающуЮ преимущественное течение металла заготовки в тангенциальиом напряжении (увеличение вытяжки) и затрудненное...
