Устройство для обработки информа-ции c дешифровкой результатов из-мерений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 834705
Автор: Терентьев
Текст

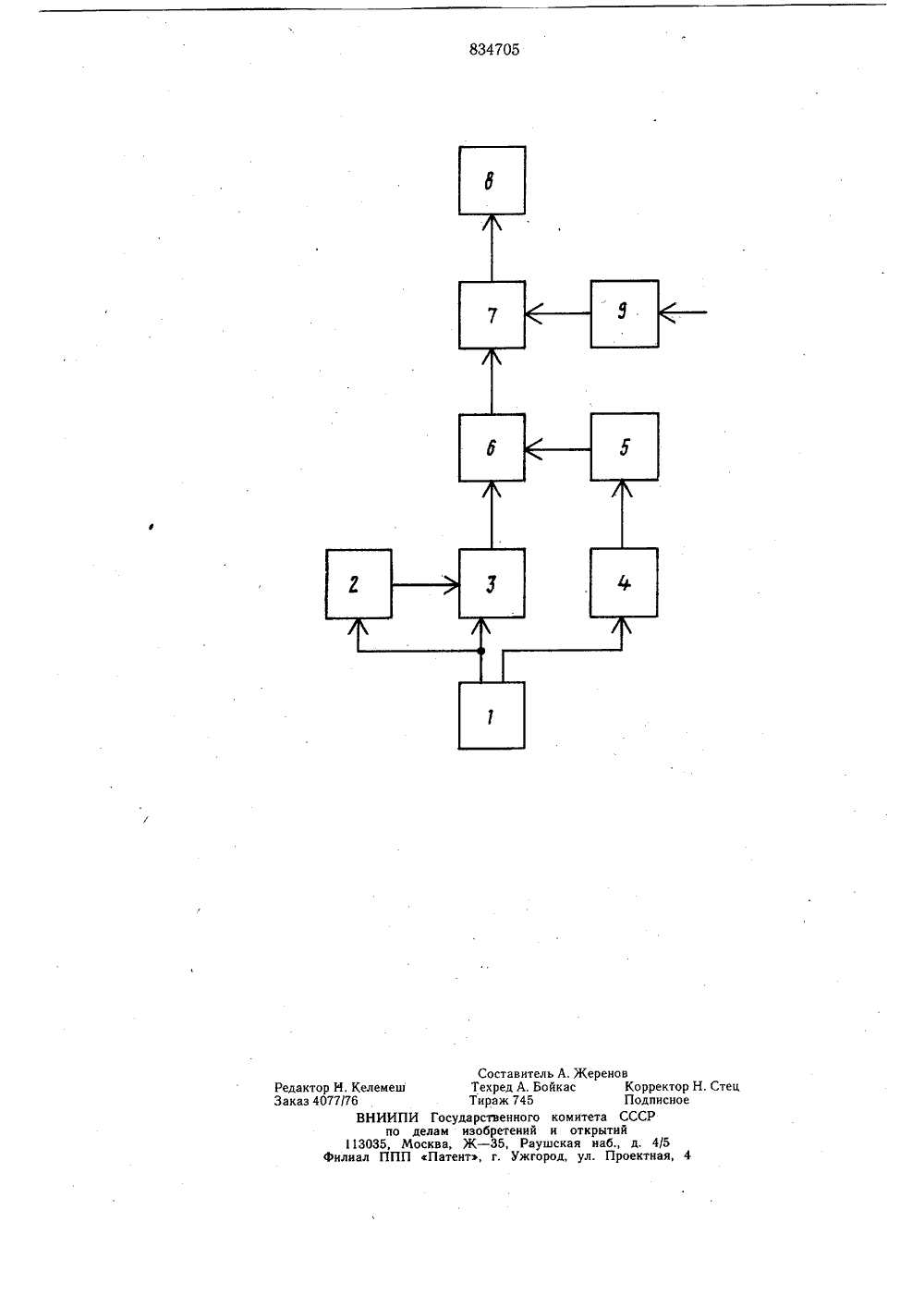

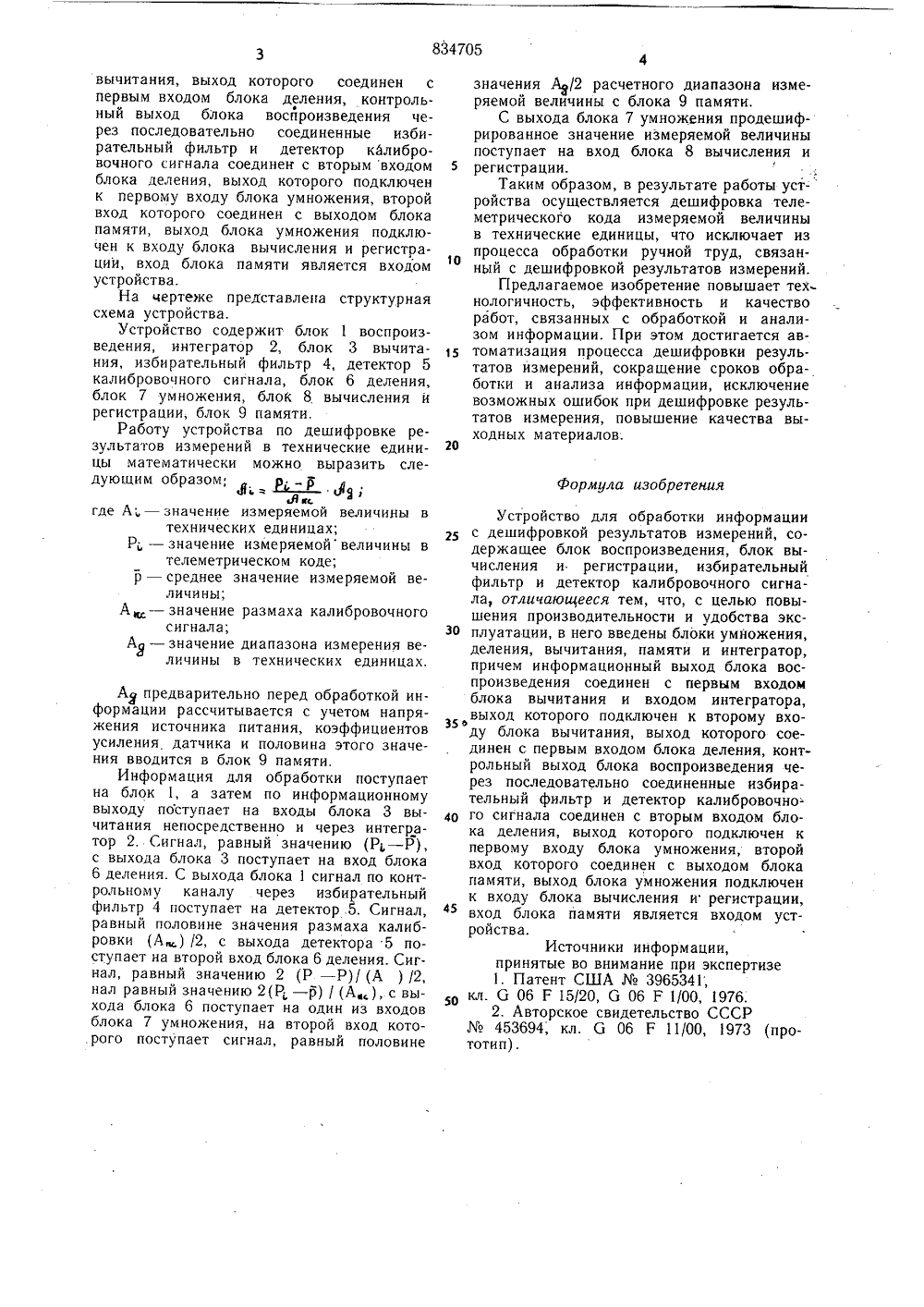

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликпо делам нэабретеннй н еткрмтий(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ИНФОРМАЦИИ С ДЕШИФРОВКОИ" РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙИзобретение относится к вычислительной технике и предназначено для обработки информации с автоматической дешифровкой результатов измерений в технические единицы.Известно устройство, содержащее аналого-цифровой преобразователь, блок ум- ф ножения, эталонный генератор, блоки памяти, делители, постоянное запоминающее устройство, цифроаналоговый преобразователь. Это устройство предназначено только для обработки информации с получением результата в виде виличины расходами.Наиболее близким по технической сущности к предлагаемому являтеся устройство, содержащее воспроизводящий блок, соединенный с вычислительным и регистрирующим блоком, блоком контроля уровня эта д лонного калибровочного сигнала, нелинейных искажений, шума в тракте передачи и величины импульсных помех, выходы ко торых подключены к анализатору, выход которого соединен с входом регистрации сигнала недостоверности блока вычисления и регистрации 2.Недостатком известного устройства яв-. ляется то, что оно не позволяет осуществлять дешифровку результатов измерений в технические единицы при обработке быстро- меняющихся процессов на вычислительном и регистрирующем блоках. Это приводит к тому, что после регистрации результатов измерений или вычисленных статистических характеристик на выходных материалах вручную приходится осуществлять разметку оси ординат в технических единицах с соответствующим масштабом, что, в свою очередь, является следствием увеличения сроков обработки и анализа информации, появления возможных ошибок при выполнении дешифровки результатов измерений.Цель изобретения - повышение производительности и удобства эксплуатации.Поставленная цель достигается тем, что в устройство, содержащее блок воспроизве- дения, блок вычисления и регистрации, избирательный фильтр и детектор калибровоч.ного сигнала, введены блоки умножения, деления, вычитания, памяти и интегратор, причем информационный выход блока воспроизведения соединен с первым входом блока вычитания и входом интегратора, выход которого подключен к второму входу блокавычитания, выход которого соединен с первым входом блока деления, контрольный выход блока восйроизведения через последовательно соединенные избирательный фильтр и детектор калибровочного сигнала соединен с вторым входом блока деления, выход которого подключен к первому входу блока умножения, второй вход которого соединен с выходом блока памяти, выход блока умножения подключен к входу блока вычисления и регистрации, вход блока памяти является входом устройства.На чертеже представлена структурная схема устройства.Устройство содержит блок 1 воспроизведения, интегратор 2, блок 3 вычитания, избирательный фильтр 4, детектор 5 калибровочного сигнала, блок 6 деления, блок 7 умножения, блок 8 вычисления и регистрации, блок 9 памяти.Работу устройства по дешифровке результатов измерений в технические единицы математически можно выразить следуюшим образом; р,.дягде А, - значение измеряемой величины втехнических единицах;Р - значение измеряемойвеличины втелеметрическом коде;р - среднее значение измеряемой величины;А , - значение размаха калибровочногосигнала;Ая - значение диапазона измерения величины в технических единицах,А предварительно перед обработкой информации рассчитывается с учетом напряжения источника питания, коэффициентов усиления датчика и половина этого значения вводится в блок 9 памяти,Информация для обработки поступает на блок 1, а затем по информационному выходу поступает на входы блока 3 вычитания непосредственно и через интегратор 2. Сигнал, равный значению (Р 1, - Р), с выхода блока 3 поступает на вход блока 6 деления. С выхода блока 1 сигнал по контрольному каналу через избирательный фильтр 4 поступает на детектор 5. Сигнал, равный половине значения размаха калибровки (А) /2, с выхода детектора 5 поступает на второй вход блока 6 деления. Сигнал, равный значению 2 (Р - Р)/(А ) /2, нал равный значению 2(Р - р) / (Аад), с выхода блока 6 поступает на один из входов блока 7 умножения, на второй вход кото,рого поступает сигнал, равный половинеФормула изобретения Устройство для обработки информациис дешифровкой результатов измерений, содержащее блок воспроизведения, блок вычисления и регистрации, избирательный фильтр и детектор калибровочного сигнала, отличающееся тем, что, с целью повышения производительности и удобства эксЗ 0 плуатации, в него введены блоки умножения,деления, вычитания, памяти и интегратор, причем информационный выход блока воспроизведения соединен с первым входом блока вычитания и входом интегратора, выход которого подключен к второму вхо ззду блока вычитания, выход которого соединен с первым входом блока деления, контрольный выход блока воспроизведения через последовательно соединенные избирательный фильтр и детектор калибровочно го сигнала соединен с вторым входом блока деления, выход которого подключен к первому входу блока умножения, второй вход которого соединен с выходом блока памяти, выход блока умножения подключен к входу блока вычисления и регистрации, 45 вход блока памяти является входом устройства. 50 5 10 15 20 значения А/2 расчетного диапазона измеряемой величины с блока 9 памяти.С выхода блока 7 умножения продешифрированное значение измеряемой величины поступает на вход блока 8 вычисления и регистрации.Таким образом, в результате работы устройства осуществляется дешифровка теле- метрического кода измеряемой величины в технические единицы, что исключает из процесса обработки ручной труд, связанный с дешифровкой результатов измерений.Предлагаемое изобретение повышает технологичность, эффективность и качество работ, связанных с обработкой и анализом информации. При этом достигается автоматизация процесса дешифровки результатов измерений, сокращение сроков обработки и анализа информации, исключение возможных ошибок при дешифровке результатов измерения, повышение качества выходных материалов. Источники информации,принятые во внимание при экспертизе 1, Патент США3965341; кл. б 06 Г 15/20, б 06 Р 1/00, 1976; 2. Авторское свидетельство СССР453694; кл. б 06 Р 11/00, 1973 (прототип).Соста Техред Тираж Государствен ам изобрет ва, Ж - 35,Патент, г.Редактор И, КелемешЗаказ 4077/76ВНИИПИпо де113035, МоФилиал ППП витель А, ЖереновА. Бойкас Корректо745 Подлисноного комитета СССРений и открытийРаушская наб., д, 4/5Ужгород, ул. Проектная,
СмотретьЗаявка
2831548, 12.10.1979
ВОЙСКОВАЯ ЧАСТЬ 13991
ТЕРЕНТЬЕВ ВИКТОР НИКОЛАЕВИЧ
МПК / Метки
МПК: G06G 7/48
Метки: дешифровкой, из-мерений, информа-ции, результатов
Опубликовано: 30.05.1981
Код ссылки
