Симметричный мультивибратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 828376
Авторы: Зарезанков, Монахов, Павлова, Ройфман
Текст

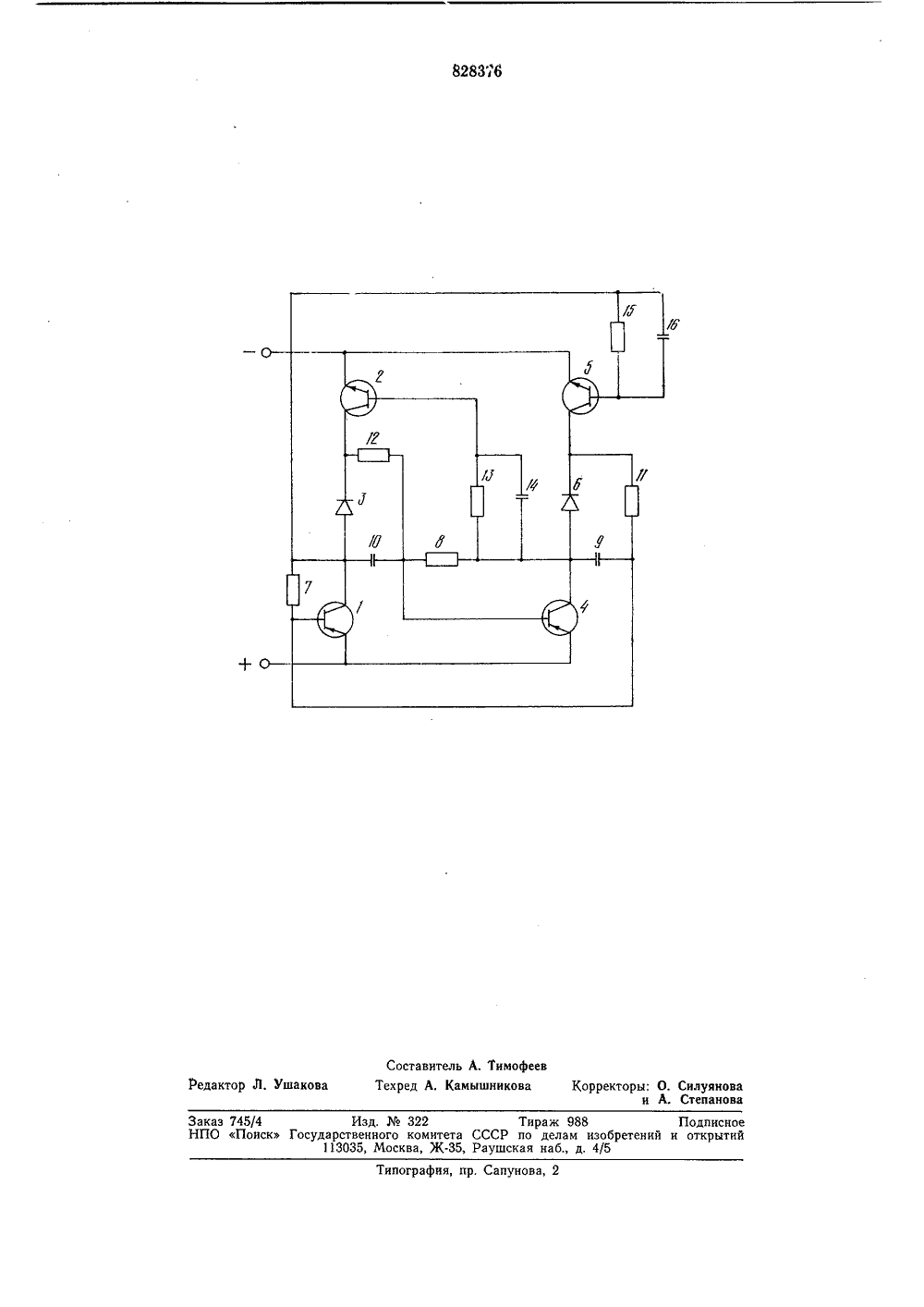

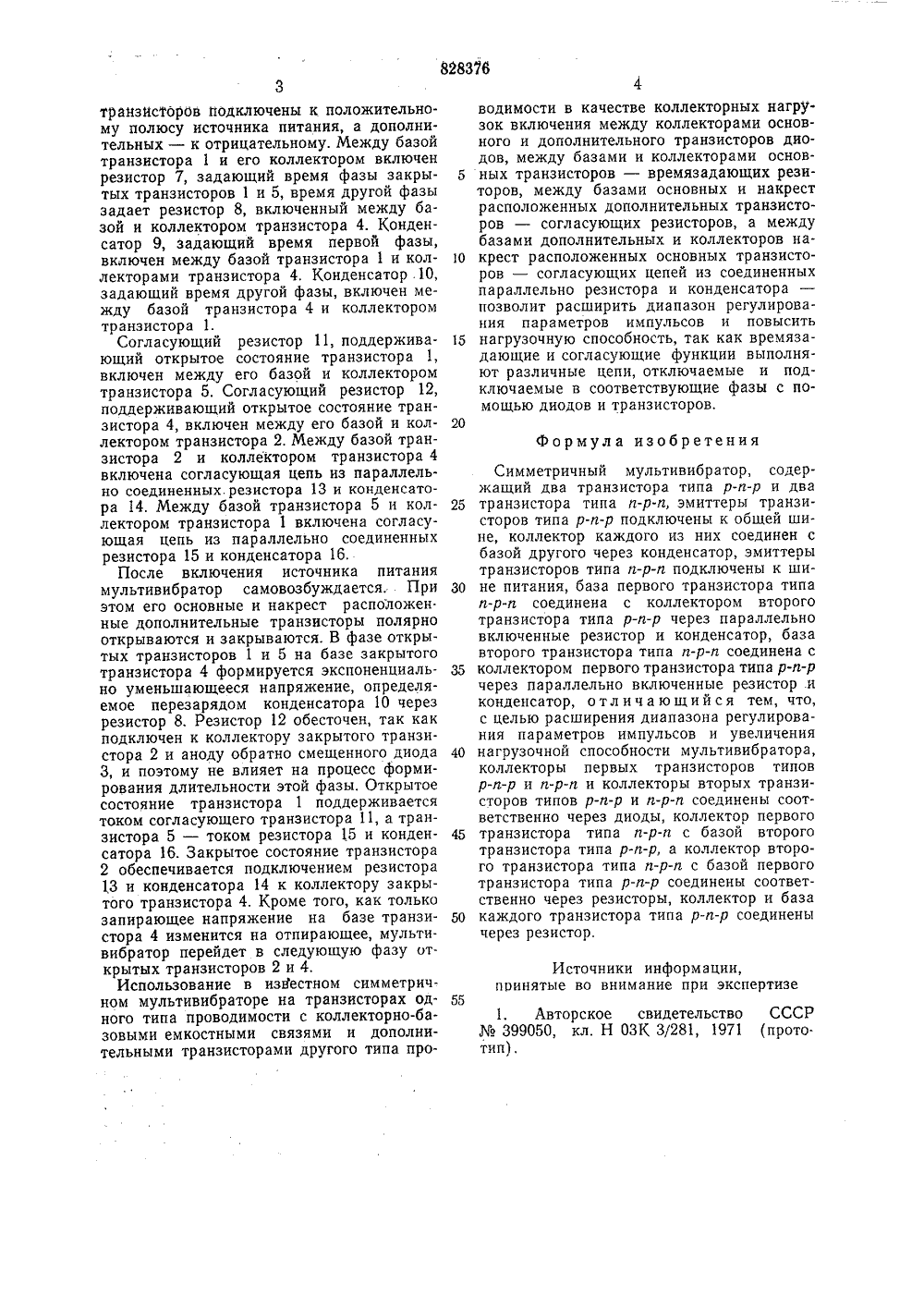

О П И С А Н И Е (п)В 28376ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Соцналнстнческих Республик(23) Приоритет Государственнык комСССР 43) Опубликовано 07,05.81. Бюллетень17 45) Дата опубликования описания 07.05,81(72) Авторы изобретения В. Г. Зарезанков, Г. Д, Ройфман, И. С, Пи А. Т. МонаховЦентральный ордена Трудового Красного Знаследовательский институт протезирования и пр влова ни научнотезостроення(71) Заявите ММЕТРИЧНЫЙ МУЛЬТИВИБРАТО Изобретение относится к импульсной технике. Предлагаемое устройство может быть использовано в качестве формирователя импульсов портативных электростимуляторов мышц, корректоров движения, а 8 также в других электронных схемах.Известен симметричный мультивибратор на транзисторах одного типа проводимости с коллекторно-базовыми емкостными связями, содержащий в качестве коллекторных 1 о нагрузок дополнительные транзисторы другого типа проводимости, причем базы этих дополнительных транзисторов через параллельно соединенные конденсатор и резистор подключены к коллекторам основного и до полннтельного транзисторов противоположных плеч мультивибратора Ц. Однако диапазон регулирования параметров и нагрузочная способность такого симметричного мультивибратора - недостаточные. 20Цель изобретения - расширение диапазона регулирования параметров импульсов и увеличение нагрузочной способности мультивибратора.Для достижения указанной цели в сим метричном мультивибраторе, содержащем два транзистора типа р-и-р и два транзистора типа и-р-и, эмиттеры транзисторов типа р-и-р подключены к общей шине, коллектор каждого из них соединен с базой другого через конденсатор, эмиттеры транзисторов типа и-р-и подключены к шине питания, база первого транзистора типа и-р-и соединена с коллектором второго транзисто. ра типа р-и-р через параллельно включенные резистор и конденсатор, база второго транзистора типа и-р-и соединена с коллектором первого транзистора типа р-и-р через параллельно включенные резистор и конденсатор, коллекторы первых транзисторов типов р-и-р и и-р-и и коллекторы вторых транзисторов типов р-и-р и и-р-и соединены соответственно через диоды, коллектор первого транзистора типа и-р-и с базой второго транзистора типа р-и-р, а коллектор второго транзистора типа и-р-и с базой первого транзистора типа р-и-р соединены соответственно через резисторы, коллектор и база каждого транзистора типа р-и-р соединены через резистор.На чертеже представлена принципиальная электрическая схема предлагаемого симметричного мультивибратора.Коллектор основного транзистора 1 типа р-и-р подсоединен к коллектору дополнительного транзистора 2 типа и-р-и через диод 3. Коллектор другого основного транзистора 4 типа р-и-р подсоединен к коллектору дополнительного транзистора 5 типа и-р-и через диод 6. Эмиттеры основных25 30 35 40 45 50 55 транзисторов подключены к положительному полюсу источника питания, а дополнительных - к отрицательному. Между базой транзистора 1 и его коллектором включен резистор 7, задающий время фазы закрытых транзисторов 1 и 5, время другой фазы задает резистор 8, включенный между базой и коллектором транзистора 4. Конденсатор 9, задающий время первой фазы, включен между базой транзистора 1 и коллекторами транзистора 4, Конденсатор .10, задающий время другой фазы, включен между базой транзистора 4 и коллектором транзистора 1.Согласующий резистор 11, поддерживающий открытое состояние транзистора 1, включен между его базой и коллектором транзистора 5. Согласующий резистор 12, поддерживающий открытое состояние транзистора 4, включен между его базой и коллектором транзистора 2. Между базой транзистора 2 и коллектором транзистора 4 включена согласующая цепь из параллельно соединенных, резистора 13 и конденсатора 14. Между базой транзистора 5 и коллектором транзистора 1 включена согласующая цепь из параллельно соединенных резистора 15 и конденсатора 16.После включения источника питания мультивибратор самовозбуждается. При этом его основные и накрест расположен. ные дополнительные транзисторы полярно открываются и закрываются, В фазе открытых транзисторов 1 и 5 на базе закрытого транзистора 4 формируется экспоненциально уменьшающееся напряжение, определяемое перезарядом конденсатора 10 через резистор 8. Резистор 12 обесточен, так как подключен к коллектору закрытого транзистора 2 и аноду обратно смещенного диода 3, и поэтому не влияет на процесс формирования длительности этой фазы. Открытое состояние транзистора 1 поддерживается током согласующего транзистора 11, а транзистора 5 - током резистора 15 и конденсатора 16. Закрытое состояние транзистора 2 обеспечивается подключением резистора 13 и конденсатора 14 к коллектору закрытого транзистора 4. Кроме того, как только запирающее напряжение на базе транзистора 4 изменится на отпирающее, мульти- вибратор перейдет в следующую фазу открытых транзисторов 2 и 4.Использование в известном симметричном мультивибраторе на транзисторах одного типа проводимости с коллекторно-базовыми емкостными связями и дополнительными транзисторами другого типа проводимости в качестве коллекторных нагрузок включения между коллекторами основного и дополнительного транзисторов диодов, между базами и коллекторами основных транзисторов - времязадающих рези- торов, между базами основных и накрест расположенных дополнительных транзисторов - согласующих резисторов, а между базами дополнительных и коллекторов накрест расположенных основных транзисторов - согласующих цепей из соединенных параллельно резистора и конденсатора - позволит расширить диапазон регулирования параметров импульсов и повысить нагрузочную способность, так как времязадающие и согласующие функции выполняют различные цепи, отключаемые и подключаемые в соответствующие фазы с помощью диодов и транзисторов. Формула изобретения Симметричный мультивибратор, содержащий два транзистора типа р-л-р и два транзистора типа п-р-п, эмиттеры транзисторов типа р-п-р подключены к общей шине, коллектор каждого из них соединен с базой другого через конденсатор, эмиттеры транзисторов типа л-р-п подключены к шине питания, база первого транзистора типа п-р-п соединена с коллектором второго транзистора типа р-п-р через параллельно включенные резистор и конденсатор, база второго транзистора типа л-р-п соединена с коллектором первого транзистора типа р-п-р через параллельно включенные резистор и конденсатор, отличающийся тем, что, с целью расширения диапазона регулирования параметров импульсов и увеличения нагрузочной способности мультивибратора, коллекторы первых транзисторов типов р-п-р и п-р-л и коллекторы вторых транзисторов типов р-п-р и п-р-п соединены соответственно через диоды, коллектор первого транзистора типа п-р-и с базой второго транзистора типа р-л-р, а коллектор второго транзистора типа л-р-п с базой первого транзистора типа р-п-р соединены соответственно через резисторы, коллектор и база каждого транзистора типа р-л-р соединены через резистор. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР399050, кл. Н ОЗК 3/281, 1971 (прототип),828376Составитель А. Тимофеев Редактор Л. Ушакова Техред А. Камышникова Корректоры: О. Силуяноваи А. Степанова Заказ 745/4 Изд.322 Тираж 988 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
СмотретьЗаявка
2783592, 28.06.1979
ЦЕНТРАЛЬНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГОЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИН-СТИТУТ ПРОТЕЗИРОВАНИЯ И ПРОТЕЗОСТРОЕНИЯМСО РСФСР
ЗАРЕЗАНКОВ ВЛАДИМИР ГЕОРГИЕВИЧ, РОЙФМАН ГРИГОРИЙ ДАВИДОВИЧ, ПАВЛОВА ИРИНА СЕРГЕЕВНА, МОНАХОВ АЛЕКСЕЙ ТРОФИМОВИЧ
МПК / Метки
МПК: H03K 3/281
Метки: мультивибратор, симметричный
Опубликовано: 07.05.1981
