Индикатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

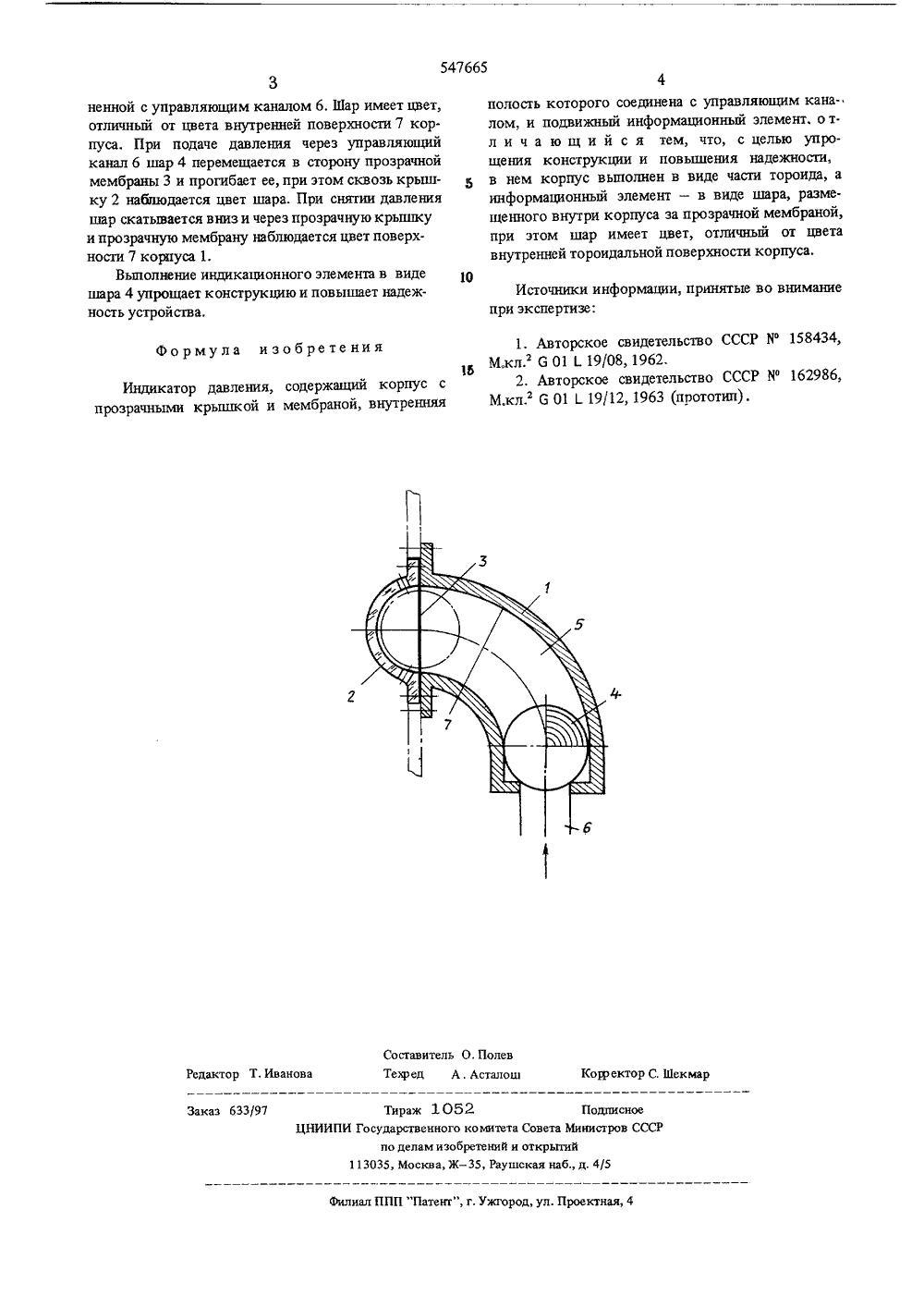

(51) М, Кл.о 6 0119/12 с присоединением заявкиосудврственный комитетСовета Министров СССРпо делам изооретенийи открытий 23) Приор т 3) Опубликовано 3) УДК 531.787 (088,8) 02.77, Бюллетеньпубликования описания 17.0 б,7) Авторы изобретен Заявит осковский государственный институт проектирования сельского строительства".ти 5 корпуса, соеде. Изобретение относится к пневмогидроавтоматике, в частности к приборам для индикации давления, и может быть использовано в системах автома. тики животноводческих ферм и комплексов.Известны индикаторы давления, содержащие корпус с прозрачной крышкой, эластичной мембраной и эластичной пластиной, имеющей цвет, отличный от цвета мембраны, и разрезанной на лепесткирасходящиеся при прогибе мембраны под действием давления 111.Такое выполнение устройства понижает надежность и долговечность работы устройства в результате отслаивания красящих частиц при периодическом прогибе мембраны, особенно в условиях повышенной влажности и агрессивности окружающей среды, характерной, например, для животноводческих ферм и комплексов. Кроме того, концентрация напряжений в надрезах эластичной пластины также приводит к понижению долговечности ее работы.Наиболее близким по технической сущности к предлагаемому является индикатор давления, в котором за прозрачной мембраной расположена прозрачная перегородка, за которой установленисточник света 21. установка В ИЭВестном устройстве поповн,те;Еь. ного источника света требует дополнительной эВО- гии, сужает область Еримене 1 вея устройства ь.ОлоВиях повьпБенеЕОЙ Влажности и Взрывооас 1 Остл, В ЭТОМ УСТРОЙСТВЕ НЕ 1 СКЛЕСЧЕНа 1 СОНЦЕПРИ 1 Я НаРя" жеепее 1 в надрезах эласг 11 чной пластинь 1 Вь 1 зьевас. щая УМЕНЬШЕНИЕ ДОЛГОВЕЧНОСТИ рабОТЫ уСТройСТЕа.Цель изобрететия - упроще 1 Не конструкш 1 и повышение надежности индикатора.Зта цель достигается тем, что 3 111 д 1 которо давления, содержащем корпус с лрозра нььв крышкой и мембраной, Вютренняя полость кото. рого соеЕВнепа с управляжцим каыОм, и Однеж. ный информационньВЕ элемент, корпус ВьПолнен В Виде части тороида, а ие 1 формациоееньп З 1 еьСГЕ -" В виде шара, размещенного Внутри кор" Са за прозрачной мембраной, при этом шар имсст Цвет, Отличный От цВета Вееутрееней тооои 11 ае ыОй 1 О- верхности корпуса,На чертеже показана приндипиал оно я с.,ема у.тИндикатор состоит из корв виде части тороида, пропрозрачной мембраны 3 и шарпрозрачной мембраной д поло547665 Составитель О. ПолевТехред А. Асталош Редактор Т. Иванова Корректор С. Шекмар Тираж 1 052 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 633/97 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ненной с управляющим каналом 6, Шар имеет цвет, отличный от цвета внутренней поверхности 7 корпуса. При подаче давления через управляющий канал 6 шар 4 перемещается в сторону прозрачной мембраны 3 и прогибает ее, при этом сквозь крьппку 2 наблюдается цвет шара. При снятии давления шар скатывается вниз и через прозрачную крышку и прозрачную мембрану наблюдается цвет поверхности 7 корпуса 1.Выполнение индикационного элемента в виде шара 4 упрощает конструкцию и повышает надежность устройства. Формула изобретения Индикатор давления, содержащий корпус спрозрачными крышкой и мембраной, внутренняя полость которого соединена с управляющим каналом, и подвижный информационный элемент, о т. л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения надежности, в нем корпус выполнен в виде части тороида, а информационный элемент - в виде шара, размещенного внутри корпуса за прозрачной мембраной, при этом шар имеет цвет, отличный от цвета внутренней тороидальной поверхности корпуса. 1 О Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР У 158434,М,кл.2 6 01 . 19/08, 1962, 2. Авторское свидетельство СССР М 162986,М,кл. Сз 0119/12, 1963 (прототип).
СмотретьЗаявка
2305129, 29.12.1975
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ ПРОЕКТИРОВАНИЯ СЕЛЬСКОГО СТРОИТЕЛЬСТВА "МОСГИПРОСЕЛЬСТРОЙ"
ИВАНОВ ВИКТОР ФЕДОРОВИЧ, МАТУСЕВИЧ ЯКОВ БОРИСОВИЧ
МПК / Метки
МПК: G01L 19/12
Опубликовано: 25.02.1977
