Стенд для испытания гидроагрегатов

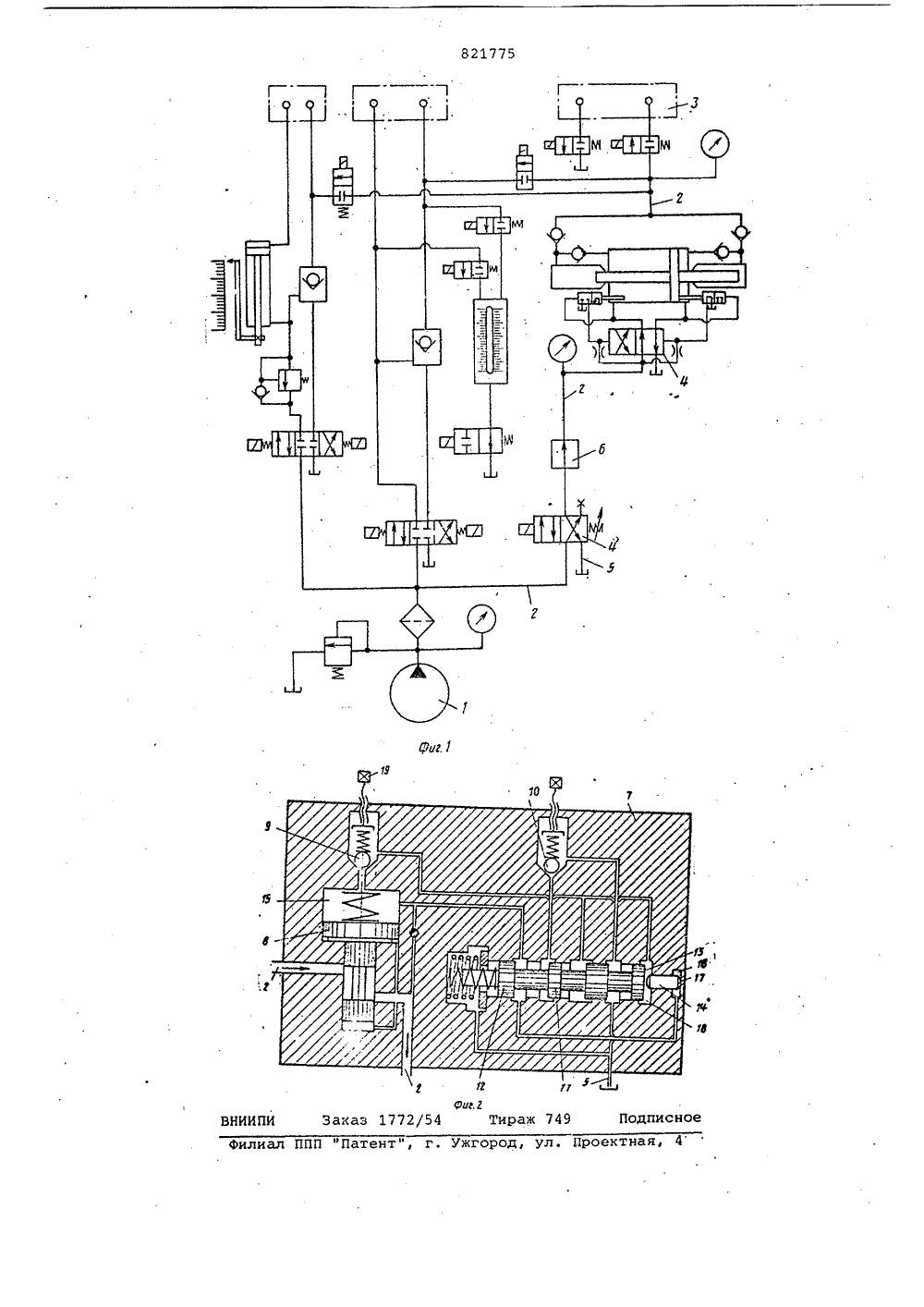

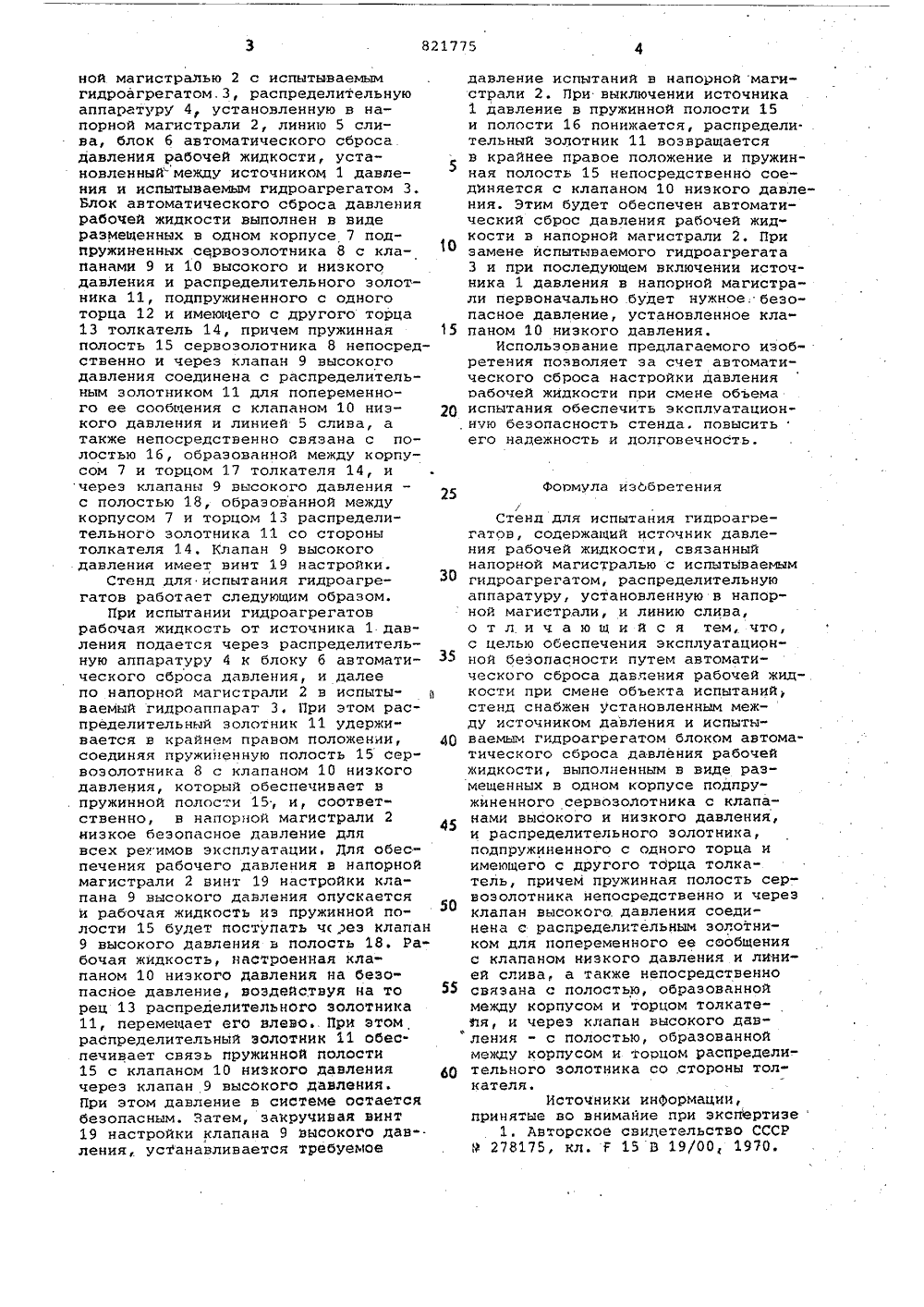

Союз Советскин Сфцналистическия Республик(5 Цм. клз Г 15 В 19/00 с присоединением заявки йо Государственными,номитет СССР но яедам изобретений и открытийДате опубликования описания 25. 04. 81 Р 2) Авторы изобретения Г.Н.Петраков, Т.И.Спиженков н Т.А.Никольская Московский трижды ордена Ленина, ордена ОктябрьскойРеволюции и ордена Трудового Красного Энамениавтомобильный завод им, И.А,Лихачева(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ГИДРОАГРЕГАТОВ Изобретение относится к машиностроительной гидравлике, в частности к стендам для испытания гидроагрегатов, и может найти применение в организациях, занимающихся проектированием и изготовлением гидроагрегатов.Известен стенд для испытания гидроагрегатов, содержащий источник давления рабочей жидкости, связанный напорной,магистралыбс испытываемым гидроагрегатом, распределительную аппаратуру, установленную в напорной магистрали, и линию слива 111 .Недостатком этого устройства является то,. что оно не обеспечивает автоматического сброса давления рабочей жидкости после окончания испытаний, что создает повышенную опасность испытания для оператора.Цель изобретения - обеспечение эксплуатационной безопасности путем автоматического сброса давления рабочей жидкости при смене объекта, испытаний.Указанная цель достигается тем, что стенд снабжен установленным между источником давления и испытывае,ьым гидроагрегатом блоком автоматического сброса давления рабочейжидкости, выполненным в виде размещенных в одном корпусе подпружиненного сервоэолотника с клапанами высокого н низкого давления, ираспределительного эолотника, подпружиненного с одного торца и имеющего с другого торца толкательпричем пружинная полость сервоэо 10 лотника непосредственно и черезклапан высокого давления соединенас распределительным золотникомдля попеременного ее сообщения склапаном низкого давления и линией15 слива, а также непосредственно связана с полостью, образованной между корпусом и торцом толкателя,и через клапан высокого давленияс полостью, образованной между кор 20 пусом и торцом распределительногозолотника со стороны толкателя.На фиг. 1 представлена принципиальная гидравлическая схема стенда для испытания гидроаппаратов;25 на фиг. 2 - блок автоматическойсброски давления рабочей жидкости,разрез,Стенд для испытания гидроагрегатов содержитисточник 1 давления30 рабочей жидкости, связанный напорной магистралью 2 с испытываемым гидроагрегатом.3, распределительную аппаратурУ 4 установленную в напорной магистрали 2, линию 5 слива, блок 6 автоматического сброса давления рабочей жидкости, установленный-между источником 1 давления и испытываемым гидроагрегатом 3. Блок автоматического сброса давления рабочей жидкости выполнен в виде размещенных в одном корпусе 7 подпружиненных сервозолотника 8 с клапанами 9 и 10 высокого и низкого давления и распределительного золотника 11, подпружиненного с одного торца 12 и имеющего с другого торца 13 толкатель 14, причем пружинная полость 15 сервозолотника 8 непосредственно и через клапан 9 высокого давления соединена с распределительным золотником 11 для попеременного ее сообщения с клапаном 10 низкого давления и линией 5 слива, а также непосредственно связана с полостью 16, образованной между корпусом 7 и торцом 17 толкателя 14, и через клапаны 9 высокого давления с полостью 18, образованной между корпусом 7 и торцом 13 распределительного золотника 11 со стороны толкателя 14. Клапан 9 высокого давления имеет винт 19 настройки.Стенд для испытания гидроагрегатов работает следующим образом.При испытании гидроагрегатов рабочая жидкость от источника 1 давления подается через распределительную аппаратуру 4 к блоку 6 автоматического сброса давления, и далее по напорной магистрали 2 в испытываемый гидроаппарат 3, При этом распределительный золотник 11 удерживается в крайнем правом положении, соединяя пружиненную полость 15 сер" воэолотника 8 с клапаном 10 низкого давлекия, который обеспечивает в . пружинной полости 15, и, соответственно, в напорной магистрали 2 низкое безопасное давление для всех регимов эксплуатации, Для обеспечения рабочего давления в напорной магистрали 2 винт 19 настройки клапана 9 высокого давления опускается и рабочая жидкость иэ пружинной полости 15 будет поступать ч рез клапан 9 высокого давления в полость 18. Рабочая жидкость, настроенная клапаном 10 низкого давления на безопасное давление, воздействуя на то рец 13 распределительного золотника 11, перемещает его влево. При этом распределительный золотник 11 обес" печивает связь пружинкой полости 15 с клапаном 10 низкого давления через клапан 9 высокого давления. При этом давление в системе остается безопасным. Эатем, закручивая винт 19 настройки клапана 9 высокого дав-. ления, устанавливается требуемоеЗО 35 45 50 55 давление испытаний в напорной магистрали 2. При выключении источника1 давление в пружинной полости 15и полости 16 понижается, распредели.тельный золотник 11 возвращаетсяв крайнее правое положение и пружинная полость 15 непосредственно соеднняется с клапаном 10 низкого давления. Этим будет обеспечен автоматический сброс давления рабочей жидкости в напорной магистрали 2. При замене испытываемого гидроагрегата 3 и при последующем включении источника 1 давления в напорной магистрали первоначально будет нужное. безопасное давление, установленное клапаном 10 низкого давления.Использование предлагаемого изобретения позволяет эа счет автоматического сброса настройки давления оабочей жидкости при смене объема испытания обеспечить эксплуатацион, ню безопасность стенда. повысить его надежность и долговечность./Стенд для испытания гидроагрегатов, содержащий источник давления рабочей жидкости, связанный напорной магистралью с испытываемым гидроагрегатом, распределительную аппаратуру, установленную в напорной магистрали, и линию слива, о т л и ч а ю щ и й с я тем,. что, с целью обеспечения эксплуатационной безопасности путем автоматического сброса давления рабочей жидкости при смене объекта испытаний; стенд снабжен Установленным меж-ду источником давления и испытываемым гкдроагрегатом блоком автоматического сброса давления рабочейжидкости, выполненным в виде размещенных в одном корпусе подпружиненного сервозолотника с клапанами высокого и низкого давления,и распределительного золотника,подпружиненного с одного торца иимеющего с другого торца толкатель, причем пружинная полость сервоэолотника непосредственно и черезклапан высокого. давления соединена с распределительным золотником для попеременного ее сообщенияс клапаном низкого давления и линией слива, а также непосредственносвязана с полостью, образованноймежду корпусом и торцом толкатейя, и через клапан высокого давления - с полостью, образованной между корпусом и торцом распределительного золотника со .стороны толкателя.Источники инФормации, принятые во внимайие при экспертизе1. Авторское свидетельство СССР Р 278175, кл. Г 15 В 19/00, 1970.
