Спиженков

Номер патента: 981721

Опубликовано: 15.12.1982

Авторы: Спиженков, Ярков

МПК: F15B 20/00

Метки: гидропривод

...управления с большей рабочей поверхностью и полость б с меньшей рабочейповерхностью, Со стороны полости 5размещена рукоятка 7 ручного управления.20 На входе 8 клапана 3 установлендроссель 9, полость 5 соединена гидролинией 10 с напорной гидролинией2 после клапана 3, а полость б - соединена гидролинией 11 с напорной25 гкдролинией 2 между насосом 1 и дросселем 9,Напорная гидролиния 2 соединенаПосле клапана 3 с дополнительнымклапаном 12, иьеющим вход 13, выходЗ 0 14 и рукоять 15 управления, причем981721 вход 13 подключен к напорной гидролинии 2, а ныход 14 - к сливной гидролинии 16,Кроме того, гидропринод снабженпредохранительным клапаном 17.Гидропривод работает следующим5образом.При включении насоса 1 рабочаяжидкость по напорной...

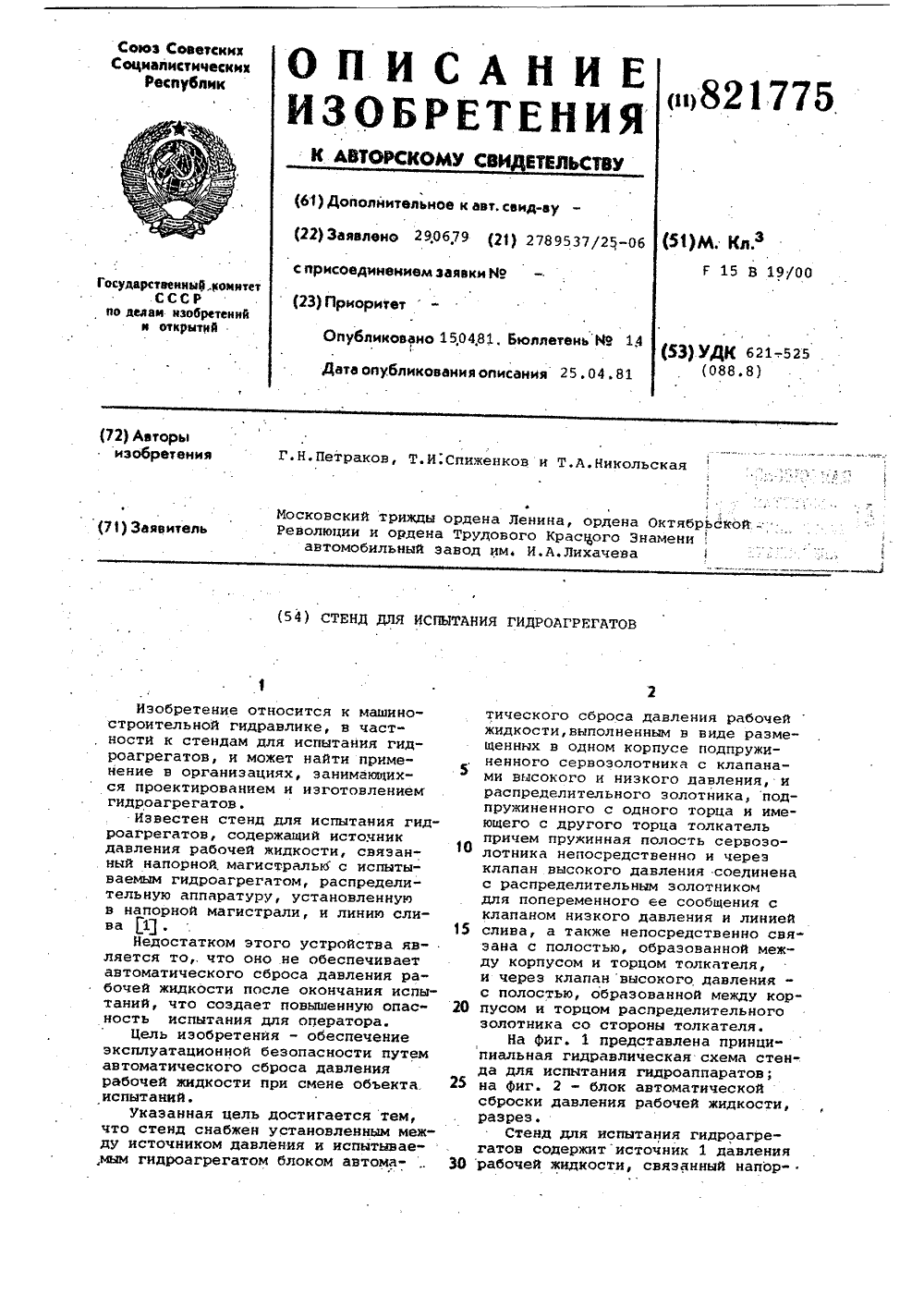

Номер патента: 821775

Опубликовано: 15.04.1981

Авторы: Никольская, Петраков, Спиженков

МПК: F15B 19/00

Метки: гидроагрегатов, испытания, стенд

...ее сообщения с клапаном 10 низкого давления и линией 5 слива, а также непосредственно связана с полостью 16, образованной между корпусом 7 и торцом 17 толкателя 14, и через клапаны 9 высокого давления с полостью 18, образованной между корпусом 7 и торцом 13 распределительного золотника 11 со стороны толкателя 14. Клапан 9 высокого давления имеет винт 19 настройки.Стенд для испытания гидроагрегатов работает следующим образом.При испытании гидроагрегатов рабочая жидкость от источника 1 давления подается через распределительную аппаратуру 4 к блоку 6 автоматического сброса давления, и далее по напорной магистрали 2 в испытываемый гидроаппарат 3, При этом распределительный золотник 11 удерживается в крайнем правом положении,...
