Способ испытания материала надинамическую вязкость разрушения

Номер патента: 819621

Авторы: Маковей, Степанов

ZIP архив

Текст

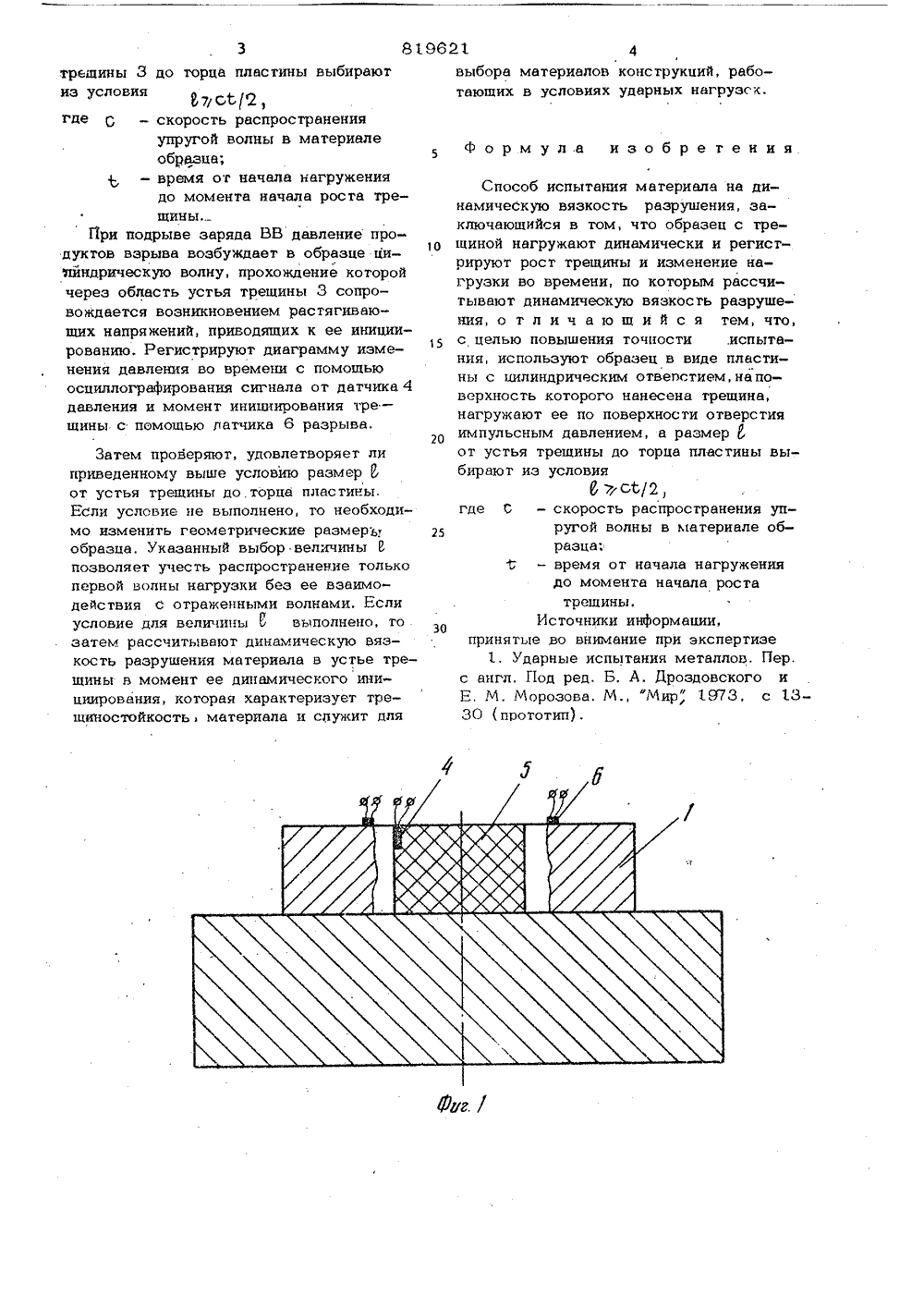

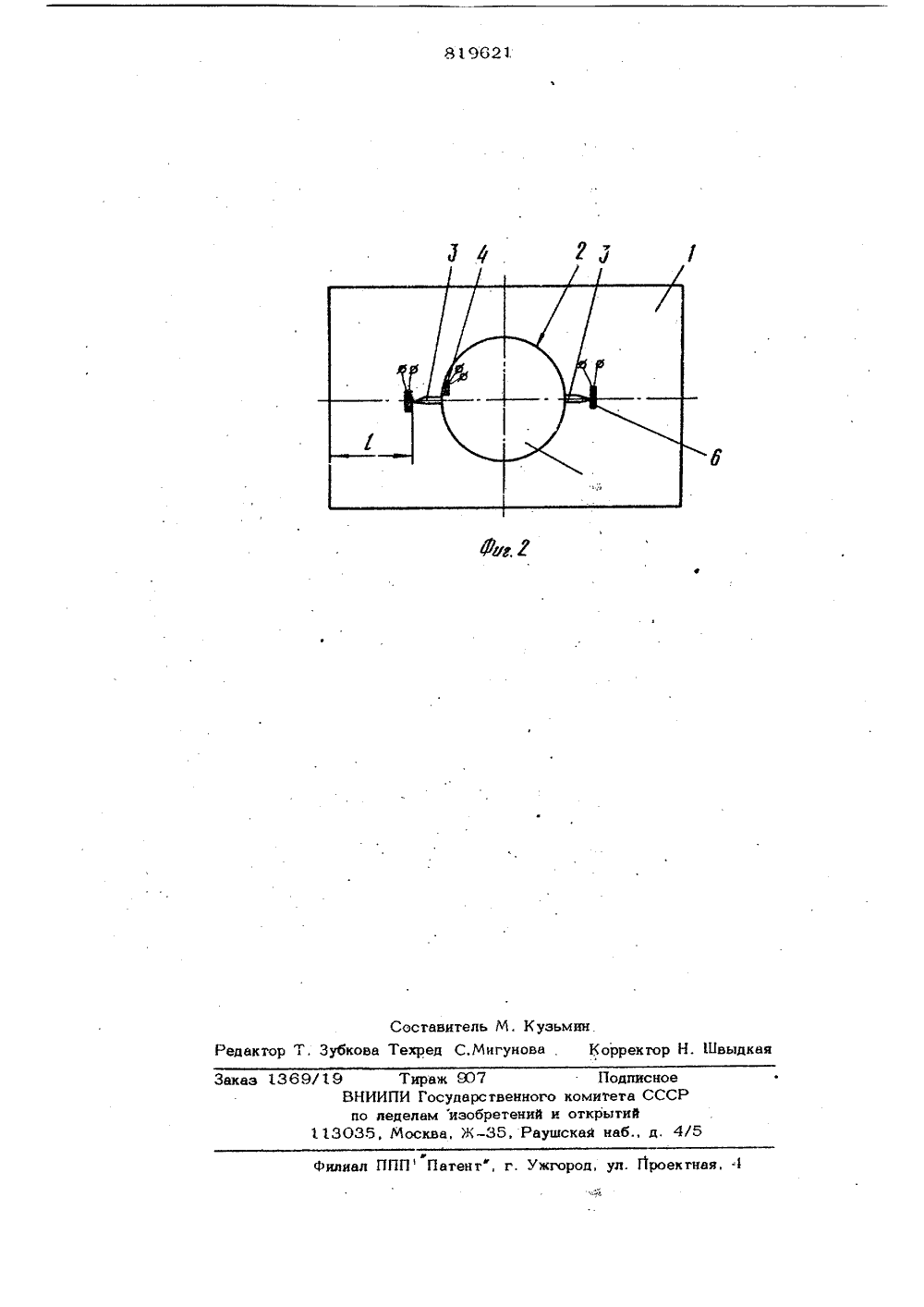

(и)819621 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсккеСоцмалкстнческивреспублик(53) УДК 620. . 178.72(088,8) до делам кзобретенкй н открытей(72) Авторы изобретения ЧИнститут проблем прочности АН Укрдцнсыой. СЯР:,:щ э,)(71) Заявитель,(54) СПОСОБ ИСПЫТАНИЯ МАТЕРИАЛАНА ДИНАМИЧЕСКУЮ ВЯЗКОСТЬ РАЗРУШЕНИЯ(5 Изобретение относится к механическим испытаниям материалов, в частности к способам испытания материала на динамическую вязкость разрушения.Известен способ испытания материала на динамическую вязкость разрушения, заключающийся в том, что образец с трещиной нагружают динамически и регистрируют рост трещины и изменение нагрузки во времени, по которым рас- . считывают динамическую вязкость разрушения 11.Недостатком известного способа является его низкая точность из-за кинетического взаимодейс твия нагружаюшего устройства и образца.1(елью изобретения является повышение точности испытания.Указанная цель достигается тем, что используют образец в виде пластины с цилиндрическим отверстием, на поверхность которого нанесена трещина. нагружают ее по поверхности отверстия импульсным .давлением, а размер 6 от 2устья трещины до торца пластины выбирают из условия0 и,где. с - скорость распространения упругой волны в материале образца;- время от начала нагружениядо момента начала роста трещины.На фиг. 1 приведена схема испытания; на фиг, 2 - испытуемый образец, вид сверху. В образце 1, представляющем собой пластйну с отверстием 2, на поверхность отверстия 2 наносят одну или несколько трещин 3 (на фиг. 2 изображен образец с двумя трещинами 3). В отверстии у поверхности образца помешают датчик 4 давления (например, манганиновый) и источник 5 импульсного давления, например заряд взрывчатого аешества, Около устья трещины 3 устанавливают датчик 6 разрыва для регистраци момента инициинирования трещинь:. Размер В от. устья819621 4выбора материалов конструкций, работающих в условиях ударных нагрузск. 20 25 30 трещины 3 до торца пластины выбирают из условияЪ (где С - скорость распространенияупругой волны в материалеобразца;5- время от начала нагружениядо момента начала роста трещины,.При подрыве заряда ВВ давление продуктов взрыва возбуждает в образце ци 10 Фйндрическую волну, прохождение которой через область устья трещины 3 сопровождается возникновением растягивающих напряжений, приводящих к ее инициированию, Регистрируют диаграмму изменения давления во времени с помощью осциллографирования сигнала от датчика 4 давления и момент инициирования трещины с помощью датчика 6 разрыва. Затем проверяют, удовлетворяет ли приведенному выше условию размерот устья трещины до.торца пластины. Если условие не выполнено, то необходимо изменить геометрические размерь. образца. Указанный выбор величины 3 позволяет учесть распространение только первой волны нагрузки без ее взаимодействия с отраженными волнами. Если условие для величины 0 выполнено, то затем рассчитывают динамическую вязкость разрушения материала в устье трещины и момент ее динамического инициирования, которая характеризует трещиностойкость, материала и служит для формула изобретения Способ испытания материала на динамическую вязкость разрушения, заключающийся в том, что образец с трещиной нагружают динамически и регистрируют рост трещины и изменение нагрузки во времени, по которым рассчитывают динамическую вязкость разрушения,отличающийся тем,что,с целью повышения точности,испытания, используют образец в виде пластины с цилиндрическим отверстием,наповерхность которого нанесена трещина,нагружают ее по поверхности отверстияимпульсным давлением, а размерот устья трещины до торца пластины выбирают из условия6 ) с/2,где С - скорость распространения упругой волны в материале образца;- время от начала нагружениядо момента начала ростатрещины.Источники информации,принятые во внимание при экспертизе1, Ударные испытания металлов. Пер.с англ, Под ред. Б. А. дроздовского иЕ, М. Морозова, М., "Мир," 1973, с 1330 (прототип).Тираж 007ИПИ Государственного ком леделам изобретений и отк , Москва, К, Раущска 9/19 Зак Подписноетета СССРрытийнаб., д. 4/5 тент", г. Ужгород, ул. Проектная, 4 иал ПП Составитель М. Кузьмин едактор Т. Зубкова Техред С.Мигунова Корректор Н. Швыдка

Смотреть

Заявка

2782123, 19.06.1979

ИНСТИТУТ ПРОБЛЕМ ПРОЧНОСТИ АНУКРАИНСКОЙ CCP

СТЕПАНОВ ГЕННАДИЙ ВЛАДИМИРОВИЧ, МАКОВЕЙ ВАЛЕРИЙ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: G01N 3/313

Метки: вязкость, испытания, надинамическую, разрушения

Опубликовано: 07.04.1981
