Регулятор уровня верхнего бьефа

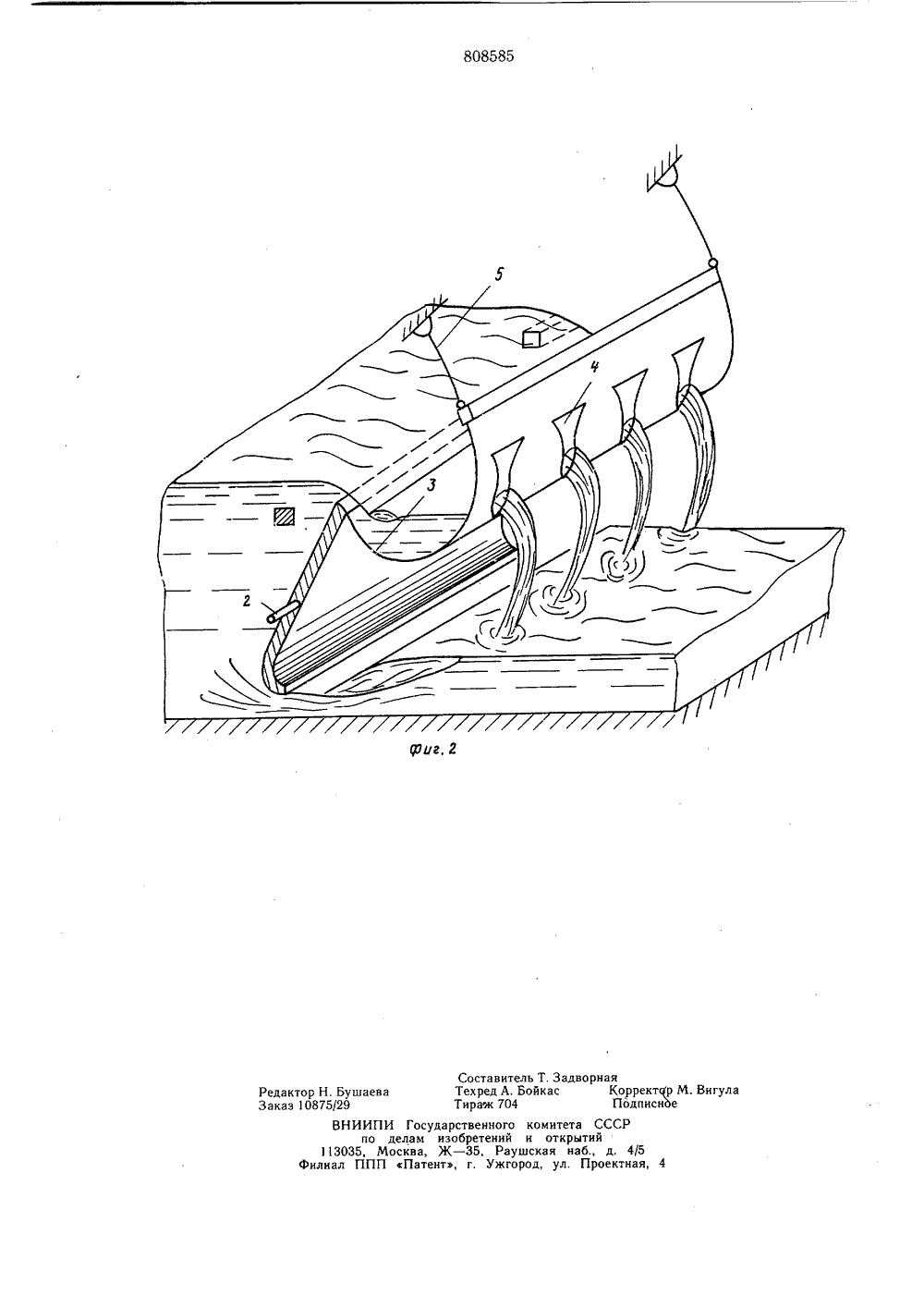

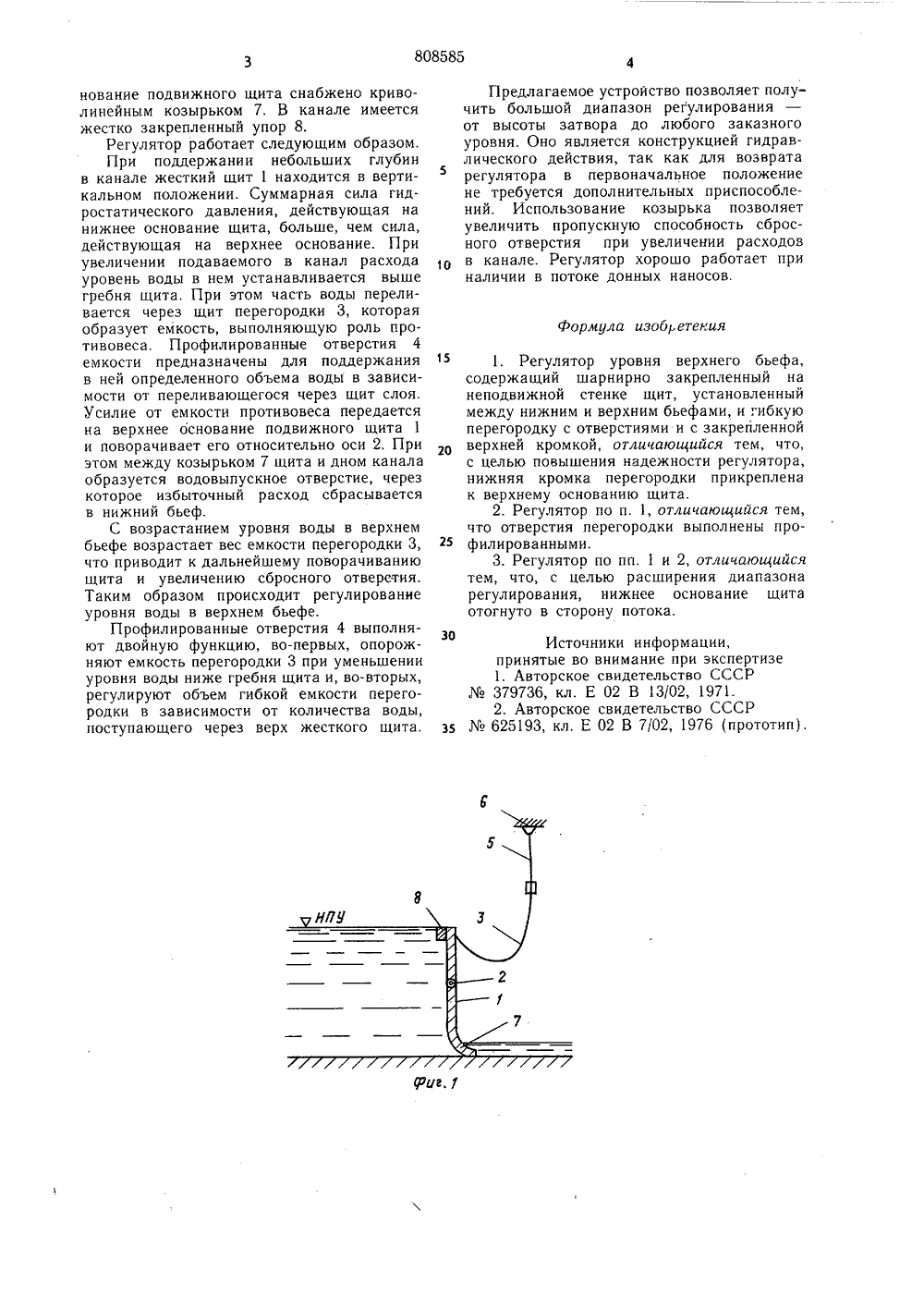

ло делам изобретеиий и открытий(54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА Изобретение относится к гидротехнике и может быть использовано в гидротехнических сооружениях как устройство для регулирования уровня воды верхнего бьефа в оросительных каналах.Известно устройство для регулирования уровня воды нижнего бьефа, включающее закрепленный на горизонтальной оси вращения затвор, внутренняя емкость которого сообщается с верхним бьефом с помощью отверстия на напорной грани, а на оси, кроме затвора, жестко закреплена еще одна емкость с отверстием для впуска в нее воды, причем затвор и эта емкость соединены между собой жесткой тягой 11.Наиболее близким к предлагаемому является устройство для регулирования расхода воды в гидротехнических сооружениях, содержащее шарнирно укрепленную раму с эластичной оболочкой и соединенным с рамой криволинейным щитом, расположенными на нем отверстиями, и гибкое полотнише, закрепленное тросами 12.Недостаток данного устройства - полное выключение его из работы при наличии в потоке донных наносов, конструктивная сложность, выраженная В наличии двух 2оболочек с отверстиями, трудности пропуска донных наносов, большие колебания закрепленной на раме оболочки.Цель изобретения - повышение надежности работы регулятора уровня верхнего бьефа и расширение диапазона регулирования.Поставленная цель достигается тем, чтов регуляторе, содержащем шарнирно закрепленный на неподвижной стенке щит, установленный между нижним и верхним 1 о бьефами, и гибкую перегородку с отверстиями и с закрепленной верхней кромкой, нижняя кромка перегородки прикреплена к верхнему основанию щита.Кроме того, отверстия перегородки выполнены профилированными, а нижнее основание щита отогнуто в сторону потока.На фиг. 1 и фиг. 2 изображен предлагаемый регулятор.Регулятор состоит из жесткого щита 1,закрепленного шарнирно на оси 2. К верхнему основанию щита прикреплена гибкая перегородка 3, сйа 16)кеннан профилированными отверстиями 4. Верхняя кромка пере-, городки с помощью гибкой связи 5 соединена с неподвижной опорой 6, Нижнееоснование подвижного щита снабжено криволинейным козырьком 7. В канале имеется жестко закрепленный упор 8.Регулятор работает следующим образом.При поддержании небольших глубин в канале жесткий щит 1 находится в вертикальном положении. Суммарная сила гидростатического давления, действующая на нижнее основание щита, больше, чем сила, действующая на верхнее основание. При увеличении подаваемого в канал расхода уровень воды в нем устанавливается выше гребня щита. При этом часть воды переливается через щит перегородки 3, которая образует емкость, выполняющую роль противовеса. Профилированные отверстия 4 емкости предназначены для поддержания в ней определенного объема воды в зависимости от переливающегося через щит слоя. Усилие от емкости противовеса передается на верхнее основание подвижного щита 1 и поворачивает его относительно оси 2. При этом между козырьком 7 щита и дном канала образуется водовыпускное отверстие, через которое избыточный расход сбрасывается в нижний бьеф.С возрастанием уровня воды в верхнем бьефе возрастает вес емкости перегородки 3, что приводит к дальнейшему поворачиванию щита и увеличению сбросного отверетия. Таким образом происходит регулирование уровня воды в верхнем бьефе.Профилированные отверстия 4 выполняют двойную функцию, во-первых, опорожняют емкость перегородки 3 при уменьшении уровня воды ниже гребня щита и, во-вторых, регулируют объем гибкой емкости перегородки в зависимости от количества воды, поступающего через верх жесткого щита. Предлагаемое устройство позволяет получить большой диапазон регулирования от высоты затвора до любого заказного уровня. Оно является конструкцией гидравлического действия, так как для возврата регулятора в первоначальное положение не требуется дополнительных приспособлений. Использование козырька позволяет увеличить пропускную способность сброс- ного отверстия при увеличении расходов в канале. Регулятор хорошо работает при наличии в потоке донных наносов,Формула изобретения1. Регулятор уровня верхнего бьефа,содержащий шарнирно закрепленный на неподвижной стенке щит, установленный между нижним и верхним бьефами, и гибкую перегородку с отверстиями и с закрепленной верхней кромкой, отличающийся тем, что, с целью повышения надежности регулятора, нижняя кромка перегородки прикреплена к верхнему основанию щита.2. Регулятор по п, 1, отличающийся тем,что отверстия перегородки выполнены профилированными.3, Регулятор по пп. 1 и 2, отличающийсятем, что, с целью расширения диапазона регулирования, нижнее основание щита отогнуто в сторону потока.30Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР379736, кл. Е 02 В 13/02, 1971.2. Авторское свидетельство СССРзз625193, кл. Е 02 В 7/02, 1976 (прототип).Составитель Т. Задворная Редактор Н. Бушаева Техред А. Бойкас Коррект 1 р М. Вигула Заказ 10875/29 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
