Устройство для крепления инструмен-тодержателя b шпинделе ctahka

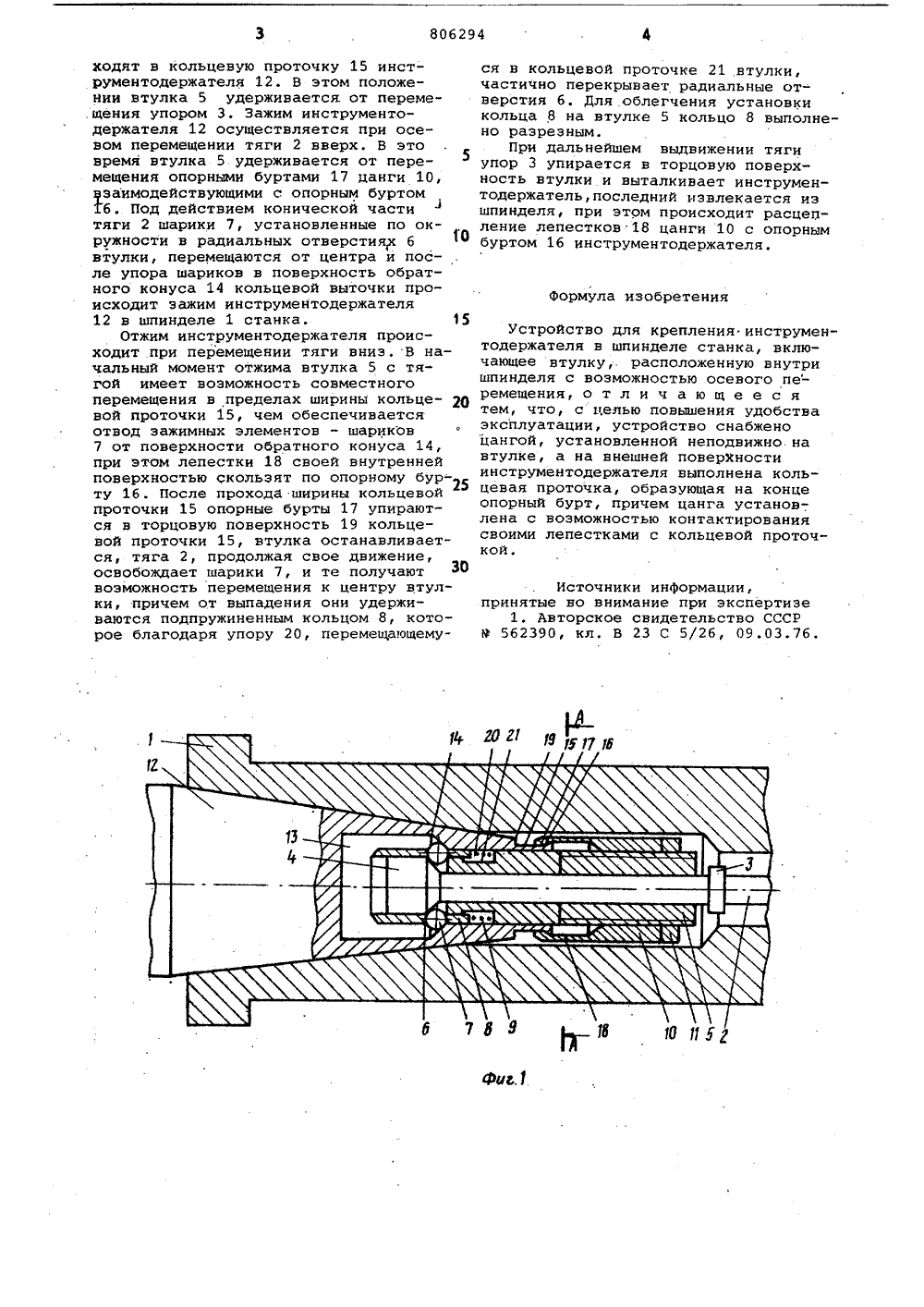

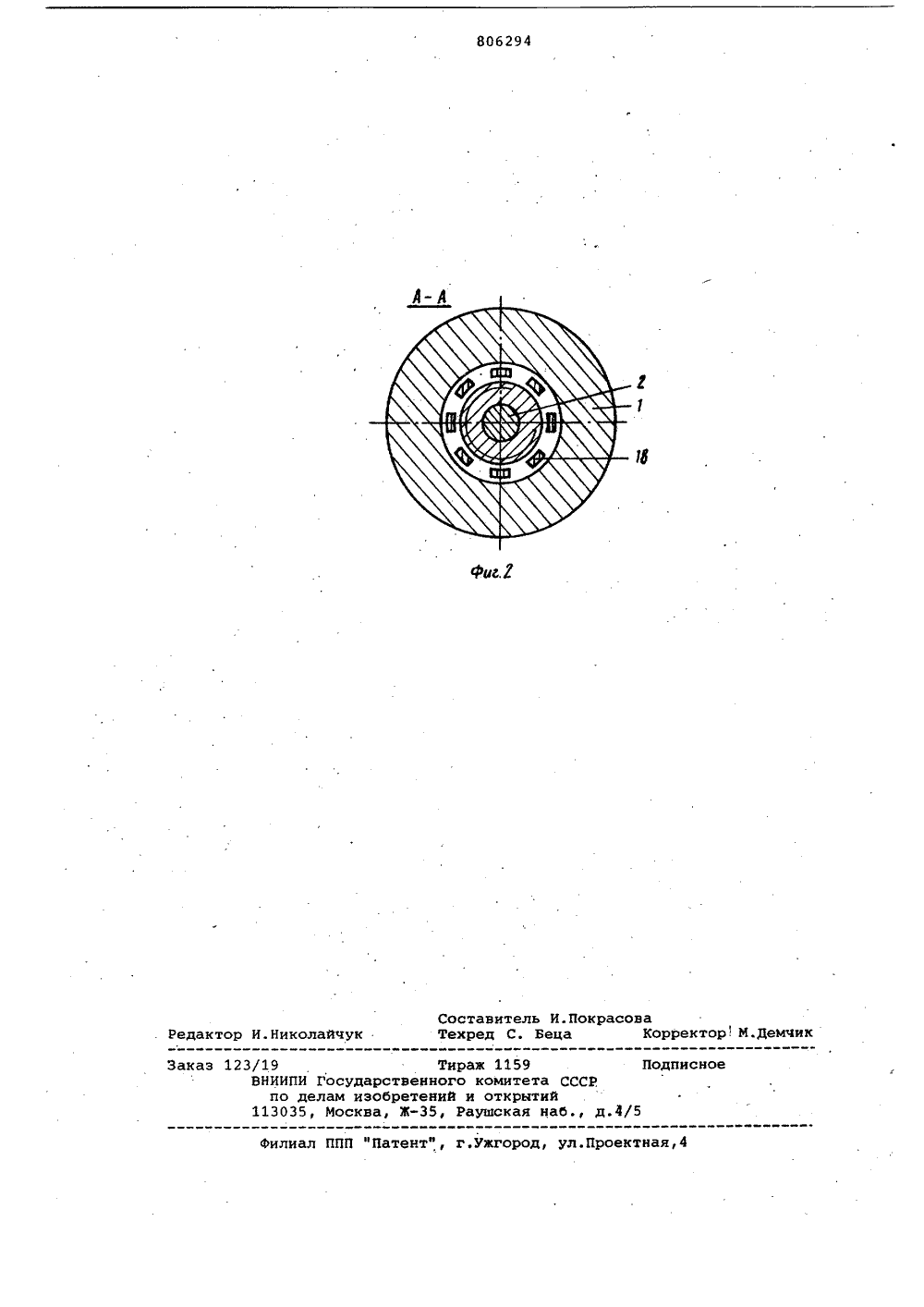

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТИЗЬСТВУ Союз Советскик Социалистических Республик(51)М. Кл.з В 23 С 5/26 Государственный комитет СССР по делам изобретений и открытий(5 М НЖ б 21 . 9- -229.2(088.8) Дата опубликования описания 230281(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТОДЕРЖАТЕЛЯ В ШПИНДЕЛЕ СТАНКА О Изобретение относится к станкостроению и может быть использовано для крепления инструментодержателя в шпинделе.5Известны устройства для крепления инструментодержателя в шпинделе станка, включающие втулку, расположенную внутри шпинделя с возможностью осе-, вого перемещения Р 1.Недостатком известных устройств является неудобство при эксплуатации.Цель изобретения - повышение удобства в эксплуатации.С этой целью устройство снабжено цангой, установленной неподвижно на 15 втулке, а на внешней поверхности инструментодержателя выполнена кольцевая проточка, образующая на конце опорный бурт, причем цанга установлена с возможностью контактирования 20 своими лепестками с кольцевой проточкой. На фиг,1 изображено предлагаемое устройство, общий вид; на фиг.2 - 25 сечение А-А на фиг.1.Устройство состоит из шпинделя 1, в сквозном отверстии которого расположена тяга 2, на переднем конце которой посажена легко перемещающаяся 3 О между упорами 3 и 4 втулка 5. В радиальных отверстиях б втулки 5 размещены зажимные элементы - шарики 7, удерживаемые от выпадения кольцом 8, подпружиненным пружиной 9. На внешней поверхности втулки 5 установлена по резьбе цанга 10, которая в заданном положении контрится гайкой 11, установленной на внешней поверхности втулки. В шпинделе 1 установлен инструментодержатель 12 с глухим отверстием 13, выполненным в виде кольцевой выточки с обратным конусом 14. На внешней поверхности инструментодержателя 12 выполнена кольцевая проточка 15, образующая опорный бурт 16, который в процессе работы взаимодействует с опорным буртом 17, выполнен ным на торце лепестков 18 цанги 10.Устройство работает следующим образом. В шпиндель 1 устанавливается тяга 2 с установленными на ней втулкой 5, цангой 10 и упором 3. Затем в шпиндель 1 устанавливается инструментодержатель 12, при этом опорные бурты 17, выполненные на торцах пружинящих лепестков 18 цанги 10, отжимаются опорным буртом 16 инструментодержателя 12 и про.11 гб 7 В 9 1 6 10 11 Х ходят в кольцевую проточку 15 инструментодержателя 12. В этом положении втулка 5 удерживается. от переме.щения упором 3. Зажим инструментодержателя 12 осуществляется при осевом перемещении тяги 2 вверх. В это время втулка 5 удерживается от перемещения опорными буртами 17 цанги 10,заимодействующими с опорным буртомб. Под действием конической части тяги 2 шарики 7, установленные по окружности в радиальных отверстиях б втулки, перемещаются от центра и после упора шариков в поверхность обратного конуса 14 кольцевой выточки происходит зажим инструментодержателя 12 в шпинделе 1 станка. 15Отжим инструментодержателя происходит при перемещении тяги вниз. В начальный момент отжима втулка 5 с тягой имеет возможность совместного перемещения в пределах ширины кольце О вой проточки 15, чем обеспечивается отвод зажимных элементов - шариков 7 от поверхности обратного конуса 14, при этом лепестки 18 своей внутренней поверхностью скользят по опорному бурту 16. после прохода ширины кольцевой проточки 15 опорные бурты 17 упираются в торцовую поверхность 19 кольцевой проточки 15, втулка останавливается, тяга 2, продолжая свое движение, освобождает шарики 7, и те получают возможность перемещения к центру втулки, причем от выпадения они удерживаются подпружиненным кольцом 8, которое благодаря упору 20, перемещающемуся в кольцевой проточке 21 втулки, частично перекрывает радиальные отверстия б. Для облегчения установки кольца 8 на втулке 5 кольцо 8 выполнено разрезным.При дальнейшем выдвижении тяги упор 3 упирается в торцовую поверхность втулки.и выталкивает инструментодержатель,последний извлекается из шпинделя, при этом происходит расцепление лепестков 18 цанги 10 с опорным буртом 16 инструментодержателя. Устройство для крепления инструментодержателя в шпинделе станка, включающее втулку,. расположенную внутри шпинделя с возможностью осевого пе- ремещения, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства эксплуатации, устройство снабжено цангой, установленной неподвижно на втулке, а на внешней поверхности инструментодержателя выполнена кольцевая проточка, образующая на конце опорный бурт, причем цанга установлена с возможностью контактирования своими лепестками с кольцевой проточкой. Источники инФормации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 562390, кл, В 23 С 5/26, 09.03.76.806294 Составитель И.ПокрасоваТехред С. Беца Корректор М.Демчик Редактор И.Николайчук Филиал ППП "Патент", г.ужгород, ул.Проектная,4 Заказ 123/19 Тираж 1159 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, 3-35, Раушская наб д.4/5
