Уплотняющее устройство

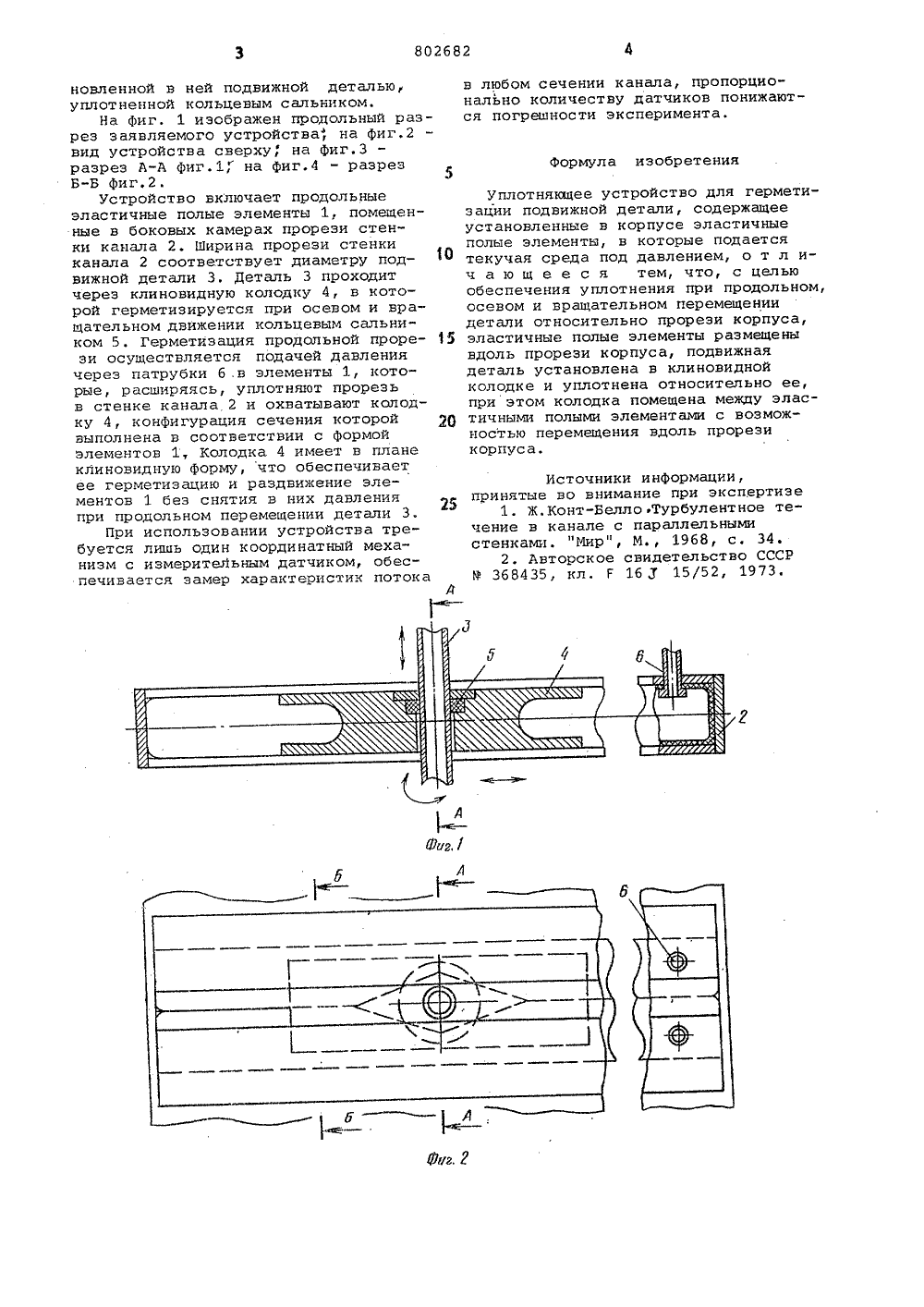

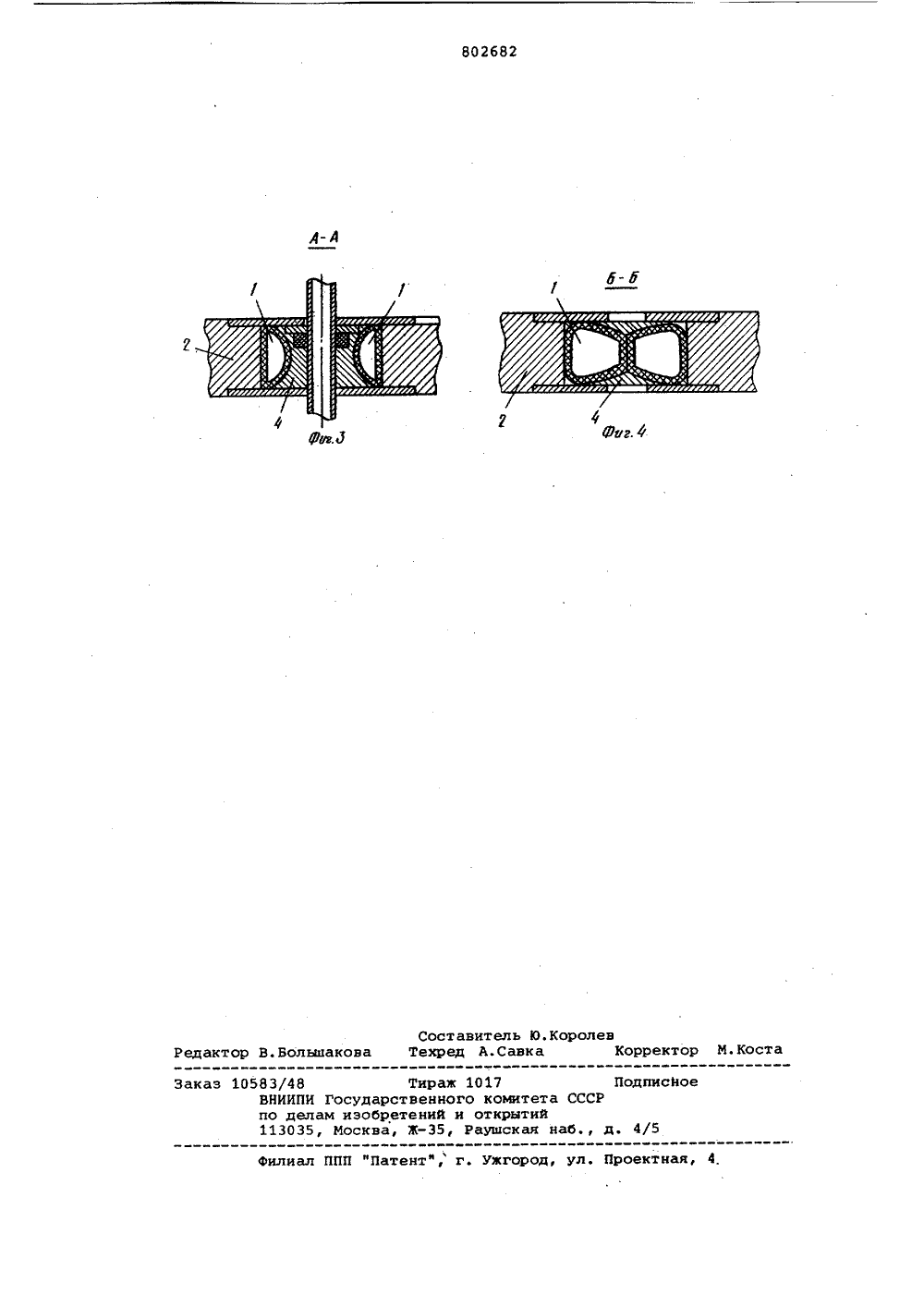

Союз Советских Социалистических Респубпик(22) Заявлено 040479 (21) 2746169/25-08с присоединением заявки Ио(23) ПриоритетОпубликовано 070281, Бюллетень Мо 5Дата опубликования описания 070281 Г 16 Д 15/40 Государственный комитет СССР по дмам изобретений и открытий(71) Заявитель АН Литовской ССР(54) УПЛОТНЯЮЩЕЕ УСТРОЙСТВО Изобретение относится к устройствам для уплотнения подвижных элементов устройств, находящихся под давлением, и может быть, в частности, использовано в экспериментальной технике для герметизации несущих трубокизмерительных датчиков, вводимых вэкспериментальные каналы аэродинамических стендов при их перемещениивдоль канала.Обычно измерительные датчики монтируются на несущих трубках, устанавливаемых в координатные механизьы с обычным сальниковым уплотнениемв определенных сечениях экспериментальных каналов без воэможности непосредственного продольного их перемещения 11,Прй проведении экспериментов в таком случае требуется установка нескольких координатных механизмов сдатчиками в заранее подобранные места измерений. Тем самим возникаютзатруднения, связанные с необходимостью изготовления нескольких координатных механизмов и применениянескольких датчиков, их тарировкой,а также ограничением мест замеров.Перестановка датчиков нежелательнаиэ-эа необходимости остановки стендов или нарушения режима их работы,тарировки датчиков, вызывакших увеличение времени проведения экспериментов и понижение их точности.Известные уплотняющие устройствавключают установленные в корпусахгерметизирующие эластичные кольцаили манжеты, в которые подводитсядавление.Из описанных уплотняющих устройствнаиболее близким к изобретению является устройство, содержащее эластичное кольцо, в которое подается жидкость под давлением 12.Однако обеспечивается герметизаций подвижных соединений деталей лишь с осевым перемещением, атакже при вращении одной из них относительно другой.ф Целью изобретения является герметизация подвижной детали,совершающей поступательное, осевое ивращательное движение, в прорези стенки канала находящегося, под давлением.Поставленная цель достигается тем,что в боковых камерах прорези стенки канала помещены продольные эластичные .полые элементы, герметизирующие при подаче в них давления прорезь ЗО канала и клиновидную колодку с уста 802682новленной в ней подвижной деталью,уплотненной кольцевым сальником.На Фиг. 1 изображен продольный разрез заявляемого устройства, на фиг.2вид устройства сверху, на Фиг.З -разрез А-А фиг.1, на Фиг.4 - разрезБ-Б фиг.2,5Устройство включает продольныеэластичные полые элементы 1, помещенные в боковых камерах прорези стенки канала 2. Ширина прорези стенкиканала 2 соответствует диаметру подвижной детали 3, Деталь 3 проходитчерез клиновидную колодку 4, в которой герметизируется при осевом и вращательном движении кольцевым сальником 5. Герметизация продольной прорези осуществляется подачей давлениячерез патрубки 6 .в элементы 1, которые, расширяясь, уплотняют прорезьв стенке канала 2 и охватывают колодку 4, конфигурация сечения которой щвыполнена в соответствии с формойэлементов 1, Колодка 4 имеет в планеклиновидную форму, что обеспечиваетее герметизацию и раздвижение элементов 1 без снятия в них давленияпри продольном перемещении детали 3.При использовании устройства требуется лишь один координатный механизм с измерительным датчиком, обеспечивается замер характеристик потокаА в любом сечении канала, пропорционально количеству датчиков понижаются погрешности эксперимента.Формула изобретенияУплотняющее устройство для герметизации подвижной детали, содержащее установленные в корпусе эластичные полые элементы, в которые подается текучая среда под давлением, о т л ич а ю щ е е с я тем, что, с целью обеспечения уплотнения при продольном, осевом и вращательном перемещении детали относительно прорези корпуса, эластичные полые элементы размещены вдоль прорези корпуса, подвижная деталь установлена в клиновидной колодке и уплотнена относительно ее, при этом колодка помещена между эластичными полыми элементами с возможностью перемещения вдоль прорези корпуса.Источники информациипринятые во внимание при экспертизе1. Ж.Конт-Белло .Турбулентное течение в канале с параллельными стенками. "Мир", М., 1968, с. 34.2. Авторское свидетельство СССР Р 368435, кл, Г 16 7 15/52, 1973.802682 Л-А б-б Составитель Ю.КоролевТехред А.Савка Корректор М.Коста Редактор В. Большакова филиал ППП "Патент", г. Ужгород, ул. Проектная, 4. Заказ 10583/48 Тираж 1017 ПодписйоеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5
