Станок для шлифования беговых доро-жек колец подшипников качения

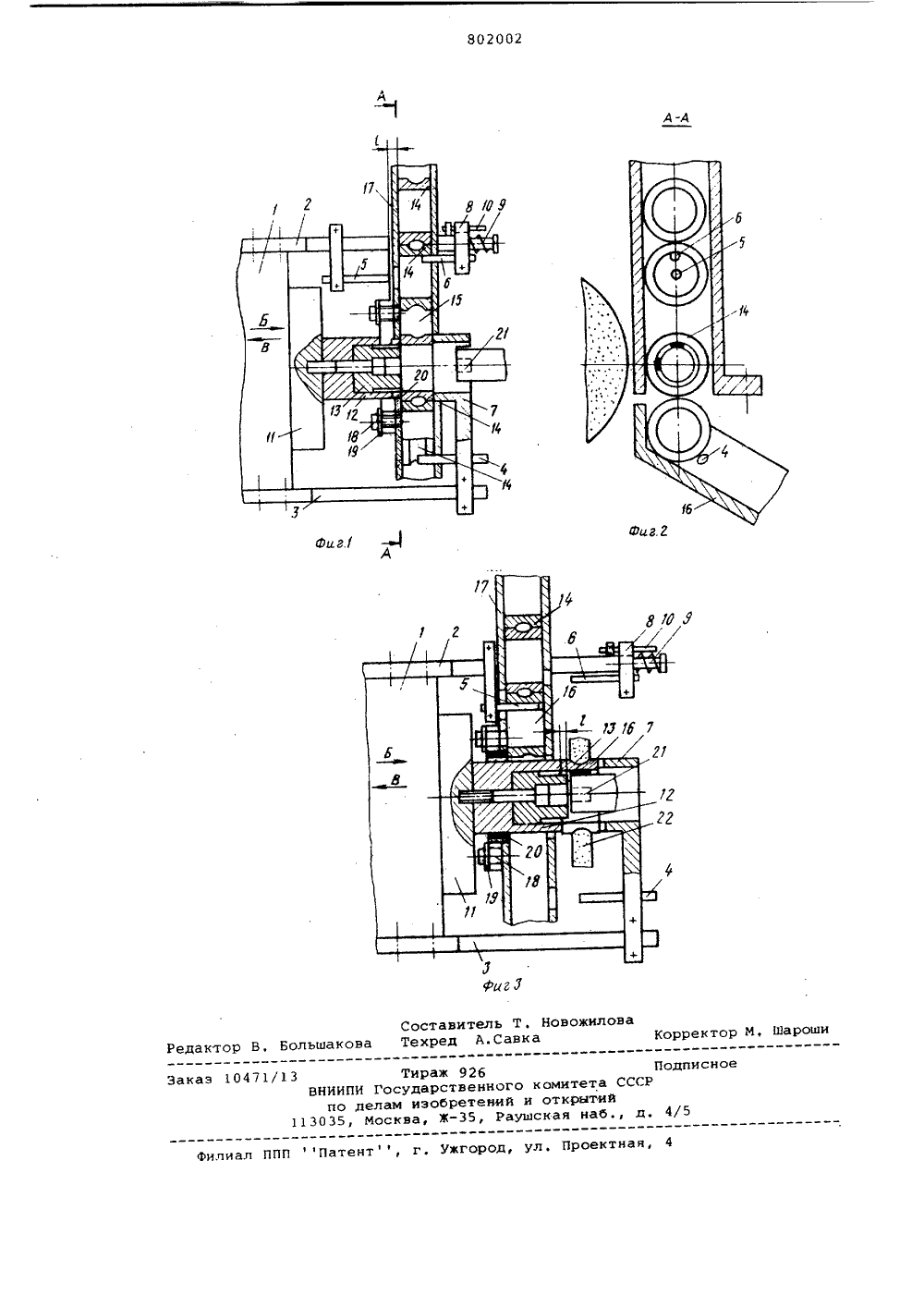

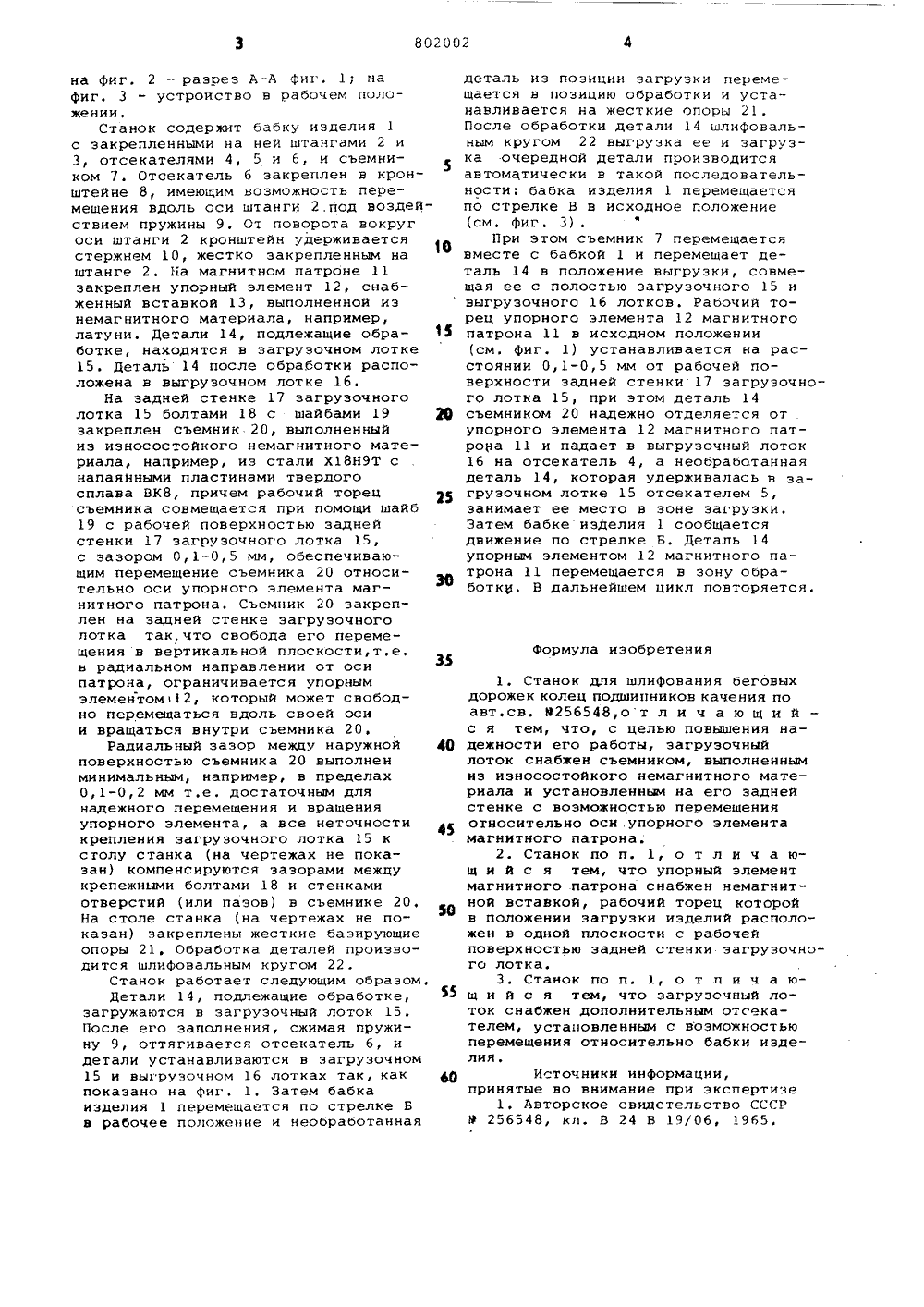

Своз Советских Социалнстнческих республик(22) Заявлено 190479 (21) 2755600/25-08с присоединением заявки Йо.В 23 Ц 7/00 Государственный комитет СССР ио делаи изобретений и открытий(54) СТАНОК ДЛЯ ШЛИФОВАНИЯ БЕГОВЫХ ДОРОХЕК КОЛЕЦ ПОДШИПНИКОВ КАЧЕНИЯ Изобретение относится к загрузочно-разгрузочным устройствам для шлифовальных станков, используемых, например, при шлифовальной обработке наружных и внутренних колец шариковых подшипников.По основному авт. св. 9 256548 известен станок для шлифования бегозых дорожек колец подшипников качения, бабка иэделия которого выполнена подвижной в направлении позиции и кинематически связана с загрузочнораэгруэочным устройством, а отсека- тель и упор загрузочно-разгрузочного устройства неподвижно эакреплены на бабке изделия (1) .Это устройство является недостаточно надежньв в эксплуатации вследствие того, что при выгрузке обработанной детали происходит примагничивание ее остаточным магнитным полем к упорному элементу магнитного патрона, Для того, чтобы уменьшить влияние остаточного магнитного поля, при наладке отвод бабки иэделия в заднее нерабочее положение несколько увеличивают, т.е. в положении выгрузки устанавливают рабочий торец упорного элементамагнитного патрона 1 не в плоскОсти задней стенки эагруэочного лотка, а немного дальше.В этом случае падение обработаннойдетали в загрузочный лоток происходитболее надежно, но возможен перекосдетали при падении ее в эону загрузки.Целью изобретения является повышение надежности работы загрузочного1 устройства н повышение, тем самым,производительности станка и снижение потерь от брака.Эта цель достигается тем, что визвестном станке загрузочный лотокснабжен съемником, выполненным иэизносостойкого иемагнитного материала и закрепленным на его задней стенке с возможностью перемещения относительно оси упорного элемента магнитного патрона, снабженного немаг 2 ы нитной вставкой, рабочий торец которой в положении загрузки изделиярасположен водной плоскости с рабочей поверхностью задней стенки загрузочного лотка,Кроме того, загрузочный лотокустройства снабжен дополнительнымотсекателем, выполненным подвижнымотносительно бабки иэделия.На фиг. 1 изображено устройствоЗО в исходном положении, вид спереди;на фиг. 2 - разрез А-А фиг. 1; нафиг. 3 - устройство в рабочем положении.Станок содержит бабку иэделия 1с закрепленными на ней штангами 2 и3, отсекателями 4, 5 и 6, и съемником 7. Отсекатель 6 закреплен в кронштейне 8, имеющим возможность перемещения вдоль оси штанги 2.под воздействием пружины 9, От поворота вокругоси штанги 2 кронштейн удерживаетсястержнем 10, жестко закрепленным наштанге 2. На магнитном патроне 11закреплен упорный элемент 12, снабженный вставкой 13, выполненной иэнемагнитного материала, например,латуни. Детали 14, подлежащие обработке, находятся в загрузочном лотке15, Деталь 14 после обработки расположена в выгруэочном лотке 16На задней стенке 17 загрузочноголотка 15 болтами 18 с шайбами 19 3закреплен съемник 20, выполненныйиз иэносостойкого немагнитного материала, например, из стали Х 18 Н 9 Т снапаяиными пластинами твердогосплава ВК 8, причем рабочий торец 25съемника совмещается при помощи шайб19 с рабочЕй поверхностью заднейстенки 17 загрузочного лотка 15,с зазором 0,1-0,5 мм, обеспечивающим перемещение съемника 20 относительно оси упорного элемента магнитного патрона, Съемник 20 закреплен на задней стенке загрузочноголотка так,что свобода его перемещения в вертикальной плоскости,т.е,в радиальном направлении от осипатрона, ограничивается упорнымэлементом 12, который может свободно перемещаться вдоль своей осии вращаться внутри съемника 20.Радиальный зазор между наружной 40поверхностью съемника 20 выполненминимальным, например, в пределах0,1-0,2 мм т,е. достаточным длянадежного перемещения и вращенияупорного элемента, а все неточностикрепления загрузочного лотка 15 кстолу станка (на чертежах не показан) компенсируются зазорами междукрепежными болтами 18 и стенкамиотверстий (или пазов) в съемнике 20,На столе станка (на чертежах не показан) закреплены жесткие баэирующиеопоры 21, Обработка деталей производится шлифовальным кругом 22.Станок работает следующим образом,Детали 14, подлежащие обработке,загружаются в загрузочный лоток 15.После его заполнения, сжимая пружину 9, оттягивается отсекатель 6, идетали устанавливаются в загрузочном15 и выгрузочном 16 лотках так, какпоказано на фиг. 1. Затем бабкаизделия 1 перемещается по стрелке Бв рабочее положение и необработанная деталь иэ позиции загрузки перемещается в позицию обработки и устанавливается на жесткие опоры 21. После обработки детали 14 шлифовальным кругом 22 выгрузка ее и загрузка очередной детали производится автоматически в такой последовательности; бабка изделия 1 перемещается по стрелке В в исходное положение (см, фиг. 3) .При этом съемник 7 перемещается вместе с бабкой 1 и перемещает деталь 14 в положение выгрузки, совмещая ее с полостью загрузочного 15 и выгрузочного 16 лотков. Рабочий торец упорного элемента 12 магнитного патрона 11 в исходном положении (см. Фиг. 1) устанавливается на расстоянии 0,1-0,5 мм от рабочей поверхности задней стенки 17 загрузочного лотка 15, при этом деталь 14 съемником 20 надежно отделяется от упорного элемента 12 магнитного патрона 11 и падает в выгрузочный лоток 16 на отсекатель 4, а необработанная деталь 14, которая удерживалась в загрузочном лотке 15 отсекателем 5, занимает ее место в зоне загрузки. Затем бабке иэделия 1 сообщается движение по стрелке Б. Деталь 14 упорным элементом 12 магнитного патрона 11 перемещается в зону обработки, В дальнейшем цикл повторяется.формула изобретения1, Станок для шлифования беговых дорожек колец подшипников качения по авт.св. 9256548,от л и ч а ю щ и й с я тем, что, с целью повышения надежности его работы, загрузочный лоток снабжен съемником, выполненным из износостойкого немагнитного материала и установленньм на его задней стенке с возможностью перемещения относительно оси упорного элемента магнитного патрона.2Станок по п. 1, о т л и ч а ющ и й с я тем, что упорный элемент магнитного патрона снабжен немагнитной вставкой, рабочий торец которой в положении загрузки изделий расположен в одной плоскости с рабочей поверхностью задней стенки загрузочного лотка.3. Станок по и, 1, о т л и ч а ющ и й с я тем, что загрузочный лоток снабжен дополнительным отсекателем, установленным с воэможностью перемещения относительно бабки иэделия,Источники инФормации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 256548, кл. В 24 В 19/06, 1965.802002 А-А и Корректо ароши ьшако одписное НИИ по 035, 5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 дактор В каэ 1047 Составитель ТНовожиловаТехред А.Савка Тираж 926осударственногоам изобретенийсква, Ж, Рауш омитета СССР открытийая наб., д,
