Устройство для взятия содержи-мого мз уретры

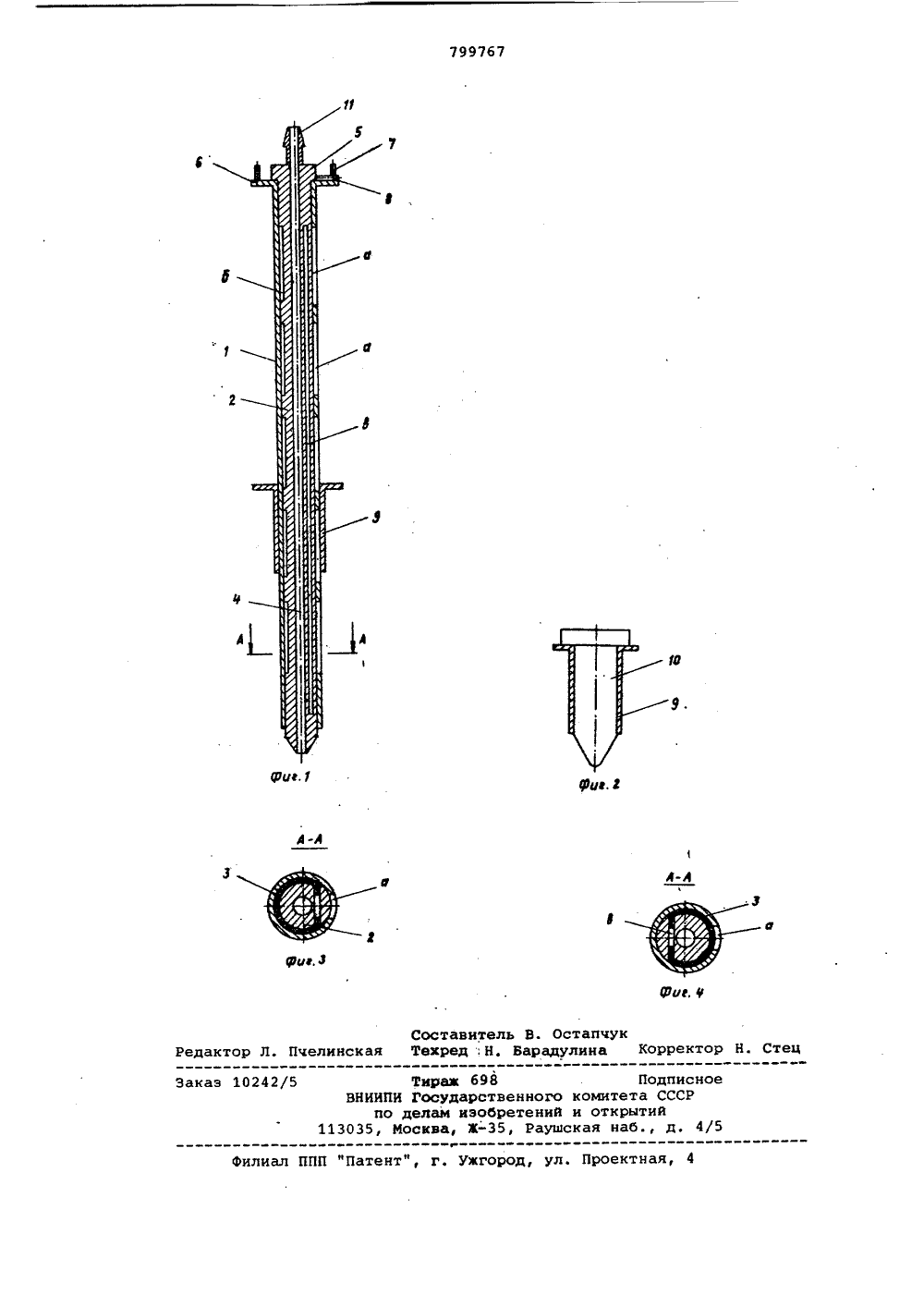

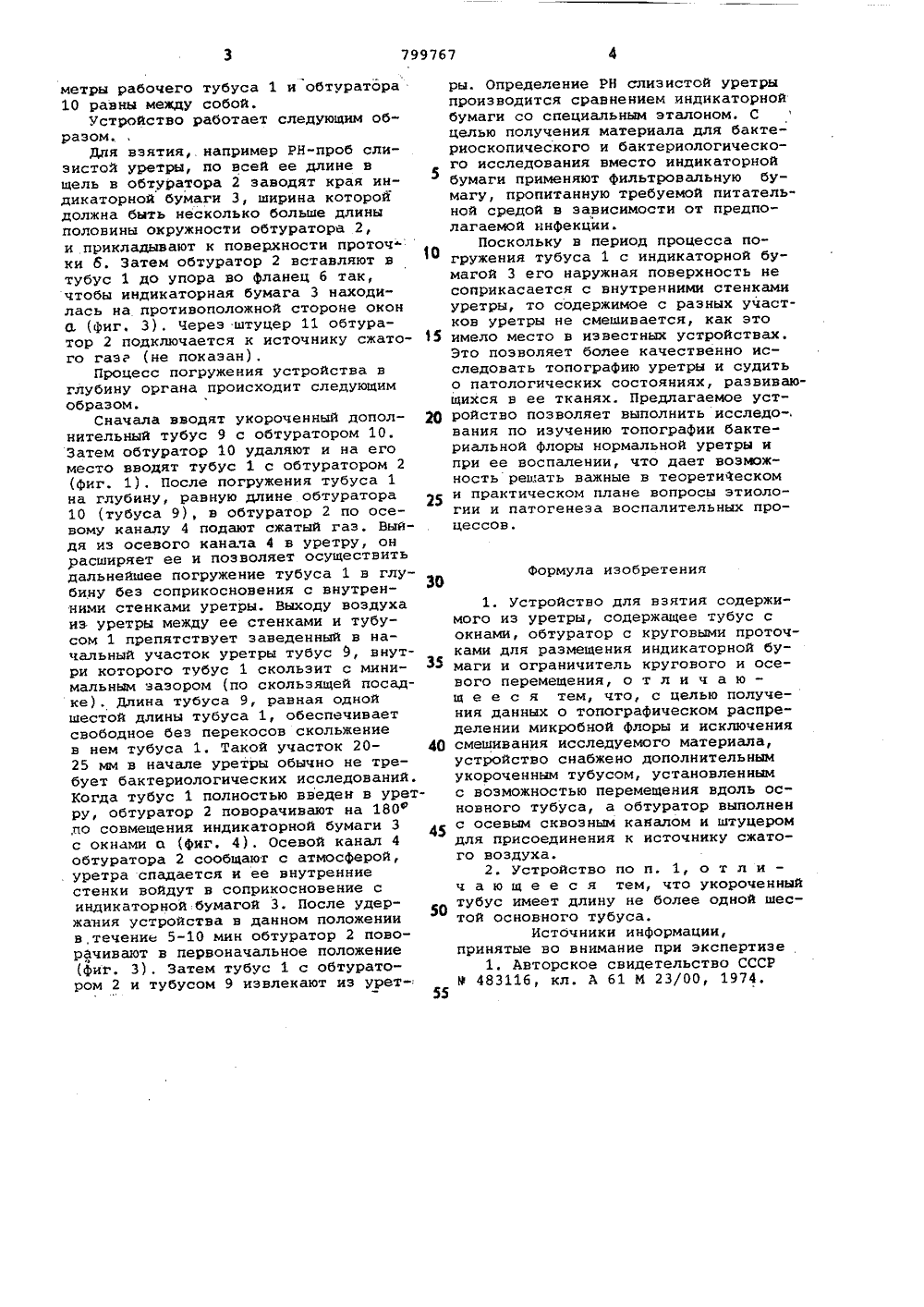

Союз Советских социалистических Реслублнк(22) Заявлено 200379 (21) 276 9402/28-13 (51) М КЛ с присоединением эаявки Йо(23) Приоритет А 61 М 23/00 ГосударетеенныЯ квинтет СССР но .е,е.еаи нзобретеннЯ н открытнЯОпубликовано 30.01.81. Бюллетень ЙЯ 4 Дата опубликования описания 300181(72) Авторы изобретения В.Г, Коляденко, В.С. Одинец и М,П, Шмыгло Киевский ордена Трудового Красного Знамени медицинский институт им. акад. А.А. Богомольца(54) УСТРОЙСТВО ДЛЯ ВЗЯТИЯ СОДЕРЖИМОГОИЗ УРЕТРЫ Изобретение относится к медицинской технике, а именно к урологии, и предназначено для взятия содержимого из уретры.Известно устройство для взятия содержимого из уретры, содержащее тубус с окнами, обтуратор с круговыми проточками для размещения индикаорной бумаги и ограничителем кругового и осевого перемещения 1,Недостатком известного устройства является смешивание проб с разных участков слизистой.Цель изобретения - получение данных о топографическом распределении микробной флоры и исключение смешивания исследуемого материала. Указанная цель достигается тем, что устройство, содержащее тубус с окнами, обтуратор и ограничитель перемещения, снабжено дополнительным укороченным тубусом, установленным : возможностью перемещения вдоль основного тубуса, а обтуратор выполнен с осевым сквозным каналом и штуцером для присоединения к источнику сжатого воздуха. Причем укороченный тубус имеет длину не более одной шестОй основного тубуса. На фиг. 1 изображено устройство в собранном виде в процессе погружения его в глубину трубчатого органа; на фиг, 2 - дополнительный (вспомогательный) тубус в сборе с соответствующим ему обтуратором; на фиг, 3 - разрез А-А на фиг. 1 в положении обтуратора при погружении (извлечении) устройства в уретру, на фиг. 4 - то же, в положении, соответствующем процессу взятия пробы. Устройство содержит тубус 1 и обтуратор 2. На цилиндрической поверх ности тубуса имеются окна а, а йаобтураторе выполнены круговые проточки 6 на длину, несколько превышающуюдлину половины окружности обтуратора,и щель в для размещения в них инди каторной бумаги 3. Кроме того, в обтураторе 2 выполнен сквозной осевойканал 4. Продольное перемещение обтуратора 2 ограничено эа счет буртика 5 и фланца 6, а круговое - за 25 счет штифтов 7 и стопора 8. Устрой.- ство снабжено дополнительным тубусом 9, длина которого составляет одну шестую длины рабочего тубуса 1метры рабочего тубуса 1 и обтуратора 10 равны между собой.Устройство работает следующим образом.Для взятия,. например РН-проб слизистой уретры, по всей ее длине в щель в обтуратора 2 заводят края индикаторной бумаги 3, ширина которой должна быть несколько больше длины половины окружности обтуратора 2, и прикладывают к поверхности проточ ки о. Затем обтуратор 2 вставляют в тубус 1 до упора во фланец 6 так, чтобы индикаторная бумага 3 находилась на противоположной стороне окон О, (фиг. 3), Через штуцер 11 обтуратор 2 подключается к источнику сжато го гаэг (не показан).Процесс погружения устройства в глубину органа происходит следующим образом.Сначала вводят укороченный допол нительный тубус 9 с обтуратором 10, Затем обтуратор 10 удаляют и на его место вводят тубус 1 с обтуратором 2 (фиг. 1). После погружения тубуса 1 на глубину, равную длине обтуратора 10 (тубуса 9), в обтуратор 2 по осевому каналу 4 подают сжатый газ. Выйдя из осевого канала 4 в уретру, он расширяет ее и позволяет осуществить дальнейшее погружение тубуса 1 в глубину без соприкосновения с внутренними стенками уретры. Выходу воздуха из уретры между ее стенками и тубусом 1 препятствует заведенный в начальный участок уретры тубус 9, внутри которого тубус 1 скользит с минимальным зазором (по скользящей посадке), Длина тубуса 9, равная одной шестой длины тубуса 1, обеспечивает свободное без перекосов скольжение в нем тубуса 1. Такой участок 20- 40 25 мм в начале уретры обычно не требует бактериологических исследований. Когда тубус 1 полностью введен в уретру, обтуратор 2 поворачивают на 180 ф ,по совмещения индикаторной бумаги 3 45 с окнами а (фиг. 4). Осевой канал 4 обтуратора 2 сообщают с атмосферой, уретра спадается и ее внутренние стенки войдут в соприкосновение с индикаторной бумагой 3. После удержания устройства в данном положении в,течение 5-10 мин обтуратор 2 поворачивают в первоначальное положение (фиг. 3), Затем тубус 1 с обтуратором 2 и тубусом 9 извлекают из урет 55 ры. Определение РН слизистой уретрыпроизводится сравнением индикаторнойбумаги со специальным эталоном. Сцелью получения материала для бактериоскопического и бактериологического исследования вместо индикаторнойбумаги применяют фильтровальную бумагу, пропитанную требуемой питательной средой в зависимости от предполагаемой инфекции.Поскольку в период процесса погружения тубуса 1 с индикаторной бумагой 3 его наружная поверхность несоприкасается с внутренними стенкамиуретры, то содержимое с разных участков уретры не смешивается, как этоимело место в известных устройствах.Это позволяет более качественно исследовать топографию уретры и судитьо патологических состояниях, развивающихся в ее тканях. Предлагаемое устройство позволяет выполнить исследо-,вания по изучению топографии бактериальной флоры нормальной уретры ипри ее воспалении, что дает возможность решать важные в теоретическоми практическом плане вопросы этиологии и патогенеза воспалительных процессов,Формула изобретения1. Устройство для взятия содержимого из уретры, содержащее тубус сокнами, обтуратор с круговыми проточками для размещения индикаторной бумаги и ограничитель кругового и осевого перемещения, о т л и ч а ю -щ е е с я тем, что, с целью получения данных о топографическом распределении микробной флоры и исключениясмешивания исследуемого материала,устройство снабжено дополнительнымукороченным тубусом, установленнымс возможностью перемещения вдоль основного тубуса, а обтуратор выполненс осевым сквозным каналом и штуцеромдля присоединения к источнику сжатого воздуха.2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что укороченныйтубус имеет длину не более одной шестой основного тубуса.Истбчники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 483116, кл. А 61 М 23/00, 1974.799767 Составитель В. Остапчукедактор Л. Пчелинская Техред ,Н, Барадулина Коррек аказ 10242 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Тираж ВНИИПИ Росу по делам 113035, Москва698рственноэобретенЖ, Ра Подписноекомитета СССРи открытииская наб., д. 4/5
