Устройство для определения прочностигранулированных материалов нараздавливание

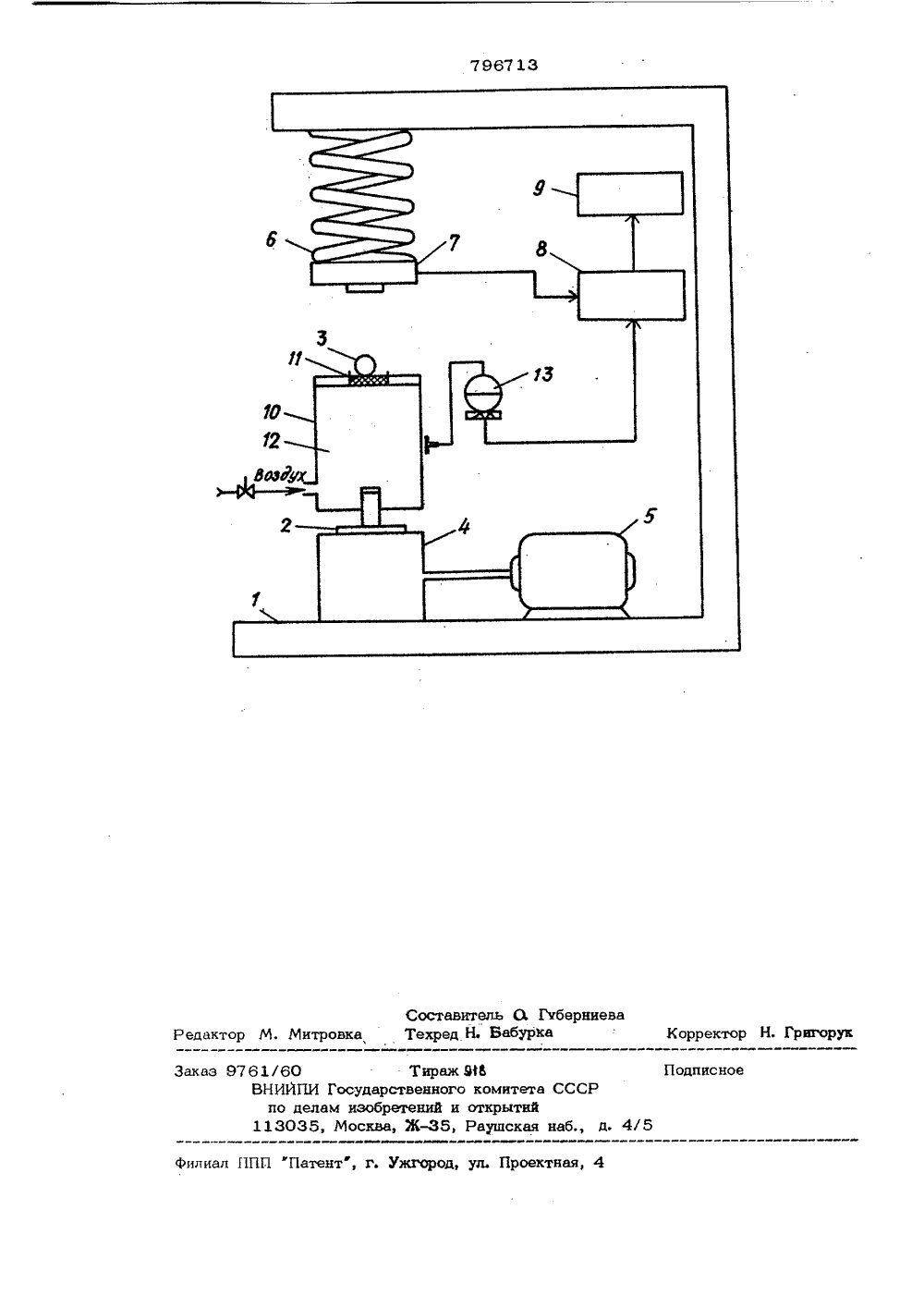

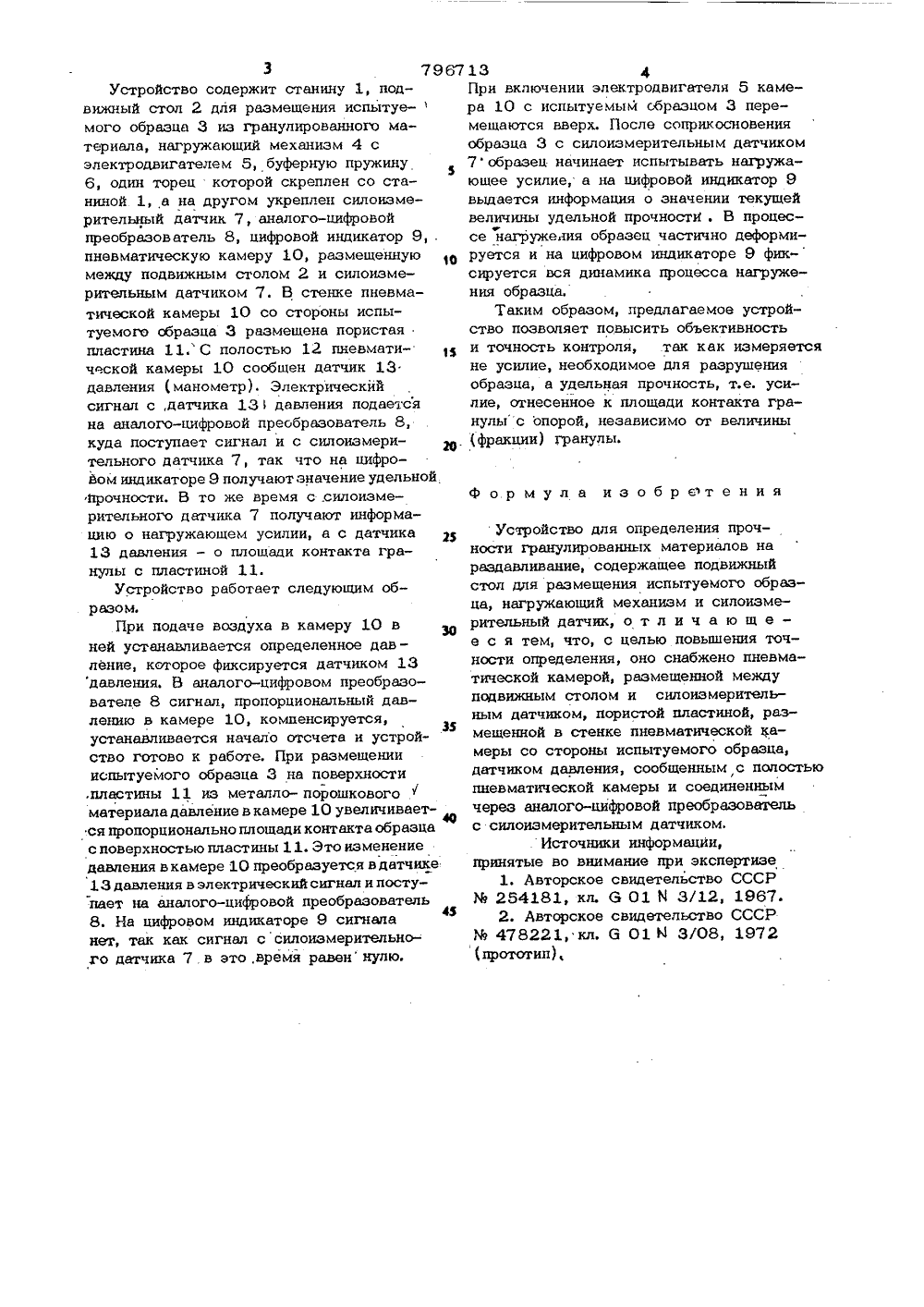

Союз СоветскикСоциепистнческикРеспублик796713 ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 20.03.79 (21) 27 38064/25-28с присоединением заявки Лепо делам изобретений н открытии(2) Авторы изобретения Б. Н. Малышев, С. Г. Сажин и А. И. Юрченко Горьковский политехнический институт им. А. А. Жданова(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИГРАНУЛИРОВАННЫХ МАТЕРИАЛОВ НА РАЭДАВЛИВАНИЕ Изобретение относится к испытательной технике, а именно к устройствам для ис пытания на прочность, например,наблеток или гранул.Известно устройство для испытания на прочность гранулированных материалов,5 содержашее систему нажимных рычагов, снабженных шкалой и .перемвтцаюшимися грузами, привод, связанный с поперечной тягой, связанной с грузами Я.1 О Недостатки устройства заключаютсяв отсутствии объективности контроля инизкой точности,. так как прочность гранул определяется без учета плошади кон 15тактирования их с опорой.Наиболее близким по техническойсущности к предлагаемому является устройство для определения прочности гранулированных материалов на раздавливание, содержащее подвижный стол для,размещения испытуемого образца, негржающий механизм и силоизмеритвльныйдатчик 2,Недостаток известного, устройства состоит в том, что оно нв может дать абсолютной характеристики материала, составляющего гранулу, так как измеряется нагрузка, отнесенная к площади контакта гранулы; а не к сечению, что ведет к низкой точности определения прочностьЦель изобретения - повышение точности определения.Указанная цель достигается тем, что устройство снабжено пневматической камерой, размещенной между подвижным столом и силоизмерительным датчиком, . пористой пластиной, размещенной в стенке пневматической камеры со стороны испытуемого образца, датчиком давления, сообшенным с полостью пневматической камеры и соединенным через аналогоцифровой преобразователь с силоизмврительным датчиком.На чертеже изображена блочно-функциональная схема устройства для определения прочности гранулированных материалов.7967 3Устройство содержит станину 1, подвижный стол 2 дпя размещения испытуе-мого образца 3 из гранулированного материала, нагружаюший механизм 4 с электродвигателем 5, буферную пружину 6, один торец которой скреплен со станиной 1, а на другом укреплен силоизмерительный датчик 7, аналого-цифровой преобразователь 8, цифровой индикатор 9 пневматическую камеру 10, размещенную между подвижным столом 2 и силоизмерительным датчиком 7. В стенке пневматической камеры 10 со стороны испытуемого образца 3 размещена пористая пластина 11.С полостью 12 пневматической камеры 10 сообщен датчик 13 давления (манометр). Эпектрическйй сигнал с,датчика 13 1 давления подается на аналого-цифровой преобразователь 8, куда поступает сигнал и с силоиэмерительного датчика 7, так что на цифровом индикаторе 9 получают значение удельной Прочности. В то же время с .сипоиэмерительного датчика 7 получают информацию о нагружающем усилии, а с датчика 2 13 давления - о площади контакта гранулы с пластиной 11.Устройство работает следующим образом.При подаче воздуха в камеру 10 в ней устанавливается определенное давление, которое фиксируется датчиком 13 давления. В аналого-цифровом преобразователе 8 сигнал, пропорциональный давлению в камере 10, компенсируется, устанавливается начало отсчета и устройство готово к работе. При размещении испытуемого образца 3 на поверхности .пластины 11 из металло- порошкового материала давление в камере 10 увеличивается пропорционально площади контакта образца с поверхностью пластины 11. Это изменение давления в камере 10 преобразуется в датчике 13 давления в электрический сигнал и поступает на аналого-цифровой преобразователь 8. Иа цифровом индикаторе 9 сигнала45 нет, так как сигнал с силоизмерительного датчика 7 в это,время равен нулю,13 аПри включении электродвигателя 5 камера 10 с испытуемым образцом 3 перемешаются вверх. После соприкосновения образца 3 с сипоизмерительным датчиком 7 образец начинает испытывать натружающее усилие, а на цифровой индикатор 9 выдается информация о значении текущей величины удельной прочности . В процессе нагружения образец частично деформируется и на цифровом индикаторе 9 фик- сируется вся динамика процесса нагружения образца.Таким образом, предлагаемое устройство позволяет повысить объективность и точность контроля, так как измеряется не усилие, необходимое для разрушения образца, а удельная прочность, т.е. усилие, отнесенное к плошади контакта гранулы с опорой, независимо от величины (фракции) гранулы. формула изобретения Устройство для определения прочности гранулированннх материалов нарюдавливание, содержащее подвижныйстол для размещения испытуемого образца, нагружающий механизм и силоизмерительный датчик, о т л и ч а ю щ е -е с я тем, что, с целью повышения точности определения, оно снабжено пневматической камерой, размещенной междуподвижным столом и силоизмерительным датчиком, пористой пластиной, размещенной в стенке пневматической камеры со стороны испытуемого образца,датчиком давления, сообщенным с полостьюпневматической камеры и соединеннымчерез аналого-цифровой преобразовательс силоиэмерительным датчиком.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР% 254181, кп, З 01 Н 3/12, 1967.2. Авторское свидетельство СССР7967 13 Составитель О ГберниеваТехред Н. Бабурка Редактор М, Митровка Корректор Н. Григорук Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Заказ 9761/60 Тираж ЯИВНИЙПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5
