Установка для испытания микро-образцов материалов ha растяжение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 796714
Автор: Ссорин
Текст

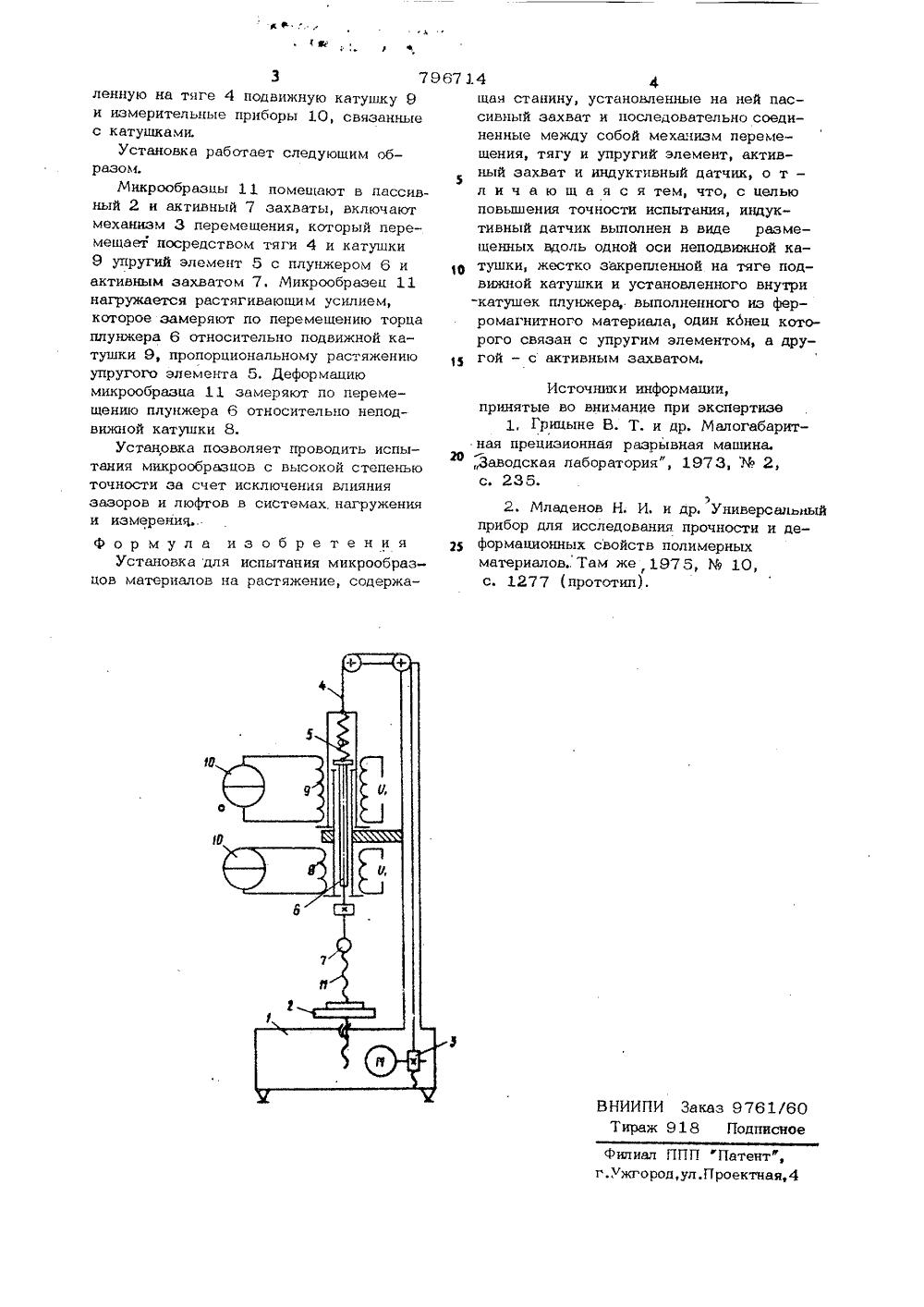

ОПИС Е ИЗОБРЕТЕН ИЯ Союз СоветскииСоциалистическиеРеспублик в 796714 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУао делан изобретений и открытий(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МИКРООБРАЭЦОВ.МАТЕРИАЛОВ НА РАСТЯЖЕНИЕИзобретение относится к испытаниямматериалов на прочность, а, имени(, кустан-явкам для. испытания микрообраэцов материалбв на растяжение.Известна установка для испытания .5 микрообразцов материалов на растяжение, содержащая станину и установленные на ней пассивный и активный захваты, механизм перемещения активного захватаи силоизмеритель Ц .Наиболее близкой к изобретению потехнической сущности и достигаемомурезультату является установка для испытания микрообраэцов материалов на рас -тяжение, содержащая станину, установленные на ней пассивный захват и последовательно соединенные между собой механизм перемещения, тягу и упругий;элемент, активный захват и индуктивный датчик 21.20Недостатком этих установок являетсянизкая точность испытания иэ-за люфтови зазоров в системах перемещения и измерения. Цель изобретения - повышение точности испытания.Цель достигается тем, что индуктивный датчик выполнены в виде размещенных вдоль одной оси неподвижной катушкиФ жестко закрепленной на тяге подвижной катушки и установленного внутри катушки плунжера, выполненного из ферромагнитного материала, один конец которого связан с упругим элементом, а другой - с активным захватом. На чертеже приведена схема установки. Она содержит станину 1, установленные на ней пассивный захват 2 и последовательно соединенные механизм 3 перемещения, тягу 4, упругий элемент 5, плунжер 6, выполненный иэ ферромагнитного материала и совмещенный одним концом с упругим элементом 5, активный захват 7, соединенный со вторым концом плунжера 6, и индуктивный датчик, содержащий установленные вдоль одной оси с плунжером 6 и охватывающие его неподвижную катушку 8, жестко закреп3 7 ленную на тяге 4 подвижную катушку 9 и измерительные приборы 10 связанные с катушками.Установка работает следующим об - разом.Микрообразцы 11 помещают в пассивный 2 и активный 7 захваты, включают механизм 3 перемещения, который перемешает посредством тяги 4 и катушки 9 упругий элемент 5 с плунжером 6 и активным захватом 7. Микрообразец 11 нагружается растягиваюшим усилием, которое замеряют по перемещению торца плунжера 6 относительно подвижной катушки 9, пропорциональному растяжению упругого элемента 5, Деформацию микрообразца 11 замеряют по перемещению плунжера 6 относительно неподвижной катушки 8.Установка позволяет проводить испытания микрообржцов с высокой степенью точности за счет исключения влияния зазоров и люфтов в системах. нагружения и измеренииформула изобретенияУстановка для испытания микрообразцов матсриалов на растяжение, содержа 967 14 4щая станину установленные на ней пассивный захват и последовательно соеди - ненные между собой механизм перемещения, тягу и упругий элемент, активный захват и индуктивный датчик, о т - л и ч а ю щ а я с я тем, что, с целью повышения точности испытания, индуктивный датчик выполнен в виде размещенных вдоль одной оси неподвижной катушки, жестко закрепленной на тяге подвижной катушки и установленного внутри -катушек плунжера выполненного из ферромагнитного материала, один конец которого связан с упругим элементом, а другой с активным захватоме Источники информации,принятые во внимание при экспертизеГрицыне В. Т. и др. Малогабаритная прецизионная разрывная машина.ф Заводская лаборатория", 1973, М 2,с. 235. 2. Младенов Н. И. и др. Универсальный прибор для исследования прочности и деформационных свойств полимерных материаловТам же 1975, % 10, с. 1277 (прототип).
СмотретьЗаявка
2739941, 05.03.1979
ССОРИН АЛЕКСАНДР НИКОЛАЕВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытания, микро-образцов, растяжение
Опубликовано: 15.01.1981
Код ссылки
<a href="https://patents.su/2-796714-ustanovka-dlya-ispytaniya-mikro-obrazcov-materialov-ha-rastyazhenie.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания микро-образцов материалов ha растяжение</a>
