Формирователь импульсов

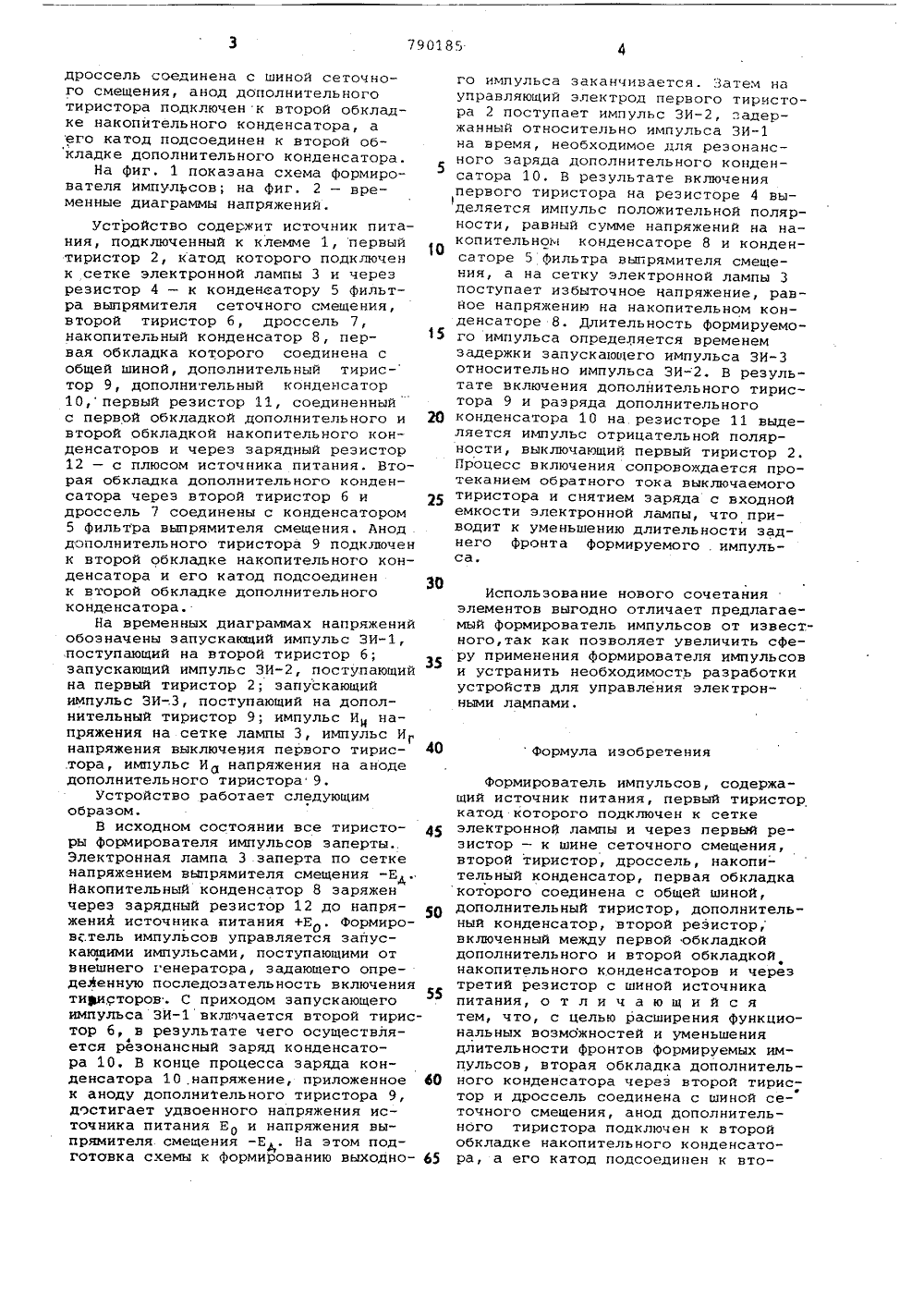

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ИТЕЛЬСТВУ Союз Советскик Социапистическик ттеспублик(22) Заявлено 04,01,79 (21) 2707524/18-21с присоединением заявки Йо(51)М. Кл.зН 03 К 5/01 Государственный комитет СССР по делам нзобретеннй н открытнй(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в устройствах, импульсного питания радиолокационных станций, различных устройствах ускорителей элементарных частиц и для других нужд народного хозяйства.Известны различные ламповые схемы генераторов прямоугольных импульсов 1(1 (подмодуляторов), которые находят применение для управления электронной лампой, запертой в паузе между рабочими импульсами выпрямителем сеточного смещения (1.15Однако известные ламповые схемы генераторов прямоугольных импульсов по сравнению с устройствами на полупроводниковых приборах имеют меньший срок службы и худшие массо-габаритные показатели.Известен также формирователь импульсов, содержащий источник питания, первый тиристар, катод которого под-. ключен к сетке электронной лампы н через первый резистор - к шине сеточногб смещения, второй тиристор, дрос- сель, накопительный конденсатор, первая обкладка которого соединена с общей шиной, дополнительный тиристор,дополнительный конденсатор,.второй резистор, включенный между первой об.кладкойдополнительного и второй обкладкой накопительного конденсаторов и.через третий резистор соединенный с шиной источника питания (21.Цель. изобретения - формирование импульсов управления электронной лампой и приближение формы импульсов к прямоугольной, т.е, расширение Функциональных возможностей.Поставленная цель достигается тем, что в формирователь импульсов, содержащий источник питания, первый тиристор , катод которого подключен к сетке электронной лампы и через первый,резистор - к шине сеточного смещения, второй тиристор, дроссель, накопительный конденсатор, первая обкладка которого соединена с общей шиной, дополнительный тирнстор, дополнительный конденсатор,и второй резистор, включенный между первой обкладкой дополнительного и второй обкладкой накопительного конденсаторов и через третий резистор соединенный с шиной источникг питания;вторая обкладка дополнительного конденсатора через второй тиристор и40 Формула изобретения 45 50 55 60 65 дроссель соединена с шиной сеточного смещения, анод дополнительноготиристора подключен к второй обкладке накопительного конденсатора, аего катод подсоединен к второй обкладке дополнительного конденсатора,На фиг. 1 показана схема формирователя импульсов; на фиг. 2 - временные диаграммы напряжений,Устройство содержит источник питания, подключенный к клемме 1, первыйтиристор 2, катод которого подключенк сетке электронной лампы 3 и черезрезистор 4 - к конденсатору 5 фильтра выпрямителя сеточного смещения,второй тиристор б, дроссель 7,накопительный конденсатор 8, первая обкладка которого соединена собщей шиной, дополнительный тирис-тор 9, дополнительный конденсатор10,первый резистор 11, соединенный "с первой обкладкой дополнительного ивторой обкладкой накопительного конденсаторов и через зарядный резистор12 - с плюсом источника питания. Вторая обкладка дополнительного конденсатора через второй тиристор б идроссель 7 соединены с конденсатором5 фильтра выпрямителя смещения. Аноддополнительного тиристора 9 подключенк второй обкладке накопительного конденсатора и его катод подсоединенк второй обкладке дополнительногоконденсатора.На временных диаграммах напряженийобозначены запускающий импульс ЗИ,поступающий на второй тиристор б;запускающий импульс ЗИ, поступающийна первый тиристор 2; запускающийимпульс ЗИ-.З, поступающий на дополнительный тиристор 9; импульс И напряжения на сетке лампы 3, импульс Инапряжения выключения первого тирис.тора, импульс И напряжения на анодедополнительного тиристора 9,Устройство работает следующимобразом.В исходном состоянии все тиристоры формирователя импульсов заперты.Электронная лампа 3 заперта по сеткенапряжением выпрямителя смещения -Е"Накопительный конденсатор 8 заряженчерез зарядный резистор 12 до напряжения источника питания +ЕО, Формиров.тель импульсов управляется запусканицими импульсами, поступающими отвнешнего генератора, задающего определенную последозательность включениятиристоров. С приходом запускающегоимпульса ЗИвключается второй тиристор б, в результате чего осуществля 4ется резонансный заряд конденсатора 10. В конце процесса заряда конденсатора 10 .напряжение, приложенноек аноду дополнительного тиристора 9,достигает удвоенного напряжения источника питания ЕО и напряжения выпрямителя. смещения -Е . На этом подАготовка схемы к формированию выходного импульса заканчивается. Затем науправляющий электрод первого тиристора 2 поступает импульс ЗИ, задержанный относительно импульса ЗИ на время, необходимое для резонансного заряда дополнительного конденсатора 10. В результате включенияпервого тиристора на резисторе 4 выделяется импульс положительной полярности, равный сумме напряжений на накопительном конденсаторе 8 и конденсаторе 5 фильтра выпрямителя смещения, а на сетку электронной лампы 3поступает избыточное напряжение, равное напряжению на накопительном конденсаторе 8. Длительность формируемо го импульса определяется временемзадержки запускающего импульса ЗИ относительно импульса ЗИ. В результате включения дополнительного тиристора 9 и разряда дополнительного ;Я конденсатора 10 на резисторе 11 выделяется импульс отрицательной полярности, выключающий первый тиристор 2.Процесс включения сопровождается протеканием обратного тока выключаемоготиристора и снятием заряда с входнойемкости электронной лампы, что приводит к уменьшению длительности заднего фронта формируемого .импульса. Использование нового сочетания элементов выгодно отличает предлагаемый формирователь импульсов от известного,так как позволяет увеличить сферу применения формирователя импульсов и устранить необходимость разработки устройств для управления электронными лаМпами. Формирователь импульсов, содержащий источник питания, первый тиристор катод которого подключен к сетке электронной лампы и через первый резистор - к шине сеточного смещения, второй тиристор, дроссель, накопительный конденсатор, первая обкладка которого соединена с общей шиной, дополнительный тиристор, дополнительный конденсатор, второй резистор, включенный между первой обкладкой дополнительного и второй обкладкой накопительного конденсаторов и через третий резистор с шиной источника питания, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возмбжностей и уменьшения длительности фронтов формируемых импульсов, вторая обкладка дополнительного конденсатора через второй тиристор и дроссель соединена с шиной сеточного смещения, анод дополнительного тиристора подключен к второй обкладке накопительного конденсатора, а его катод подсоединен к вто790185 1. Иванов А. Б., Сосновкин Л. Н.Импульсные передатчики СВЧ. "Сов.радио", 1956, с.527-530.2. Авторское свидетельство СССРУ 558386, кл. Н 03 К 5/01, 14.12.75.+Ец УиУии Составитель А. ТимофеевТехред И.Асталош Корректор М. Кос Редак Николай Заказ 9063/60ВНИИ ко 30 илиад ППП ".Патент", г. ужгород, ул. Проектная, 4 ро, саки дне дополнительного конден-с-; эра,Ис точ и ик и и нформа ци и,принятые во внимание при экспертизе
