Устройство для формирования импульсов с длительностью, соответствующей длительности видеоимпульсов на заданном уровне

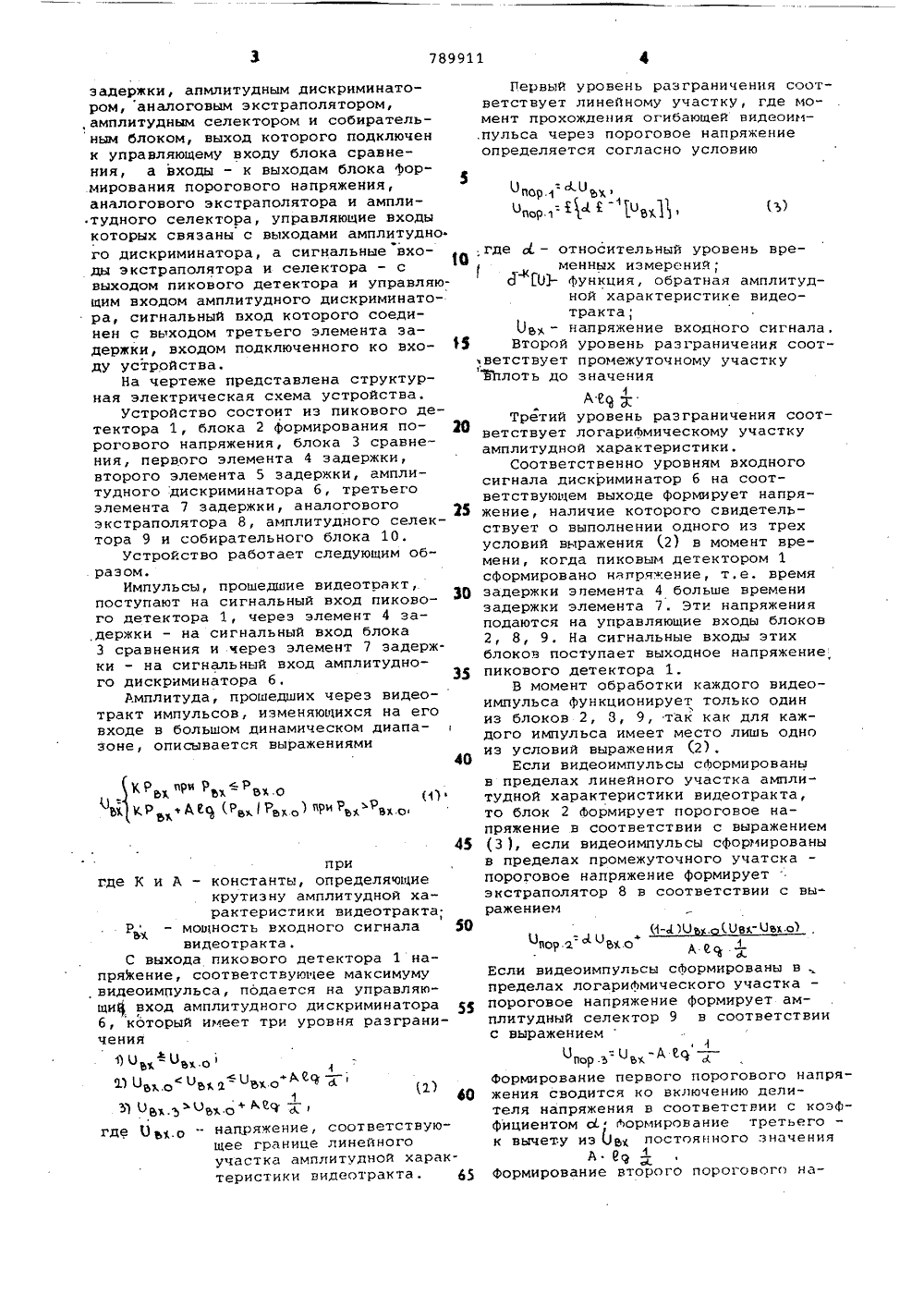

Союз Советских Соцналнстических РвслублнкОПИСАНИЕ ИЗОБРЕТЕНИЯ он 789911 К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ(23 Приори гетОпубликовано 231280. Бюллетень Мо 47 501 К 29/02 Государственный коинтет СССР но делан нзобретеннй н открытнй(53) УДК 621. 317. ,325(088.8) Дата опубликования описания 23. 12. 80(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯИМПУЛЬСОВ С ДЛИТЕЛЬНОСТЬЮ,СООТВЕТСТВУЮЩЕЙ ДЛИТЕЛЬНОСТИВИДЕОИМПУЛЬСОВ НА ЭАДАННОМУРОВНЕ 10 Изобретение относится к электро-. измерительной технике и может быть использовано в преобразователях и измерителях временных параметров видеоимпульсов, прошедших видео- тракты с линейной и логарифмической характеристиками.Известен датчик-преобразователь для контроля временных параметров импульсов, содержащий пиковый детектор, делитель напряжения и компараторы (1. Недостатком этого устройства является ограниченность функциональ ных возможностей - устройство не обеспечивает высокой точности формирования временного интервала, соответствующего длительности импульса н заданном уровне, при входных сиг налах, прошедших видеоусилители с линейным и нелинейным участками амплитудной характеристики.Наиболее близким по технической сущности к предлагаемому является 25 устройство для формирования импульсов с длительностью, соответствующей длительности видеоимпульсов на задан. ном уровне, содержащее пиковый детек тор,блок формирования порогового на пряжения, два элемента задержки и блок сравнения 2.Недостаток этого устройства заключается в ограниченности функциональных возможностей - устройство не обеспечивает высокой точности формирования импульса с длительностью, соответствующей длительности импульса на заданном уровне, при входных сигналах, прошедших видеоусилители с линейным и нелинейным участками амплитудной характеристики.Цель изобретения - расширение функциональных возможностей.Поставленная цель достигается тем, что устройство для формирования импульсов с длительностью, соответствую. щей длительности видеоимпульсов на заданном уровне, содержащее пиковый детектор, сигнальный вход которого соединен со входом устройства, выход - с сигнальным входом блока формирования порогового напряжения, а управляющий вход - с выходом второго элемента задержки, вход которого подключен к выходу блока сравнения, сигнальным входом связанного с выходом первого элемента задержки, вход которого соединен со входом устройства, снабжено третьим элементом,амплитудным селектором и собирательным блоком, выход которого подключенк управляющему входу блока сравнения, а входы - к выходам блока Формирования порогового напряжения,аналогового экстраполятора и ампли тудного селектора, управляющие входыкоторых связаны с выходами амплитудно.го дискриминатора, а сигнальные входы экстраполятора и селектора - свыходом пикового детектора и управляющим нходом амплитудного дискриминатора, сигнальный вход которого соединен с выходом третьего элемента задержки, входом подключенного ко вхо- Иду устройства.На чертеже представлена структурная электрическая схема устройства.Устройство состоит из пикового детектора 1, блока 2 формирования по- Щрогового напряжения, блока 3 сравнения, первого элемента 4 задержки,второго элемента 5 задержки, амплитудного дискриминатора б, третьегоэлемента 7 задержки, аналоговогоэкстраполятора 8, амплитудного селектора 9 и собирательного блока 10.Устройство работает следующим образом,Импульсы, прошедшие видеотракт,поступают на сигнальный вход пикового детектора 1, через элемент 4 задержки - на сигнальный вход блока3 сраннения и через элемент 7 задержки - на сигнальный вход амплитудного дискриминатора б.Амплитуда, прошедших через видеотракт импульсов, изменяющихся на еговходе в большом динамическом диапазоне, описывается выражениями 3 Пор 1 Оь Опор,=Ф "1 ОВЙ 40 при где К и А - константы, определяющиекрутизну амплитудной характеристики видеотракта;Р - мощность входного сигнала 50ЬХвидеотракта.С выхода пикового детектора 1 напряжение, соответствующее максимуму видеоимпульса, подается на управляющиф вход амплитудного дискриминатора у б, который имеет три уровня разграничения1) О х-Оьх.Ы ОноОьх 2- нх.о 9 хО АЬ -1)1 0) "а.Ъ"нх од,где 0 , - напряжение, соответстнуюьх ощее границе линейногоучастка амплитудной характеристики видеотракта. 65 О."эх "Р" ь - н ор (1р, КР АСс (Р 1 Р) пРИР5 Первый уровень разграничения соответствует линейному участку, где момент прохождения огибающей видеоимпульса через пороговое напряжение определяется согласно условию где о(, - относительный уровень временных измерений;с О- функция, обратная амплитуд-Кной характеристике видеотракта,Онх - напряжение входного сигнала.Второй уровень разграничения соответствует промежуточному участкуплоть до значениядеТретий уровень разграничения соответствует логарифмическому участкуамплитудной характеристики.Соответственно уровням входногосигнала дискриминатор б на соответствующем выходе Формирует напряжение, наличие которого свидетельствует о выполнении одного из трехусловий выражения (2) в момент времени, когда пиковым детектором 1сформировано напряжение, т.е. времязадержки элемента 4 больше временизадержки элемента 7. Эти напряженияподаются на управляющие входы блоков2, 8, 9. На сигнальные входы этихблоков поступает выходное напряжениепикового детектора 1,В момент обработки каждого видеоимпульса Функционирует только одиниз блоков 2, 3, 9, так как для каждого импульса имеет место лишь одноиз условий выражения (2).Если видеоимпульсы сформированыв пределах линейного участка амплитудной характеристики видеотракта,то блок 2 Формирует пороговое напряжение в соответствии с выражением(3 , если видеоимпульсы сформированыв пределах промежуточного учатскапороговое напряжение Формируетэкстраполятор 8 в соответствии с выражениемО- )О . (ОВ-Ов.о)пОР 2 Ьх.о д р 1 Если видеоимпульсы сформированы в пределах логарифмического участка пороговое напряжение Формирует амплитудный селектор 9 н соответствии с выражениемп р.з ОьхФормирование первого порогового напряжения сводится ко включению делителя напряжения в соответствии с коэффициентом Ы Аормирование третьего к вычету из бНХ постоянного значенияА Е -Формирование второго порогового на789911 Формула изобретения НИИПИ Заказ 9034/46 Тираж 1019 Подписное йлиал ППП"Патент",г.ужгород,ул.Проектная,4 пряжения осуществляется в экстраполяторе 8 с помощью амплитудногоселектора и сумматора.Выходное пороговое напряжение с выхода одного из блоков 2, 8, 9 поступает через собирательный блок 10 на управляющий вход блока 3 сравнения, который формирует сигнал, длительность которого соответствует длительности входного сигнала на данном относительном пороговом уровне. Этот сигнал поступает через элемент 5 задержки на управляющий вход пикового детектора 1, устанавливая его накопительные цепи в исходное состояние.Устройство позволяет повысить достоверность воспроизведения длительности видеоимпульсов на заданном уровне при изменении их амплитуды на входе видеотракта в широких пределах, в том числе по слу;чайному закону.Устройство может быть использовано с видеотрактами, имеющими как линейную, так и логарифмическую характеристики, а также при наличии начального квадратического участка у этих характеристик. Устройство для Аормирования импульсов с длительностью, соответствующей длительности видеоимпульсов .на заданном уровне, содержащее пиковый детектор, сигнальный вход которого соединен со входом устройства,выход - с сигнальным входом блокаФормирования порогового напряжения,а управляющий вход - с выходом второго элемента задержки, вход которогоподключен к выходу бЛока сравнения,сигнальным входом связанного с выходом первого элемента задержки, входкоторого соединен со входом устройства, о т л и ч а ю щ е о с я тем,что, с целью расширения функциональ- О ных возможностей, оно снабжено третьим элементом задержки, амплитудным дискриминатором, аналоговым экстраполятором, амплитудным селектороми собирательным блоком, выход кото рого подключен к управляющему входублока сравнения, а входы - к выходам",блока формирования порогового напряжения, аналогового экстраполятораи амплитудного селектора, управляющие входы которых связаны с выходамиамплитудного дискриминатора, а сигнальные входы экстраполятора и селектора - с выходом пикового детектораи управляющим входом амплитудногодискриминатора, сигнальный вход которого соединен с выходом третьегоэлемента задержки, входом подключенного ко входу устройства. Источники информации, принятые во внимание при экспертизе1. Балашов В.П. и др. Автоматизация радиоизмерений, "Советсткое радио", М., 1966, с. 194.2. Патент ФРГ М 2.327.144, кл. 601 й 29/00, 1976прототип) .Ухов
