Устройство для измерения параметров изоляции сети
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

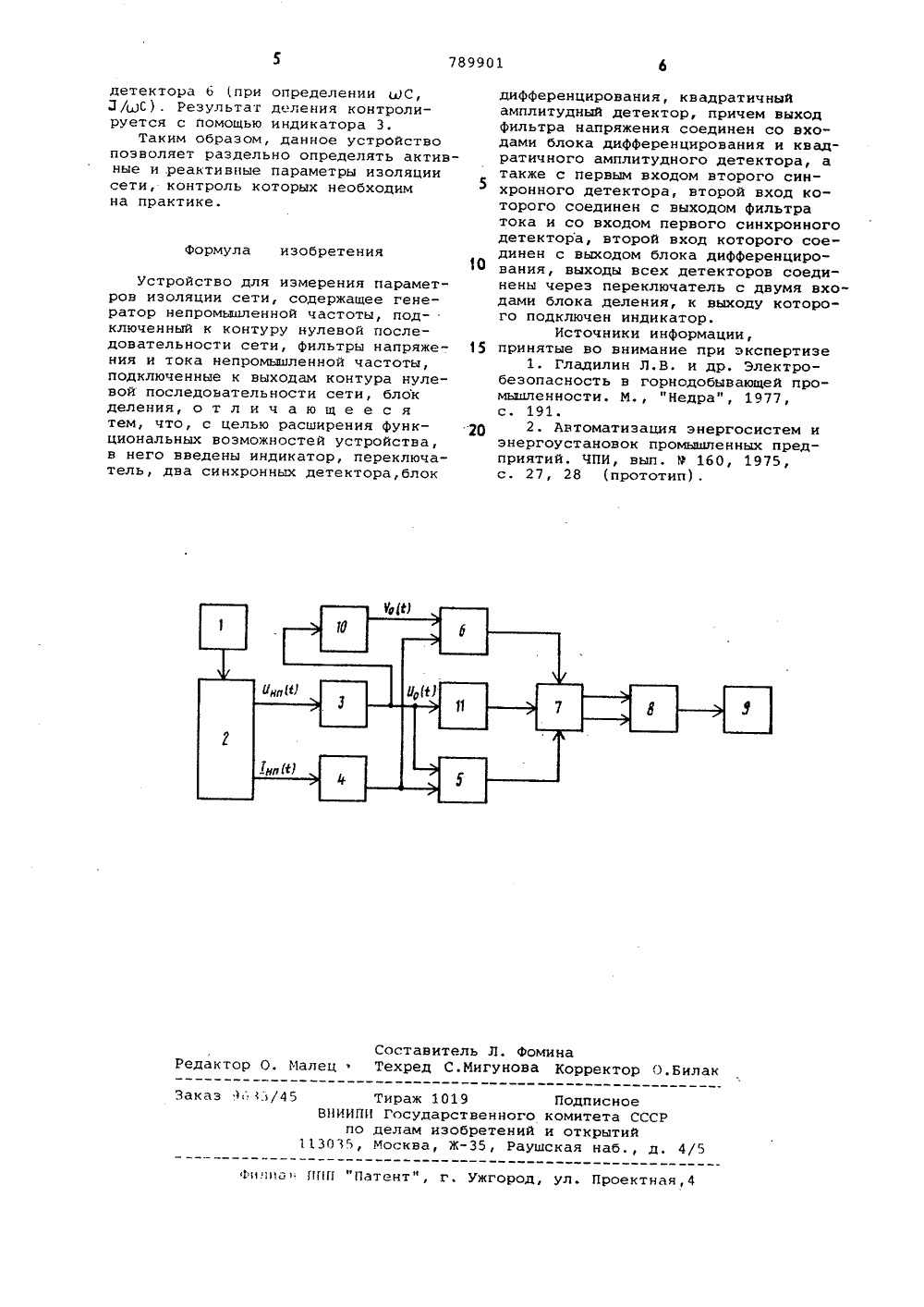

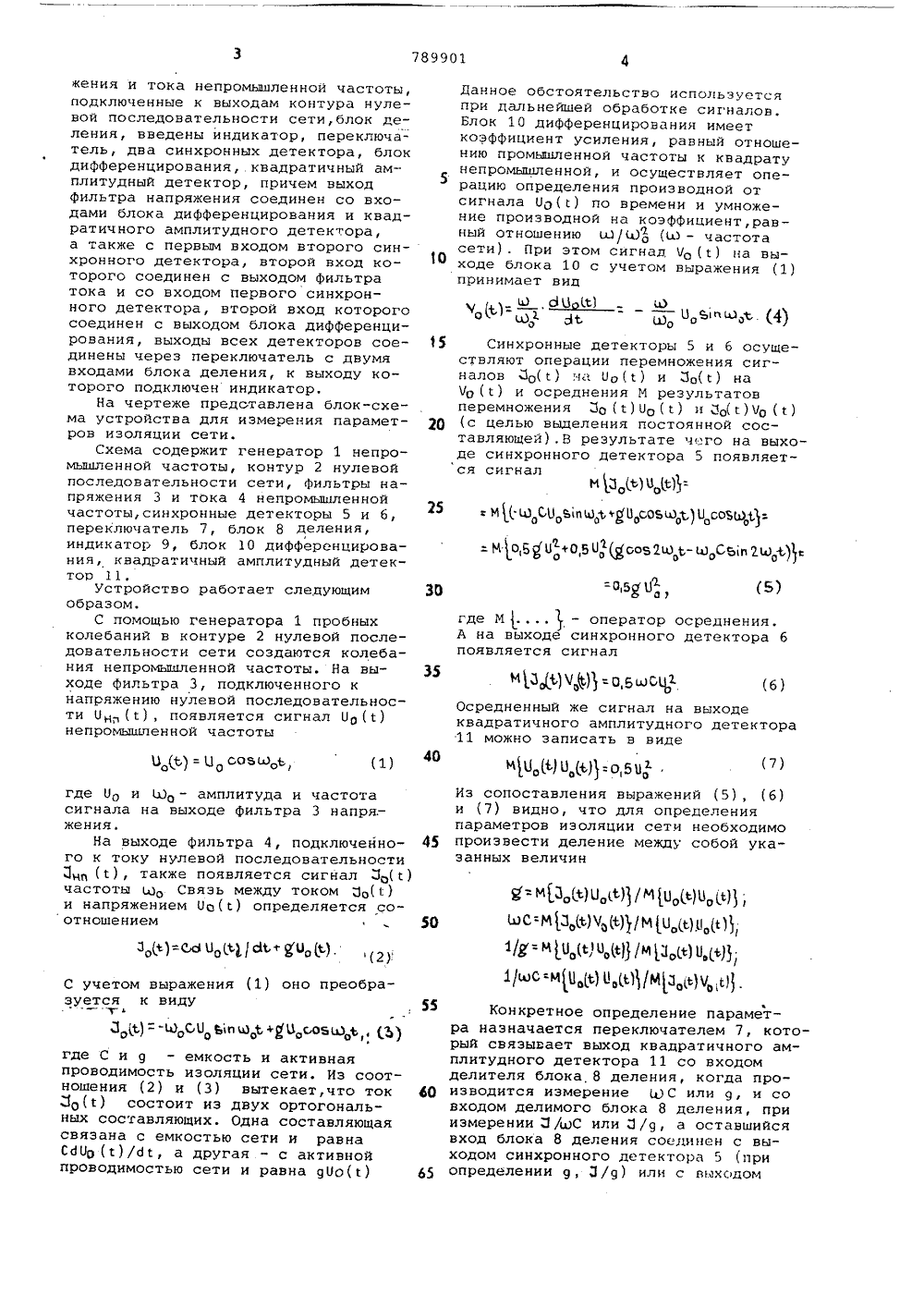

Союз Советскик Социалистических РеспубликОПИСАНИЕ цИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ(23) Приоритет С 01 й 27/18 Государственный комитет СССР оо делам изобретений н открытийОпубликовано 231280 Бюллетень Мо 47 Дата опубликования описания 23.12. 80(72) Авторы изобретения В.К. Обабков и Е.В. Сергин Донецкий ордена Трудового Красного Знамени политехнический институт(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИЗОЛЯЦИИ СЕТИ Изобретение относится к электро-. беэопасности и предназначено для автоматического контроля параметроь изоляции под рабочим напряжением и нагрузкой трехфазных электрических сетей.Известно устройство для измерения емкости сети электроустановки относительно земли, содержащее резонансный измеритель емкости и трансформатор напряжения, вторичная обмотка которого соединена по схеме открытого треугольника, вместе с конденсатором переменной емкости образует колебательный контур гетеро- дина, первичная обмотка трансформатора напряжения, соединенная в звезду с заземленной нулевой точкой, вместе с измеряемой емкостью сети образует измерительный контур 11 . С помощью этого устройства измеряется лишь один параметр сети ,суммарная емкость фаз относительно земли при достаточно высоком активном сопротивлении изоляции сети, при низких же уровнях активного сопротивления изоляции прекращаются резонансные свойства измерительного ,контура, в результате чего рассмат 2риваемая система становится неработоспособной,Наиболее близким техническим решением к предлагаемому является уст 5 ройство измерения полной проводимости сети, содержащее генератор непромышленной частоты, подключенныйк контуру нулевой последовательности сети, Фильтры напряжения и тока10 непромышленной частоты, подключенные к выходам контура нулевой последовательности сети, блок деления,у которого первый вход соединен свыходом фильтра тока непромьвлен 15 ной частоты, а второй вход - с выходом фильтра напряжения непромышленной частотыНедостатком известного устройства является невозможность раздельного измерения .емкостного иактивного параметров изоляции сети.Цель изобретения - расширениефункциональных возможностей устройства.25 Поставленная цель достигаетсятем, что в устройство для измеренияпараметров изоляции сети, содержащеегенератор непромьиаленной частоты,подключенный к контуру нулевой пос 30 ледовательности сети, Фильтры напря789901 15 Составитель Л. ФоминаРедактор О. МалецТехред С.Мигунова Корректор О.Билак Заказ .3/45 Тираж 1019 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Финна ППП "Патентф, г. Ужгород, ул. Проектная,4 детектора 6 при определении о)С,3/Ы 6), Результат деления контролируется с помощью индикатора 3.Таким образом, данное устройствопозволяет раздельно определять активные и .реактивные параметры изоляциисети, контроль которых необходимна практике,Формула изобретения10 Устройство для измерения параметров изоляции сети, содержащее генератор непромышленной частоты, подключенный к контуру нулевой последовательности сети, фильтры напряжения и тока непромышленной частоты, подключенные к выходам контура нулевой последовательности сети, блок деления, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства, в него введены индикатор, переключатель, два синхронных детектора, блок дифференцирования, квадратичныйамплитудный детектор, причем выходфильтра напряжения соединен со входами блока дифференцирования и квадратичного амплитудного детектора, атакже с первым входом второго синхронного детектора, второй вход которого соединен с выходом фильтратока и со входом первого синхронногодетектора, второй вход которого соединен с выходом блока дифференцирования, выходы всех детекторов соединены через переключатель с двумя входами блока деления, к выходу которого подключен индикатор.Источники информации,принятые во внимание при экспертизе1. Гладилин Л.В. и др. Электробезопасность в горнодобывающей промышленности. М., "Недра", 1977,с191.2. Автоматизация энергосистем иэнергоустановок промышпенных предприятий. ЧПИ, вып. Р 160, 1975,с. 27, 28 (прототип).
