Устройство для автоматической подгонки сопротивлений резисторов из микропровода в стеклянной изоляции

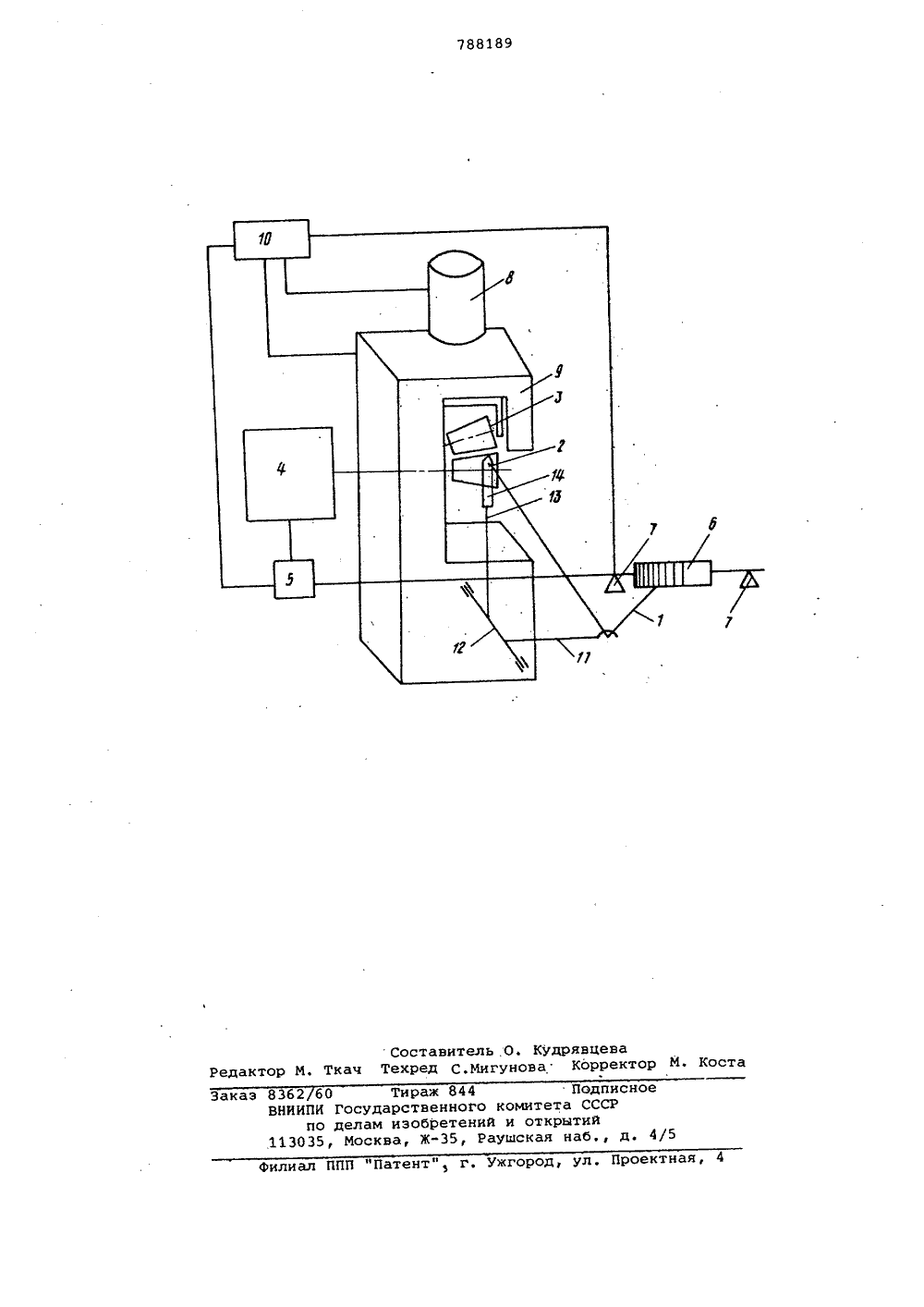

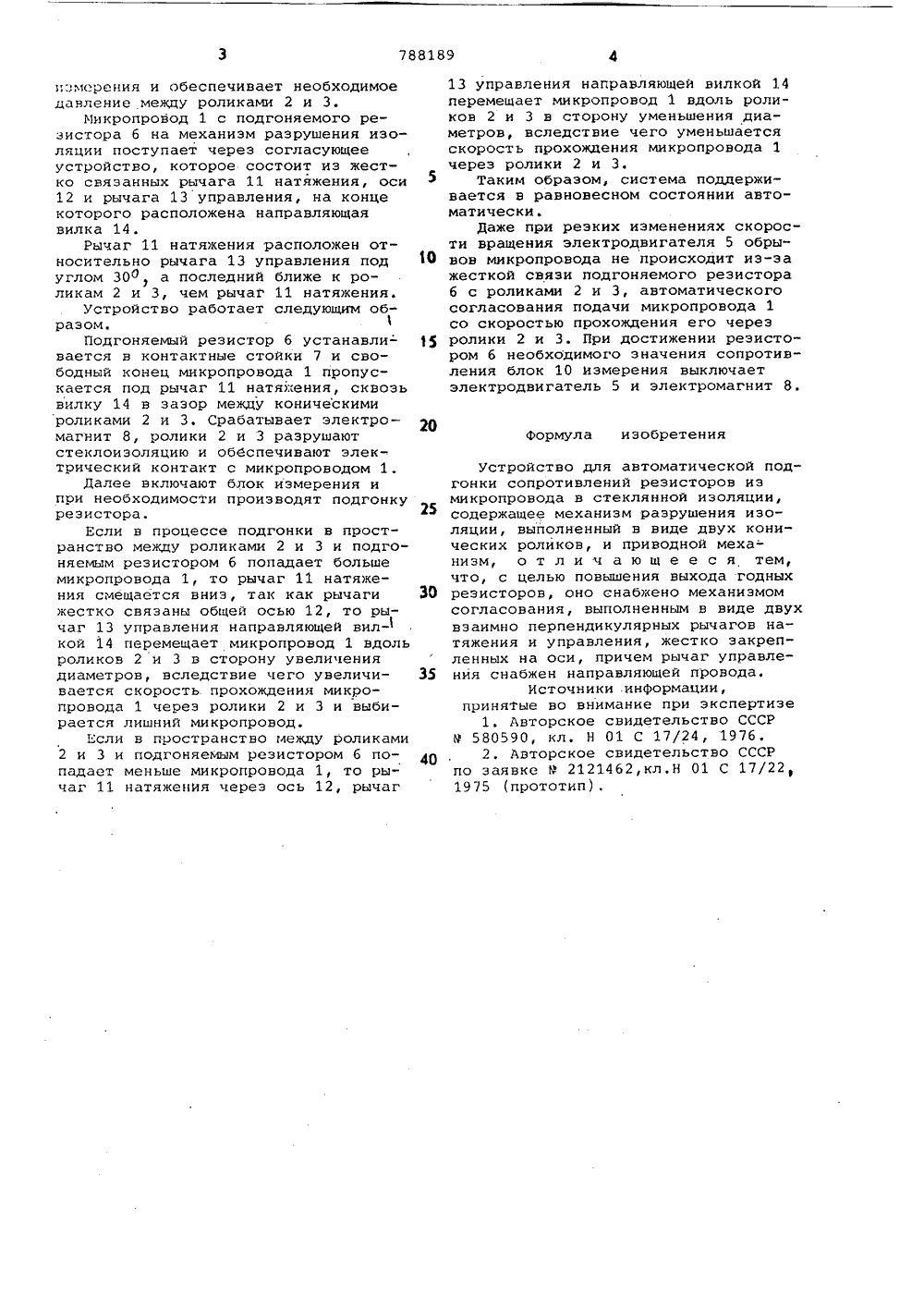

- "е. и . ФЯ 1-.ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Соаетскик Соцреалистических Республик(51)М. Кл.З Н 01 С 17/24 Государствеииый комитет СССР по аеяам изобретеиий и открытий(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДГОНКИСОПРОТИВЛЕНИЙ РЕЗИСТОРОВ ИЗ МИКРОПРОВОДАВ СТЕКЛЯННОЙ ИЗОЛЯЦИИ Изобретение относится к радиоэлектронике, в частности к технологичес"кому оборудованию для производства проволочных резисторов постоянного сопротивления. 5Известно устройство для автоматической подгонки сопротивлений резисторов из микропровода в стеклоизоляции под номинал, содержащее блок измерений сопротивлений резистора, ме-, 10 ханизм разрушения стеклянной изоляции и приводной двигатель, управляемый блоком измерения 11,Недостаток устройства - частые обрывы микропровода в процессе под гонки, что приводит к большому технологическому браку.Наиболее близким по технической сущности к предлагаемому является устройство, содержащее механизм раэ р рушения изоляции, выполненный в виде двух конических роликов, и приводной механизм (2.Однако включение проводящей жидкости ухудшает качество резисторов, 25 сложность системы, что вызывает низ- . кую надежность в работе, неустранена возможность обрывов при подгонке, что вызывает большой технологический .брак. 30 Цель изобретения - повышение выхода годных резисторов.Цель достигается тем, что устройство для автоматической подгонки сопротивлений резисторов из микропровода в стеклянной изоляции, содержащее механизм разрушения изоляции,выполненный в виде двух коническихроликов, и приводной механизм, снабжено механизмом согласования,.выполненным в виде двух взаимно перпендикулярных рычагов натяжения и управления, жестко закрепленных на оси, причем рычаг управления снабжен направляющей провода,На чертеже изображено устройство для автоматической подгонки сопротивлений резисторов из микропровода в стеклянной изоляции.устройство состоит иэ механизма разрушения стеклянной изоляции микро- провода 1, содержащего два конических ролика 2 и 3, ведущий редуктор 4 с электродвигателем 5, который вращает подгоняемый резистор 6, зак-. репленный в контактных стойках 7Конический ролик 3 связан с тягой электромагнита 8, который расположен на корпусе 9 и управляется блоком 10измерения и обеспечивает необходимоедавление между роликами 2 и 3.Микропровод 1 с подгоняемого резистора б на механизм разрушения изоляции поступает через согласующееустройство, которое состоит иэ жестко связанных рычага 11 натяжения, оси12 и рычага 13 управления, на концекоторого расположена направляющаявилка 14.Рычаг 11 натяжения располокен относительно рычага 13 управления под Оуглом 300 а последний ближе к роликам 2 и 3, чем рычаг 11 натяжения.Устройство работает следующим образом.Подгоняемый резистор 6 устанавли-вается в контактные стойки 7 и свободный конец микропровода 1 пропускается под рычаг 11 натяжения, сквозьвилку 14 в зазор между коническимироликами 2 и 3. Срабатывает электромагнит 8, ролики 2 и 3 разрушаютстеклоизоляцию и обеспечивают электрический контакт с микропроводом 1.Далее включают блок измерения ипри необходимости производят подгонкурезистора,Если в процессе подгонки в пространство между роликами 2 и 3 и подгоняемым резистором 6 попадает большемикропровода 1, то рычаг 11 натяжения смещается вниз, так как рычаги 30жестко связаны общей осью 12, то рычаг 13 управления направляющей вил-кой 14 перемещает микропровод 1 вдольроликов 2 и 3 в сторону увеличениядиаметров, вследствие чего увеличивается скорость прохождения микропровода 1 через ролики 2 и 3 и выбирается лишний микропровод,Если в пространство между роликами2 и 3 и подгоняемым резистором б по Опадает меньше микропровода 1, то рычаг 11 натяжения через ось 12, рычаг 13 управления направляющеи вилкой 14 перемещает микропровод 1 вдоль роликов 2 и 3 в сторону уменьшения диаметров, вследствие чего уменьшается скорость прохождения микропровода 1 через ролики 2 и 3.Таким образом, система поддерживается в равновесном состоянии автоматически.даже при резких изменениях скорости вращения электродвигателя 5 обрывов микропровода не происходит иэ-эа жесткой связи подгоняемого резистора б с роликами 2 и 3, автоматического согласования подачи микропровода 1 со скоростью прохождения его через ролики 2 и 3. При достижении резистором 6 необходимого значения сопротивления блок 10 измерения выключает электродвигатель 5 и электромагнит 8.Формула изобретенияУстройство для автоматической подгонки сопротивлений резисторов измикропровода в стеклянной изоляции,содержащее механизм разрушения изоляции, выйолненный в виде двух конических роликов, и приводной меха-низм, о т л и ч а ю щ е е с я тем,что, с целью повышения выхода годныхрезисторов, оно снабжено механизмомсогласования, выполненным в виде двухвзаимно перпендикулярных рычагов натяжения и управления, жестко закрепленных на оси, причем рычаг управления снабжен направляющей провода.Источники .информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 580590, кл. Н 01 С 17/24, 1976,2. Авторское свидетельство СССРпо заявке Р 2121462,кл,Н 01 С 17/221975 (прототип).362 60 Тираж 844 По НИИПИ Государственного комитета Спо делам изобретений и открытий 13035, Москва, Ж, Раушская наб,ака 4/5 илиал ППП "Патент" г. Ужгород, ул. Проектна Составитель .О. КудрявцеваРедактор М. Ткач Техред С.Мигунова Корректор М. Кост 3 8
