Сушилка кипящего слоя для сыпучих материалов

Номер патента: 787848

Авторы: Икрин, Мелкомуков

ZIP архив

Текст

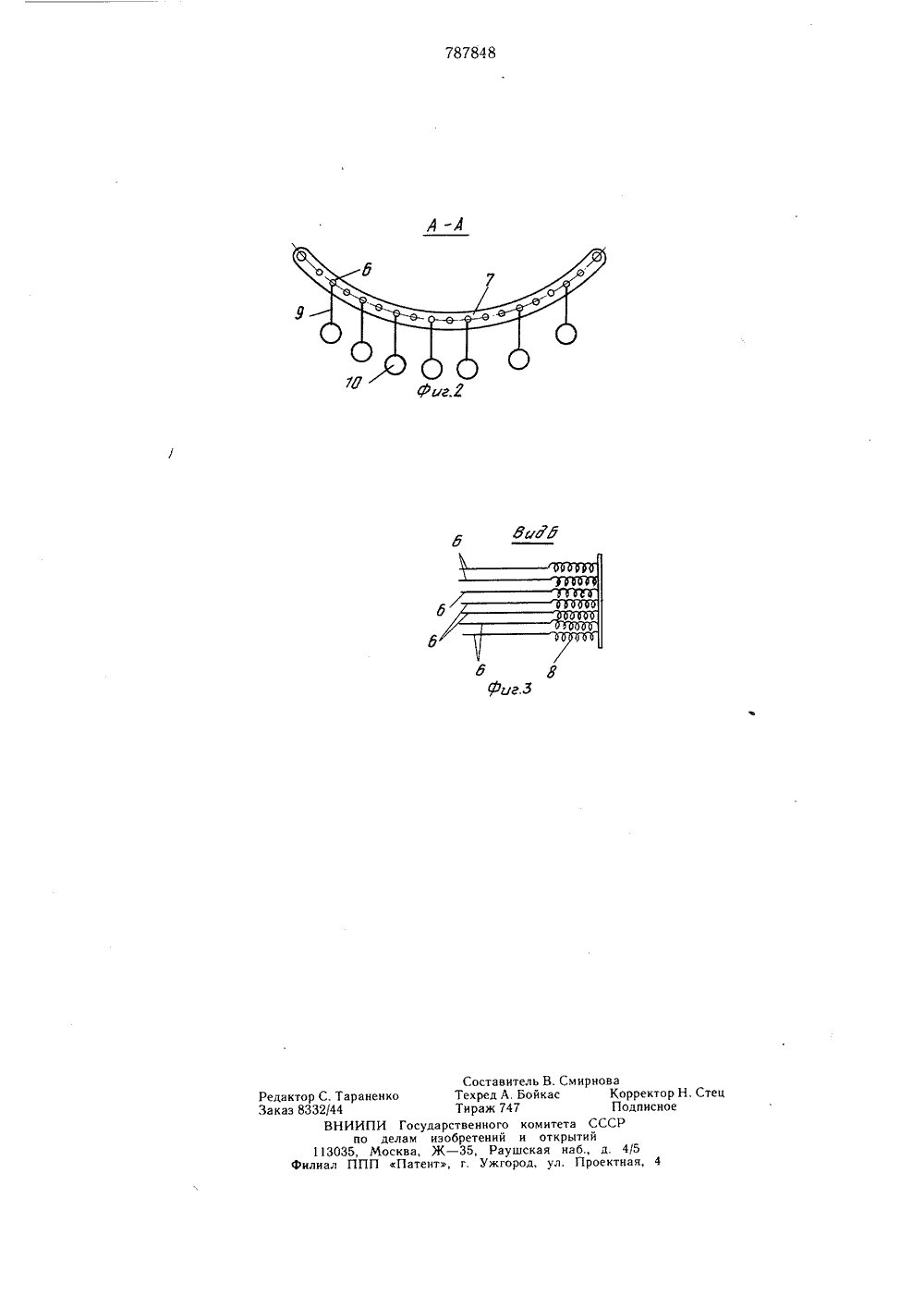

О П И С А Н И Е (а 787848ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(53) УДК 66.047. .544.4 (088.8) но 15.12.80. Бюллетеньикования описания 23.12.80 Опубликов Дата опубл делам изобретений крыт 72) Авторы 1 ( Икрин, Мелкомуков обретения Заявитель О СЛОЯ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ ИЛКА КИП 4 Изобретение относится к сушильной технике и может найти широкое применение для сушки сыпучих материалов в кипящем слое.Известна сушилка кипящего слоя для сушки сыпучих материалов, содержащая кор пус, разделенный на отсеки для осуществления позонного температурного режима, газораспределительную решетку и транспортер для перемещения высушиваемого материала 1 .Однако такая конструкция сушилки не обеспечивает высокую эффективность из-за засорения газораспределительной решетки.Наиболее близкой по технической сущности к предлагаемой является сушилка кипящего слоя для сыпучих материалов, содержащая корпус с патрубками загрузки и выгрузки материала, размещенную в корпусе газораспределительную решетку и расположенный над ней сепаратор в виде системы параллельных струн, установленных с возможностью их колебательного движения 2 . Недостатком такой конструкции суш является отсутствие разделительного выво крупной фракции из сушильной камеры, ч 2приводит к низкой эффективности процесса сушки,Цель изобретения - интенсификация процесса сушки и повышение надежности.Указанная цель достигается тем, что сепаратор выполнен в виде наклонного желоба, размещенного между патрубками загрузки и выгрузки материала с наклоном в сторону последнего, причем струны с одногоконца выполнены в виде пружин и к ним нагибких тросах подвешены грузы для обесО печения колебательного движения струн, причем угол наклона желоба равен 10 - 15.На фиг. 1 изображена сушилка, общийвид; на фиг. 2 - сечение А - А на фиг. 1;на фиг. 3 - вид по стрелке Б на фиг. 1.Сушилка содержит корпус 1 с патрубками 2 и 3 загрузки и выгрузки материала,размещенную в корпусе 1 газораспределительную решетку 4 и расположенный надней сепаратор 5 в виде системы параллельных струн 6, установленных с возможностью их колебательного движения. Сепаратор 5 выполнен в виде наклонного желоба 7,размещенного между патрубками 2 и 3 загрузки и выгрузки материала с наклоном всторону последнего, причем струны 6 с од3ного конца выполнены в виде пружин 8 ик ним на гибких тросах 9 подвешены грузы10 для обеспечения колебательного движения струн 6.Сушилка работает следующим образом.Воздух от вентилятора проходит черезгазораспределительную решетку 4 и направ 5ляется в полость корпуса, куда через патрубок 2 поступает высушиваемый материал.При этом мелкая фракция беспрепятственно просыпается между струн 6, а крупнаязадерживается сепаратором 5, Мелкая фракция, попав на газораспределительную решетку 4, псевдоожижается, образуя кипящийслой, который поступает в разгрузочный патрубок 3,Грузы, находясь в воздушном потоке (зоне фантанирования песка), приобретает движение и свою энергию передают струнам 6,вызывая их вибрацию. Колебанию струн 6способствуют также удары комков обрабатываемого материала, падающего на сепаратор 5. За счет этих колебаний, а такженаклонного положения сепаратора 5, крупная фракция перемешается к разгрузочномупатрубку 3, оттуда на вибросито 11, гдепроисходит окончательное разделение материала на фракции.Устранение непосредственного контакта ифракции материала с газораспределительной решеткой сводит к минимальному засорению и завалу решетки, что повышаетинтенсивность сушки, а также исключает частые остановки сушилки для очистки решеток. Кроме того, такая конструкция обеспечивает надежный вывод крупной фракции из камеры и способствует созданию устойчивого кипящего слоя.Формула изобретения1. Сушилка кипящего слоя для сыпучихматериалов, содержащая корпус с патрубками загрузки и выгрузки материала, размещенную в корпусе газораспределительнуюрешетку и расположенный над ней сепаратор в виде системы параллельных струн,установленных с возможностью их колебательного движения, отличающаяся тем, что,с целью интенсификации процесса сушки иповышения надежности, сепаратор выполненв виде наклонного желоба, размещенногомежду патрубками загрузки и выгрузки материала с наклоном в сторону последнего,причем струны с одного конца выполнены ввиде пружин и к ним на гибких тросах подвешены грузы для обеспечения колебательного движения струн.2. Сушилка по и. 1, отличающаяся тем,что угол наклона желоба равен 10 - 15.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР182587, кл. Г 26 В 17/10, 1965,2. Авторское свидетельство СССР511494, кл. 1 26 В 17/10, 1974.787848 г В. Смас Составитель ко Техред А. БойТираж 747 Государственного ком елам изобретений и сква, Ж - 35, Рву шска Патент, г. Ужгород,Редактор С. ТаранеЗаказ 8332/44ВНИИПИпо113035, МФилиал ППП оваКорректор Н. СтепПодписное итета СССРоткрытийя на б., д. 4/5ул. Проектная

Смотреть

Заявка

2722929, 12.02.1979

ПРЕДПРИЯТИЕ ПЯ М-5921

МЕЛКОМУКОВ ГЕННАДИЙ СЕМЕНОВИЧ, ИКРИН ВЕНЕДИКТ ИВАНОВИЧ

МПК / Метки

МПК: F26B 17/10

Метки: кипящего, слоя, сушилка, сыпучих

Опубликовано: 15.12.1980
