Генератор высоковольтных импульсов

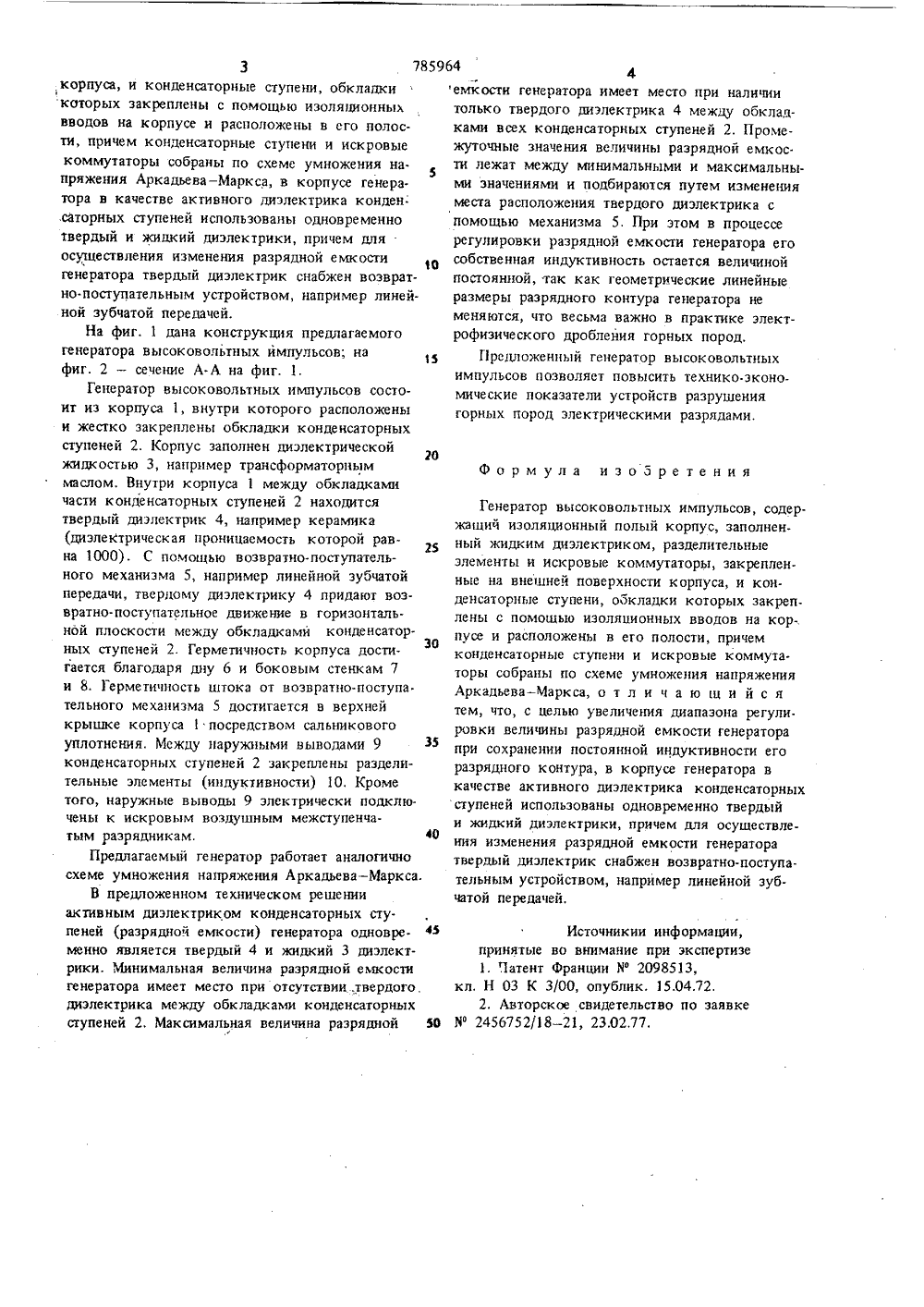

Союз СоветскихСоциалистическиеРеспублик О П И С. А Н И Е (1 ц 785964ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ф(5)М. Кл. Н 03 К 3/53 с присоединением заявки ЛЙ Гфеударстеенный комитет(28) Приоритет до делам изооретенкй и открытийОпубликовано 07.12.80. Бюллетень,% 45 Дата опубликования описания 07.12.80(54) ГЕНЕРАТОР ВЫСОКОВОЛЬТНЬИ ИМПУЛЬСОВ Изобретение относится к высоковольтной импульсной технике и может быть использовано в электрофизических установках разрушения горных пород электрическими разрядами.Известен импульсный генератор с высоким5 напряжением, содержащий цепь конденсаторов и разрядников, помещенных в корпус, емкость выравнивания, причем между обкладками кон. денсаторов находится твердый диэлектрик - ти. танат бария и конденсаторы заряжаются параллельно, а разряжаются последовательно 11.Однако при использовании этого генераторав качестве источника энергии в электрофиэичес. ких установках разрушения горных пород электрическими разрядами невозможна плавнаярегулировка разрядной емкости генератора при сохранении постоянной собственной индуктивиости его разрядного контура,Известен генератор высоковольтных импуль. сов, содержащий корпус, заполненный жидким диэлектриком, конденсаторные ступени, расположенные внутри корпуса, искровые коммута. торы и разделительные элементы, причем в качестве жидКого диэлектрика в корпусе генера. тора использованы две находящиеся в несмешанном состоянии жидкости с различными диэлектрическими и физическими свойствами и объемы которых регулируются между обкладками кон. денсаторных ступеней 2), За счет изменения объемов этих жидкостей осуществляют плавную регулировку величины разрядной емкости ге. нератора при сохранении постоянной индуктивности его разрядного контура.Погрешностью данного генератора следует считать малый диапазон регулировки величины разрядной емкости, т. е. предельное значение диэлектрической проницаемости жидкостей не превышает 78, что неудовлетворяет в. ряде случаев практическим требованиям.Целью изобретения является увеличение диапазона регулировки величины разрядной емкости генератора при сохранении постоянной индуктивности его разрядного контура.Для этого в генераторе высоковольтных импульсов, содержащем изоляционный полый корпус, заполненный жидким диэлектриком, разделительные элементы н искровые коммутаторы, закрепленные на внешней поверхности644Ремкости генератора имеет место при наличии только твердого диэлектрика 4 между обкладками всех конденсаторных ступеней 2, Промежуточные значения величины разрядной емкос. ти лежат между минимальными и максимальными значениями и подбираются путем изменения места расположения твердого диэлектрика с помощью механизма 5. При этом в процессе регулировки разрядной емкости генератора его собственная индуктивность остается величиной постоянной, так как геометрические линейные размеры разрядного контура генератора не меняются, что весьма важно в практике электрофизического дробления горных пород.Предложенный генератор высоковольтных импульсов позволяет повысить технико.эконо. мические показатели устройств разрушения горных пород электрическими разрядами. 7859 20 Формула изобретения Генератор высоковольтных импульсов, содержащич изоляционный полый корпус, заполненный жидким диэлектриком, разделительныеэлементы и искровые коммутаторы, закрепленные на внешней поверхности корпуса, и конденсаторные ступени, обкладки которых закреплены с помощью изоляционных вводов на корпусе и расположены в его полости, причемконденсаторные ступени и искровые коммутаторы собраны по схеме умножения напряженияАркадьева - Маркса, о т л и ч а ю щ и й с ятем, что, с целью увеличения диапазона регули.ровки величины разрядной емкости генераторапри сохранении постоянной индуктивности егоразрядного контура, в корпусе генератора вкачестве активного диэлектрика конденсаторныхступеней использованы одновременно твердыйи жидкий диэлектрики, причем для осуществле.40ння изменения разрядной емкости генераторатвердый диэлектрик снабжен возвратно-поступательным устройством, например линейной зубчатой передачей,Источникии информации,принятые во внимание при экспертизе1. Патент Франции Х 2098513,кл. Н 03 К 3/00, опублик. 15.04.72,2. Авторское свидетельство по заявкеУ 2456752/18 - 21, 23.02,77,3корпуса, и конденсаторные ступени, обкладкикоторых закреплены с помощью изоляционныхвводов на корпусе и расположены в его полос.ти, причем конденсаторные ступени и искровыекоммутаторы собраны по схеме умножения на.пряжения Аркадьева - Маркса, в корпусе генератора в качестве активного диэлектрика конден.саторных ступеней использованы одновременнотвердый и жидкий диэлектрики, причем дляосуществления изменения разрядной емкостигенератора твердый диэлектрик снабжен возвратно.поступательным устройством, например линейной зубчатой передачей.На фиг. 1 дана конструкция предлагаемогогенератора высоковольтных импульсов; на15фиг. 2 - сечение А-А на фиг. 1,Генератор высоковольтных импульсов состоит из корпуса 1, внутри которого расположеныи жестко закреплены обкладки конденсаторныхступеней 2. Корпус заполнен диэлектрическойжидкостью 3, например трансформаторныммаслом. Внутри корпуса 1 между обкладкамичасти конденсаторных ступеней 2 находитсятвердый диэлектрик 4, например керамика1 диэлектрическая проницаемость которой равна 1000). С помощью возвратно-поступательного механизма 5, например линейной зубчатойпередачи, твердому диэлектрику 4 придают возвратно-поступательное движение в горизонтальной плоскости между обкладками конденсаторных ступеней 2. Герметичность корпуса достигается благодаря дну 6 и боковым стенкам 7и 8. Герметичность штока от возвратно-поступа.тельного механизма 5 достигается в верхнейкрышке корпуса 1 посредством сальниковогауплотнения, Между наружными выводами 9конденсаторных ступеней 2 закреплены разделительные элементы (индуктивности) 10, Крометого, наружные выводы 9 электрически подклю.чены к искровым воздушным межступенчатым разрядникам.Предлагаемый генератор работает аналогичносхеме умножения напряжения Аркадьева - Маркса,В предложенном техническом решенииактивным диэлектриком конденсаторных ступеней (разрядной емкости) генератора одновременно является твердый 4 и жидкий 3 диэлектрики. Минимальная величина разрядной емкостигенератора имеет место при отсутствии .твердогодиэлектрика между обкладками конденсаторныхступеней 2. Максимальная величина разрядной Ю7859 б 4 Составитель В. Казаков Техред Н. Граб Корректор М Дем Гонча 57 Тираж 995 ПВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5 аказ 88 иал ППП "Патент", г. Ужгород, ул, Проектная, 4
