Жанков

Номер патента: 822323

Опубликовано: 15.04.1981

Автор: Жанков

МПК: H03K 3/53

Метки: высоковольтныхимпульсов, генератор, наносекундных

...величину тока с пусковых электродов 9. Основание 15 со держит пусковой разрядник 16 и канал 17 для заполнения сжатым рабочим газом сосуда б. Верхний электрод последней секции соединен с выходом 18 генератора. 65 Сборка генератора производится следующим образом.сВ основание 15 устанавливают заземленный и управляющий электроды пускового разрядника 16. В.канал 17 ввинчивают газопровод с манометром и вентилем (на фиг.2 не показаны). В изоляторы ступеней 5, снабженных резиновыми прокладками, ввинчивают собоих торцов электроды 3 до их герметичного уплотнения. На центрирующий выступ основания 15 навинчивают изолятор 4 разрядного промежутка с резиновыми прокладками. В его осевое отверстие ввинчивают электрод 3 с высоковольтным электродом...

Номер патента: 813707

Опубликовано: 15.03.1981

Автор: Жанков

МПК: H03K 3/02

Метки: быстродействующий, высоковольтных, генераторнаносекундных, импуль-cob

...е отверстиями пооси и пусковой разрядник 8, Изоляторы4 секций 1 (фиг, 2), как и изоляторы5 разрядных промежутков, выполнены срезьбой 9 в осевых отверстиях. Электроды 3 (фиг. 3) с лепестками 10 спрорезью цля крепления винтами 11(фиг, 1) конденсаторов 2 снабжены уплотняюсцими 12 и центрирующими 13выступами. Центрирующие выступы 13выполнены с резьбой 9 по внешней цилиндрической поверкности. Резьбы в осевых отверстиях изоляторов 4 и 5 соответствуют резьбам по внешней цилинцри ческой поверхности центрирующих выступов 13 электродов 3 и предназначены дляскрепления извнутри герметичного сосуда,Уплотняющим выступом 12 в изоляторах4 и изоляторах 5 соответствуют пазы 14с резиновыми прокладками. Основание 15выполнено с уплотняющим выступом...

Номер патента: 621274

Опубликовано: 15.03.1980

Автор: Жанков

МПК: H03K 3/02

Метки: быстродействующий, высоковольтных, генератор, импульсов, наносекундный

...конденсаторы, емкость которых значительно больше емкости малоиндуктивных конденсаторов,На чертеже изображена принципиальная электрическая схема генератора,Генератор содержит ступени малоиндуктнвных конденсаторов 1 (всеготз конденсаторов), присоединенных через зарядные резисторы 2 (всего и резисторов) параллельно источнику высокого напряжения (на схеме не показан) и искромвые разрядники 3 (всего к разрядников),соединенные последовательно со ступенями,Параллельно ступеням малоиндуктивных конденсаторов 1 подключены дополнительные конденсаторы 4 (всегой конденсаторов) через резисторы 5 (всего.тт резисторов).Фм 274. Заказ 1119/95 Подписное 1 НР 3 .,р621емкость конденсаторовмнем 66 йь- ше емкости конденсаторов 1.Быстродействующий...

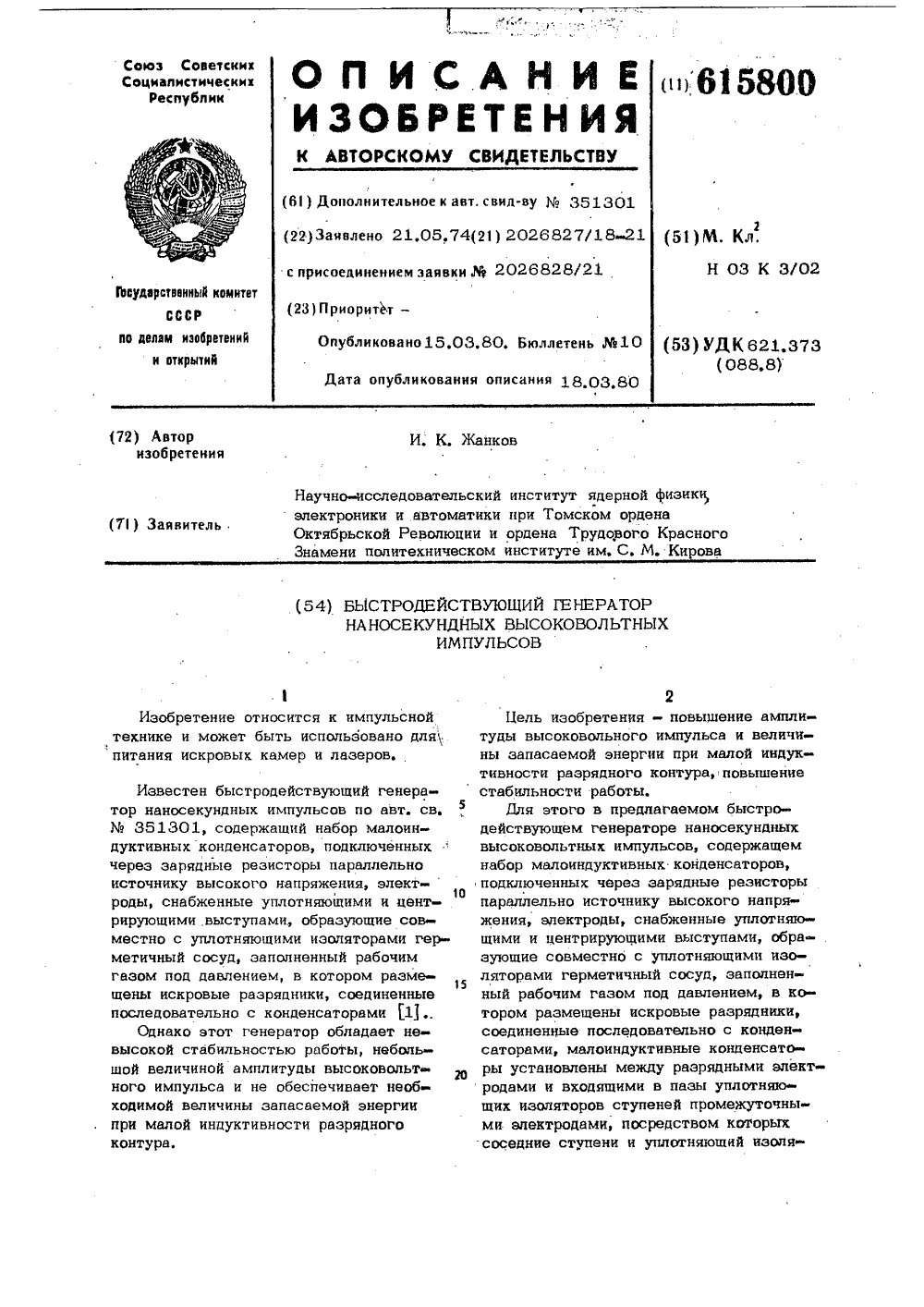

Номер патента: 615800

Опубликовано: 15.03.1980

Автор: Жанков

МПК: H03K 3/02

Метки: быстродействующий, высоковольтных, генератор, импульсов, наносекундных

...импульса происходит искровойпробой пускового разрядника 11 и интенсивное облучение разрядных промежутковультрафиолетовым излучением через отверстия в разрядниках 9. Ступени 10 смалоиндуктивными конденсаторами 1 пробоями разрядников 9 соединяются последовательно, и на выходе образуется рабочий импульс с малым временем нарастания и задержки относительно пусковогоимпульса с большой величиной амплитудынапряжения и энергии. 1. Быстродействующий генератор наносекундных высоковольтных импульсовпо авт. св. Мо 351301, о т л и ч а ющ и й с я тем, что, с целью повышенияамплитуды высоковольтного импульса ивеличины запасаемой энергии при малойиндуктивности разрядного контура, малоиндуктивные конденсаторы установлены .между разрядными электродами...

Номер патента: 700922

Опубликовано: 30.11.1979

Автор: Жанков

МПК: H03K 3/02

Метки: быстродействующий, высоковольтных, генератор, импульсов, наносекундных

...электроды 4, образующие совместно с изоляторами 5 ступеней 1, изоляторами 6 разрядных промежуков герметичный сосуд 7 со сжатым рабочим газом, в котором в осевых отверстиях электродов 4 зажаты гайками 15 разрядники 8 с отверстиями по оси и пусковой разрядник 9.Изоляторы 5 ступеней 1 (фиг. 2) снабжены выступами 10 по внешней цилиндрической поверхности для установки между ними конденсаторов 2 и выступами 11 по торцовым поверхностям для установки электродов 4.Электроды 4 (фиг, 3)прорезью для крепления всаторов 2 снабжены центрирующими 14 и уп лотняющими 15 выступами. Уплотняющим выступам 15 в изоляторах 5 и 6 соответствуют пазы 16 с резиновыми прокладками 17. Изоляторы 5, электроды 4 и изоляторы 6 выполнены с отверстиями 18 (в верхних...

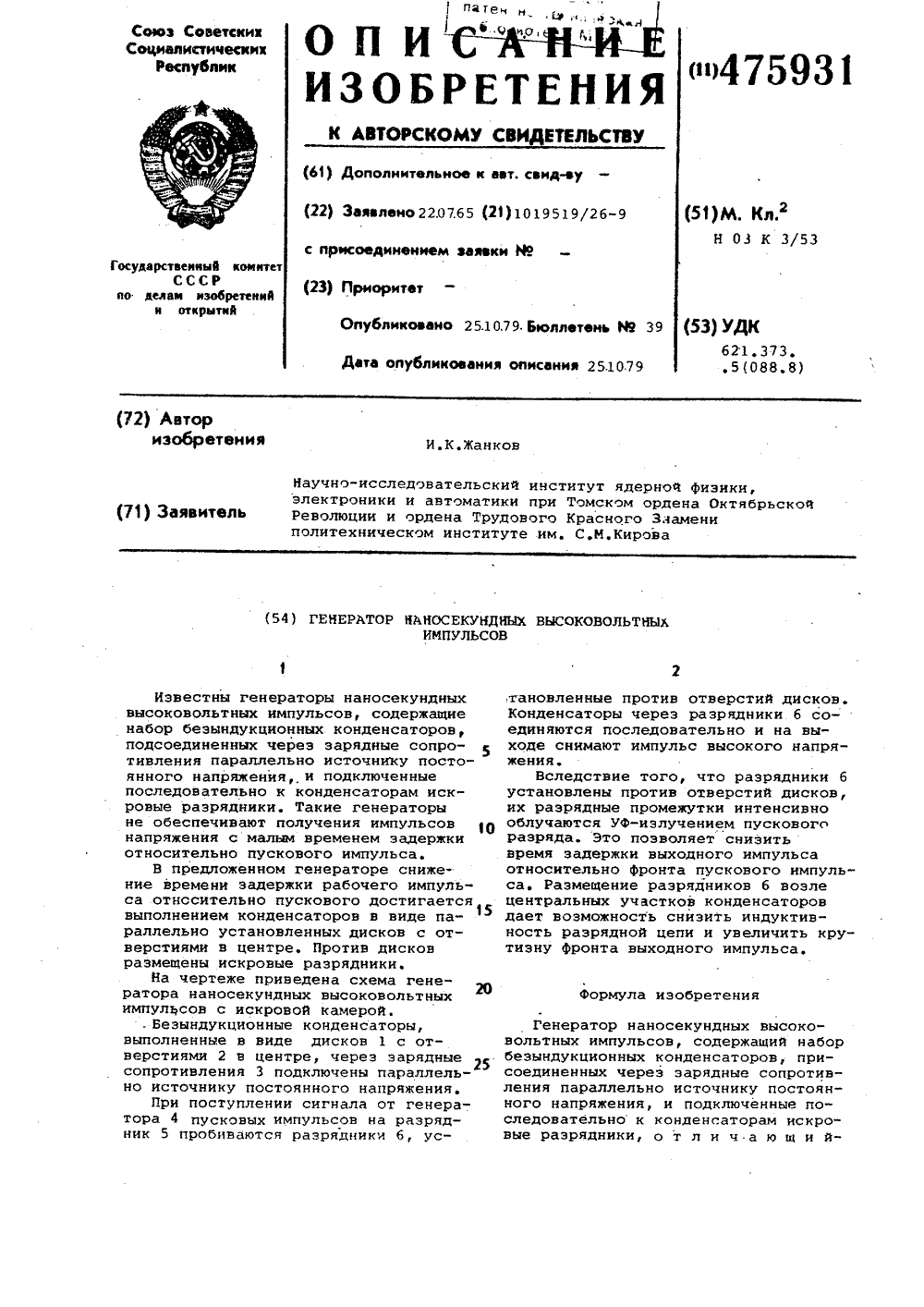

Номер патента: 475931

Опубликовано: 25.10.1979

Автор: Жанков

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов, нанососекундных

...конденсаторов в виде параллельно установленных дисков с отверстиями в центре. Против дисков размещены искровые разрядники.На чертеже приведена схема генератора наносекундных высоковольтных импульсов с искровой камерой.. Безындукционные конденсаторы, выполненные в виде дискон 1 с отверстиями 2 в центре, через зарядные сопротивления 3 подключены параллельно источнику постоянного напряжения,При поступлении сигнала от генератора 4 пусковых импульсов на разрядник 5 пробиваются разрядники 6, установленные против отверстий дисков. Конденсаторы через разрядники. б соединяются последовательно и на выходе снимают импульс высокого напряжения.Вследствие того, что разрядники 6 установлены против отверстий дисков, их разрядные промежутки...

Номер патента: 291649

Опубликовано: 25.10.1979

Автор: Жанков

МПК: H01H 5/00

Метки: быстродействующий, высоковольтных, генератор, импульсов, наносекундных

...упрощение конструкции генератора и повышение стабильности работы.Это достигается применением дисковых разрядных электродов с выпуклостями и отверстиями в центреКроме того, выпуклости в центре разрядников выполнены в виде усеченного конуса с переходом к, сферической поверхности малой кривизны.На чертеже изображена схема предлагаемэго быстродействующего генератора, включающая высоковольтный ввод1 от источника постоянного напряжения, зарядные сопротивления 2, обкладки 3 конденсаторов, изготовленные (например, из листовой нержавеющей стали) в виде дисков с выпуклостями и отверстиями в центре. Между обкладками установлен диэлектрик с высокой диэлектрической постоянной(например, керамика Т).В диэлектрических кольцах 4 соосяо...

Номер патента: 351301

Опубликовано: 25.10.1979

Автор: Жанков

МПК: H03K 3/02

Метки: быстродействующий, высоковольтных, генератор, импульсов, нанососекундных

...работает следующим образом.От высоковольтного источника постоянного или выпрямленного напряжения через зарядные сопротивления 2 заряжаются конденсаторы 1. При поступлении пускового импульса происходит искровой пробой разрядника первой ступени и интенсивное облучение Уфлучами искры через отверстия в центре электродов. Ступени генератора искровыми пробоями в разрядниках соединяются,последовательно., и с выхода 11 снимается импульс высокого напряжения с крутым фронтом и малымвременем задержки относительно пускового импульса. Быстродействующий генератор наносекундных высоковольтных импульсов, содержащий герметичный сосуд, заполненный рабочим газом под давлением, уплотняющие изоляторы, набор беэындукционных конденсаторов, подключенных...

Номер патента: 547882

Опубликовано: 25.02.1977

Авторы: Жанков, Налепов

МПК: H01T 5/00

Метки: многоканальный, разрядник, управляемый

...электродами, дискретно распределенными вокруг поджигающего электрода,выполненного в виде пластины, в отверстии укаэанного электрода с отверстием, и подключенными каждый через резистор к электроду с отверстием.На фиг. 1 представлеча схема управляемого многоканального разрядника, поперечное сечение; на фиг. 2 - то же, продольное20сечение,Управляемый многоканальный разрядниксодержит сплошной электрод 1, вспомогательные электроды 2, соединенные каждый с помощью проводников со сплошным электродом25в точках, расположенных на осях соседнихвспомогательных электродов, и заземленныйэлектрод 3, выполненный с отверстием, вкотором размешены поджигающий 4 и дополнительные 5 электроды, каждый из которых30присоединен через резистор 6 к...

Номер патента: 97791

Опубликовано: 01.01.1954

Авторы: Жанков, Сбрижер

МПК: B25H 1/14, B65G 17/48, G04D 1/06 ...

Метки: конвейере, механизмов, подставка, пульсирующем, сборки, часовых, частности

...гильза 1 с посаженным в нее сменным стаканом 2, В стакане помещена передвижная втулка 3, несущая вильчатую стойку 4, посаженную ца осц втулки, на подпружинеццом шаровом шарнире 5. На стойке закреплен поворот 4 о с 77 Яный относительно горизонтальной оси установочный столик 6 выполненный в виде разрезного кольцевого хомутика, затягиваемого с помогцыо винта 7, Внутренний контур хомутика при этом выполнен по форме платины часового механизма, куда последняя устанавливается при сборке. Установочный столик установлен на стойке на центрах 8 и 9, один из которых - центр 9 - является подвижным и поджимается посредством плоской пружины 10. Стакан 2 снабжен в верхней части четырьмя сквозными вертикальными пазами, боковые поверхности 11...

Номер патента: 30394

Опубликовано: 31.05.1933

Авторы: Жанков, Прохорчик, Радостин

МПК: D01B 1/22, D01B 1/34

Метки: декортикатор

...декортикатор имеет следующее устройство, Подлежащие об. работке стебли лубяных растений, забрасываемые в воронку 25 (фиг.2), захватываются заершенными продвигателями 24, 24 а, установленными в рамах 23 23 а, приводимых в движение эксцентриками 22, вала 21. Так как рамы 23, 23 а сопряжены.с эксцентриками 22, то траектория движения продвигателей 24, 24 а будет совершаться по окружности, диаметром равной эксцентриситету,. и продвигатели при вращении эксцентрикового вала будут подавать слой 57 стеблей, равный эксцентриситету, толщина же слоя регулируется щитом 2 б (фиг. 2).Стебли, пройдя щит 2 б, попадают под подвижные противоположно вибрирующие ножи б и ба и неподвижные ножи 4, укрепленные к станине, которые наносят интенсивные...

Номер патента: 29924

Опубликовано: 30.04.1933

Авторы: Жанков, Прохорчик, Радостин

МПК: D01B 1/22

Метки: декортикатор, лубяных, растений, стеблей

...расплющиваясь окончательно. Из плющильных вальцев стебли идут между ножами парных столов, после чего поступают на рифленые валки бб и 67, служащие для зажима стеблей, которые направляются для дальнейшей обработки в трепальные барабаны 76 и 82. Последние отделяют обломанную ножами костру от волокна. Проходя через барабаны 76, 82 концы волокон поступают под рифленый деревянный валик 101, который прижимает их к транспортерной ленте; другие же концы волокон, по выходе из зажимных валиков бб и 67; отбрасываются силами барабанов на одну из полок 751 или 152, где и очищаются от костры.Декортикатор приводится в движение следующим образом, От источника энергии вращение передается на приводной шкив 55, сидящий на главном валу 51, на котором...
