Механизм останова револьверного суппорта с горизонтально расположенной осью револьверной головки

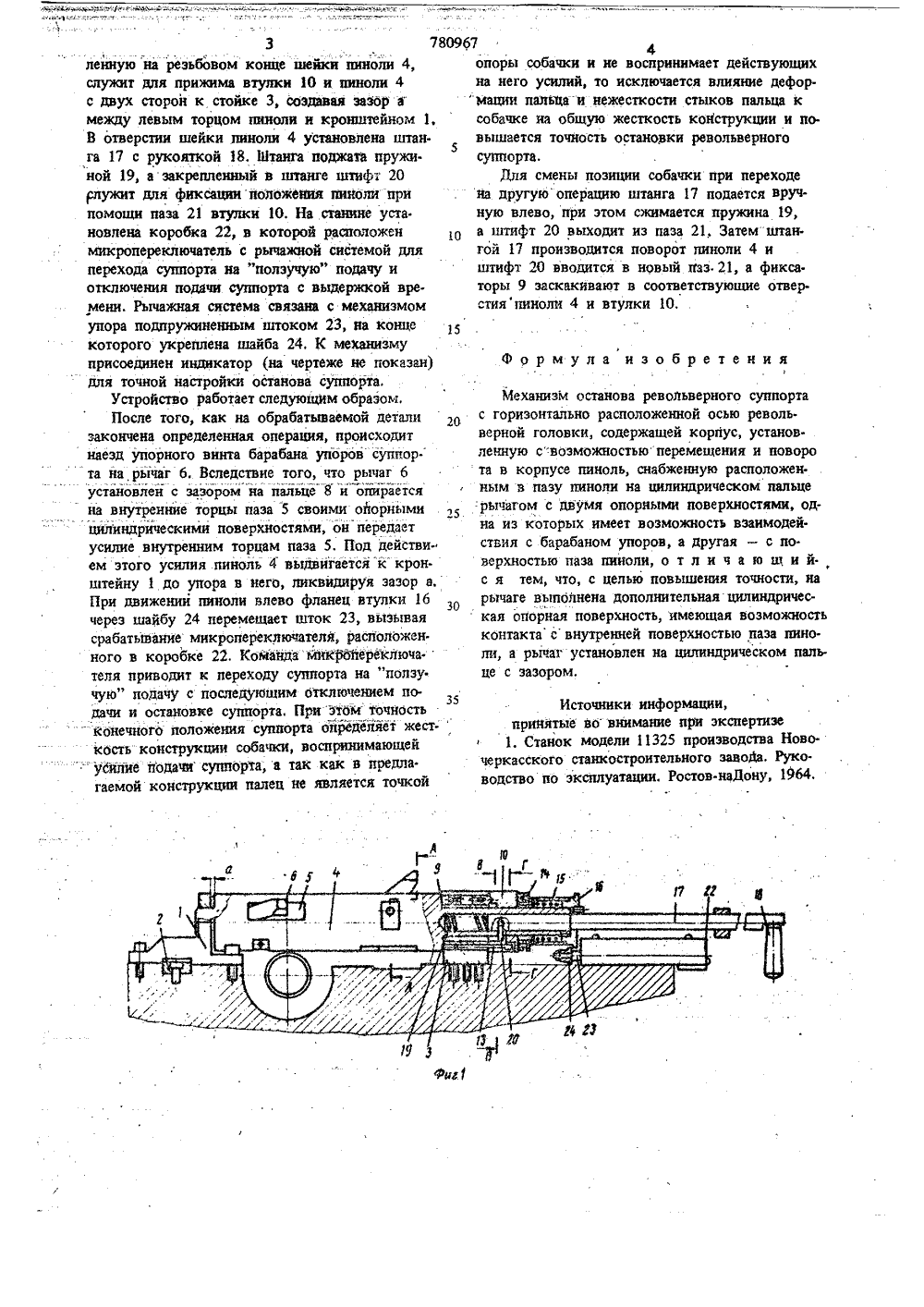

Союз СоветскнхСоциалистическихРеспублик Оп ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 780967(5 )М. Кл,В 23 В 21 тасударстеенный комитет Опубликовано 23 11 80 Бюллетень 36 43 ао делам изобретений и открытийДата опубликования описания 23.11.80(72) Авторы изобретения Г. 3. Лейкин, Н, Н, Белявцев и Ю, П, Башлаев Ленинградское особое конструкторское бюро автоматов "-" к револьверных станков(54) МЕХАНИЗМ ОСТАНОВА РЕВОЛЬВЕРНОГО СУППОРТА С ГОРИЗОНТАЛЬНО РАСПОЛОЖЕННОЙ ОСЬЮ РЕВОЛЬВЕРНОЙ ГОЛОВКИ 1Изобретение относится к станкостроению,Известен механизм осталова револьверногосуппорта с горизонтально расположенной осьюревольверной головки, содержащий корпус, ус.тановленную с возможностью перемещения иповорота в корпусе пнноль, снабженную расположенным в пазу пнноли на цилиндрическомпальце рычагом с двумя опорными поверхнос.тями, одна из которых имеет возможность вза.имодействия с барабаном упоров, а другая -с поверхностью паза пиноли,1.Однако такой механизм не обеспечивает точного останова револьверного суппорта в видутого, что палец, на котором установлен рычаг,воспринимает все усилия барабана упоров, дей.ствующие на рычаг.Цель изобретения - повышение точности ме.хани зма,Поставленная цель достигается тем, что нарычаге выполнена дополнительная опорная цилиндрическая поверхность, имеющая возможность контакта с внутренней поверхностью паза пиноли, а рычаг установлен на цилиндричес.ком пальце с зазором,2На фиг, 1 схематически изображен механизм,продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фнг, 3 - разрез Б-Б на фиг. 2; на фиг, 4 - разрез на В.В фиг. 1; на фиг, 5 - разрез Г-Г на фнг, 1.Корпус устройства состоит из кронштейна 1установленного на станине на шпонке 2 и стой.ке 3. Подвижная часть устройства - николь 4 - установлена в отверстиях кронштейна 1 и стой.ки 3, В пиноли 4 имеется два паза 5 с выступающими рычагами 6, которые пружиной 7.прижимаются к внутренним торцам пазов 5.: Каждый рычаг 6 установлен с зазором на пальце 8 в вертикальной плоскости паза 5 пиноли 4 и опирается на внутренние торцы паза, В от.15верстии стойки 3 установлены подпружиненные фиксаторы 9, определяющие положение пиноли 4 и втулки 10. В радиальных пазах втулки 10 установлены две пружины 11 с шариками 1 20упирающимися в ппифт 13. Эти пружины предназначены для возврата пнноли 4 в исходное положение после ее разворота барабаном упо ров суппорта. Пазы с пружинами закрыты гайкой 14. Пружина 15 через втулку 16, установ.7809 3ленную на резьбовом конце шейки пиноли 4, служит для прижима втулки 10 и пиноли 4 с двух сторон к стойке 3, создавая зазор а между левым торцом пиноли и кронштейном 1, В отверстии шейки пиноли 4 установлена штан.5га 17 с рукояткой 18, Штанга поджата пружиной 19, а закрепленный в штиге штифт 20 р 1 ужит для фиксации положения пиноли при помощи паза 21 втулки 10. На станине уста.новлена коробка 22, в которой расположен микропереключатель с рычажной системой для перехода суппорта на "ползучую" подачу и отключения подачи суппорта с выдержкой времени. Рычажная система связан с механизмом упора подпружиненным штоком 23, на конце которого укреплена шайба 24. К механизму присоединен индикатор (на чертеже не показан) для точной настройки останова суппорт.Устройство работает следующим образом.После того, как на обрабатываемой детализакончена определенная операция, происходит наезд упорного винта барабана упоров Суппор.та йа рычагб, Вследствие того, что рычаг б установлен с зазором на пальце 8 и ойирается на внутреннйе торцы паза 5 своими ойорными цилиндрическими поверхностями, он передает усилие внутренним торцам паза 5. Под действием этого усилия николь 4 выдвигается ккрон штейну 1 до упора в него, ликвидируя зазор а, При движении пиноли влево фланец втулки 16 через шайбу 24 перемещает шток 23, вызывая срабатывание микропереключателя, расположен.ного в коробке 22, Команда йнкройереключа.теля приводит к переходу суппорта на "ползу.чую подачу с последующим отключением по дачи и остановке суппорта. При "этом точность конечного положения суппорта определяет жесткость конструкции собачки, воспринимающейусилие подам суппорта, а так как в предла.гаемой конструкции палец не является точкой б 74опоры собачки и не воспринимает действующихна него усилий, то исключается влияние дефорМацни пальцаи нежесткости стыков пальца ксобачке иа общую жесткость конструкции и по.вышается точность остановки револьверногосупп орта,Для смены позиции собачки при переходеиа другуюоперацию штанга 17 подается вручную влево, Ври этом сжимается пружина 19,а штифт 20 выходит из паза 21, Затемштангой 17 производится поворот пинолн 4 иштифт 20 вводится в новый паз 21, а фиксьторы 9 заскакивают в соответствующие отвер.стияпиноли 4 и втулки 10,Формула изобретения Механизм останова револьверного суппорта с горизонтально расположенной осью револьверной головки, содержащей корпус, устнов. ленную с "возможностью перемещения и поворо та в корпусе пиноль, снабженную расположен. ным в пазу пиноли на цилиндрическом пальце рычагом с двумя опорными поверхностями, одна из которых имеет возможность взаимодей ствия с барабаном упоров, а другая - с по. верхностью паза пиноли, о т л и ч а ю щ и й. с я тем, что, с целью повышения точности, на рычаге выполнена дополнительная цилиндричес. кая опорная поверхность, имеющая возможность контакта свнутренней поверхностью паза пиноли, а рычаг установлен на цилиндрическом пальце с зазором. Источники информации,принятые во внимание при экспертизе 1. Станок модели 11325 производства Ново. черкасского станкостроительного завода. Руководство по эксплуатации. Ростов-нДону, 1964,780967 Составитель В. СеменовТехред Н. Ковалева орректоф М. Пож едактор И, Мнх Тираж 11 бОНИИПИ Государственного комитета Спо делам изобретений и открытий3035 ф Москва, Ж, Раушскан наб.,аз 804 С Патент", г. Ужгород, ул, Проектная, 4
