Сигнализатор уровня электропроводной жидкости
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

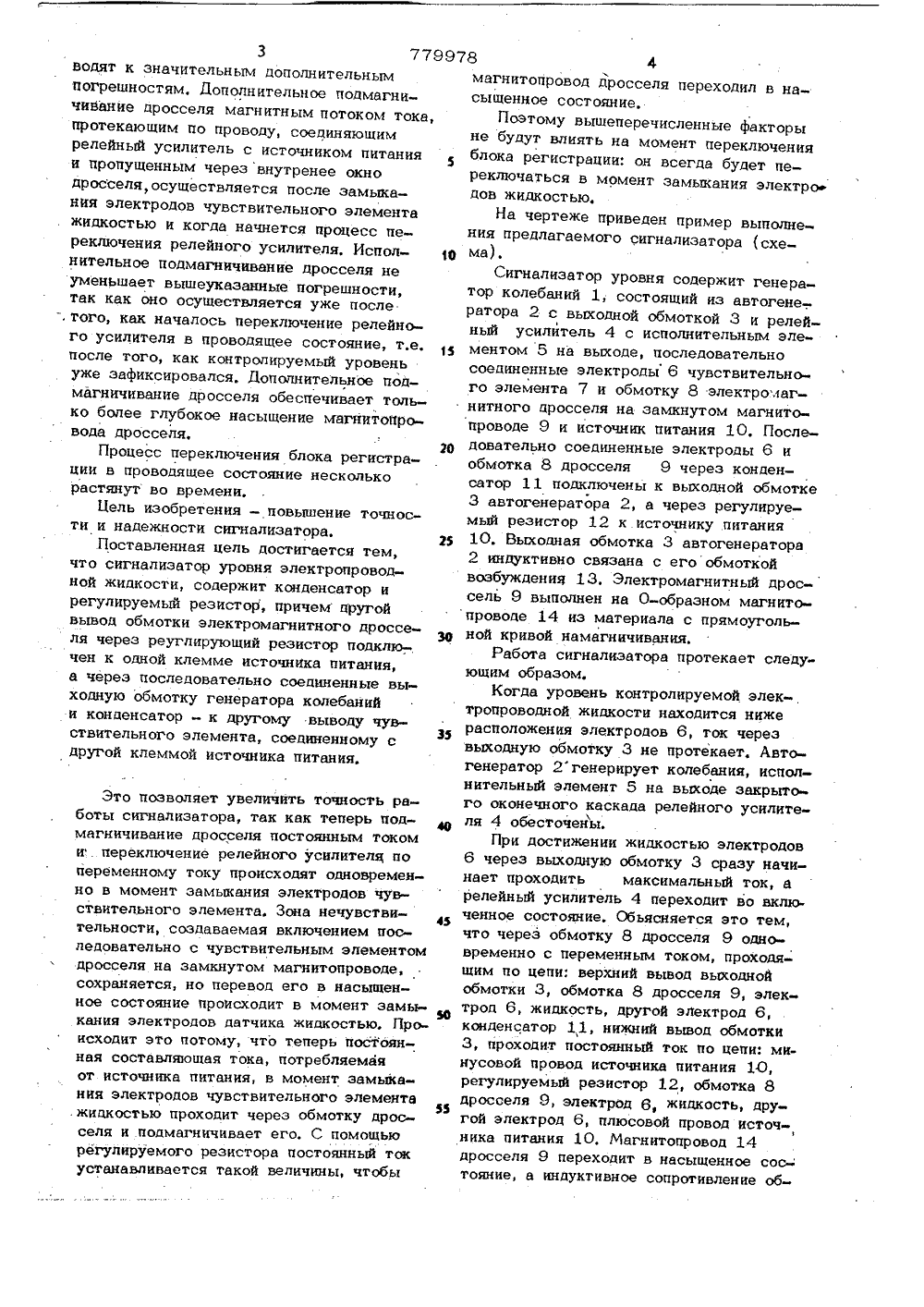

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1 1779978 Ффф,ъ(72) Авторы изобретения С, Г. Сажин, О, Г. Большаков Горьковский политехнический институт им, А. А. Жданова(54) СИГНАЛИЗАТОР УРОВНЯЭЛЕКТРОПРОВОДНОЙЖИДКОСТИ Изобретение относится к технике по-зиционного контроля и регулирования уровня электропроводных жидкостей в технологических аппаратах.Известен сигнализатор уровня, содержащий автогенератор, выходная обмотка которого включена в цепь чувствительного элемента последовательно с электромагнитным дросселем на 0 образном магнитопроводе и релейнвй усилитель,то с исполнительным реле на выходе и ис- точника питания Г 1.Наибстлее близким по технической сущности является сигналиэатор 2. Сигнализатор уровня электропроводной жид 15 кости содержит последовательно соединенные генератор колебаний, релейньтй усилитель и исполнительный элемент, источник питания и последовательно соединенные чувствительный элемент и обмотку электромагнитного дросселя на замкнутом магнитопроводе, причем один из проводов, соединяющих блок регистрации с источником питания пропущен через внутренее окно электромагнитного дросселя,Недостаток сигнализатора заключается в недостаточных точности и надежнооти работьь Объясняется это тем, что подмагничивание дросселя и переключение релейного усилителя при замыкании жидкостью электродов чувствительного элемента растянуто во времени. Сначала происходит замыкание электродов чувствительного элемента жидкостью, потом при достижении током, проходящим через дроссель и выходную обмотку генератора колебаний определенного значения начинается процесс переключения релейного усилителя и;, дополнительное подмагни чивание дросселя магнитным потоком тока, потребляемого релейным усилителем от источника питания и проходящего по проводу, пропущенному через внутреннее окно дросселя, Поэтому все дестабилизирующие факторы - изменение проводимос ти контролируемой жидкости, колебания напряжения источника питания и др. при7793водят к значительным дополнительнымпогрешностям. Дополнительное подмагничивание дросселя магнитным потоком тока,протекающим по проводу, соединяющимрелейный усилитель с источником питанияи пропущенным через внутренее окнодросселя, осуществляется после замыкания электродов чувствительного элемента. жидкостью и когда начнется процесс переключения релейного усилителя. Исполнительное подмагничивание дросселя неуменьшает вышеуказанные погрешности,так как оно осуществляется уже после- , того, как началось переключение релейного усилителя в проводящее состояние, т.е.после того, как контролируемый уровеньуже зафиксировался. Дополнительное подмагничивание дросселя обеспечивает только более глубокое насыщение магнитопровода дросселя,Процесс переключения блока регистрации в проводящее состояние несколькорастянут во времени.Цель изобретения - повышение точности и надежности сигнализатора.Поставленная цель достигается тем,что сигнализатор уровня электропроводкой жидкости, содержит конденсатор ирегулируемый резистор, причем другойвывод обмотки электромагнитного дросселя через реуглирующий резистор подключен к одной клемме источника питания,а через последовательно соединенные выходную обмотку генератора колебанийи конденсатор - к другому выводу чувствительного элемента, соединенному сдругой клеммой источника питания,Это позволяет увеличить точность работы сигнализатора, так как теперь подмагничивание дросселя постоянным током и . переключение релейного усилителя по переменному току происходят одновременно в момент замыкания электродов чувствительного элемента. Зона нечувствительности, создаваемая включением последовательно с чувствительным элементом дросселя на замкнутом магнитопроводе, сохраняется, но перевод его в насыщенное состояние происходит в момент замыкания электродов датчика жидкостью. Происходит это потому, что теперь постоянная составляющая тока, потребляемая от источника питания, в момент замыкания электродов чувствительного элемента .жидкостью проходит через обмотку дросселя и подмагничивает его. С помощью регулируемого резистора постоянный ток устанавливается такой величины, чтобы55 нусовой провод источника питания 1 О, регулируемый резистор 12, обмотка 8 дросселя 9, электрод 6, жидкость, другой электрод 6, плюсовой провод источника питания 10. Магнитопровод 14 дросселя 9 переходит в насыщенное сос- тояние, а индуктивное сопротивление об 978 4магнитопровод дросселя переходил в насыщенное состояние.Л оэтому вышеперечисленные факторыблне будут влиять на момент переключениялока регистрации: он всегда будет переключаться в момент замыкания электродов жидкостью.Н а чертеже приведен пример выполнения предлагаемого сигнализатора (схе 1 й ма),Сигнализатор уровня содержит генератор колебаний 1, состоящий из автогене-,ратора 2 с выходной обмоткой 3 и релейный усилитель 4 с исполнительным эле 15 ментом 5 на выходе, последовательносоединенные электроды 6 чувствительного элемента 7 и обмотку 8 электромагнитного дросселя на замкнутом магнитопроводе 9 и источник питания 10. Послед довательно соединенные электроды 6 иобмотка 8 дросселя 9 через конденсатор 11 подключены к выходной обмотке3 автогенератора 2, а через регулируемый резистор 12 к источнику питания25 10. Выходная обмотка 3 автогенератора2 индуктивно связана с его обмоткойвозбуждения 13, Электромагнитный дроссель 9 выполнен на 0-образном магнитопроводе 14 из материала с прямоугольщ ной кривой намагничивания.Работа сигнализатора протекает следующим образом,Когда уровень контролируемой электропроводной жидкости находится нижерасположения электродов 6, ток черезвыходную обмотку 3 не протекает. Автогенератор 2 генерирует колебания, испа- нительный элемент 5 на выходе закрытого оконечного каскада релейного усилителя 4 обесточены.При достижении жидкостью электродов6 через выходную обмотку 3 сразу начинает проходить максимальный ток, арелейный усилитель 4 переходит во включенное состояние. Объясняется это тем,что через обмотку 8 дросселя 9 одновременно с переменным током, проходящим по цепи: верхний вывод выходнойобмотки 3, обмотка 8 дросселя 9, электроп 6, жидкость, другой электрод 6, конденсатор 1,1, нижний вывод обмотки 3, проходит постоянный ток по цепи: ми. Улыбин Редак аж 956 Подписнвенного комитета СССР ений и открытий 35, Раушская наб., д, 4/5 9323/13ВНИИПИ Государпо делам изоб13035, Москва,ир каз лиал ППП "Патент", г,Ужгород, ул. Проектная,5мотки 8 резко падает, Описанный процесс протекает очень быстро во времени, т.е. лавинообразно и что важно - сразу же в момент замыкания жидкостью электродов. Так что никакие дестабилизирующие факторы не могут повлиять на точность срабатывания сигнализатора. Так как в предлагаемом сигнализаторе происходит глубокое насыщение магнитопровода 14 дросселя 9, то переключение релейного усилителя 4 во включенное состояние происходит с большой точностью, четко и надежно,Формула из обретен ияСигнализатор уровня электропроводной жидкости, содержащий последовательно соединенные генератор колебаний, релейный усилитель и исполнительный элемент, источник питания и последовательно соединенные чувствительный элемент и обмотку электромагнитного дросселя на замкнутом магнитопроводе, о т л и ч а- и щ и й с я тем, что, с целью повышения точности и надежности сигнализатора он содержит конденсатор и регулируемыйрезистор, причем другой вывод обмоткиэлектромагнитного дросселя через регулируемый резистор подключен к одной клемме источника питания, а через последовательно соединенные выходную обмотку О генератора колебаний и конденсатор - кдругому выводу чувствительного элемента, соединенному с другой клеммой источника питания. 5Источники информации,принятые во внимание при к экспертизе1, Авторское свидетельство СССР,Ло 453670, кл, 605 В 9/12, 1972,2. Авторское свидетельство СССРпо заявке Мо 2548759/18-10,кл, С 05 Э 9/12, 31,05,78 (прототип).
СмотретьЗаявка
2688942, 28.11.1978
ГОРЬКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. А. ЖДАНОВА
САЖИН СЕРГЕЙ ГРИГОРЬЕВИЧ, БОЛЬШАКОВ ОЛЕГ ГРИГОРЬЕВИЧ, ЮРЧЕНКО АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: G05D 9/12
Метки: жидкости, сигнализатор, уровня, электропроводной
Опубликовано: 15.11.1980
