Решетка для создания устойчивого “кипящего слоя” пылевидного катализатора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 77693
Авторы: Марушкин, Обрядчиков
Текст

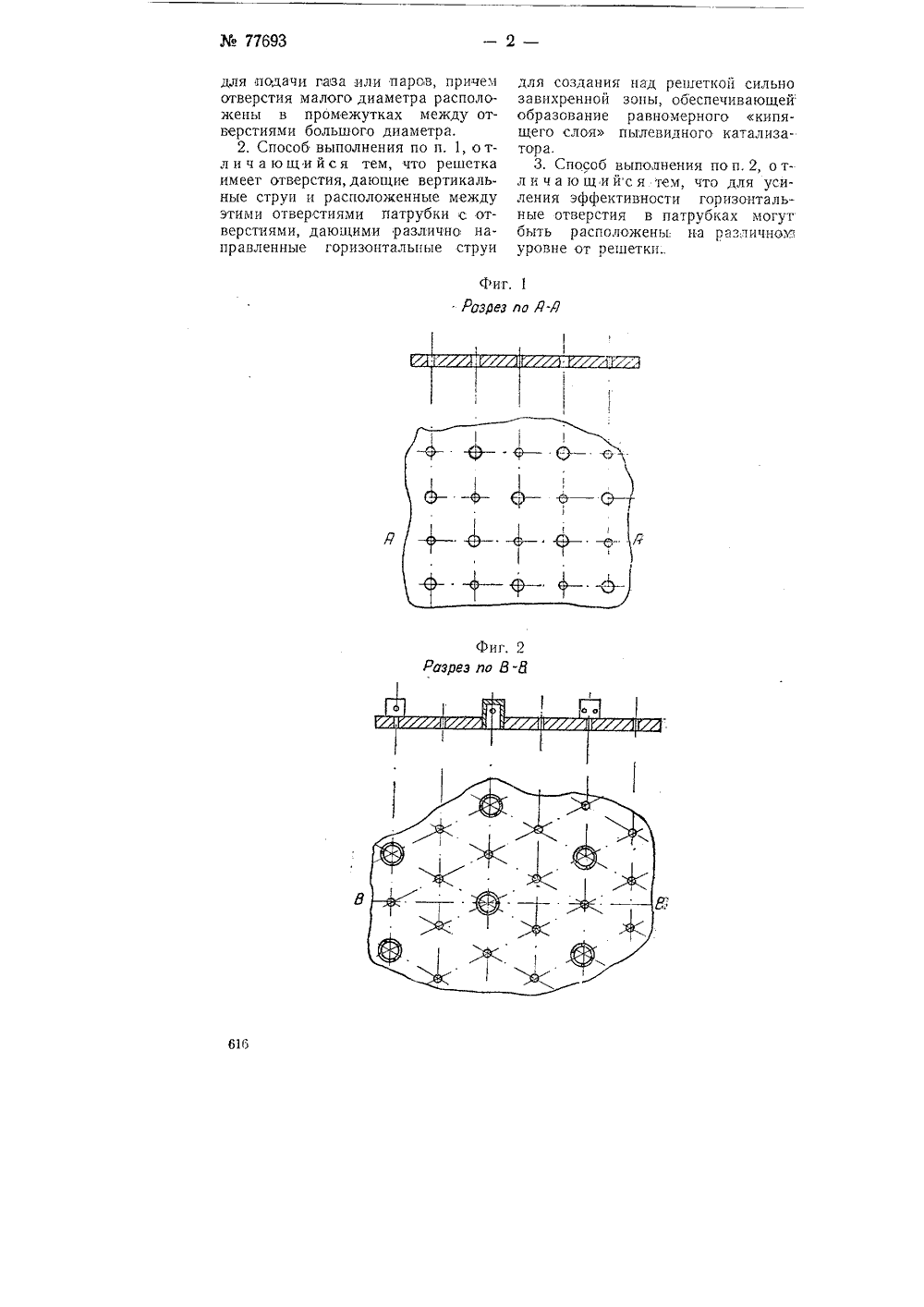

Ж 77693 Класс 241, 1 СССР 0 БГКтянИДЕТЕЛЬСТВУ САНИК ИЗК АВТОРСКОМУ С) нТт)Т М,".Ю 1.11 Т 1 Гди1.СЛ С, Н, Обрядчико Б. К, МарушкинСТОЙЧИВОГО КГО КАТАЛИЗАТОРА ТКА ДЛЯ СОЗДАНИЯ СЛОЯ ПЫЛЕВИДНО омитет по изобретениям и открытиямв СССР за389333 января 1950 года верстиями разных (например, двух) диаметров, причем через отверстия большего диаметра идут основные струи газов или паров, взвешивающие катализатор, а через отверстия малого диаметра, расположенные в промежутках между большими отверстиями, струи газов или паров, разбивающие скопления катализатора в мертвых зонах.На фиг, 2 изображена решетка, в которой вперсмежк с отверстиями, дающими вертикальные струи, расположены патрубки с отверстиями, дающими различно направленные горизонтальные струи, что создает над решеткой сильно завихренную зону и предотвращает оседание пылевидного катализатора.На фиг, 3 представлена решетка, в которой, для усиления эффективности, горизонтальные отверстия в патрубках могут быть расположены на различном уровне от решетки. Прс чме 1. Решетка чивого кипящ го катализато с я тем, что разных (напрзобрете Заявлено 28 декаоря 1948 года в при Совете Минист Опубликовано 3Настоящее изобретение касается устройства распределительных ре.шеток для создания устойчивого кипящего слоя пылевидного катализатора в реакторах и регенераторах установок каталитического крекинга, а также в других установках, использующих пылевидный катализатор во взвешенном состоянии,Изобретателями установлено, что основным условием получения устойчивого кипящего слоя пыле- видного катализатора в токе газов или паров является большая скорость струй в отверстиях решетки и достаточная мощность этих струй. Поэтому решетка должна иметь относительно небольшую общую площадь отверстий. Однако и при небольшом числе отверстий промежутки между отверстиями могут стать местом скопления и слеживания катализатора.г 1 ля создания устойчивого и равномерного кипящего слоя пыле- видного катализатора и уменьшения мертвых пространств со слеживающимся катализатором предлагаемые решетки выполнены в .следующих трех вариантах.На фиг. 1 изображена в плане и в разрезе решетка, снабженная отдля создания устоиего слоя пылевиднора, отличающая она имеет отверстия мер, двух) диаметров61577693 Фиг. 1Разрез по Я-Л Фиг, 2Разрез по Вдля подачи паза или паров, причем отверстия малого диаметра расположены в промежутках между отверстиями большого диаметра.2, Способ выполнения по и. 1, о тл и ч а ющийся тем, что решетка имеет отверстия, дающие вертикальные струи и расположенные между этими отверстиями патрубки с отверстиями, дающими различно направленные горизонтальные струи для создания над решеткой сильно завихренной зоны, обеспечивающей образование равномерного кипящего слоя пылевидного катализатора.3. Способ выполнения поп.2, отл и ча ю щийся тем, что для усиления эффективности горизонтальные отверстия в патрубках могут быть расположены на различнов уровне от решетки
СмотретьЗаявка
389333, 28.12.1948
Марушкин Б. К, Обрядчиков С. Н
МПК / Метки
МПК: F23B 1/38
Метки: катализатора, кипящего, пылевидного, решетка, слоя, создания, устойчивого
Опубликовано: 01.01.1949
