Сепаратор

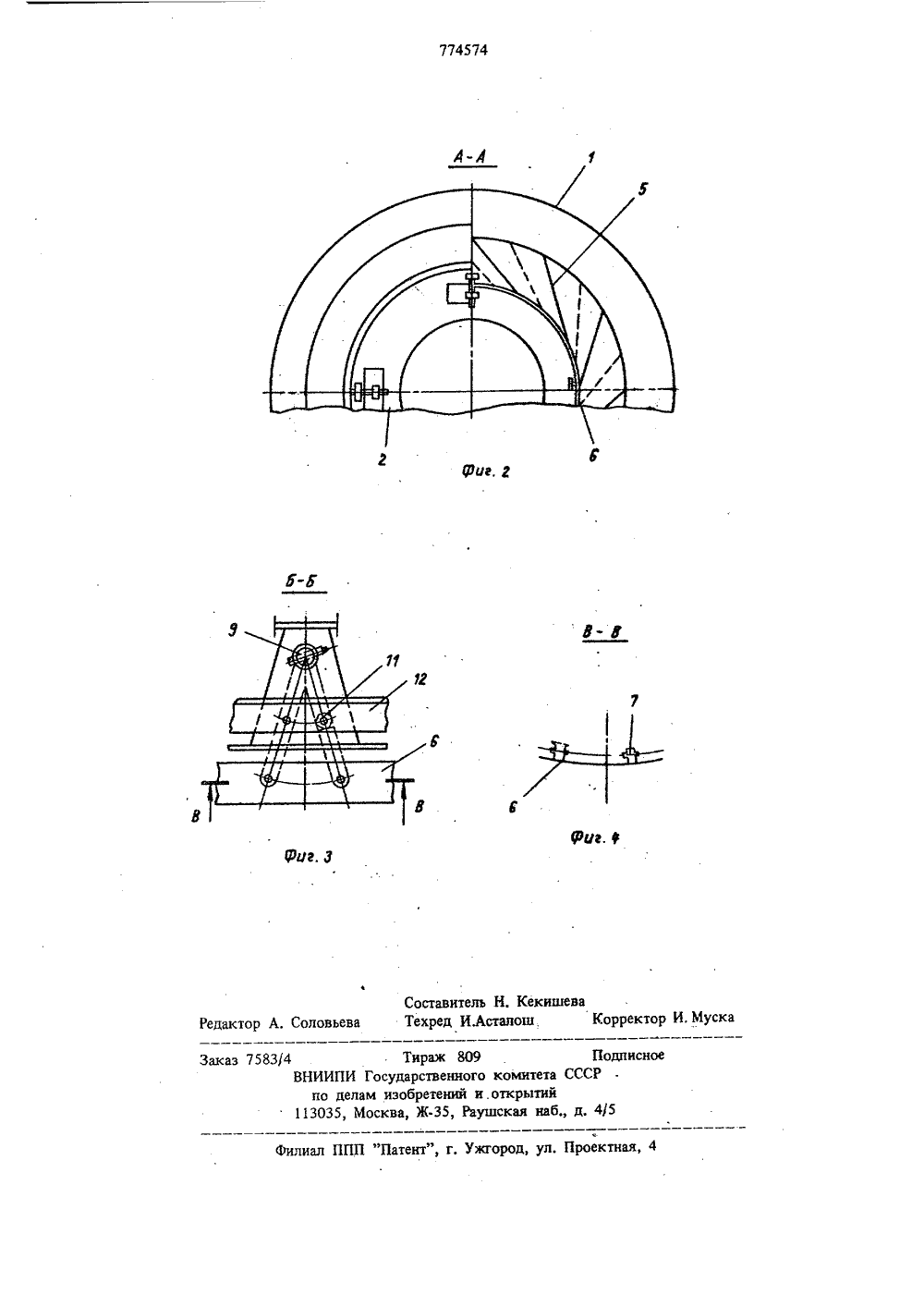

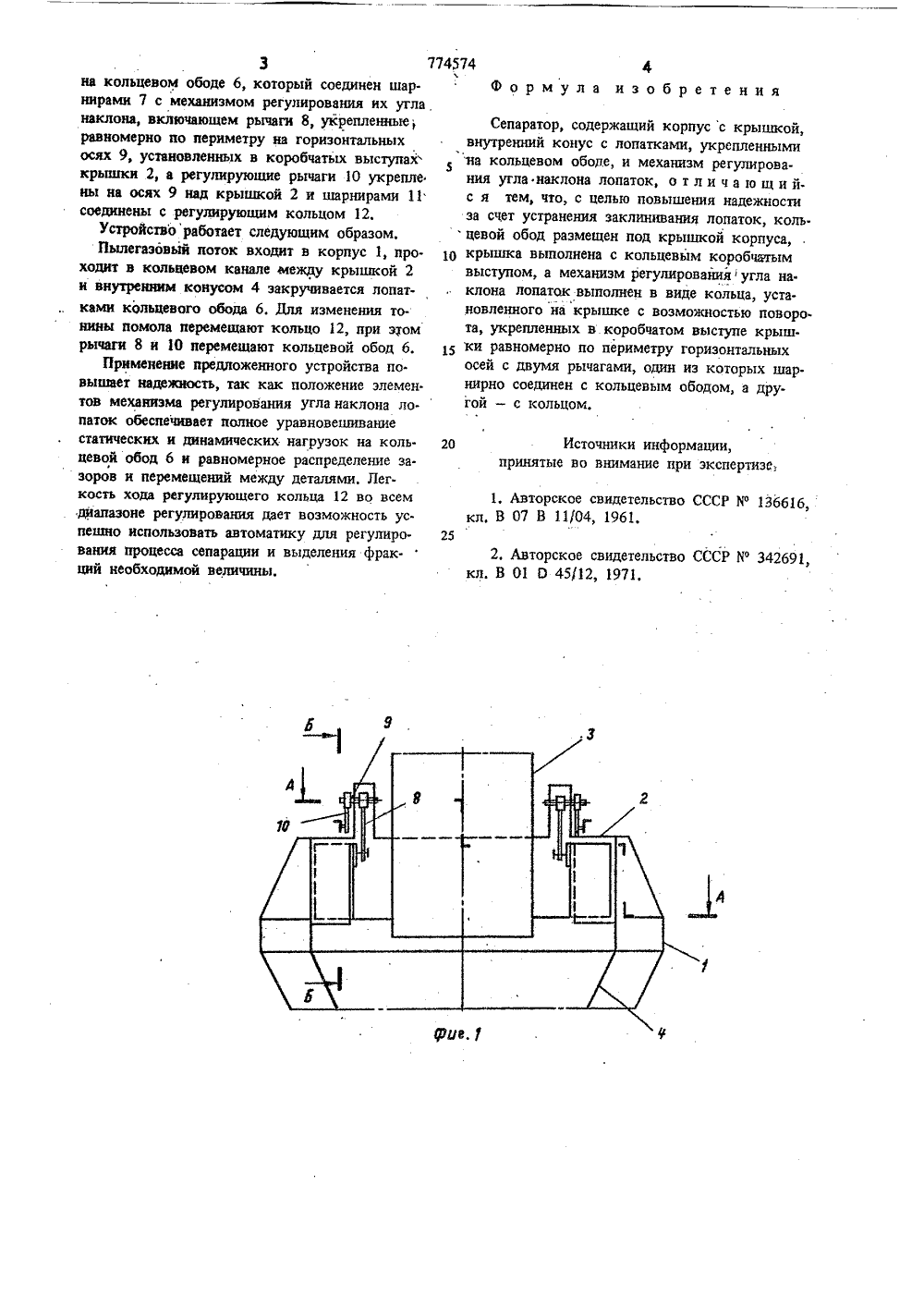

(23) Приоритет -СССР. оо делам нэабретеннй и открьпнй(54) СЕПАРАТОР 10 Изобретение относится к устройствам для улавливания пыли и может найти применение в энергетике и других отраслях промышлен. ности для сепарации или концентрирования пы. легаэовых потоков.Известен сепаратор, содержащий корпус, крышку, внутренний конус, лопаточный аппарат с лопатками, каждая из которых оснащена валом, сальниковым уплотнением и вынесенным рычагом 11. Известный сепаратор.ненадежен в работе и сложен ввиду наличия механических и температурных перекосов вертикальных валов лола. ток во втулках, установленных в крышке сепаратора, ведутцих к заклиниванию лопаточного аппарата при большом числе лопаток, Перекосы лопаток создают механическое сопротивление, неравномерность закрутки потока и ухудшениесепарации, ИИзвестен также сепаратор, содержащий корпус. с крышкой, внутренний конус с лопатками, укрепленными на кольцевом ободе, размещенном на крышке, и механизм регулирования угла 2наклона лопаток поворотом кольцевого обода 121.Известная конструкция не обеспечивает исключения возможности заклинивания лопаток.Цель изобретения - повышение надежностиза счет устранения заклинивания лопаток,Поставленная цель достигается тем, что коль.цевой обод размещен под крышкой корпуса,крышка выполнена с кольцевым коробчатымвыступом, а механизм регулирования угла на.клона лопаток выполнен в виде кольца, установленного на крышке с воэможностью поворота укрепленных в коробчатом выступе крышки равномерно по периметру горизонтальныхосей с двумя рычагами, один из которых шарнирно соединен с кольцевым ободом, а другой - с кольцом.На фиг. 1 изображен предлагаемый сепараторфна фиг, 2 - разрез А-А на фиг, 1; иа фиг. 3 -разрез Б-Б на фиг, 1; на фиг. 4 - раэреэ В-В на фиг. 3.Сепаратор содержит корпус 1 с крышкой 2 и с выходнои трубой 3, внутренний конус 4с лопатками 5, подвижные лопатки укреплены20 3 7на кольцевом ободе б, который соединен шарнирами 7 с механизмом регулирования их угланаклона, включающем рычаги 8, укреплещвю,равномерно по периметру на горизонтальныхосях 9, установленных в коробчатых выступахкрышки 2, а регулирующие рычаги 10 укреплены на осях 9 над крышкой 2 и шарнирами 11соединены с регулирующим кольцом 12.Устройство работает следующим образом.Пылегаэовый поток входит в корпус 1, проходит в кольцевом канале между крышкой 2и внутренним конусом 4 закручивается лопатками кольцевого обода б. Для изменения тонины помола перемещают кольцо 12, при этомрычаги 8 и 10 перемещают кольцевой обод б.Применение предложенного устройства по.вышает надежность, так как положение элемен.тов механизма регулирования угла наклона лопаток обеспечивает полное уравновешиваниестатических и динамических нагрузок на коль.цевой обод б и равномерное распределение зазоров и перемещений между деталями. Лег.кость хода регулирующего кольца 12 во всемдиапазоне регулирования дает возможность успешно использовать автоматику для регулирования процесса сепарации и выделения фракций необходимой величины,74574 4 Формула изобретения Сепаратор, содержащий корпус с крышкой,внутренний конус с лопатками, укрепленнымина кольцевом ободе, и механизм регулирования угла наклона лопаток, о т л и ч а ю щ и йс я тем, что, с целью повышения надежностиза счет устранения заклинивания лопаток, коль.цевой обод размещен под крышкой корпуса, 10 крышка выполнена с кольцевым коробчиымвыступом, а механизм регулировайияугла на.клона лопаток выполнен в виде кольца, установленного на крышке с возможностью поворо.та, укрепленных в коробчатом выступе крыш ки равномерно по периметру горизонтальныхосей с двумя рычагами, один из которых шарнирно соединен с кольцевым ободом, а другой - с кольцом. Источники информации,принятые во внимание при экспертизе:,1, Авторское свидетельство СССР У 136616,, л, В ог В 11 О 4, 1961,2. Авторское свидетельство СССР Х 342691,кл. В 01 О 45/12, 1971,774574 В Фиг, Ф Составитель Н. КекишеваТехред ИАсталош Корректор И. Муска Редактор А, Соловьева Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Заказ 7583/4 Тираж 809 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и,открытий113035, Москва, Ж, Раушская наб., д. 4/5
