Мультивибратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

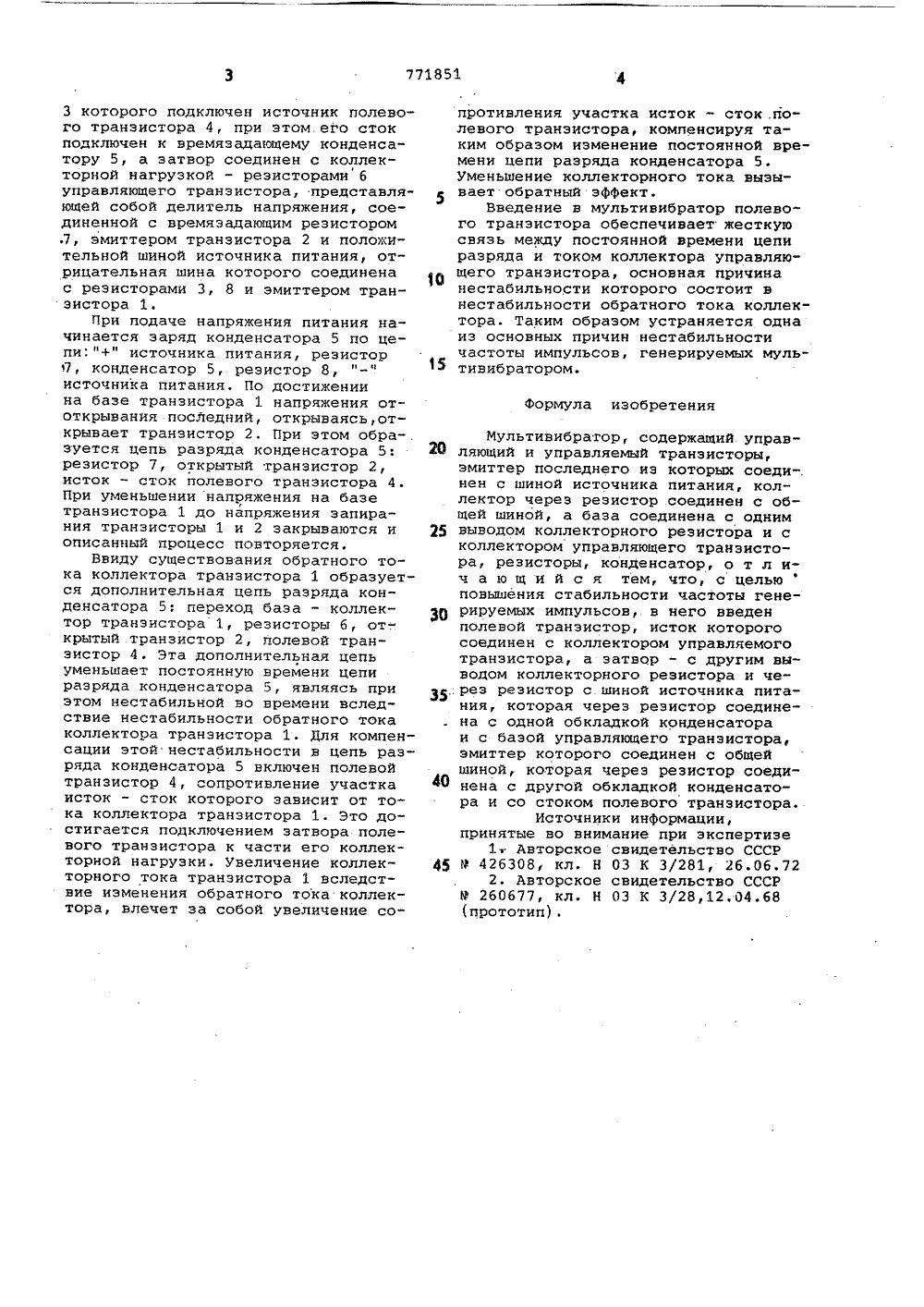

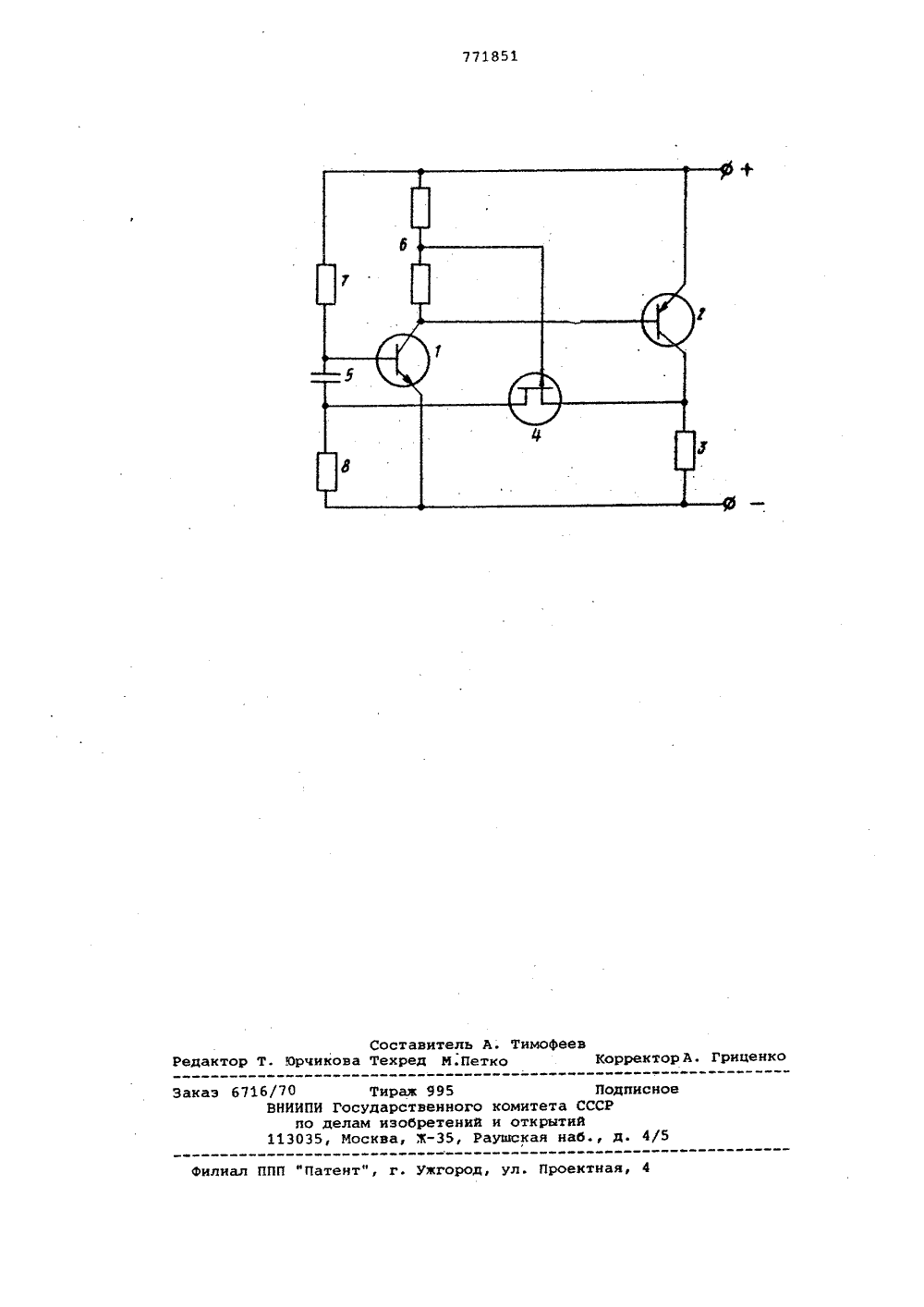

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОв СКОМУ СВИ ЕТЕЛЬСТВУ Союз Советскик Социалистических Республик(5)М, Кл. Н 03 К 3/28 Государственный комитет СССР по делам изобретений н открытий(53) УДК 621. 373,431.1(088.8) Дата опубликования ойисаиия 15,10801(54) МУЛЬТИВИБРАТОР Изобретение относится к импульс.ной технике и может быть использовано в устройствах автоматики и телемеханики. 5Известны мультивибраторы на полупроводниковых приборах разной структуры, содержащие управляющий транзистор, гальванически связанный с,управляемым транзистором, и времязадающие РС-цепи 1 . Недостатком этих мультивибраторов является невысокая стабильность частоты следования генерируемых импульсов.Известен мультивибратор, содержащий гальванйчески связанные управляющий и управляемый транзисторы, времяэацающие ЙС -цепи и полупроводниковый диод в цепи разряда времяэадающего конденсатора 2.Недостатком этого мультивибратора является зависимость частоты следования генерируемых импульсов от изменений обратного тока коллектора управляющего транзистора.Целью изобретения является повышение стабильности частоты генерируемых импульсов. Для достижения цели в мультивибра" тор, содержащий управляющий и управляемый транзисторы, эмиттер последнего из которых соединен с шиной источника питания, коллектор через резистор соединен с общей шиной, а база соединена с одним выводом коллекторного резистора и с коллектором управляющего транзистора, резисторы, конденсатор, введен полевой транзистор, исток которого соединен с коллектором управляемого транзистора,а затвор - с другим выводом коллектор" ного резистора и через резистор с шиной источника питания, через резистор соединенной с одной обкладкой конденсатора и с базой управляющего транзистора, эмиттер которого соединен с общей шиной, через резистор соединенной с другой обкладкой конденсатора и со стоком полевого транзистора.На чертеже представлена принципи;альная электрическая схема мульти" .вибратора.Мультивибратор содержит управляющий транзистор 1, гальвакически связанный с управляемым транзистором 2, к коллекторной нагрузке - резистору771851противления участка исток - сток .полевого транзистора, компенсируя таким образом изменение постоянной времени цепи разряда конденсатора 5.Уменьшение коллекторного тока вызывает обратный эффект.Введение в мультивибратор полевого транзистора обеспечивает жесткую связь между постоянной времени цепи разряда и током коллектора управляю" щего транзистора основная причина нестабильности которого состоит в нестабильности обратного тока коллектора. Таким образом устраняется одна из основных причин нестабильности частоты импульсов, генерируемых мультивибратором.Формула изобретенияМультивибратор, содержащий управ 2 О ляющий и управляемый транзисторы,эмиттер последнего иэ которых соеди-.нен с шиной источника питания, коллектор через резистор соединен с общей шиной, а база соединена с однимвыводом коллекторного резистора и сколлектором управляющего транзистора, резисторы, конденсатор, о т л ич а ю щ и й с я тем, что, с цельюповышения стабильности частоты генерируемых импульсов, в него введенполевой транзистор, исток которогосоединен с коллектором управляемоготранзистора, а затвор - с другим выводом коллекторного резистора и чеЗ 5 рез резистор с.шиной источника питания, которая через резистор соединена с одной обкладкой конденсатораи с базой управляющего транзистора,эмиттер которого соединен с общейшиной, которая через резистор соединена с другой обкладкой конденсатора и со стоком полевого транзистора,Источники информации,принятые во внимание при экспертизеАвторское свидетельство СССРф 5 Р 426308, кл. Н 03 К 3/281, 26.06,722. Авторское свидетельство СССРР 260677, кл. Н 03 К 3/28,12.04.68771851Составитель А. ТимофеевРедактор Т. Юрчикова Техред М.Петко Корректор А. Гриценко Заказ 6716/70 Тираж 995 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2712393, 11.01.1979
РОСТОВСКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНОЕ УЧИЛИЩЕ ИМ. ГЛАВНОГО МАРШАЛА АРТИЛЛЕРИИ НЕДЕЛИНА М. И
НЕСТЕРОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, БАБИЧЕВ ВЛАДИМИР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H03K 3/28
Метки: мультивибратор
Опубликовано: 15.10.1980
Код ссылки
<a href="https://patents.su/3-771851-multivibrator.html" target="_blank" rel="follow" title="База патентов СССР">Мультивибратор</a>
