Трансформатор тока

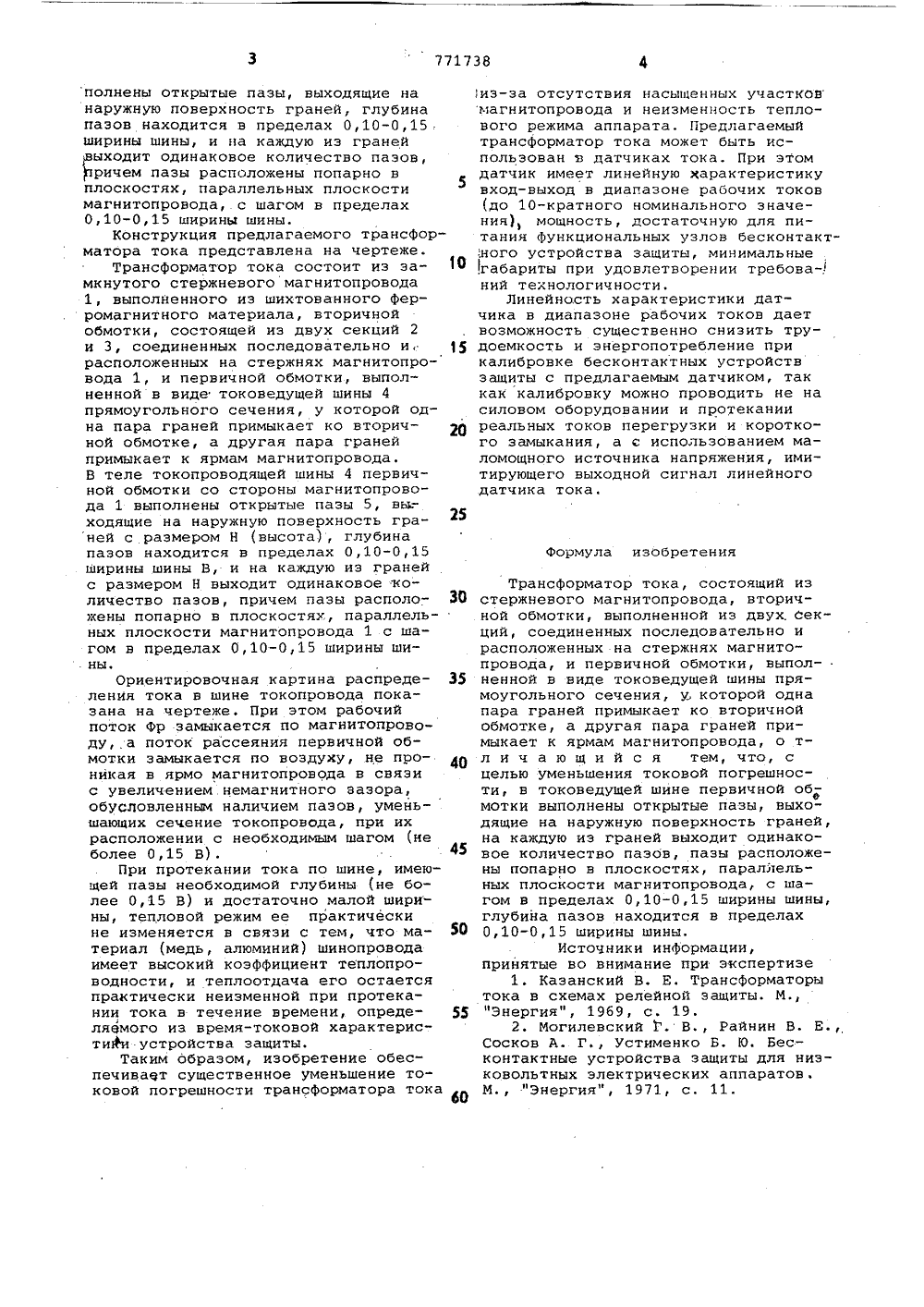

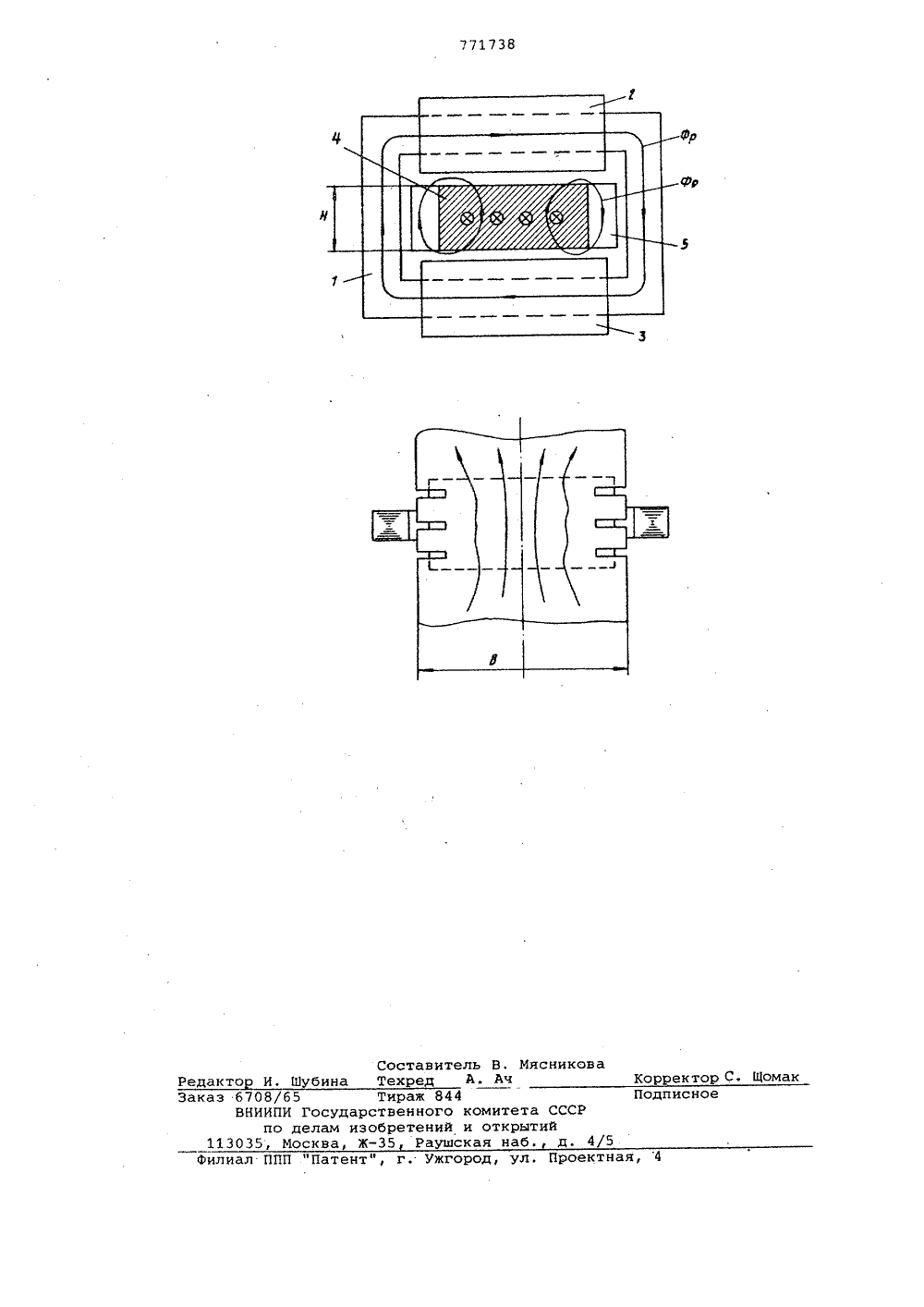

полнены открытые пазы, выходящие нанаружную поверхность граней, глубинапазов находится в пределах 0,10-0,15ширины шины, и на каждую из гранейыходит одинаковое количество пазов,ричем пазы расположены попарно вплоскостях, параллельных плоскостимагнитопровода, с шагом в пределах0,10-0,15 ширины шины.Конструкция предлагаемого трансформатора тока представлена на чертеже.Трансформатор тока состоит из замкнутого стержневого магнитопровода1, выполненного из шихтованного ферромагнитного материала, вторичнойобмотки, состоящей иэ двух секций 2и 3, соединенных последовательно и,расположенных на стержнях магнитопровода 1, и первичной обмотки, выполненной в виде токоведущей шины 4прямоугольного сечения, у которой одна пара граней примыкает ко вторичной обмотке, а другая пара гранейпримыкает к ярмам магнитопровода.В теле токопроводящей шины 4 первичной обмотки со стороны магнитопровода 1 выполнены открытые пазы 5, вы;ходящие на наружную поверхность граней с размером Н (высота), глубинапазов находится в пределах 0,10-0,15ширины шины В, и на каждую из гранейс размером Н выходит одинаковое:количество пазов, причем пазы расположены попарно в плоскостях, параллельных плоскости магнитопровода 1 с шагом в пределах 0,10-0,15 ширины шины,Ориентировочная картина распределения тока в шине токопровода показана на чертеже. При этом рабочийпоток Фр замыкается по магнитопроводу, а поток рассеяния первичной обмотки замыкается по воздуху, не проникая в ярмо магнитопровода в связис увеличением немагнитного аазора,обусЛовленным наличием пазов, уменьшающих сечение токопровода, при ихрасположении с необходимым шагом (неболее 0,15 В).При протекании тока по шине, имеющей пазы необходимой глубины (не более 0,15 В) и достаточно малой ширины, тепловой режим ее практическине изменяется в связи с тем, что материал (медь, алюминий) шинопроводаимеет высокий коэффициент теплопроводности, и теплоотдача его остаетсяпрактически неизменной при протекании тока в течение времени, определяЕмого из время-токовой характеристики устройства защиты.Таким образом, изобретение обеспечивает существенное уменьшение токовой погрешности трансформатора тока 30 35 40 45 50 55 60 иэ-эа отсутствия насыщенных участков магнитопровода и неизменность теплового режима аппарата. Предлагаемый трансформатор тока может быть использован в датчиках тока. При этом датчик имеет линейную характеристику вход-выход в диапазоне рабочих токов (до 10-кратного номинального значения) мощность, достаточную для питания функциональных узлов бесконтакт,ного устройства защиты, минимальные габариты при удовлетворении требова- ний технологичности,Линейность характеристики Датчика в диапазоне рабочих токов дает возможность существенно снизить трудоемкость и энергопотребление при калибровке бесконтактных устройств защиты с предлагаемым датчиком, так как калибровку можно проводить не на силовом оборудовании и протекании реальных токов перегрузки и короткого замыкания, а с использованием маломощного источника напряжения, имитирующего выходной сигнал линейного датчика тока. Формула изобретения Трансформатор тока, состоящий изстержневого магнитопровода, вторичной обмотки, выполненной из двух, Секций, соединенных последовательно ирасположенных на стержнях магнитопровода, и первичной обмотки, выполненной в виде токоведущей шины прямоугольного сечения, у которой однапара граней примыкает ко вторичнойобмотке, а другая пара граней примыкает к ярмам магнитопровода, о тл и ч а ю щ и й с я тем, что, сцелью уменьшения токовой погрешности, в токоведущей шине первичной обмотки выполнены открытые пазы, выходящие на наружную поверхность граней,на каждую иэ граней выходит одинаковое количество пазов, пазы расположены попарно в плоскостях, параллельных плоскости магнитопровода, с шагом в пределах 0,10-0,15 ширины шины,глубина пазов находится в пределах0,10-0,15 ширины шины.Источники информации,принятые во внимание при экспертизе1. Казанский В. Е. Трансформаторытока в схемах релейной защиты, М.,"Энергия", 1969, с. 19,2. Могилевский Г. В., Райнин В. Е.,Сосков А. Г Устименко Б. Ю. Бесконтактные устройства защиты для низковольтных электрических аппаратов,М., "Энергия", 1971, с. 11.оставитель В. Мясниковехред А. Ач едакт орректор С Шомак убин За з 6708/65 Тираж 844 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, ЖРаушская наб. д.
