Способ изготовления шинодержателей спиралевидной формы

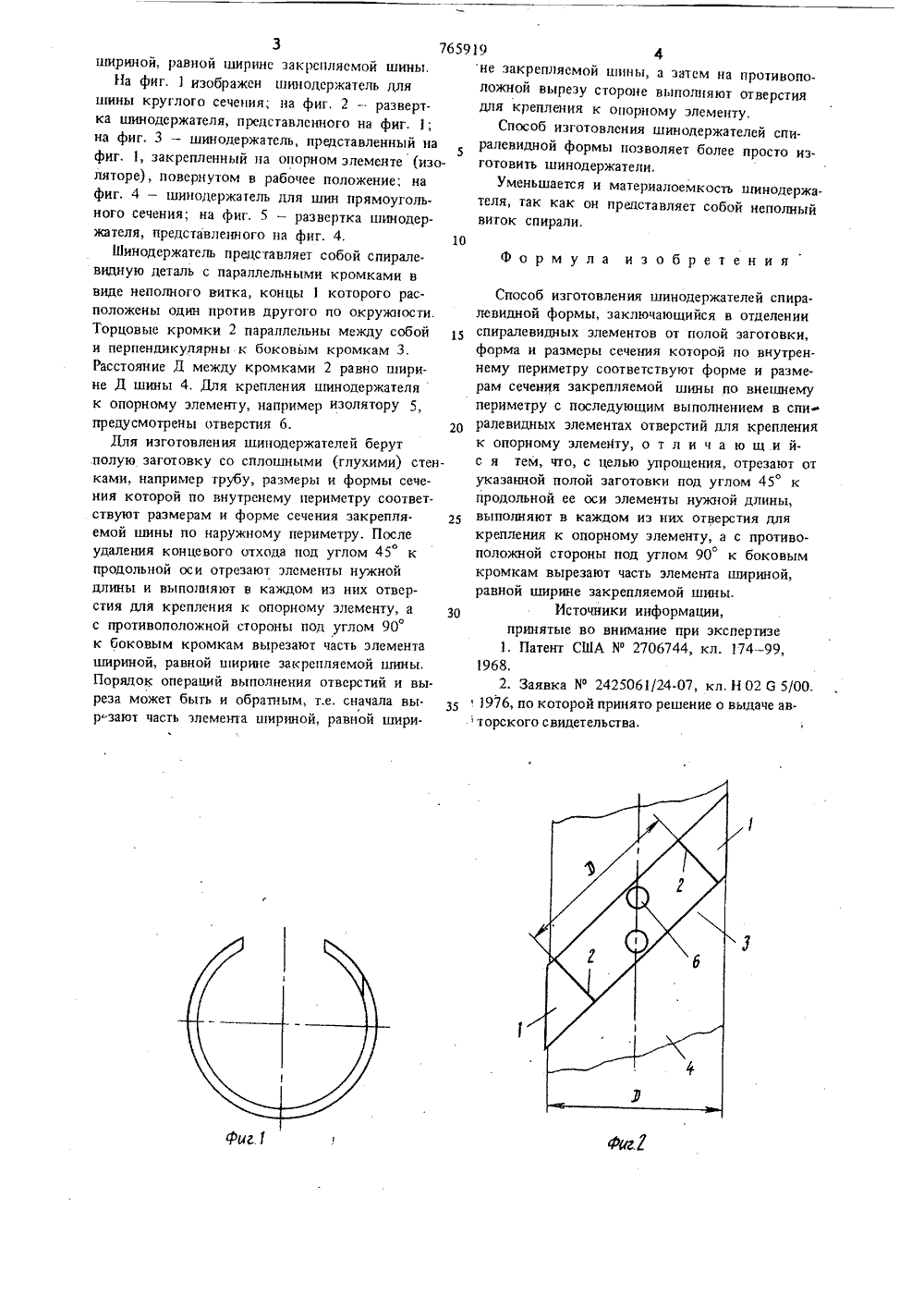

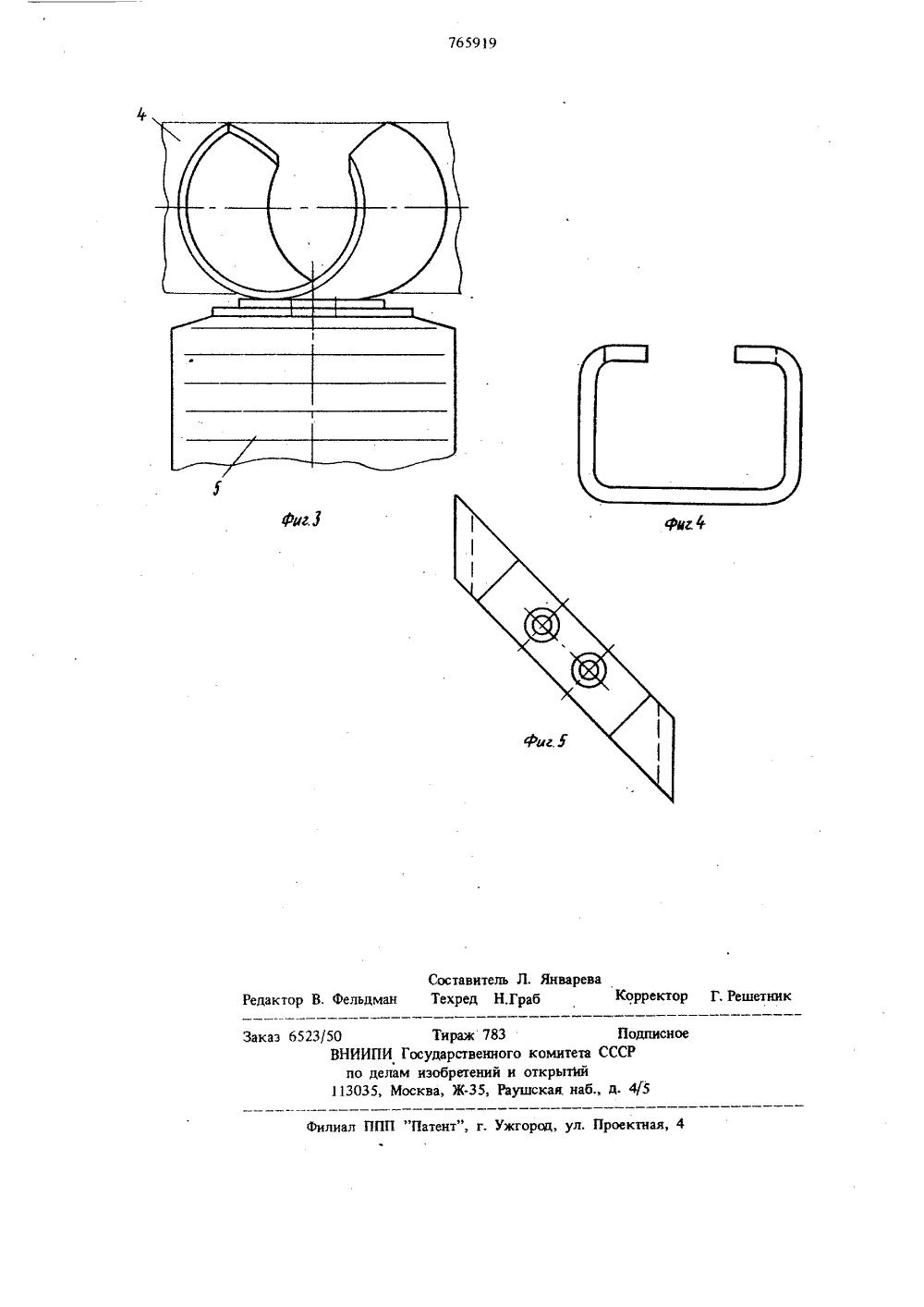

(,765919 Союз Советс имиСоциалистическиеРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ъ(22) Заявлено 05.06,78 (21) 2624243/24-07с с присоединением заявки рй Гооударстаенный комитет(23) Приоритет по делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ ШИНОДЕРЖАТЕЛЕЙ СПИРАЛЕВИДНОЙ ФОРМЫ Изобретение относится к электроэнергетике, в частности, к изготовлению средств крепления шин токопроводов в защитных кожухах и на открытьх опорах.Известен способ изготовления шинодержателей, при котором элементы шинодержателей в виде скоб штампуют из полосовой заготовки, либо изготавливают путем отливки из расплава, затем выполняют отверстия для соединения двух скоб между собой и в средней части од 0 ной из них Выполняют Отверстия для крепле ния к опорному элементу, например изолятору 11.Однако этот способ трудоемок, содержит много операций.Наиболее близким по технической сущности5 и достигаемому результату к изобретению является способ изготовления шинодержателей спиралевидной формы, заключающийся в отделении спиралевидных элементов от полой заго 20 товки, форма и размеры сечения которой по внутреннему периметру соответствуют форме и размерам сечения закрепляемой шины по внешнему периметру с последующим выполнением 2в спиралевидных элементах отверстий для крепления к опорному элементу 2).Недостатком этого способа является слож. ность и трудоемкость, так как отделению спи. ралевидного элемента предшествует навивка из полосы полой спиралевидной заготовки с шагом между витками, равным ширине закрепляемой шины.Цель изобретения - упрощение способа.Это достигается тем, что в способе изготовления шинодержателей спиралевидной формы, заключающемся в отделении спиралевидных элементов от полой заготовки, форма и размеры сечения которой по внутреннему периметру соответствуют форме и размерам сечения закрепляемой шины по внешнему периметру с последующим выполнением в спиралевидных элементах. отверстий цля крепления к опорному элементу, отрезают от указанной полой заготовки под углом 45 к продольной ее оси элементы нужной длины, выполняют в каждом из них отверстия для крепления к опорному элементу,о а с противоположной стороны под углом 90 к боковым кромкам вырезают часть элемента65919 4не закрепляемой шины, а затем на противоположной вырезу стороне выполняют отверстиядля крепления к опорному элементу,Способ изготовления шицодержателей спиралевидной формы позволяет более просто изготовить шинодержатели.Уменьшается и материалоемкость шинодержателя, так как он представляет собой неполныйвиток спирали. 3 7 шириной, равной ширине эакрспляемой шины,На фиг. 1 изображен шицодеркатель для шины круглого сечения; ца фиг, 2 - развертка шинодержателя, представленного ца фиг. 1; на фиг, 3 - шинодержатель, представленный ца фиг. , закрепленный ца опорном элементе (изоляторе), повернутом в рабочее положение; на фиг, 4 - шицодержатель для шин прямоугольного сечения; на фиг. 5 - развертка шинодержателя, представленного ца фиг. 4.Шинодержатель представляет собой спиралевидную деталь с параллельными кромками в виде неполного витка, концы 1 которого расположены один против другого по окружности. Торцовые кромки 2 параллельны между собой и перпендикулярны к боковым кромкам 3.Расстояние Д между кромками 2 равно ширине Л шины 4. Для крепления шинодержателя к опорному элементу, например изолятору 5, предусмотрены отверстия 6.Для изготовления шицодержателей берут полую заготовку со сплошными (глухими) стенками, например трубу, размеры и формы сечения которой по внутренему периметру соответствуют размерам и форме сечения закрепляемой шины по наружному периметру. Послео удаления концевого отхода под углом 45 к продольной оси отрезают элементы нужной длины и Выполняют В каждом из цих Отверстия для крепления к опорному элементу, а с противоположной стороны под углом 90 к боковым кромкам вырезают часть элемента шириной, равной ширине эакрепляемой шины, Порядок операций выполнения отверстий и выреза может быть и обратным, т.е, сначала вы. р зают часть элемента шириной, равной шири 10 Формула изобретения Способ изготовления шинодержателей спиралевидной формы, заключающийся в отделенииспиралевидных элементов от полой заготовки,форма и размеры сечения которой по внутреннему периметру соответствуют форме и размерам сечения эакрепляемой шины по внешнемупериметру с последующим выполнением в спиралевидных элементах отверстий для крепленияк опорному элементу, о т л и ч а ю щ и йс я тем, что, с целью упрощения, отрезают отуказанной полой заготовки под углом 45 кпродольной ее оси элементы нужной длины,выполняют в каждом из них отверстия длякрепления к опорному элементу, а с противоположной стороны под углом 90 к боковымкромкам вырезают часть элемента шириной,равной ширине закрепляемой шины.ЗО Источники информации,принятые во внимание при экспертизе1. Патент США У 2706744, кл. 174 - 99,1968,2, Заявка М 2425061/24-07, кл. Н 02 6 5/00.1976, по которой принято решение о выдаче ав торского свидетельства.765919Составитель Л. Январева Редактор В. Фельдман Техред Н.Граб Корректор Г. Решетник Закаэ 6523/50 Тираж 783 ПодписноеВНИИПИ Государственного комитета СССРпо делам иэобретений и открьгтий113035, Москва, Ж, Раушскак наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
